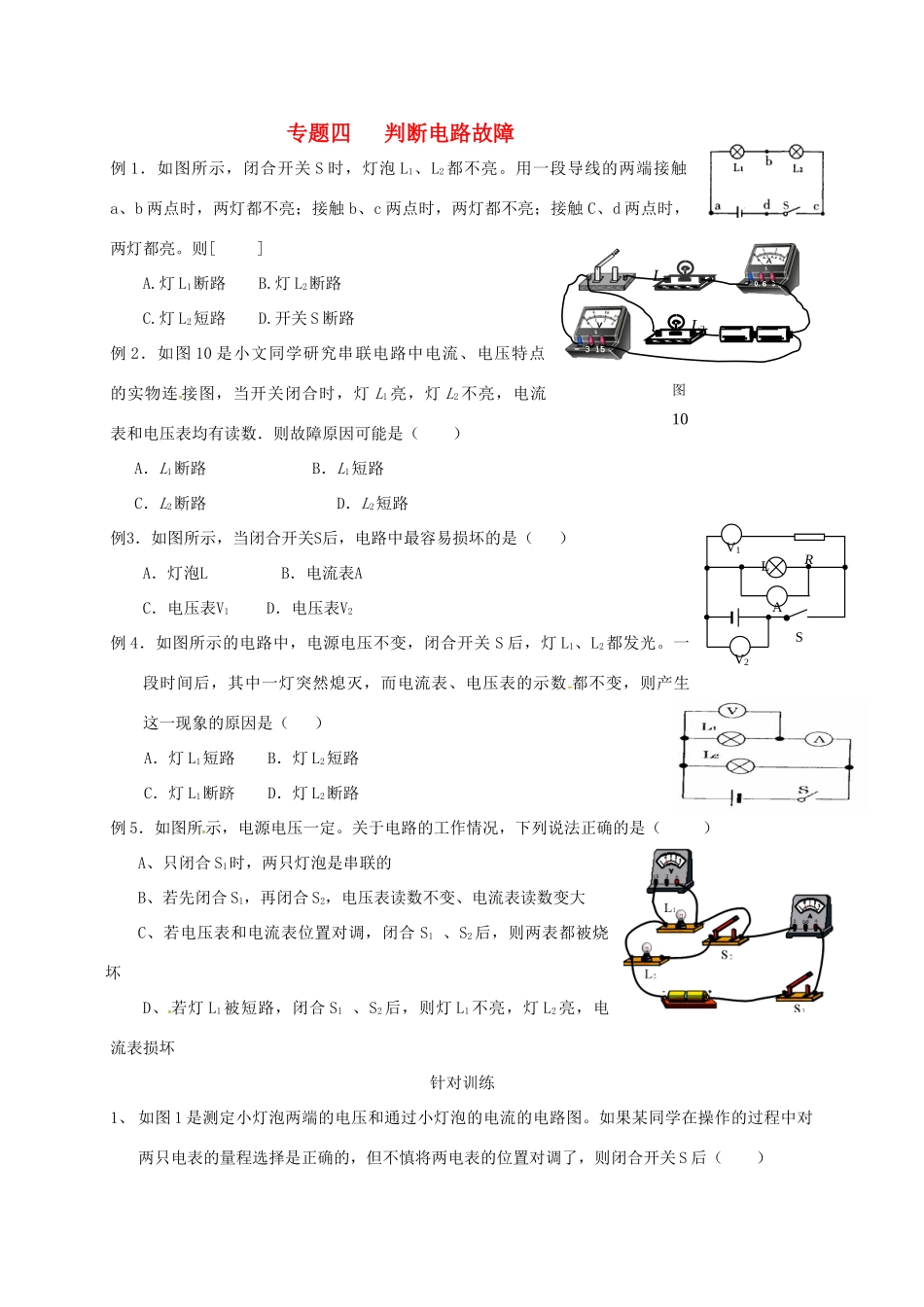

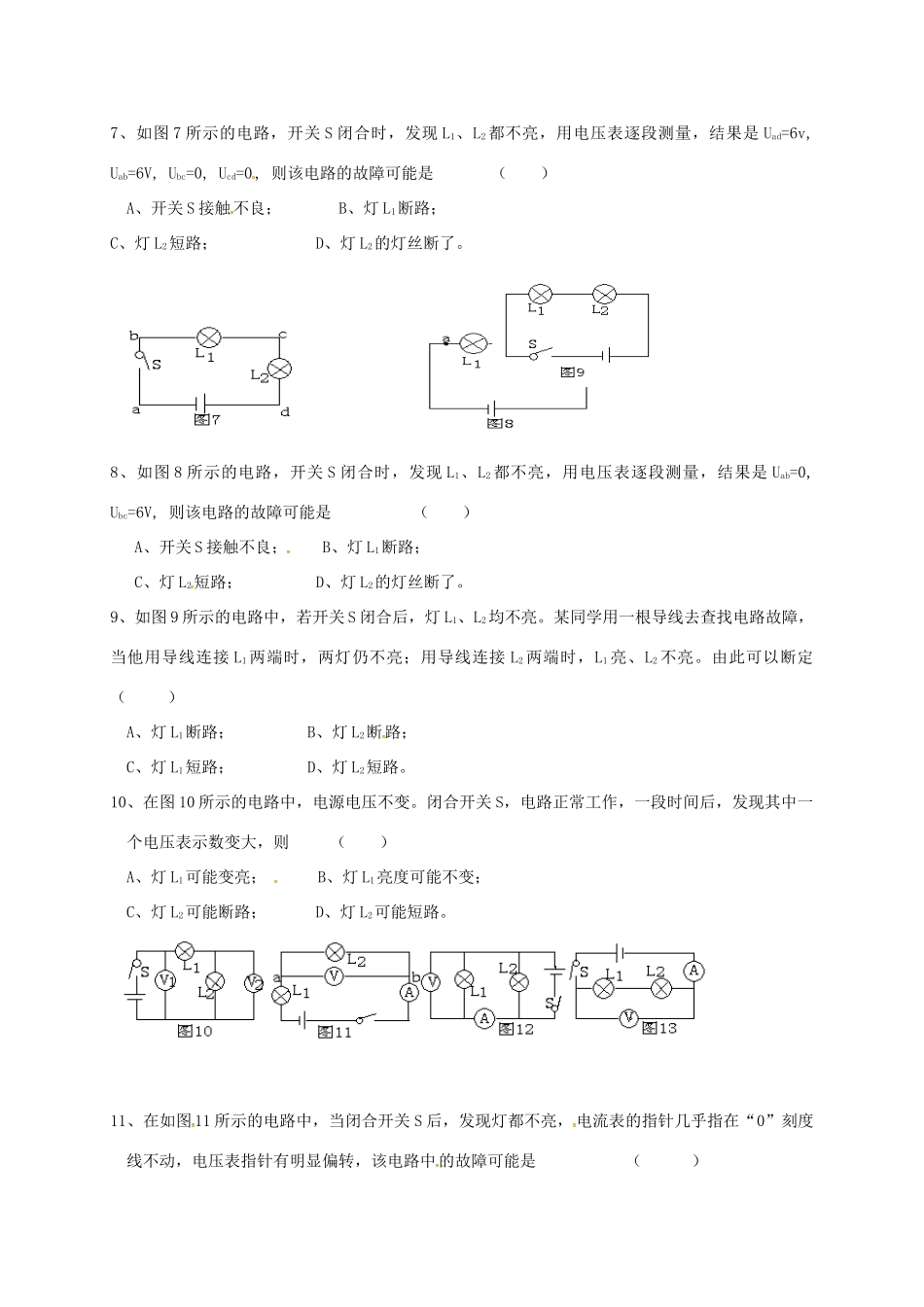

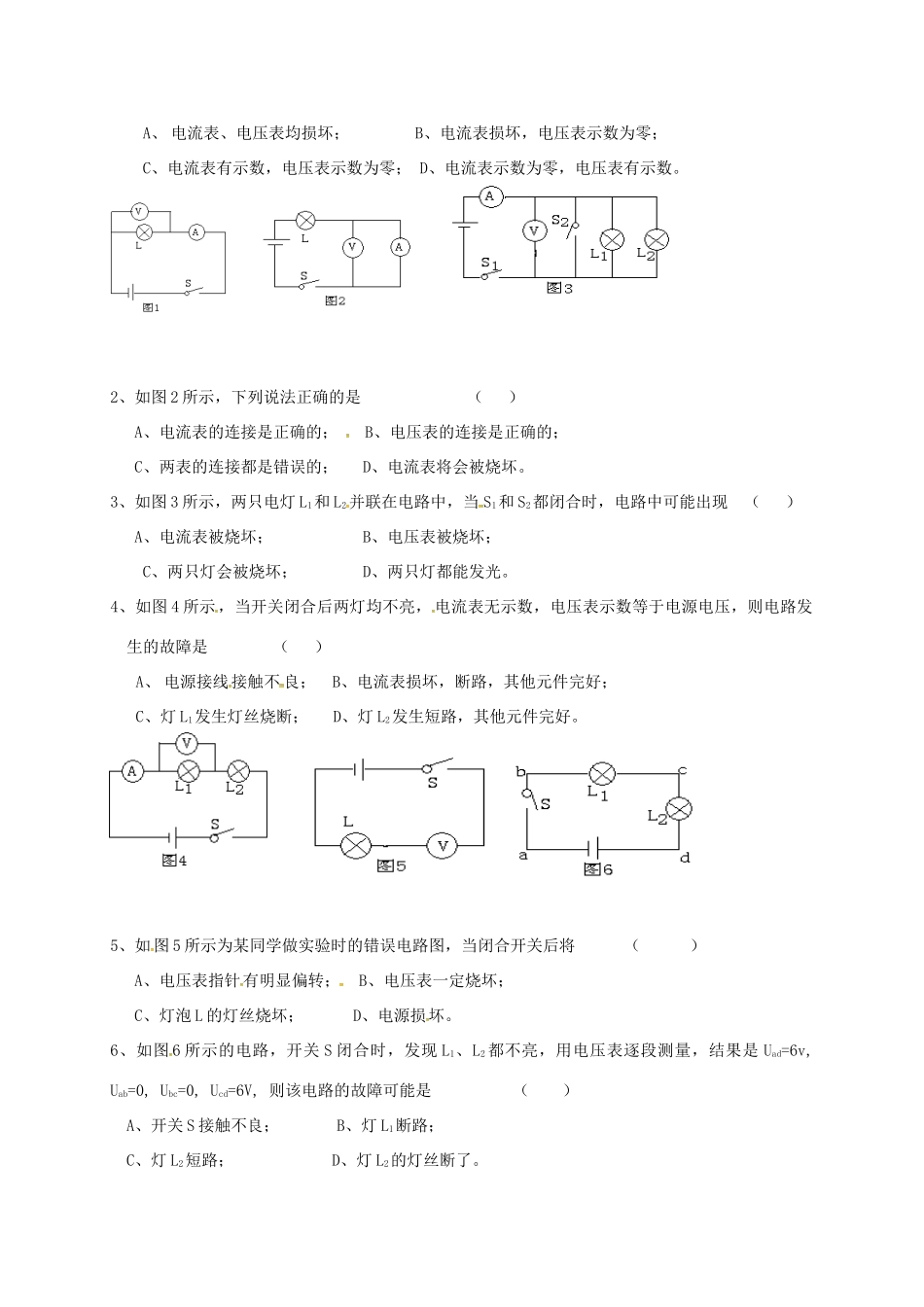

专题四判断电路故障例1．如图所示，闭合开关S时，灯泡L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不亮；接触C、d两点时，两灯都亮。则[]A.灯L1断路B.灯L2断路C.灯L2短路D.开关S断路例2．如图10是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是（）A．L1断路B．L1短路C．L2断路D．L2短路例3．如图所示，当闭合开关S后，电路中最容易损坏的是（）A．灯泡LB．电流表AC．电压表V1D．电压表V2例4．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断跻D．灯L2断路例5．如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（）A、只闭合S1时，两只灯泡是串联的B、若先闭合S1，再闭合S2，电压表读数不变、电流表读数变大C、若电压表和电流表位置对调，闭合S1、S2后，则两表都被烧坏D、若灯L1被短路，闭合S1、S2后，则灯L1不亮，灯L2亮，电流表损坏针对训练1、如图1是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关S后（）图10L1L2V1RLV2ASA、电流表、电压表均损坏；B、电流表损坏，电压表示数为零；C、电流表有示数，电压表示数为零；D、电流表示数为零，电压表有示数。2、如图2所示，下列说法正确的是（）A、电流表的连接是正确的；B、电压表的连接是正确的；C、两表的连接都是错误的；D、电流表将会被烧坏。3、如图3所示，两只电灯L1和L2并联在电路中，当S1和S2都闭合时，电路中可能出现（）A、电流表被烧坏；B、电压表被烧坏；C、两只灯会被烧坏；D、两只灯都能发光。4、如图4所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是（）A、电源接线接触不良；B、电流表损坏，断路，其他元件完好；C、灯L1发生灯丝烧断；D、灯L2发生短路，其他元件完好。5、如图5所示为某同学做实验时的错误电路图，当闭合开关后将（）A、电压表指针有明显偏转；B、电压表一定烧坏；C、灯泡L的灯丝烧坏；D、电源损坏。6、如图6所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v,Uab=0,Ubc=0,Ucd=6V,则该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。7、如图7所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uad=6v,Uab=6V,Ubc=0,Ucd=0,则该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。8、如图8所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是Uab=0,Ubc=6V,则该电路的故障可能是（）A、开关S接触不良；B、灯L1断路；C、灯L2短路；D、灯L2的灯丝断了。9、如图9所示的电路中，若开关S闭合后，灯L1、L2均不亮。某同学用一根导线去查找电路故障，当他用导线连接L1两端时，两灯仍不亮；用导线连接L2两端时，L1亮、L2不亮。由此可以断定（）A、灯L1断路；B、灯L2断路；C、灯L1短路；D、灯L2短路。10、在图10所示的电路中，电源电压不变。闭合开关S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（）A、灯L1可能变亮；B、灯L1亮度可能不变；C、灯L2可能断路；D、灯L2可能短路。11、在如图11所示的电路中，当闭合开关S后，发现灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针有明显偏转，该电路中的故障可能是（）A、电流表坏了；B、灯泡L1的灯丝断了；C、两个灯泡都断路；D、灯泡L2的灯丝断了。12、在如图12所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A、灯L1短路；B、灯L2短路；C、灯L1断路；D、灯L2断路。13、（双选）把电池组、开关、灯泡L1和L2及若干导线组成串联电路，并用电压表测灯L1...
