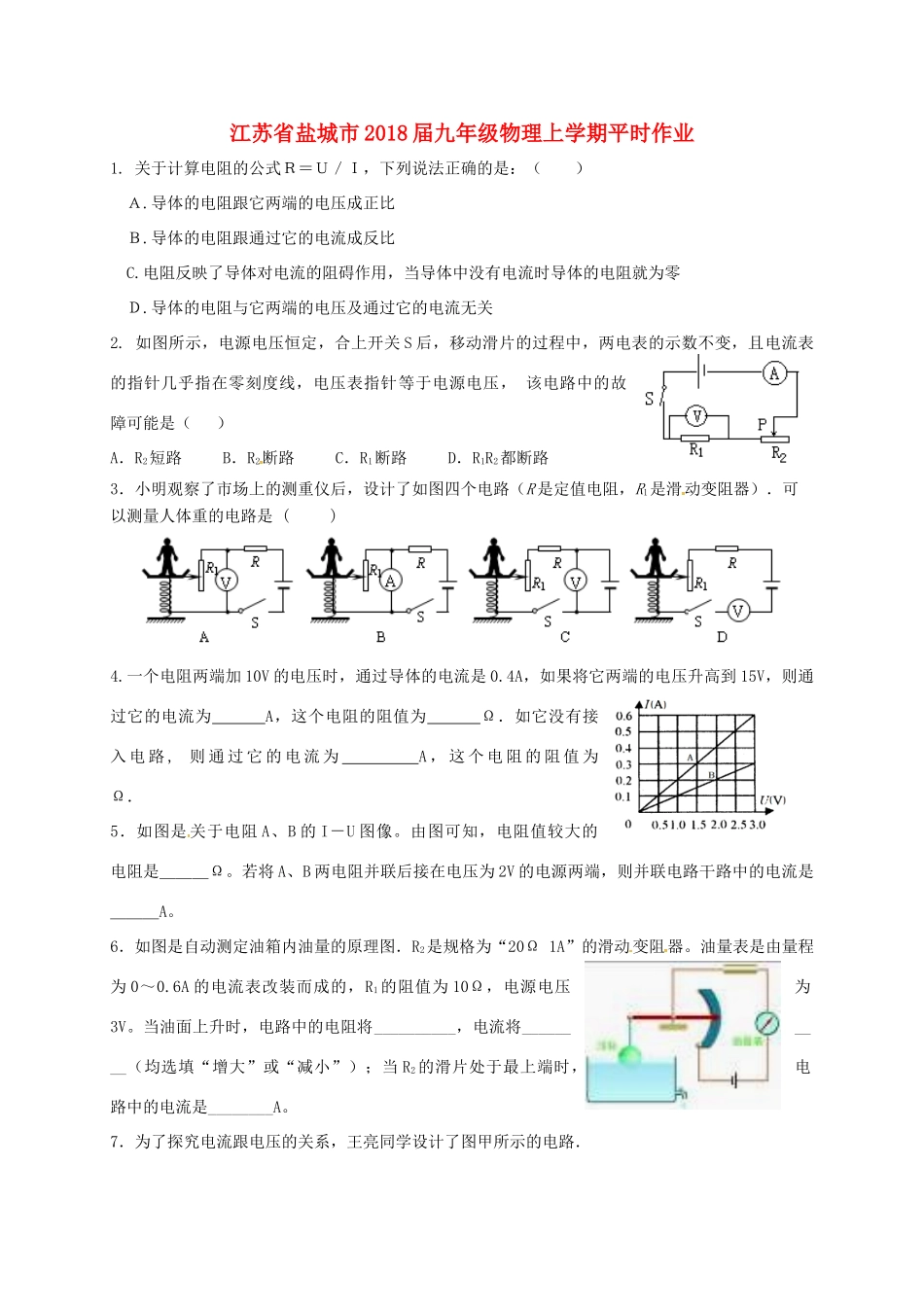

江苏省盐城市2018届九年级物理上学期平时作业1.关于计算电阻的公式Ｒ＝Ｕ／Ｉ，下列说法正确的是：（）Ａ.导体的电阻跟它两端的电压成正比Ｂ.导体的电阻跟通过它的电流成反比C.电阻反映了导体对电流的阻碍作用，当导体中没有电流时导体的电阻就为零Ｄ.导体的电阻与它两端的电压及通过它的电流无关2.如图所示，电源电压恒定，合上开关S后，移动滑片的过程中，两电表的示数不变，且电流表的指针几乎指在零刻度线，电压表指针等于电源电压，该电路中的故障可能是（）A．R2短路B．R2断路C．R1断路D．R1R2都断路3．小明观察了市场上的测重仪后，设计了如图四个电路（R是定值电阻，R1是滑动变阻器）．可以测量人体重的电路是()4.一个电阻两端加10V的电压时，通过导体的电流是0.4A，如果将它两端的电压升高到15V，则通过它的电流为A，这个电阻的阻值为Ω．如它没有接入电路,则通过它的电流为A，这个电阻的阻值为Ω．5．如图是关于电阻A、B的I－U图像。由图可知，电阻值较大的电阻是＿＿＿Ω。若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是＿＿＿A。6．如图是自动测定油箱内油量的原理图．R2是规格为“20Ω1A”的滑动变阻器。油量表是由量程为0～0.6A的电流表改装而成的，R1的阻值为10Ω，电源电压为3V。当油面上升时，电路中的电阻将__________，电流将__________（均选填“增大”或“减小”）；当R2的滑片处于最上端时，电路中的电流是________A。7．为了探究电流跟电压的关系，王亮同学设计了图甲所示的电路．（1）请根据电路图，用笔画线代替导线将图乙中未连成完整的电路连接起来（导线不能交叉）．（2）调节滑片位置，改变定值电阻两端的，读出其中三组电流表、电压表的示数，如表（一）中所示．①由表（一）中的数据可知实验使用的定值电阻的阻值是Ω．②由表（一）中的数据进行分析，可归纳出的结论是．表（一）表（二）次序123电压（V）2.04.06.0电流（A）0.10.20.3（3）如果仍用图甲电路研究电流与电阻的关系，实验中当换用不同阻值的定值电阻后，每次应调节滑动变阻器的滑片，保持不变．实验记录数据如表（二）所示，根据表（二）数据可得出的结论是．（实验器材使用正确，量程选用合理）．8．小刚利用如图甲所示电路探究“导体中电流跟电阻的关系”。提供的实验器材有：电压恒为6V的电源、电流表、电压表、四个不同阻值的定值电阻、滑动变阻器、开关、导线若干。（1）图甲中部分导线已连好，请用笔画线代替导线将电路连接完整。次序123电阻（Ω）51015电流（A）1.20.60.4（2）实验中通过调节滑动变阻器保持电阻R两端电压不变，这种方法是。A．控制变量法B．转换法C．等效替代法（3）实验数据如下表，第2次实验中电流表的示数如图乙所示，则电流表示数为A。（4）分析表中数据可得出结论：。（5）结合表中数据可知，小刚选用的滑动变阻器的最大阻值至少是Ω。9．如图所示，R1=30Ω，R2=10Ω，闭合开关后，电流表的示数为0.2A。求：（1）电源电压；（2）电路总电流。10.有一只用电器的电阻R为100Ω,一个电源电压为100V,已知该用电器的正常工作电压为80V,则应取一只阻值为的电阻与用电器联后接入电源。（写出计算过程）次数1234电阻/Ω5101520电流/A0.40/0.130.10
