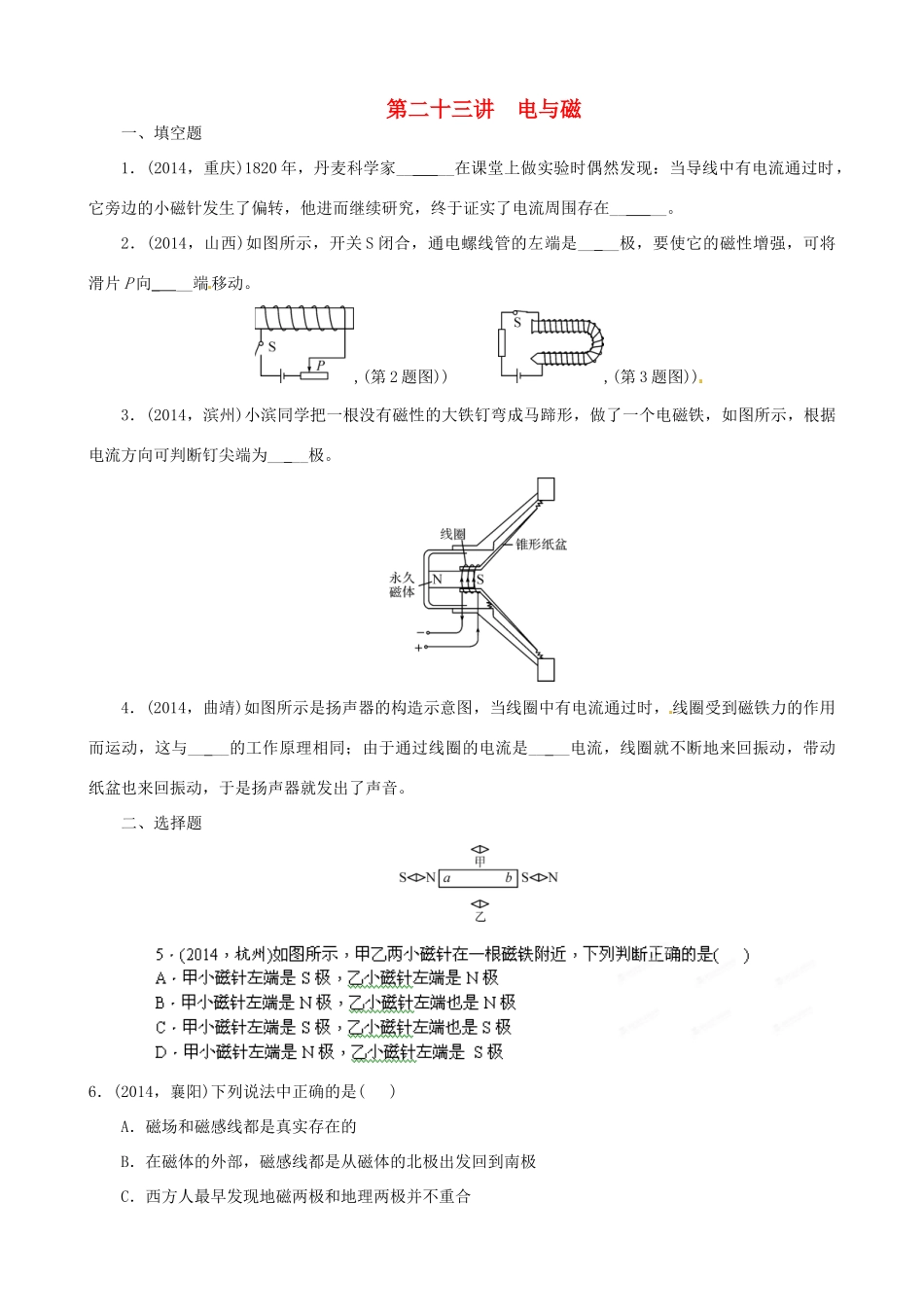

中考物理专题复习 第二十三讲 电与磁试卷_第1页
1/7

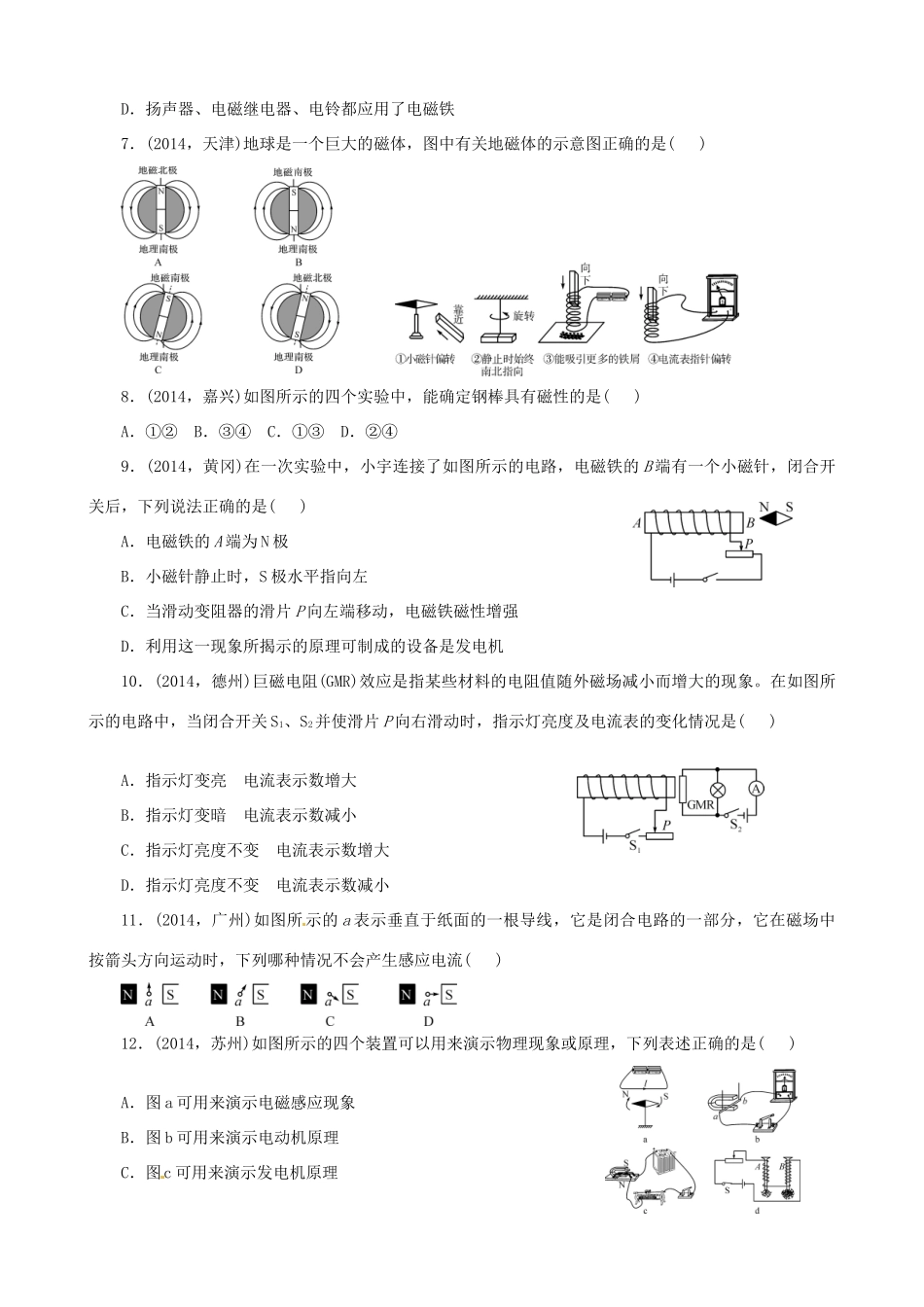

中考物理专题复习 第二十三讲 电与磁试卷_第2页
2/7

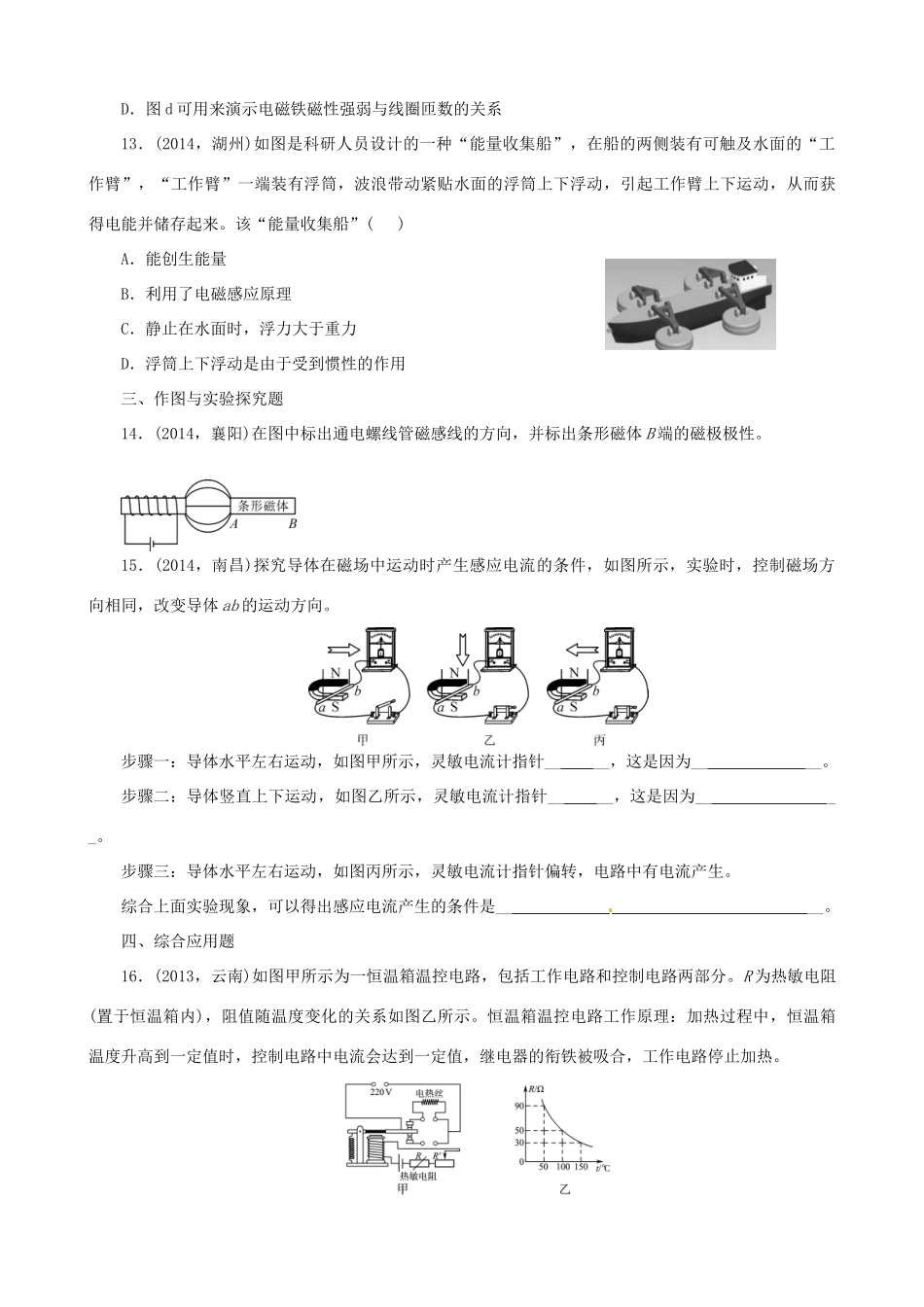

中考物理专题复习 第二十三讲 电与磁试卷_第3页
3/7
第二十三讲电与磁一、填空题1.(2014,重庆)1820年,丹麦科学家____在课堂上做实验时偶然发现:当导线中有电流通过时,它旁边的小磁针发生了偏转,他进而继续研究,终于证实了电流周围存在____。2.(2014,山西)如图所示,开关S闭合,通电螺线管的左端是____极,要使它的磁性增强,可将滑片P向___端移动。,(第2题图)),(第3题图))3.(2014,滨州)小滨同学把一根没有磁性的大铁钉弯成马蹄形,做了一个电磁铁,如图所示,根据电流方向可判断钉尖端为____极。4.(2014,曲靖)如图所示是扬声器的构造示意图,当线圈中有电流通过时,线圈受到磁铁力的作用而运动,这与____的工作原理相同;由于通过线圈的电流是____电流,线圈就不断地来回振动,带动纸盆也来回振动,于是扬声器就发出了声音。二、选择题6.(2014,襄阳)下列说法中正确的是()A.磁场和磁感线都是真实存在的B.在磁体的外部,磁感线都是从磁体的北极出发回到南极C.西方人最早发现地磁两极和地理两极并不重合D.扬声器、电磁继电器、电铃都应用了电磁铁7.(2014,天津)地球是一个巨大的磁体,图中有关地磁体的示意图正确的是()8.(2014,嘉兴)如图所示的四个实验中,能确定钢棒具有磁性的是()A.①②B.③④C.①③D.②④9.(2014,黄冈)在一次实验中,小宇连接了如图所示的电路,电磁铁的B端有一个小磁针,闭合开关后,下列说法正确的是()A.电磁铁的A端为N极B.小磁针静止时,S极水平指向左C.当滑动变阻器的滑片P向左端移动,电磁铁磁性增强D.利用这一现象所揭示的原理可制成的设备是发电机10.(2014,德州)巨磁电阻(GMR)效应是指某些材料的电阻值随外磁场减小而增大的现象。在如图所示的电路中,当闭合开关S1、S2并使滑片P向右滑动时,指示灯亮度及电流表的变化情况是()A.指示灯变亮电流表示数增大B.指示灯变暗电流表示数减小C.指示灯亮度不变电流表示数增大D.指示灯亮度不变电流表示数减小11.(2014,广州)如图所示的a表示垂直于纸面的一根导线,它是闭合电路的一部分,它在磁场中按箭头方向运动时,下列哪种情况不会产生感应电流()12.(2014,苏州)如图所示的四个装置可以用来演示物理现象或原理,下列表述正确的是()A.图a可用来演示电磁感应现象B.图b可用来演示电动机原理C.图c可用来演示发电机原理D.图d可用来演示电磁铁磁性强弱与线圈匝数的关系13.(2014,湖州)如图是科研人员设计的一种“能量收集船”,在船的两侧装有可触及水面的“工作臂”,“工作臂”一端装有浮筒,波浪带动紧贴水面的浮筒上下浮动,引起工作臂上下运动,从而获得电能并储存起来。该“能量收集船”()A.能创生能量B.利用了电磁感应原理C.静止在水面时,浮力大于重力D.浮筒上下浮动是由于受到惯性的作用三、作图与实验探究题14.(2014,襄阳)在图中标出通电螺线管磁感线的方向,并标出条形磁体B端的磁极极性。15.(2014,南昌)探究导体在磁场中运动时产生感应电流的条件,如图所示,实验时,控制磁场方向相同,改变导体ab的运动方向。步骤一:导体水平左右运动,如图甲所示,灵敏电流计指针____,这是因为____。步骤二:导体竖直上下运动,如图乙所示,灵敏电流计指针____,这是因为____。步骤三:导体水平左右运动,如图丙所示,灵敏电流计指针偏转,电路中有电流产生。综合上面实验现象,可以得出感应电流产生的条件是____。四、综合应用题16.(2013,云南)如图甲所示为一恒温箱温控电路,包括工作电路和控制电路两部分。R为热敏电阻(置于恒温箱内),阻值随温度变化的关系如图乙所示。恒温箱温控电路工作原理:加热过程中,恒温箱温度升高到一定值时,控制电路中电流会达到一定值,继电器的衔铁被吸合,工作电路停止加热。(1)图中所示状态,电路处于加热还是未加热?(2)恒温箱的温度为100℃时,继电器线圈中的电流达到20mA,衔铁被吸合,此时热敏电阻R消耗的功率是多少?(3)电阻R′有什么作用?第二十四讲信息能源一、填空题1.(2013,宜昌)汽车刹车时,由于摩擦,汽车的动能转化为地面、空气的____能,这些能量不能自动地用来再次开动汽车,这说明能量的转化、转移具有。2.(2014,汕尾)目前核能已经被广泛利用,核能属于(选...
