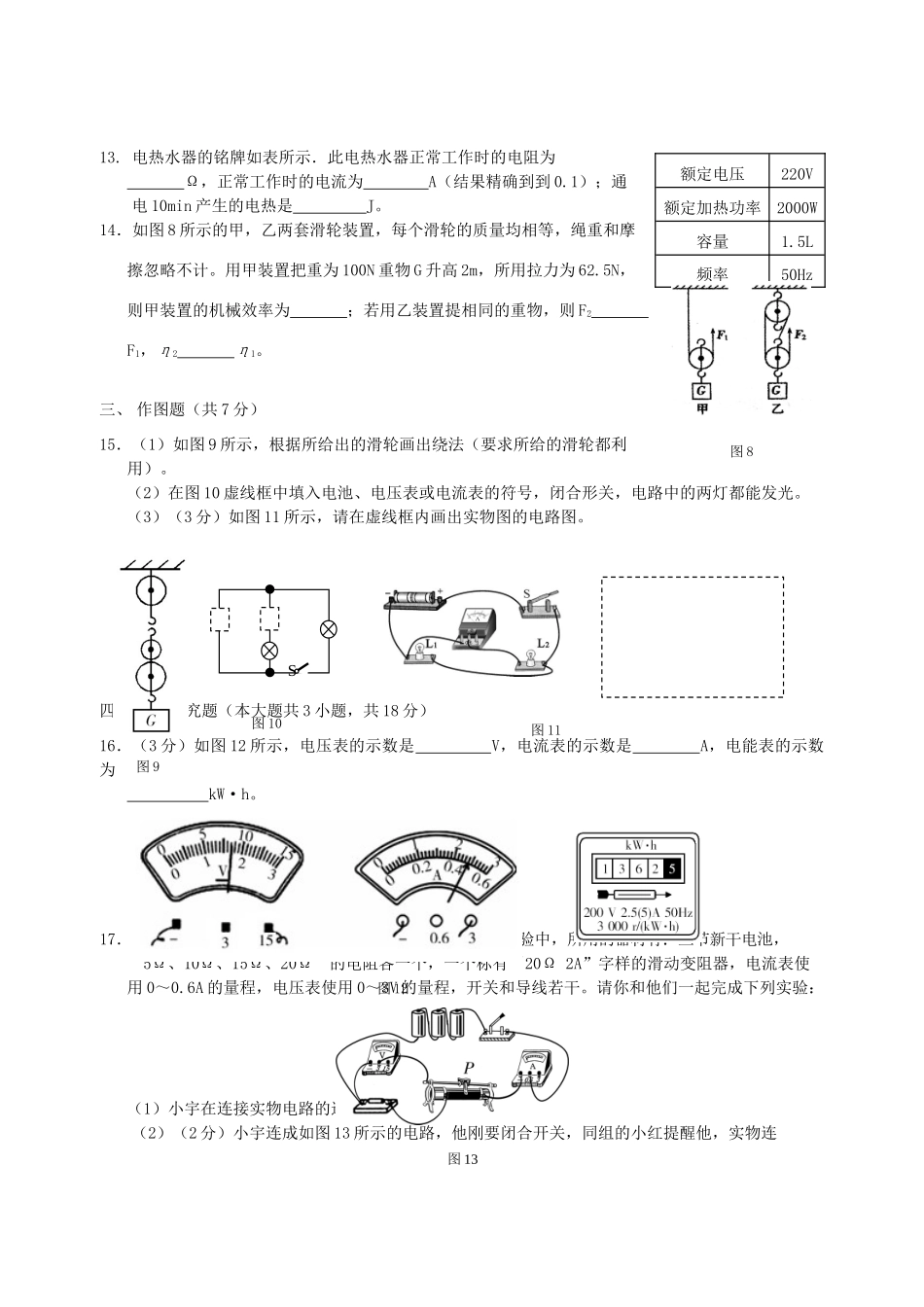

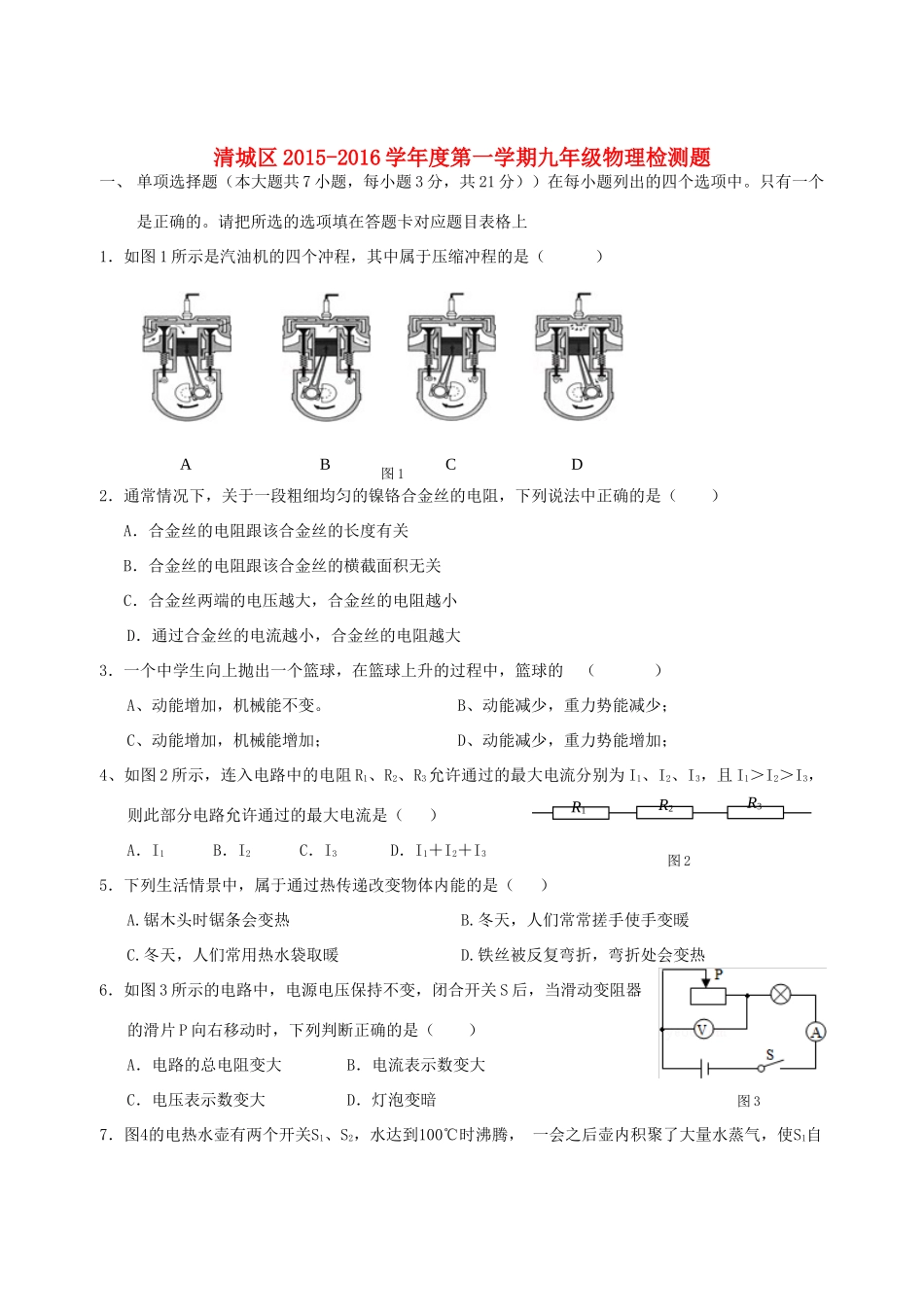

清城区2015-2016学年度第一学期九年级物理检测题一、单项选择题（本大题共7小题，每小题3分，共21分））在每小题列出的四个选项中。只有一个是正确的。请把所选的选项填在答题卡对应题目表格上1．如图1所示是汽油机的四个冲程，其中属于压缩冲程的是（）2．通常情况下，关于一段粗细均匀的镍铬合金丝的电阻，下列说法中正确的是（）A．合金丝的电阻跟该合金丝的长度有关B．合金丝的电阻跟该合金丝的横截面积无关C．合金丝两端的电压越大，合金丝的电阻越小D．通过合金丝的电流越小，合金丝的电阻越大3．一个中学生向上抛出一个篮球，在篮球上升的过程中，篮球的（）A、动能增加，机械能不变。B、动能减少，重力势能减少；C、动能增加，机械能增加；D、动能减少，重力势能增加；4、如图2所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路允许通过的最大电流是（）A．I1B．I2C．I3D．I1＋I2＋I35．下列生活情景中，属于通过热传递改变物体内能的是（）A.锯木头时锯条会变热B.冬天，人们常常搓手使手变暖C.冬天，人们常用热水袋取暖D.铁丝被反复弯折，弯折处会变热6．如图3所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向右移动时，下列判断正确的是（）A．电路的总电阻变大B．电流表示数变大C．电压表示数变大D．灯泡变暗7．图4的电热水壶有两个开关S1、S2，水达到100℃时沸腾，一会之后壶内积聚了大量水蒸气，使S1自ABCD图1R1R2R3图2图3动断开，加热停止；若某种原因使S1不能断开，水会烧干直至壶的温度升高到125℃时，S2自动断开，才停止加热。为实现上述功能，应采用图5中的哪幅电路图（）二、填空题（本大题共7小题，每空1分，共21分）8．自然界只存在两种电荷，一种是正电荷，另一种是电荷．当甲、乙两个通草球出现如图6所示情形时，若甲带正电，则乙带电或．9．家庭电路的电压为V，教室里的各盏照明灯之间是联的，当教室里多开一盏照明灯时，电路的总电阻将。10．汽车的散热器用水作冷却剂利用了水的特性；如果散热器中装有10kg的水，在温度升高10℃的过程中水吸收的热量为J，这相当于完全燃烧m3的天然气放出的热量．[天然气的热值q=4.2×107J/m3，水的比热容c水=4.2×103J/（kg•℃）]．11．当给某导体两端加4.5V电压时，通过导体的电流为0.3A，此电阻的阻值为Ω，通电10min产生的电热为J；当通过该导体的电流增大为原来的2倍时，在相等时间内产生的热量是J。12．如图7所示描述的实验中，表明分子不停做地无规则运动的实验是，表明做功能改变物体内能的实验是，表明分子间存在引力的实验是。图6图4图5图713.电热水器的铭牌如表所示．此电热水器正常工作时的电阻为Ω，正常工作时的电流为A（结果精确到到0.1）；通电10min产生的电热是J。14．如图8所示的甲，乙两套滑轮装置，每个滑轮的质量均相等，绳重和摩擦忽略不计。用甲装置把重为100N重物G升高2m，所用拉力为62.5N，则甲装置的机械效率为；若用乙装置提相同的重物，则F2F1，η2η1。三、作图题（共7分）15．（1）如图9所示，根据所给出的滑轮画出绕法（要求所给的滑轮都利用）。（2）在图10虚线框中填入电池、电压表或电流表的符号，闭合形关，电路中的两灯都能发光。（3）（3分）如图11所示，请在虚线框内画出实物图的电路图。四、实验探究题（本大题共3小题，共18分）16．（3分）如图12所示，电压表的示数是V，电流表的示数是A，电能表的示数为kW·h。17．（8分）小宇和同学们在“探究电流与电阻关系”的实验中，所用的器材有：三节新干电池，“5Ω、10Ω、15Ω、20Ω”的电阻各一个，一个标有“20Ω2A”字样的滑动变阻器，电流表使用0～0.6A的量程，电压表使用0～3V的量程，开关和导线若干。请你和他们一起完成下列实验：（1）小宇在连接实物电路的过程中，开关要；（2）（2分）小宇连成如图13所示的电路，他刚要闭合开关，同组的小红提醒他，实物连额定电压220V额定加热功率2000W容量1.5L频率50Hz图13图12图8图10S图11图9接有一处错误，请在错误的导线上画“×”，并画出正确的连线；（3）改正后，小宇正要闭合开关，小红又提醒他，还应。（4）...
