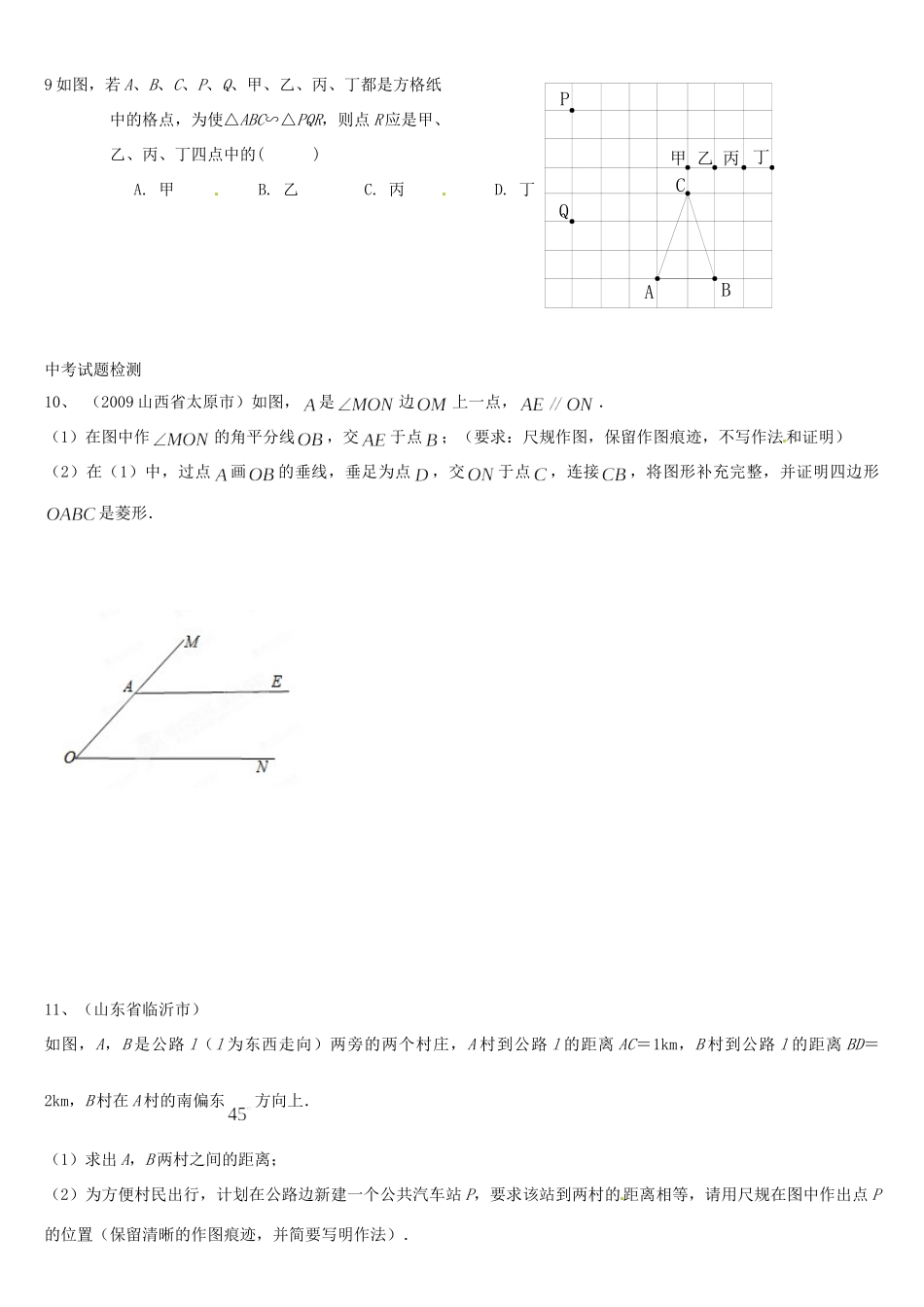

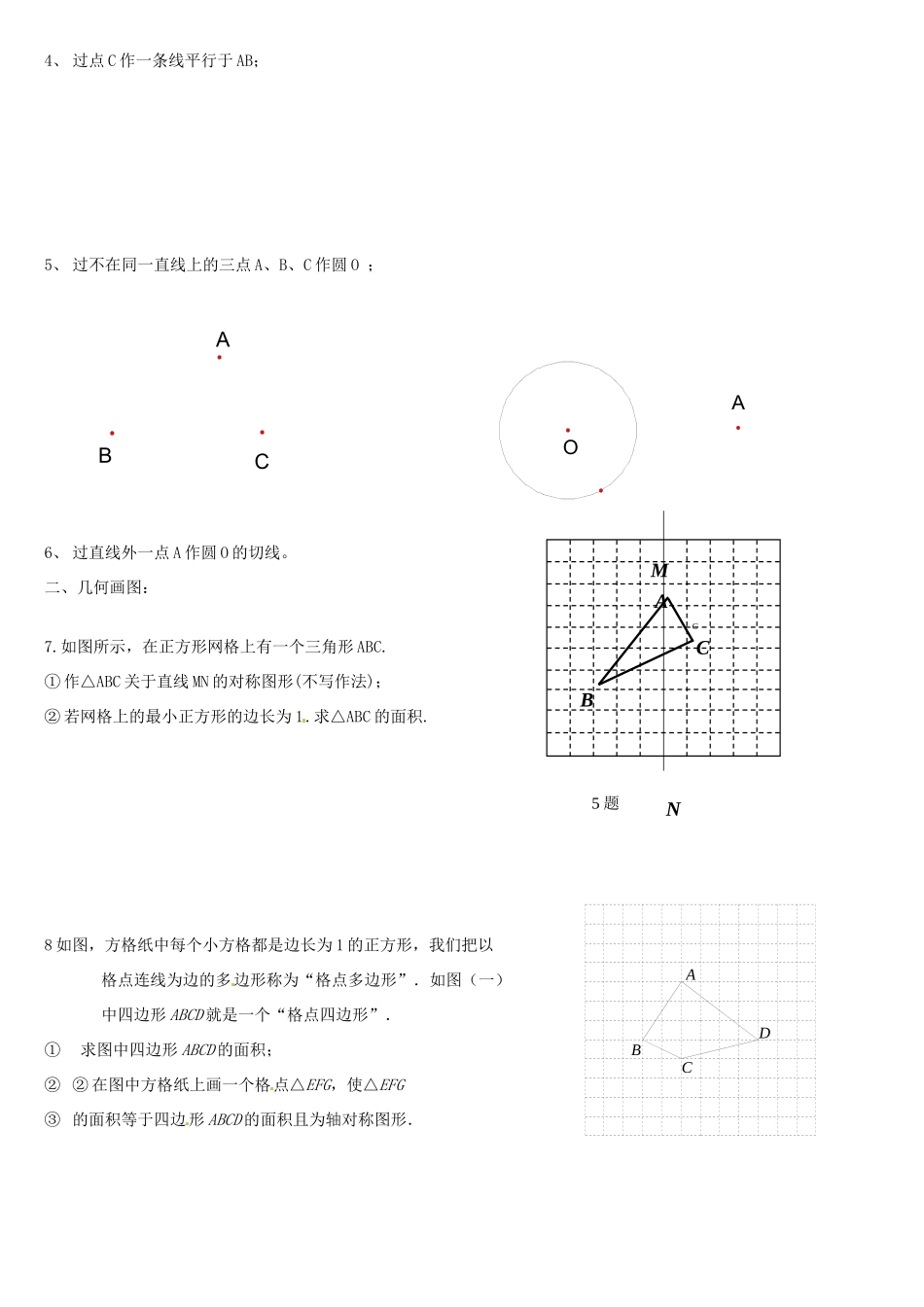

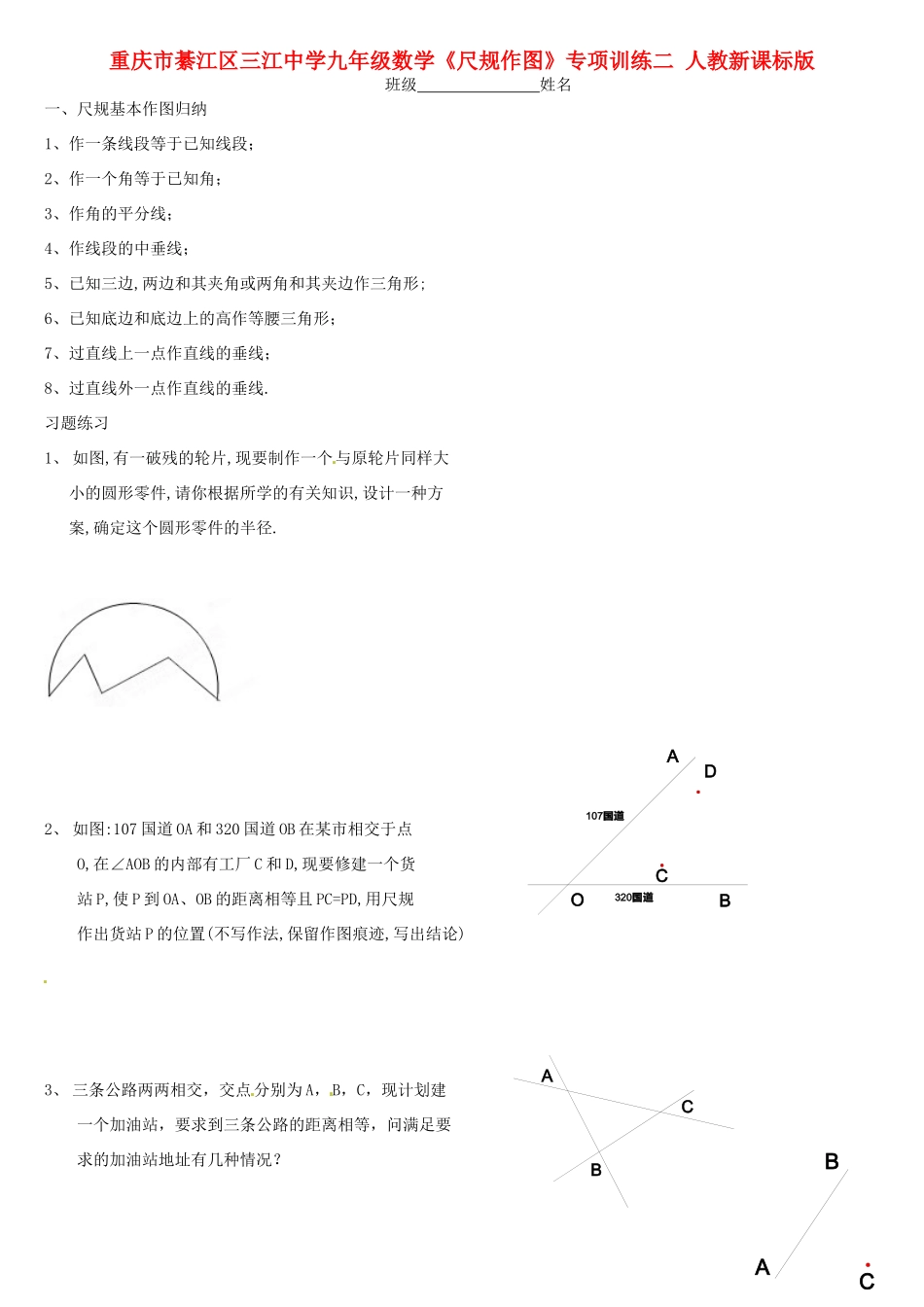

320国道107国道DCOBACBACBA重庆市綦江区三江中学九年级数学《尺规作图》专项训练二人教新课标版班级姓名一、尺规基本作图归纳1、作一条线段等于已知线段；2、作一个角等于已知角；3、作角的平分线；4、作线段的中垂线；5、已知三边,两边和其夹角或两角和其夹边作三角形;6、已知底边和底边上的高作等腰三角形；7、过直线上一点作直线的垂线；8、过直线外一点作直线的垂线.习题练习1、如图,有一破残的轮片,现要制作一个与原轮片同样大小的圆形零件,请你根据所学的有关知识,设计一种方案,确定这个圆形零件的半径.2、如图:107国道OA和320国道OB在某市相交于点O,在∠AOB的内部有工厂C和D,现要修建一个货站P,使P到OA、OB的距离相等且PC=PD,用尺规作出货站P的位置(不写作法,保留作图痕迹,写出结论)3、三条公路两两相交，交点分别为A，B，C，现计划建一个加油站，要求到三条公路的距离相等，问满足要求的加油站地址有几种情况？DCBACBAANBMCC5题OA4、过点C作一条线平行于AB；5、过不在同一直线上的三点A、B、C作圆O；6、过直线外一点A作圆O的切线。二、几何画图：7.如图所示，在正方形网格上有一个三角形ABC.①作△ABC关于直线MN的对称图形(不写作法)；②若网格上的最小正方形的边长为1.求△ABC的面积.8如图，方格纸中每个小方格都是边长为1的正方形，我们把以格点连线为边的多边形称为“格点多边形”．如图（一）中四边形ABCD就是一个“格点四边形”．①求图中四边形ABCD的面积；②②在图中方格纸上画一个格点△EFG，使△EFG③的面积等于四边形ABCD的面积且为轴对称图形．丁丙乙甲CBAQP9如图，若A、B、C、P、Q、甲、乙、丙、丁都是方格纸中的格点，为使△ABC∽△PQR，则点R应是甲、乙、丙、丁四点中的()A.甲B.乙C.丙D.丁中考试题检测10、（2009山西省太原市）如图，是边上一点，．（1）在图中作的角平分线，交于点；（要求：尺规作图，保留作图痕迹，不写作法和证明）（2）在（1）中，过点画的垂线，垂足为点，交于点，连接，将图形补充完整，并证明四边形是菱形．11、（山东省临沂市）如图，A，B是公路l（l为东西走向）两旁的两个村庄，A村到公路l的距离AC＝1km，B村到公路l的距离BD＝2km，B村在A村的南偏东方向上．（1）求出A，B两村之间的距离；（2）为方便村民出行，计划在公路边新建一个公共汽车站P，要求该站到两村的距离相等，请用尺规在图中作出点P的位置（保留清晰的作图痕迹，并简要写明作法）．12、（2009年莆田）（1）根据下列步骤画图并标明相应的字母:（直接在图１中画图）①以已知线段（图1）为直径画半圆；②在半圆上取不同于点的一点，连接；③过点画交半圆于点（2）尺规作图：（保留作图痕迹，不要求写作法、证明）已知：（图2）．求作：的平分线．13（2009年江津）.已知三条线段a、b、c，用尺规作出△ABC，使BC=a,AC=b、AB=c,(不写作法，保留作图痕迹).北东BACDl图2OBABA图1cba14．（2009年重庆）作图：请你在下图中作出一个以线段AB为一边的等边△ABC。（要求：用尺规作图，并写出已知、求作，保留作图痕迹，不写作法和结论）已知：求作：
