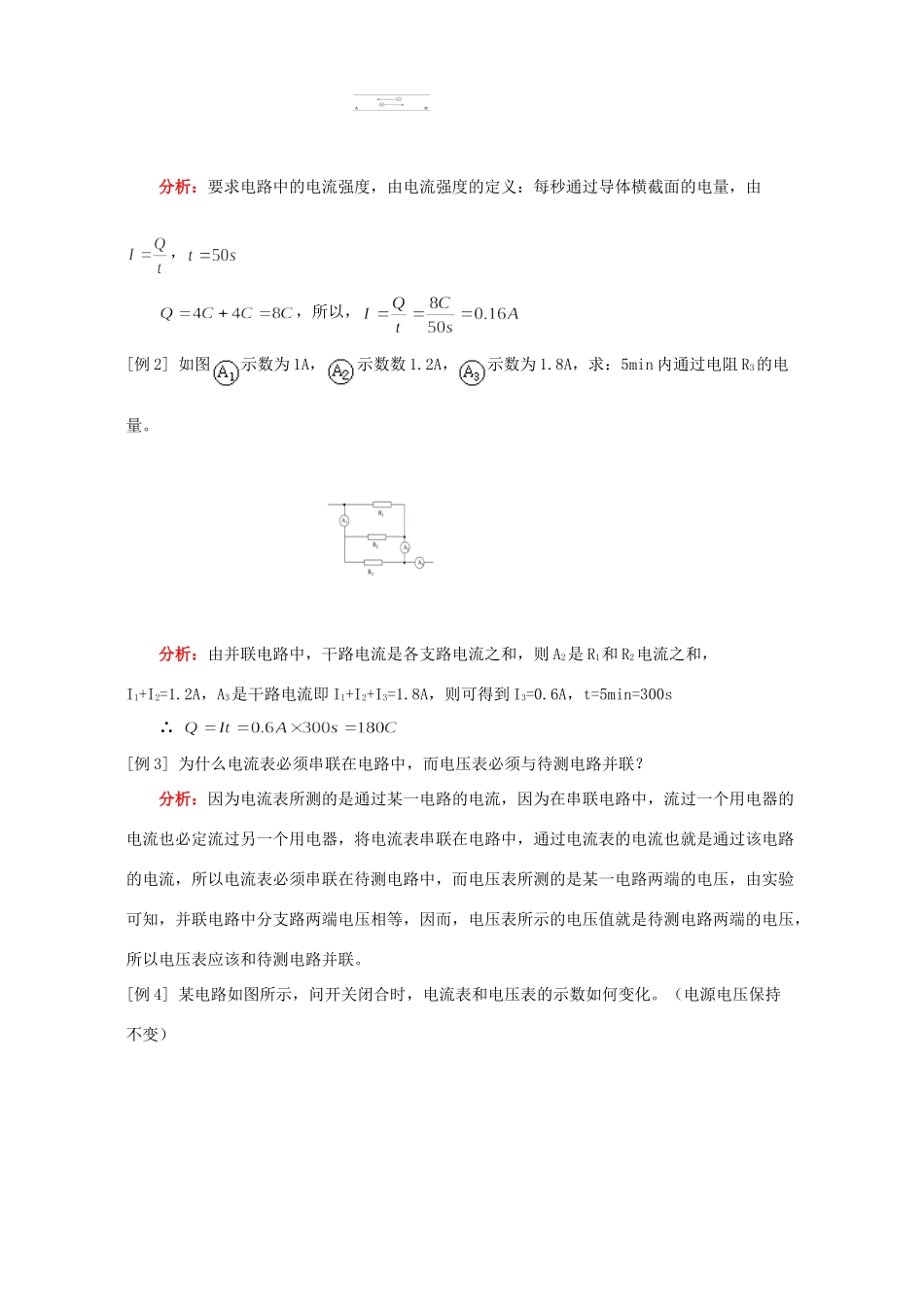

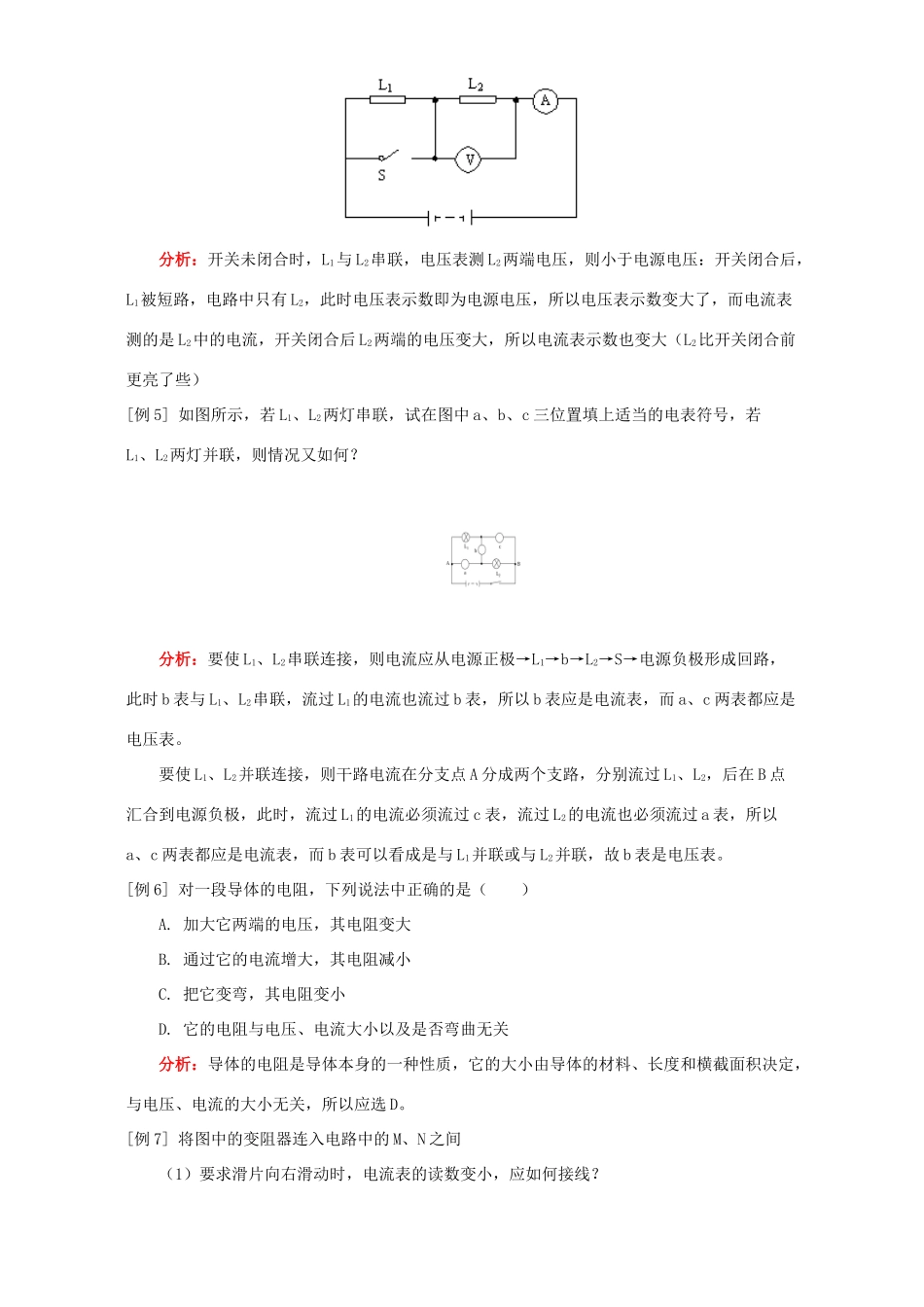

电流初三物理电学知识复习二一.本周教学内容电学知识复习（2）（一）复习要求1.知道摩擦起电。自然界中只有两种电荷，电荷间的相互作用规律及验电器的原理。2.知道电路的组成部分及其基本作用，知道常用电器元件的符号、通路、开路、短路的区别和短路的危害，能从电路图中判别通路、开路及短路。3.理解串联电路和并联电路，会画简单的串联、并联的电路图，能从电路的连接上识别串、并联电路。4.会根据电路图连接实物，会根据电路画简单的电路图，能根据要求设计简单电路。5.知道导体和绝缘体的区别，知道常见的导体和绝缘体。6.理解电流、电压、电阻的概念，知道它们各自的单位和常见电流、电压值。7.会用电流表及电压表测量电路中的电流和电压并理解串、并联电路中电流、电压的关系。8.理解决定电阻大小的因素，知道滑动变阻器的构造、使用方法。（二）知道建构简单的电现象电路电压电阻【典型例题解析】[例1]闭合开关S后电路中AB段在50s内有4C的正电荷从A到B，同时又有4C的负电荷从B到A，求电路中的电流。分析：要求电路中的电流强度，由电流强度的定义：每秒通过导体横截面的电量，由，，所以，[例2]如图示数为1A，示数数1.2A，示数为1.8A，求：5min内通过电阻R3的电量。分析：由并联电路中，干路电流是各支路电流之和，则A2是R1和R2电流之和，I1+I2=1.2A，A3是干路电流即I1+I2+I3=1.8A，则可得到I3=0.6A，t=5min=300s∴[例3]为什么电流表必须串联在电路中，而电压表必须与待测电路并联？分析：因为电流表所测的是通过某一电路的电流，因为在串联电路中，流过一个用电器的电流也必定流过另一个用电器，将电流表串联在电路中，通过电流表的电流也就是通过该电路的电流，所以电流表必须串联在待测电路中，而电压表所测的是某一电路两端的电压，由实验可知，并联电路中分支路两端电压相等，因而，电压表所示的电压值就是待测电路两端的电压，所以电压表应该和待测电路并联。[例4]某电路如图所示，问开关闭合时，电流表和电压表的示数如何变化。（电源电压保持不变）分析：开关未闭合时，L1与L2串联，电压表测L2两端电压，则小于电源电压：开关闭合后，L1被短路，电路中只有L2，此时电压表示数即为电源电压，所以电压表示数变大了，而电流表测的是L2中的电流，开关闭合后L2两端的电压变大，所以电流表示数也变大（L2比开关闭合前更亮了些）[例5]如图所示，若L1、L2两灯串联，试在图中a、b、c三位置填上适当的电表符号，若L1、L2两灯并联，则情况又如何？分析：要使L1、L2串联连接，则电流应从电源正极→L1→b→L2→S→电源负极形成回路，此时b表与L1、L2串联，流过L1的电流也流过b表，所以b表应是电流表，而a、c两表都应是电压表。要使L1、L2并联连接，则干路电流在分支点A分成两个支路，分别流过L1、L2，后在B点汇合到电源负极，此时，流过L1的电流必须流过c表，流过L2的电流也必须流过a表，所以a、c两表都应是电流表，而b表可以看成是与L1并联或与L2并联，故b表是电压表。[例6]对一段导体的电阻，下列说法中正确的是（）A.加大它两端的电压，其电阻变大B.通过它的电流增大，其电阻减小C.把它变弯，其电阻变小D.它的电阻与电压、电流大小以及是否弯曲无关分析：导体的电阻是导体本身的一种性质，它的大小由导体的材料、长度和横截面积决定，与电压、电流的大小无关，所以应选D。[例7]将图中的变阻器连入电路中的M、N之间（1）要求滑片向右滑动时，电流表的读数变小，应如何接线？（2）若将D、B分别与M、N相接，则滑片P向右移动时，电流表读数如何变化？分析：（1）要使电流表示数变小，滑动变阻器连入电路中的电阻必定要变大，而当滑片向右移动时电阻变大，则接入电路中电阻线的长度将变长，所以须将A接线柱接入电路中。C或D只需其中任意一个就行了，即M与A相连接，N与C或D相连。（2）如果D与M相连，B与N相连，则电流通过滑片向右的这一段电阻线，当滑片向右移动时，这段电阻线接入电路中的长度逐渐变短，电阻变小，所以，电流表的读数应变大。[例8]在如图所示的电路中，灯泡L1与L2串联，闭合开关S后电压表的示数是3V，电源是由两节铅蓄电池组成的，问：L1两端的电压是多少？分析：...
