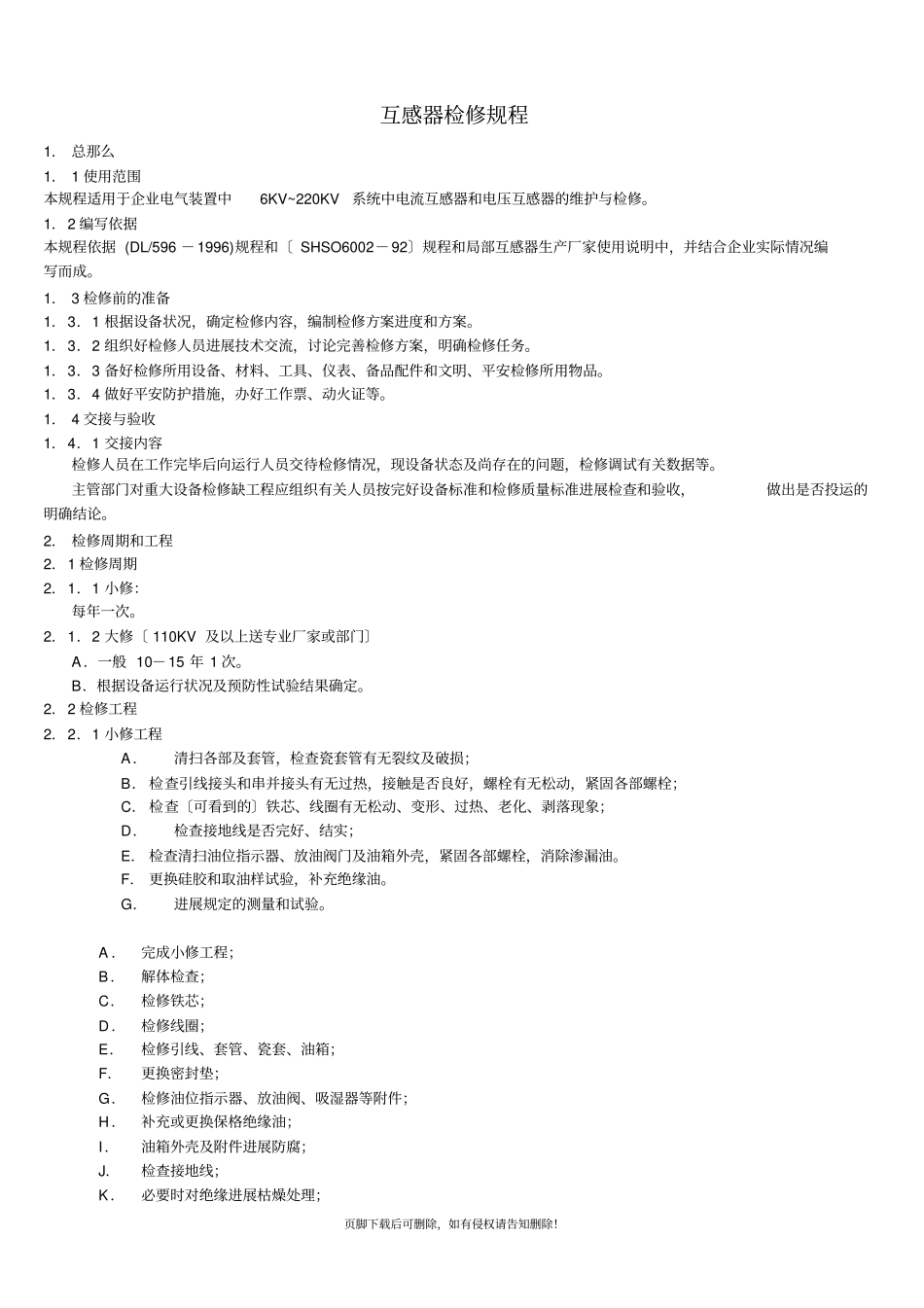

页脚下载后可删除，如有侵权请告知删除！互感器检修规程1．总那么1．1使用范围本规程适用于企业电气装置中6KV~220KV系统中电流互感器和电压互感器的维护与检修。1．2编写依据本规程依据(DL/596－1996)规程和〔SHSO6002－92〕规程和局部互感器生产厂家使用说明中，并结合企业实际情况编写而成。1．3检修前的准备1．3．1根据设备状况，确定检修内容，编制检修方案进度和方案。1．3．2组织好检修人员进展技术交流，讨论完善检修方案，明确检修任务。1．3．3备好检修所用设备、材料、工具、仪表、备品配件和文明、平安检修所用物品。1．3．4做好平安防护措施，办好工作票、动火证等。1．4交接与验收1．4．1交接内容检修人员在工作完毕后向运行人员交待检修情况，现设备状态及尚存在的问题，检修调试有关数据等。主管部门对重大设备检修缺工程应组织有关人员按完好设备标准和检修质量标准进展检查和验收，做出是否投运的明确结论。2．检修周期和工程2．1检修周期2．1．1小修：每年一次。2．1．2大修〔110KV及以上送专业厂家或部门〕A．一般10－15年1次。B．根据设备运行状况及预防性试验结果确定。2．2检修工程2．2．1小修工程A．清扫各部及套管，检查瓷套管有无裂纹及破损；B．检查引线接头和串并接头有无过热，接触是否良好，螺栓有无松动，紧固各部螺栓；C．检查〔可看到的〕铁芯、线圈有无松动、变形、过热、老化、剥落现象；D．检查接地线是否完好、结实；E．检查清扫油位指示器、放油阀门及油箱外壳，紧固各部螺栓，消除渗漏油。F．更换硅胶和取油样试验，补充绝缘油。G．进展规定的测量和试验。A．完成小修工程；B．解体检查；C．检修铁芯；D．检修线圈；E．检修引线、套管、瓷套、油箱；F．更换密封垫；G．检修油位指示器、放油阀、吸湿器等附件；H．补充或更换保格绝缘油；I．油箱外壳及附件进展防腐；J．检查接地线；K．必要时对绝缘进展枯燥处理；页脚下载后可删除，如有侵权请告知删除！L．进展规定的测量和试验。3检修质量标准3.1螺栓应无松动，附件齐全完整。3.2无变形、且清洁严密、无锈蚀，穿芯螺栓应绝缘良好。3.3线圈绝缘应完好，连接正确、紧固，油路应无堵塞现象。3.4绝缘支持物应结实，无损伤。3.5互感器内部应清洁，无油垢。3.6二次接线板完整，引出端子连接结实，绝缘良好，标志清晰。3.7所有静密封点均无渗油。3.8具有吸湿器的互感器，期吸湿剂应枯燥，其油位应正常。3.9电容式电压互感器必须根据产品成套供给的组件编号进展回装，不行互换，各组件连接处的接触面无氧化锈蚀，且润滑良好。3.10互感器的以下部位接地应良好。A．分级绝缘的电压互感器，其一次线圈的接地引出端子；B．电容型绝缘的电流互感器，其一次线圈末屏蔽的引出端子及铁芯引出接地端子；C．互感器的外壳；D．暂不使用的电流互感器的二次线圈应短接后接地。4.电气试验4.1.1电流互感嚣的试验工程、周期和标准见〔表1〕A.定期试验工程见〔表1〕中序号1、2、3、4、5项。B.大修后试验工程见〔表1〕中序号1、2、3、4、5、6、7、8、9、10、22项。〔不更换绕组的，可不进展6、7、8项〕4.2.1电磁式和电容式电压互感器的试验工程周期和要求分别见〔表2〕和〔表3〕A.定期试验工程见〔表2〕中序号1、2、3、4、5项。B.大修时或大修后试验工程见〔表2〕中序号1、2、3、4、5、6、7、8、9、10、11项。〔不更换绕组可不进展9、10项〕和〔表2〕中序号1、2、3项。表1电流互感器的试验工程、周期和要求序号工程周期要求说明1绕组及末屏的绝缘电阻1）投运前2）1－3年3）大修后4）必要时1）绕组绝缘电阻与初始值及历次数据比拟，不应有显著变化2）电容型电流互感器末屏对地绝缘电阻一般不低于1000MΩ采用2500兆欧表2tgδ及电容量1〕投运前2〕1－3年3〕大修后4〕必要时1）主绝缘tgδ〔%〕不应大于下表中的数值，且与历年数据比拟，不应有显著变化：电压等级KV20－3566－110220330－500大修后油纸电容型充油型胶纸电容0.7－－0.6－－1）绝缘tgδ试验电压为10KV，末屏对地tgδ试验电压为2KV2）油纸电容型tgδ一般不进展温度换算，当tgδ值与出厂值或上一次试验值比拟有明页脚下载后可删除，如有侵权请告知删除！型运行...
