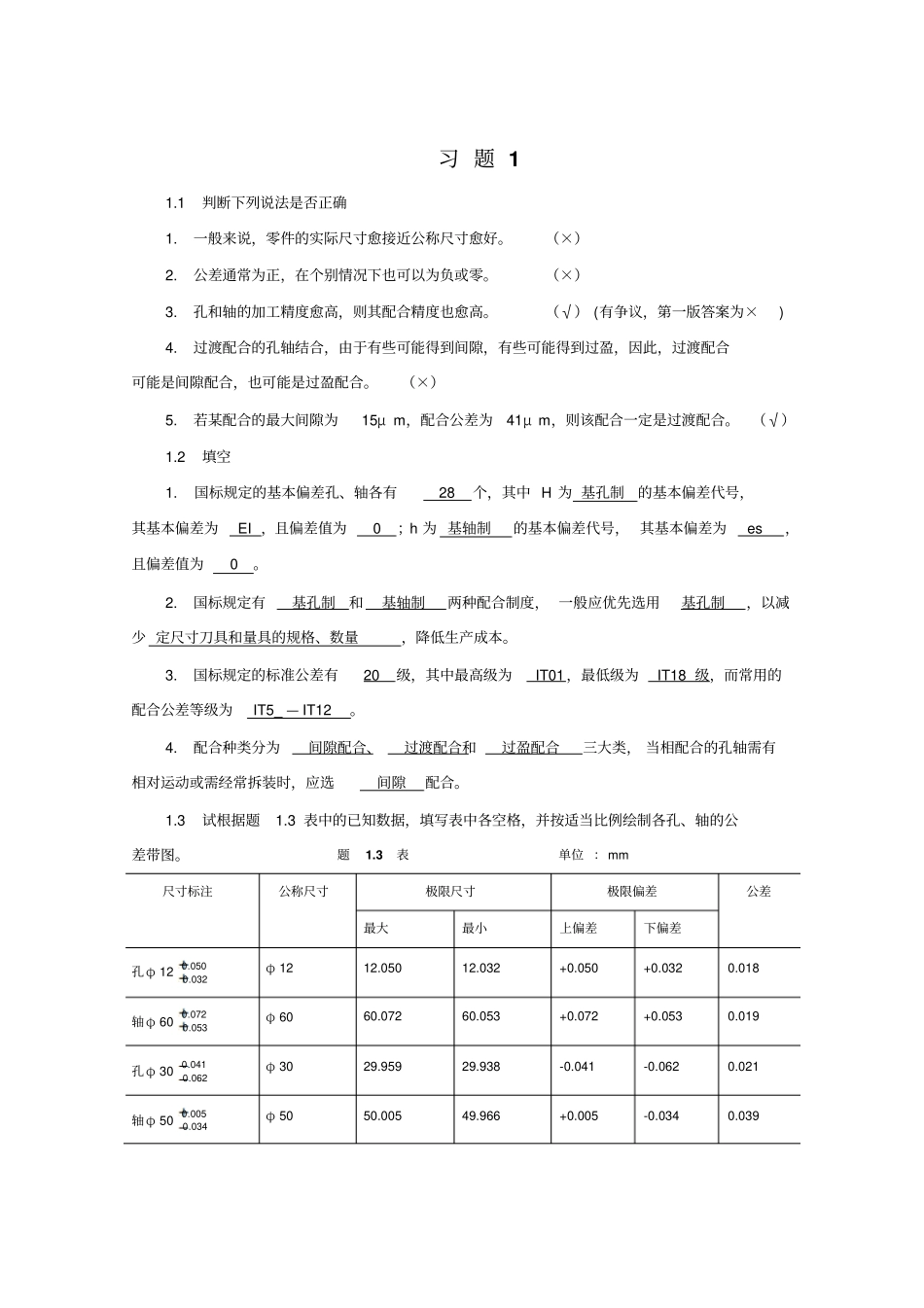

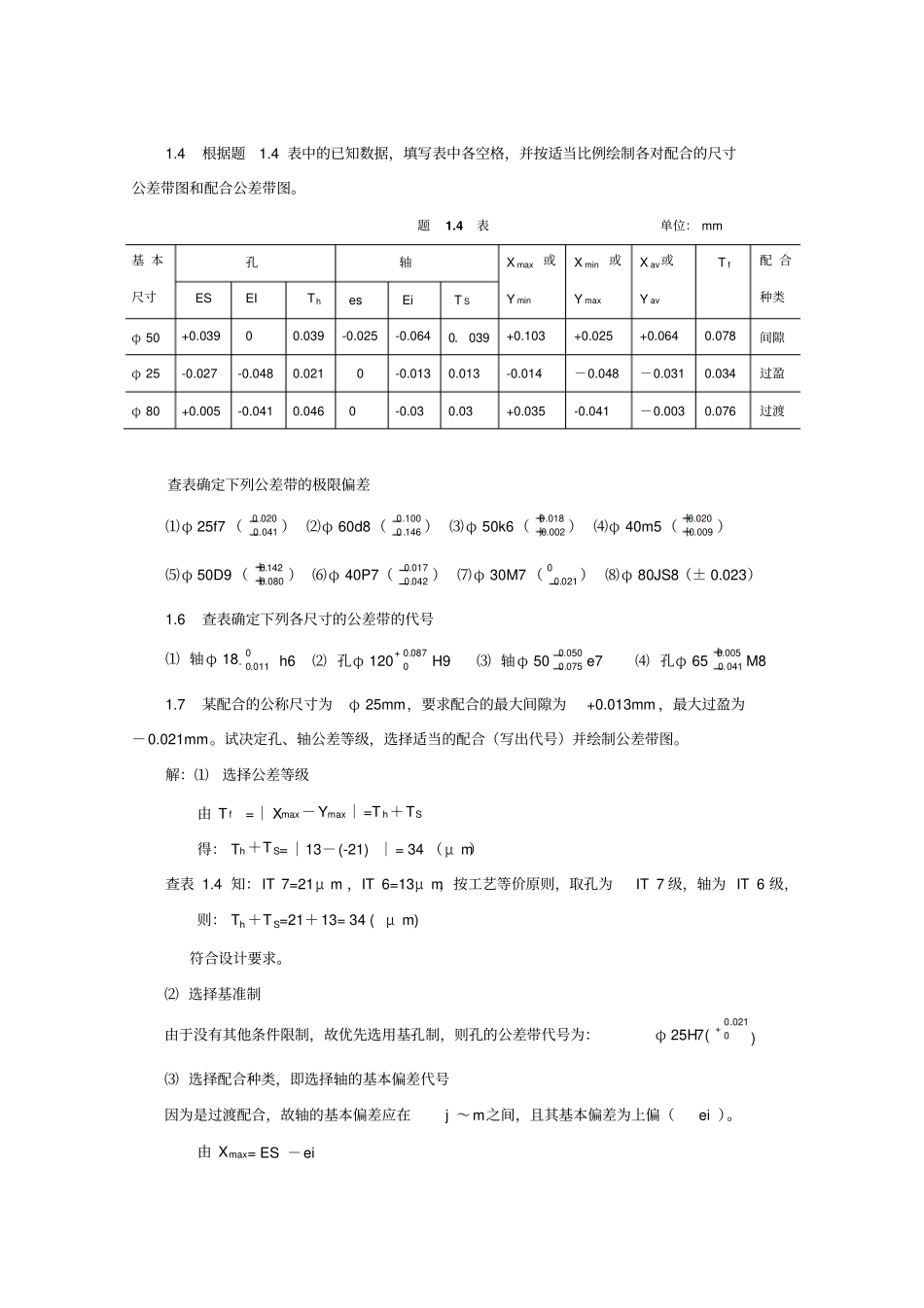

习题11.1判断下列说法是否正确1.一般来说，零件的实际尺寸愈接近公称尺寸愈好。（×）2.公差通常为正，在个别情况下也可以为负或零。（×）3.孔和轴的加工精度愈高，则其配合精度也愈高。（√）(有争议，第一版答案为×)4.过渡配合的孔轴结合，由于有些可能得到间隙，有些可能得到过盈，因此，过渡配合可能是间隙配合，也可能是过盈配合。（×）5.若某配合的最大间隙为15μm，配合公差为41μm，则该配合一定是过渡配合。（√）1.2填空1.国标规定的基本偏差孔、轴各有28个，其中H为基孔制的基本偏差代号，其基本偏差为EI，且偏差值为0；h为基轴制的基本偏差代号，其基本偏差为es，且偏差值为0。2.国标规定有基孔制和基轴制两种配合制度，一般应优先选用基孔制，以减少定尺寸刀具和量具的规格、数量，降低生产成本。3.国标规定的标准公差有20级，其中最高级为IT01，最低级为IT18级，而常用的配合公差等级为IT5_—IT12。4.配合种类分为间隙配合、过渡配合和过盈配合三大类，当相配合的孔轴需有相对运动或需经常拆装时，应选间隙配合。1.3试根据题1.3表中的已知数据，填写表中各空格，并按适当比例绘制各孔、轴的公差带图。题1.3表单位：mm尺寸标注公称尺寸极限尺寸极限偏差公差最大最小上偏差下偏差孔φ12050.0032.0φ1212.05012.032+0.050+0.0320.018轴φ60072.0053.0φ6060.07260.053+0.072+0.0530.019孔φ30041.0062.0φ3029.95929.938-0.041-0.0620.021轴φ50005.0034.0φ5050.00549.966+0.005-0.0340.0391.4根据题1.4表中的已知数据，填写表中各空格，并按适当比例绘制各对配合的尺寸公差带图和配合公差带图。题1.4表单位：mm基本尺寸孔轴Xmax或YminXmin或YmaxXav或YavTf配合种类ESEIThesEiTSφ50+0.03900.039-0.025-0.0640．039+0.103+0.025+0.0640.078间隙φ25-0.027-0.0480.0210-0.0130.013-0.014－0.048－0.0310.034过盈φ80+0.005-0.0410.0460-0.030.03+0.035-0.041－0.0030.076过渡查表确定下列公差带的极限偏差⑴φ25f7（020.0041.0）⑵φ60d8（100.0146.0）⑶φ50k6（018.0002.0）⑷φ40m5（020.0009.0）⑸φ50D9（142.0080.0）⑹φ40P7（017.0042.0）⑺φ30M7（0021.0）⑻φ80JS8（±0.023）1.6查表确定下列各尺寸的公差带的代号⑴轴φ18-0011.0h6⑵孔φ120+087.00H9⑶轴φ50050.0075.0e7⑷孔φ65005.0041.0M81.7某配合的公称尺寸为φ25mm，要求配合的最大间隙为+0.013mm，最大过盈为－0.021mm。试决定孔、轴公差等级，选择适当的配合（写出代号）并绘制公差带图。解：⑴选择公差等级由Tf=｜Xmax－Ymax｜=Th＋TS得：Th＋TS=｜13－(-21)｜=34（μm）查表1.4知：IT7=21μm，IT6=13μm，按工艺等价原则，取孔为IT7级，轴为IT6级，则：Th＋TS=21＋13=34(μm)符合设计要求。⑵选择基准制由于没有其他条件限制，故优先选用基孔制，则孔的公差带代号为：φ25H7(+021.00)⑶选择配合种类，即选择轴的基本偏差代号因为是过渡配合，故轴的基本偏差应在j～m之间，且其基本偏差为上偏（ei）。由Xmax=ES－ei得：ei=ES－Xmax=21－13=+8(μm)查表1.5选取轴的基本偏差代号为m(ei=+8μm)能保证Xmax的要求，故轴的公差带代号为：φ25m6(021.0008.0)。⑷验算：所选配合为φ25H7/m6，其：Xmax=ES－ei=21－8=＋13μmYmin=EI－es=0－21=-21μm在＋0.013mm～－-0.021mm之间，故所选符合要求。1.8某配合的公称尺寸为φ30mm，按设计要求，配合的过盈应为－0.014～－0.048mm。试决定孔、轴公差等级，按基轴制选定适当的配合（写出代号）。解：⑴选择公差等级由Tf=｜Ymin－Ymax｜=Th＋TS得：Th＋TS=｜-14－(-48)｜=34（μm）查表1.4知：IT7=21μm，IT6=13μm，按工艺等价原则，取孔为IT7级，轴为IT6级，则：Th＋TS=21＋13=34(μm)符合设计要求。⑵选择基准制要求选用基轴制，则轴的公差带代号为：φ30h6(-0013.0)⑶选择配合种类，即选择孔的基本偏差代号因为是过盈配合，故孔的基本偏差应在P～ZC之间，且其基本偏差为上偏差（ES）。由Ymin=ES－ei得：ES=Ymin+ei=-14－13=-27(μm)查表1.6选取孔的基本偏差代号为S(ES=-27μm)能保证Ymin的要求，故孔的公差带代号为：φ30S7(027.0048.0)。⑷验算：所选...
