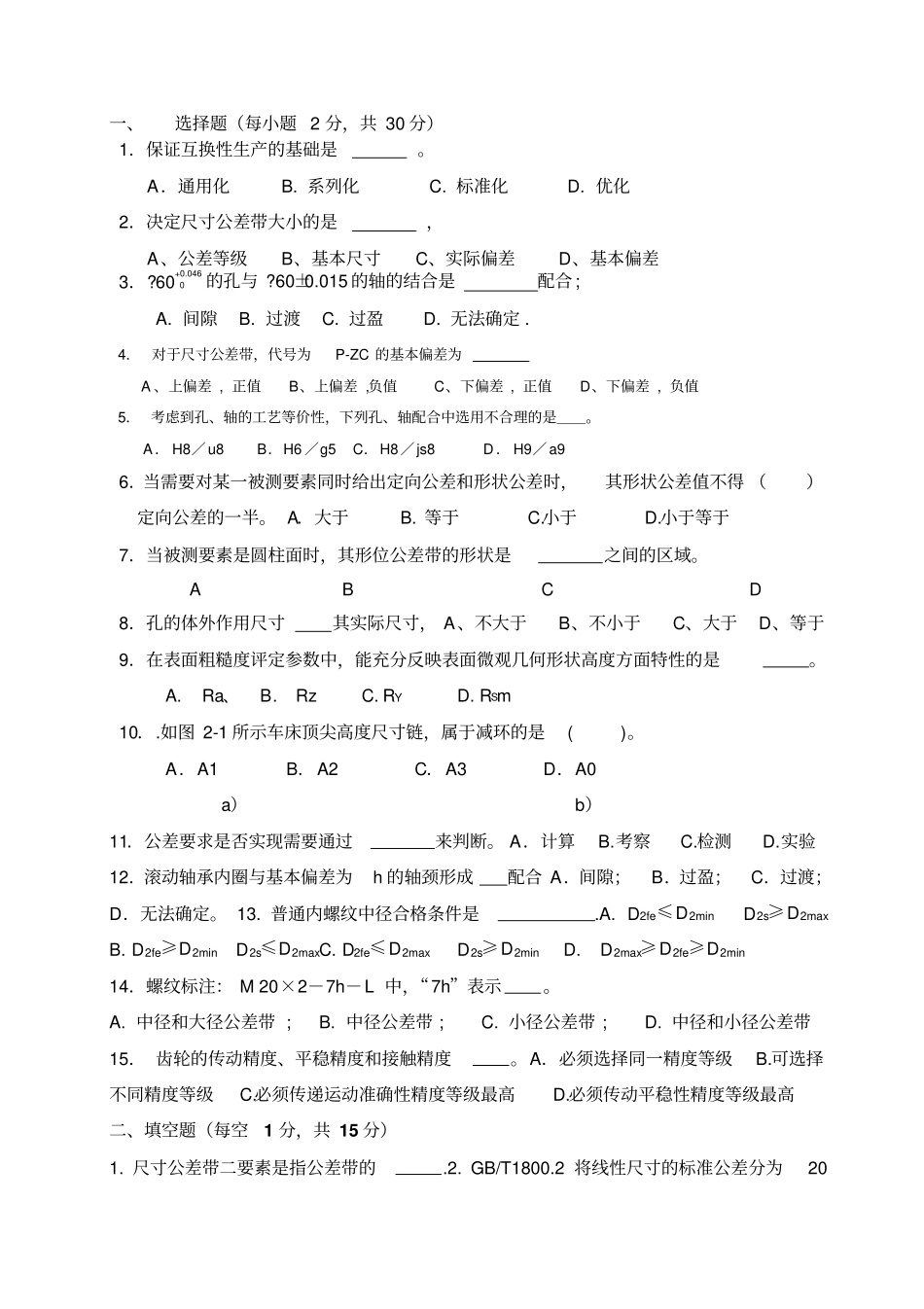

互换性与技术测量试卷_第1页
1/2
互换性与技术测量试卷_第2页
2/2
一、选择题(每小题2分,共30分)1.保证互换性生产的基础是。A.通用化B.系列化C.标准化D.优化2.决定尺寸公差带大小的是,A、公差等级B、基本尺寸C、实际偏差D、基本偏差3.?60+0.0460的孔与?60±0.015的轴的结合是配合;A.间隙B.过渡C.过盈D.无法确定.4.对于尺寸公差带,代号为P-ZC的基本偏差为A、上偏差,正值B、上偏差,负值C、下偏差,正值D、下偏差,负值5.考虑到孔、轴的工艺等价性,下列孔、轴配合中选用不合理的是__。A.H8/u8B.H6/g5C.H8/js8D.H9/a96.当需要对某一被测要素同时给出定向公差和形状公差时,其形状公差值不得()定向公差的一半。A.大于B.等于C.小于D.小于等于7.当被测要素是圆柱面时,其形位公差带的形状是之间的区域。ABCD8.孔的体外作用尺寸其实际尺寸,A、不大于B、不小于C、大于D、等于9.在表面粗糙度评定参数中,能充分反映表面微观几何形状高度方面特性的是。A.Ra、B.RzC.RYD.RSm10..如图2-1所示车床顶尖高度尺寸链,属于减环的是()。A.A1B.A2C.A3D.A0a)b)11.公差要求是否实现需要通过来判断。A.计算B.考察C.检测D.实验12.滚动轴承内圈与基本偏差为h的轴颈形成配合A.间隙;B.过盈;C.过渡;D.无法确定。13.普通内螺纹中径合格条件是.A.D2fe≤D2minD2s≥D2maxB.D2fe≥D2minD2s≤D2maxC.D2fe≤D2maxD2s≥D2minD.D2max≥D2fe≥D2min14.螺纹标注:M20×2-7h-L中,“7h”表示。A.中径和大径公差带;B.中径公差带;C.小径公差带;D.中径和小径公差带15.齿轮的传动精度、平稳精度和接触精度。A.必须选择同一精度等级B.可选择不同精度等级C.必须传递运动准确性精度等级最高D.必须传动平稳性精度等级最高二、填空题(每空1分,共15分)1.尺寸公差带二要素是指公差带的.2.GB/T1800.2将线性尺寸的标准公差分为20级,其中最高级为3.表面粗糙度的两个高度特征参数中,比较全面客观地反映表面微观几何形状特征的是。4.配合精度要求高的零件,其表面粗糙度数值应5.齿轮精度指标FP的名称是,6.在一定测量条件下,n次测取同一量值x,其测量误差绝对值和符号以不可预计的方式变化,则为误差7.滚动轴承国家标准将内圈内径的公差带规定在零线的优先数系派生系列Rr/p是指从Rr中每逢项选一项所构成的优先数系8.配合公差的数值愈小,则相互配合的孔、轴的公差等级愈9.齿轮精度指标Fr的名称是_______________,属于_______________公差组,是评定齿轮_______________的单项指标。10.尺寸φ80JS8,已知IT8=46μm,则其最大极限尺寸是mm,最小极限尺寸是mm。11.作用在轴承上的径向载荷可以分为局部载荷,循环载荷和三类三、填表(每空2分,共20分)1.根据已知项,填写未知项。基本尺寸孔轴Xmax或YminXmin或YmaxTfESEITheseiTsφ30+0.065-0.013+0.099+0.0652.参照下图,填写下表。最大实体尺寸(mm)最小实体尺寸(mm)采用的公差原则边界名称及边界尺寸(mm)尺寸与形位精度合格条件四、综合分析题。(每小题10分,共20分)1、改正下面标注错误的地方。2、下图所示销轴的三种形位公差标注,它们的公差带有何不同?五、计算题(15分)1.有一螺栓M20×2—5h,加工后测得结果为:实际中径为18.681mm,螺距累积误差的中径当量fP=0.018mm,牙型半角误差的中径当量fa/2=0.022mm,已知公称中径d2=18.701mm,中径公差Td2=0.125mm.。(1)解释M20×2—5h的含义。(2)判断该螺栓的合格性。
