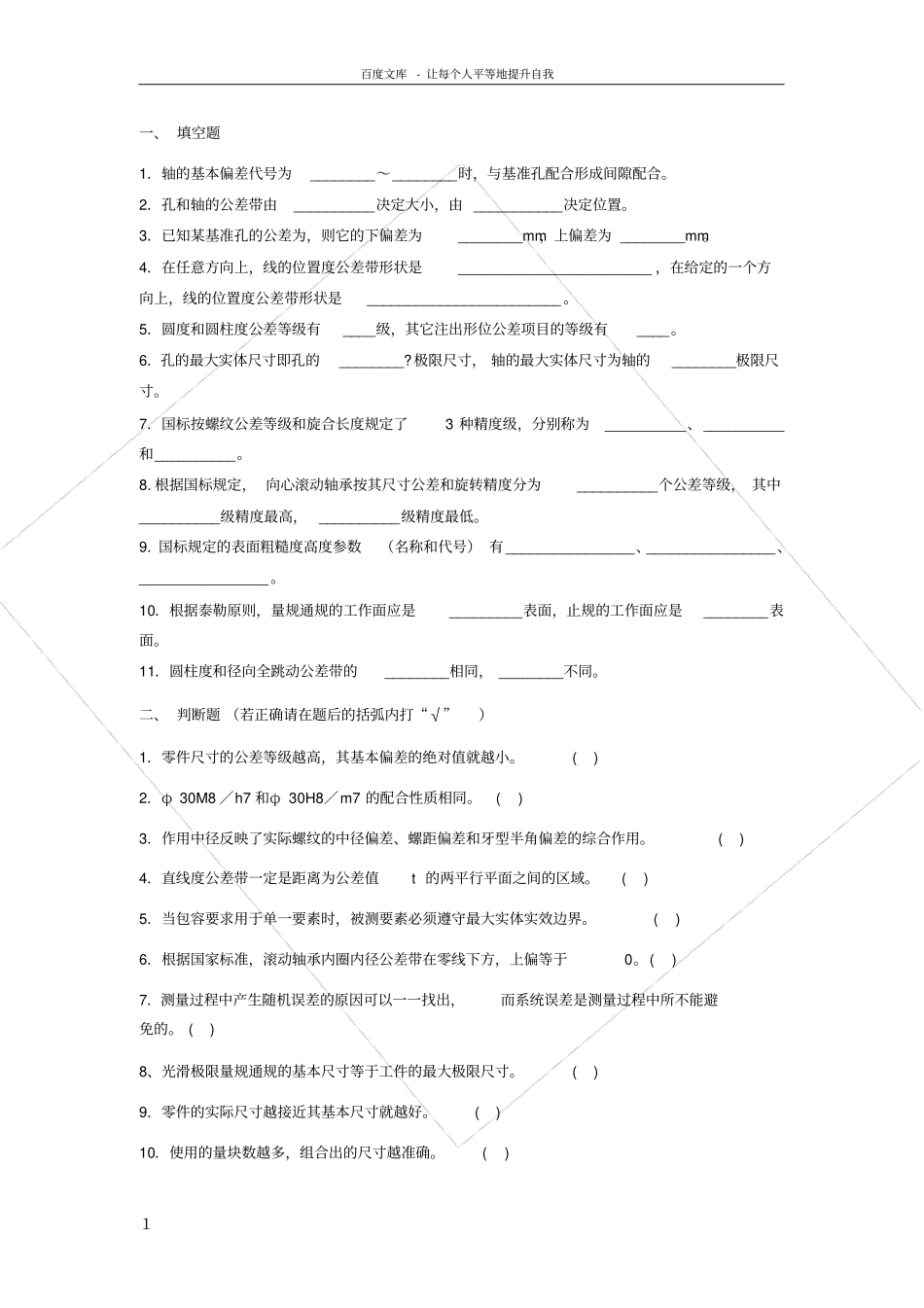

百度文库-让每个人平等地提升自我１一、填空题1．轴的基本偏差代号为________～________时，与基准孔配合形成间隙配合。2．孔和轴的公差带由__________决定大小，由___________决定位置。3．已知某基准孔的公差为，则它的下偏差为________mm，上偏差为________mm。4．在任意方向上，线的位置度公差带形状是________________________，在给定的一个方向上，线的位置度公差带形状是________________________。5．圆度和圆柱度公差等级有____级，其它注出形位公差项目的等级有____。6．孔的最大实体尺寸即孔的________?极限尺寸，轴的最大实体尺寸为轴的________极限尺寸。7．国标按螺纹公差等级和旋合长度规定了3种精度级，分别称为__________、__________和__________。8.根据国标规定，向心滚动轴承按其尺寸公差和旋转精度分为__________个公差等级，其中__________级精度最高，__________级精度最低。9．国标规定的表面粗糙度高度参数（名称和代号）有________________、________________、________________。10．根据泰勒原则，量规通规的工作面应是_________表面，止规的工作面应是________表面。11．圆柱度和径向全跳动公差带的________相同，________不同。二、判断题（若正确请在题后的括弧内打“√”）1．零件尺寸的公差等级越高，其基本偏差的绝对值就越小。()2．φ30M8／h7和φ30H8／m7的配合性质相同。()3．作用中径反映了实际螺纹的中径偏差、螺距偏差和牙型半角偏差的综合作用。()4．直线度公差带一定是距离为公差值t的两平行平面之间的区域。()5．当包容要求用于单一要素时，被测要素必须遵守最大实体实效边界。()6．根据国家标准，滚动轴承内圈内径公差带在零线下方，上偏等于0。()7．测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。()8、光滑极限量规通规的基本尺寸等于工件的最大极限尺寸。()9．零件的实际尺寸越接近其基本尺寸就越好。()10．使用的量块数越多，组合出的尺寸越准确。()百度文库-让每个人平等地提升自我２三、某基孔制配合，基本尺寸为50mm，孔公差为0.039mm，轴公差为0.025mm，已知配合的最小间隙是＋0.009mm，试确定孔、轴极限偏差，画出孔、轴尺寸公差带图。四、某仪器已知其标准偏差为σ=±0.002mm，用以对某零件进行4次等精度测量，测量值为、、、67.015mm，试求测量结果。五、在某仪器上对轴尺寸进行10次等精度测量，得到数据如下：、、、、、、、、、20.005mm。若已知在测量过程中破在系统误差和粗大误差，试分别求出以单次测量值作结果和以算术平均值作结果的极限误差。六．试将下列技术要求标注在图上。（1）大端圆柱面的尺寸要求为φ450-0.02mm，并采用包容要求。（2）小端圆柱面轴线对大端圆柱面轴线的同轴度公差为。（3）小端圆柱面的尺寸要求为250.007mm，素线直线度公差为0.01mm，并采用包容要求。（4）大端圆柱面的表面粗糙度Ra值不允许大于0.8m，其余表面Ra值不允许大于1.6m。七、下列各图中，被测要素分别应用哪种公差原则？其理想边界的名称是什么？理想边界的尺寸是多少？若实测某零件得其实际尺寸处处为20，轴线的垂直度误差为0.02mm，试判断该零件对图a、b、c的三种技术要求是否合格？八、请说明下列代号的详细含义。1．2．a）M2026H/5g6gb）M105g6gS互换性与技术测量2006－2007（2）B卷标准答案一、解：百度文库-让每个人平等地提升自我３1．a、h2.标准公差基本偏差3．0、4．圆柱面内的区域两相互平行平面间的区域5．13126．最小最大7．精密级中等级粗糙级8．5BG9．aR轮廓算术平均偏差zR微观不平度十点高度yR轮廓最大高度10．全形非全形（点状）11．形状方向及位置评分标准：每空1分，共25分。二、解：1．×2.√3.√4.×5.×6.√7.×8.×9.×10.×评分标准：每小题分，共15分。三、解：（1）根据已知条件，孔的基本偏差EI＝0，上偏差DESTEI0.039mm。（2）已知Xmin＝EI-es＝＋0.009mm，es＝EI-Xmin＝0－=-0.009mm，ei＝es-Td＝－0.034mm。孔轴050mm+390-9-34评分标准：第1、2步各4分，公差带图2分；共10分。四、解：（1）测量结果67.020+67.019+67.018+67.015L=67.0184（2）测量结果的极限...
