互换性与技术测量试题B卷答案上学时VIP免费

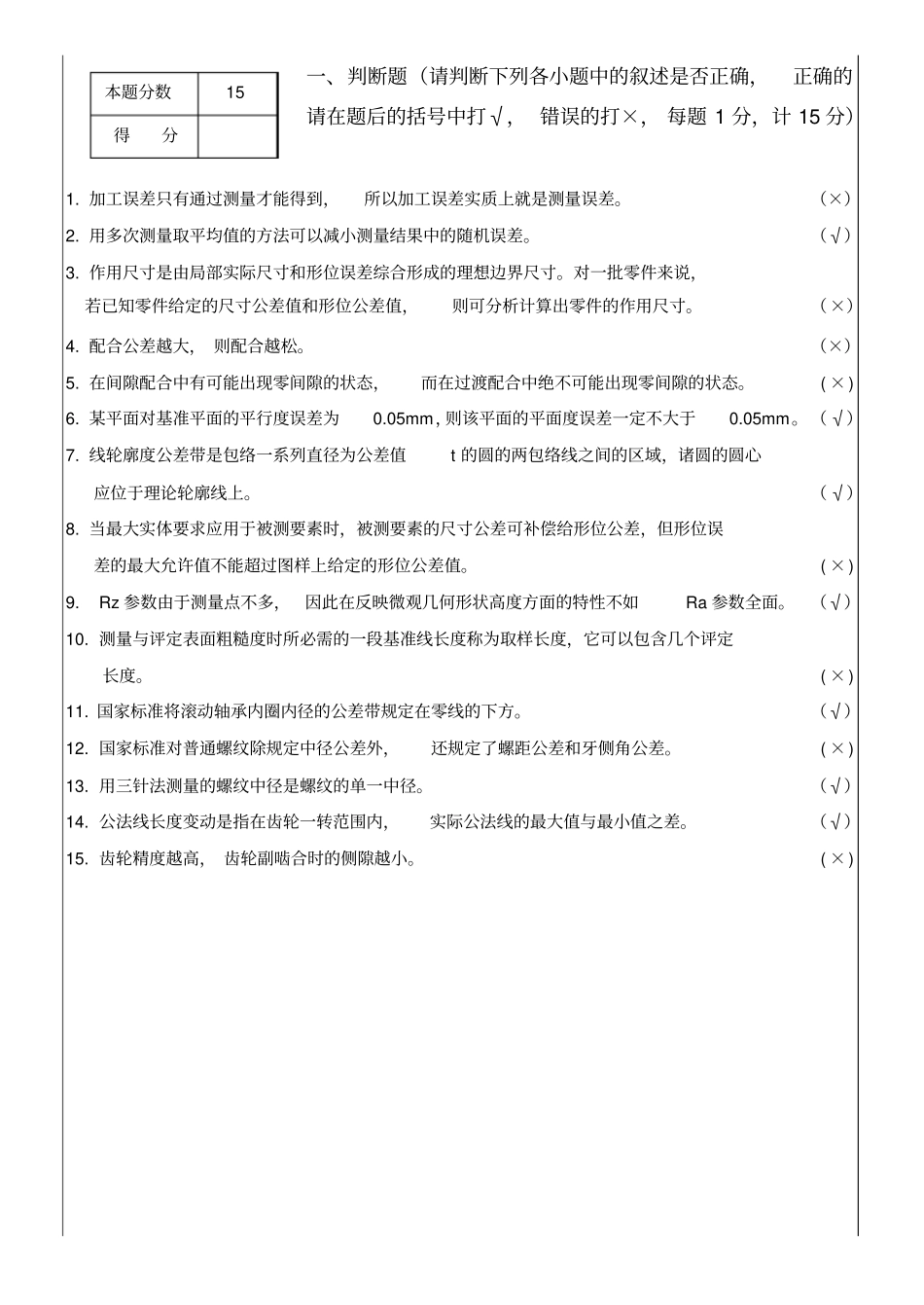

一、判断题（请判断下列各小题中的叙述是否正确，正确的请在题后的括号中打√，错误的打×，每题1分，计15分）1.加工误差只有通过测量才能得到，所以加工误差实质上就是测量误差。（×）2.用多次测量取平均值的方法可以减小测量结果中的随机误差。（√）3.作用尺寸是由局部实际尺寸和形位误差综合形成的理想边界尺寸。对一批零件来说，若已知零件给定的尺寸公差值和形位公差值，则可分析计算出零件的作用尺寸。（×）4.配合公差越大，则配合越松。（×）5.在间隙配合中有可能出现零间隙的状态，而在过渡配合中绝不可能出现零间隙的状态。(×)6.某平面对基准平面的平行度误差为0.05mm，则该平面的平面度误差一定不大于0.05mm。（√）7.线轮廓度公差带是包络一系列直径为公差值t的圆的两包络线之间的区域，诸圆的圆心应位于理论轮廓线上。（√）8.当最大实体要求应用于被测要素时，被测要素的尺寸公差可补偿给形位公差，但形位误差的最大允许值不能超过图样上给定的形位公差值。(×)9.Rz参数由于测量点不多，因此在反映微观几何形状高度方面的特性不如Ra参数全面。（√）10.测量与评定表面粗糙度时所必需的一段基准线长度称为取样长度，它可以包含几个评定长度。(×)11.国家标准将滚动轴承内圈内径的公差带规定在零线的下方。（√）12.国家标准对普通螺纹除规定中径公差外，还规定了螺距公差和牙侧角公差。(×)13.用三针法测量的螺纹中径是螺纹的单一中径。（√）14.公法线长度变动是指在齿轮一转范围内，实际公法线的最大值与最小值之差。（√）15.齿轮精度越高，齿轮副啮合时的侧隙越小。(×)本题分数15得分2/10二、填空题（请将以下各小题答案按序号填写在本页下方相应的横线上，每空1分，计25分）1.测量误差根据其产生的原因可以分为（1）误差、（2）误差和（3）误差等。2.在Φ50H7／u6的配合中，IT6＝16μm，IT7＝25μm，u的基本偏差为ei＝+70μm，则在Φ50U7／h6的配合中孔的基本偏差为（4）μm。3.某孔、轴配合要求定位精确、对中性好，且要求可拆，那么选择配合性质时一般应选用（5）配合。4.当同一轴与基本尺寸相同的几个孔相配合，且配合性质不同的情况下，应采用（6）制配合。5.检验孔用的量规称为（7）规，检验轴用的量规称为（8）规。6.在诸项形状公差中，只有（9）的公差带形状是多种的；在诸项位置公差中，只有（10）的公差带形状是唯一的。7.某台阶轴的被测实际轴线各点距基准轴线的最大距离为8μm，最小距离为2μm，则该轴轴线的同轴度误差为（11）μm。答题：1题（1）方法、（2）设备、（3）环境；（本题可填人员误差、方法误差、设备或计量器具误差、环境误差等。）2题（4）－61；3题（5）过渡；4题（6）基轴；5题（7）塞、（8）环/卡；6题（9）直线度、（10）同轴度；7题（11）16；本题分数25得分3/108．被测要素遵循独立原则是指其（12）和（13）各自独立，应分别满足要求。9.6405Hg与6405He相比，（14）的配合表面选用较小的粗糙度允许值。10.减速器中滚动轴承内圈与轴一起旋转，要求内圈与轴颈的配合为（15）配合，以防止它们配合面的相对滑动。而轴承外圈安装在壳体孔中不旋转，外圈与壳体孔的配合应该（16）（松/紧）一些。11．滚动轴承内圈的内径尺寸公差为10μm，与之相配合的轴颈的直径公差为13μm，若要求最大过盈为－8μm，则该轴颈的上偏差应为（17）μm，下偏差应为（18）μm。12.螺纹的配合精度不仅与螺纹的（19）有关，而且与（20）有关。13.在应用泰勒原则对螺纹的中径合格性进行判别时，要求螺纹的（21）不得超越最大实体中径，实际螺纹的（22）不得超越最小实体中径。14.一齿轮公法线长度的公差标注为0.0910.13522.981Wmm，设计时规定了公法线长度偏差bnE的上、下偏差分别为bnsE和bniE，公法线长度变动wF的公差值为0.056Fwmm。现测得齿轮实际公法线长度的三个测量值122.91W、222.90W和322.92W，则bnE（23）mm，wF（24）mm，该齿轮公法线（25）（合格/不合格）。答题：8题（12）尺寸公差、（13）形位公差；9题（14）6405Hg；10题（15）小过盈、（16）松；11题（17）－2、（18）－15；12题（19）公差等级、（20）旋合长度；13题（21）作用中径、...
