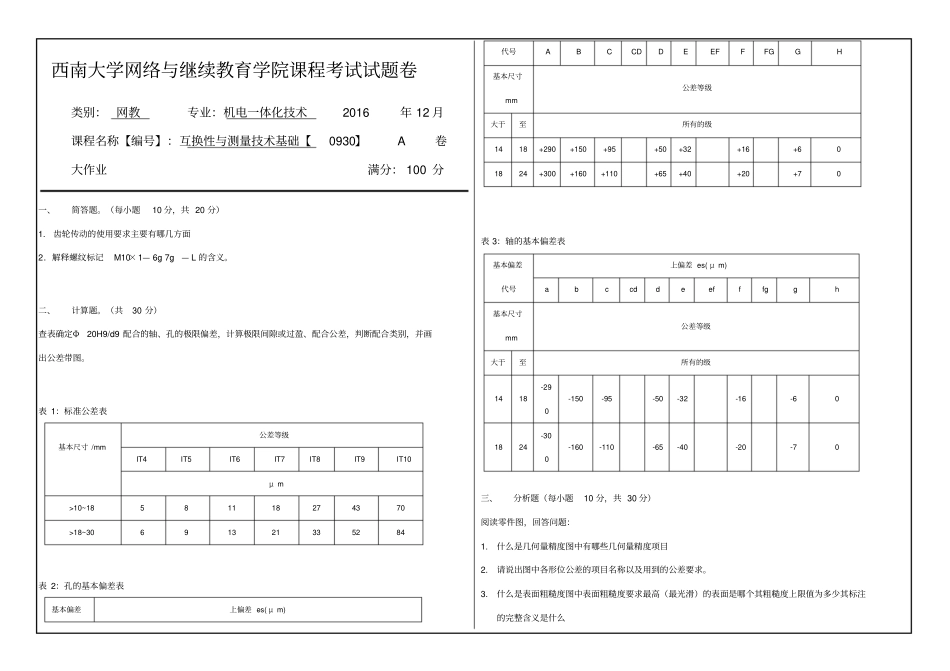

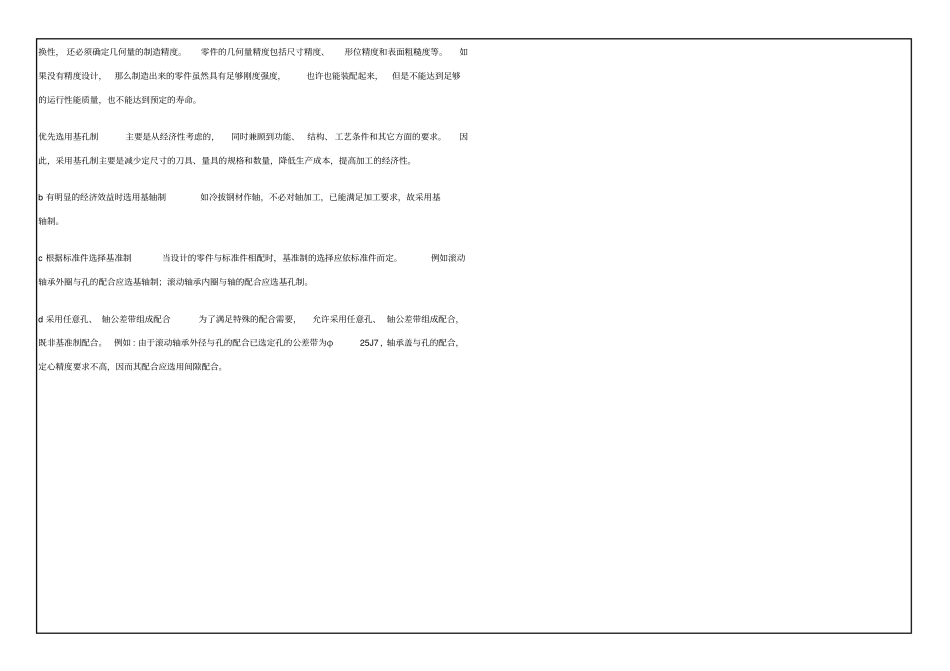

西南大学网络与继续教育学院课程考试试题卷类别：网教专业：机电一体化技术2016年12月课程名称【编号】：互换性与测量技术基础【0930】A卷大作业满分：100分一、简答题。（每小题10分，共20分）1.齿轮传动的使用要求主要有哪几方面2．解释螺纹标记M10×1—6g7g—L的含义。二、计算题。（共30分）查表确定Φ20H9/d9配合的轴、孔的极限偏差，计算极限间隙或过盈、配合公差，判断配合类别，并画出公差带图。表1：标准公差表基本尺寸/mm公差等级IT4IT5IT6IT7IT8IT9IT10μm>10~18581118274370>18~30691321335284表2：孔的基本偏差表基本偏差上偏差es(μm)代号ABCCDDEEFFFGGH基本尺寸mm公差等级大于至所有的级1418+290+150+95+50+32+16+601824+300+160+110+65+40+20+70表3：轴的基本偏差表基本偏差代号上偏差es(μm)abccddeefffggh基本尺寸mm公差等级大于至所有的级1418-290-150-95-50-32-16-601824-300-160-110-65-40-20-70三、分析题（每小题10分，共30分）阅读零件图，回答问题：1.什么是几何量精度图中有哪些几何量精度项目2.请说出图中各形位公差的项目名称以及用到的公差要求。3.什么是表面粗糙度图中表面粗糙度要求最高（最光滑）的表面是哪个其粗糙度上限值为多少其标注的完整含义是什么四、论述题（每小题10分，共20分）1.结合实践，谈谈几何量精度设计（公差设计）在机械设计中的作用。2.结合实践，谈谈如何选取配合制。一、解答题1.主要有四个方面的要求：传递运动的准确性；传动的平稳性；载荷分布的均匀性；合理的齿侧间隙。2.普通螺纹，外螺纹，公称直径10mm，细牙，螺距1mm，中径公差带代号6g，中径公差带代号7g，右旋，长旋合长度。二、计算题解：Φ20H9：EI=0，IT9=，ES=EI+IT9=0+=+Φ20d9：es=，IT9=，ei=es-IT9=基孔制间隙配三、分析题1.几何量精度是指制成产品的实际几何参数与设计给定的理想几何参数之间一致的程度。图中的几何量精度主要有尺寸精度、形状精度、位置精度、表面粗糙度及公差要求等。2.图中的形位公差有圆柱度、端面圆跳动、径向圆跳动、对称度等，公差要求用到了包容要求。3.零件表面具有很小间距的微小峰、谷所形成的微观形状误差，称为表面粗糙度。图中最光滑的表面是齿面，其粗糙度上限值为微米。该标注的完整含义是该表面采用去除材料加工方法获得，其表面粗糙度Ra上限值为微米。四、论述题1.在机械设计中，除了要根据强度、刚度要求确定零件的基本尺寸之外，为了保证零件的使用性能和互换性，还必须确定几何量的制造精度。零件的几何量精度包括尺寸精度、形位精度和表面粗糙度等。如果没有精度设计，那么制造出来的零件虽然具有足够刚度强度，也许也能装配起来，但是不能达到足够的运行性能质量，也不能达到预定的寿命。优先选用基孔制主要是从经济性考虑的，同时兼顾到功能、结构、工艺条件和其它方面的要求。因此，采用基孔制主要是减少定尺寸的刀具、量具的规格和数量，降低生产成本，提高加工的经济性。b有明显的经济效益时选用基轴制如冷拔钢材作轴，不必对轴加工，已能满足加工要求，故采用基轴制。c根据标准件选择基准制当设计的零件与标准件相配时，基准制的选择应依标准件而定。例如滚动轴承外圈与孔的配合应选基轴制；滚动轴承内圈与轴的配合应选基孔制。d采用任意孔、轴公差带组成配合为了满足特殊的配合需要，允许采用任意孔、轴公差带组成配合，既非基准制配合。例如:由于滚动轴承外径与孔的配合已选定孔的公差带为φ25J7，轴承盖与孔的配合，定心精度要求不高，因而其配合应选用间隙配合。
