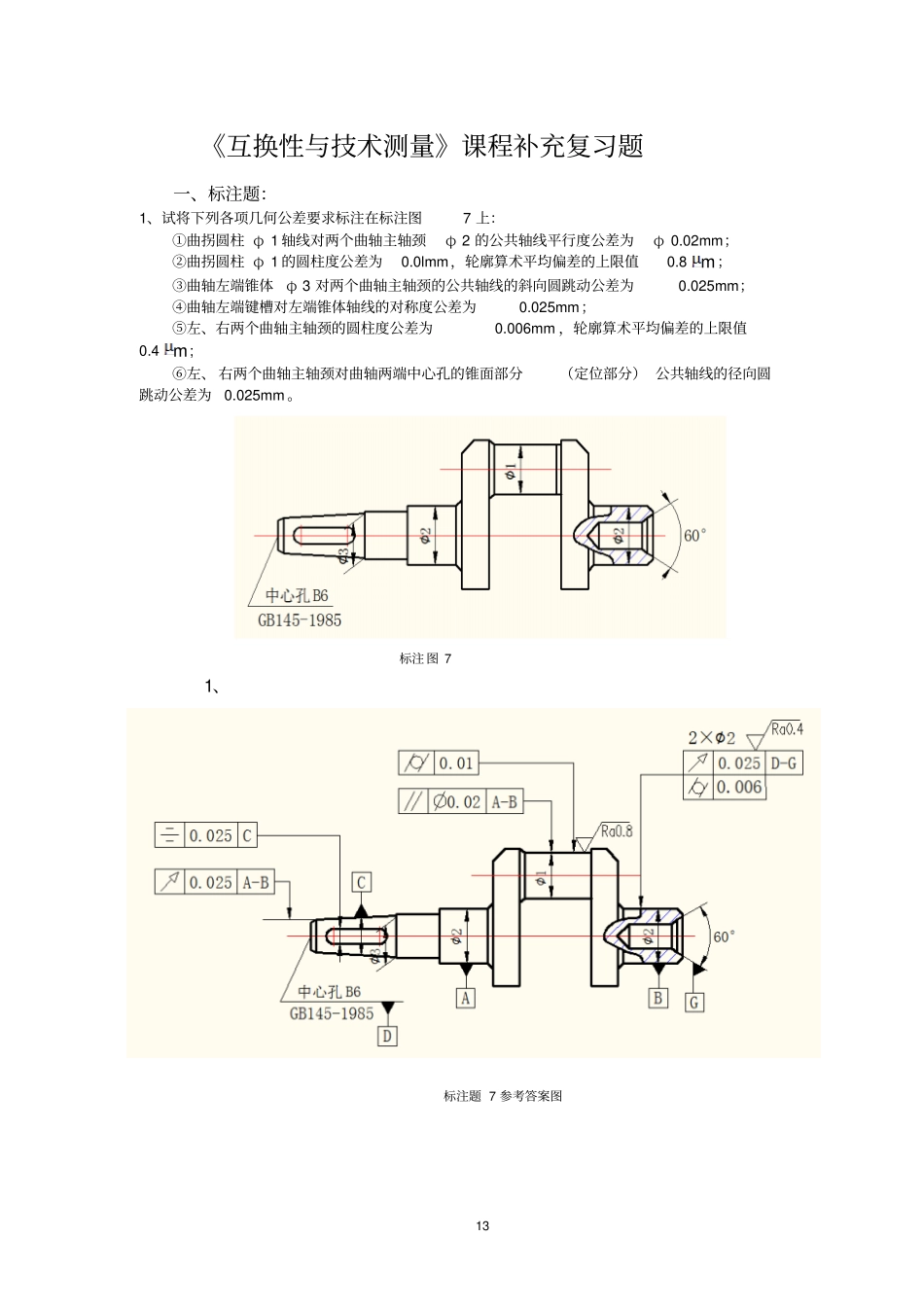

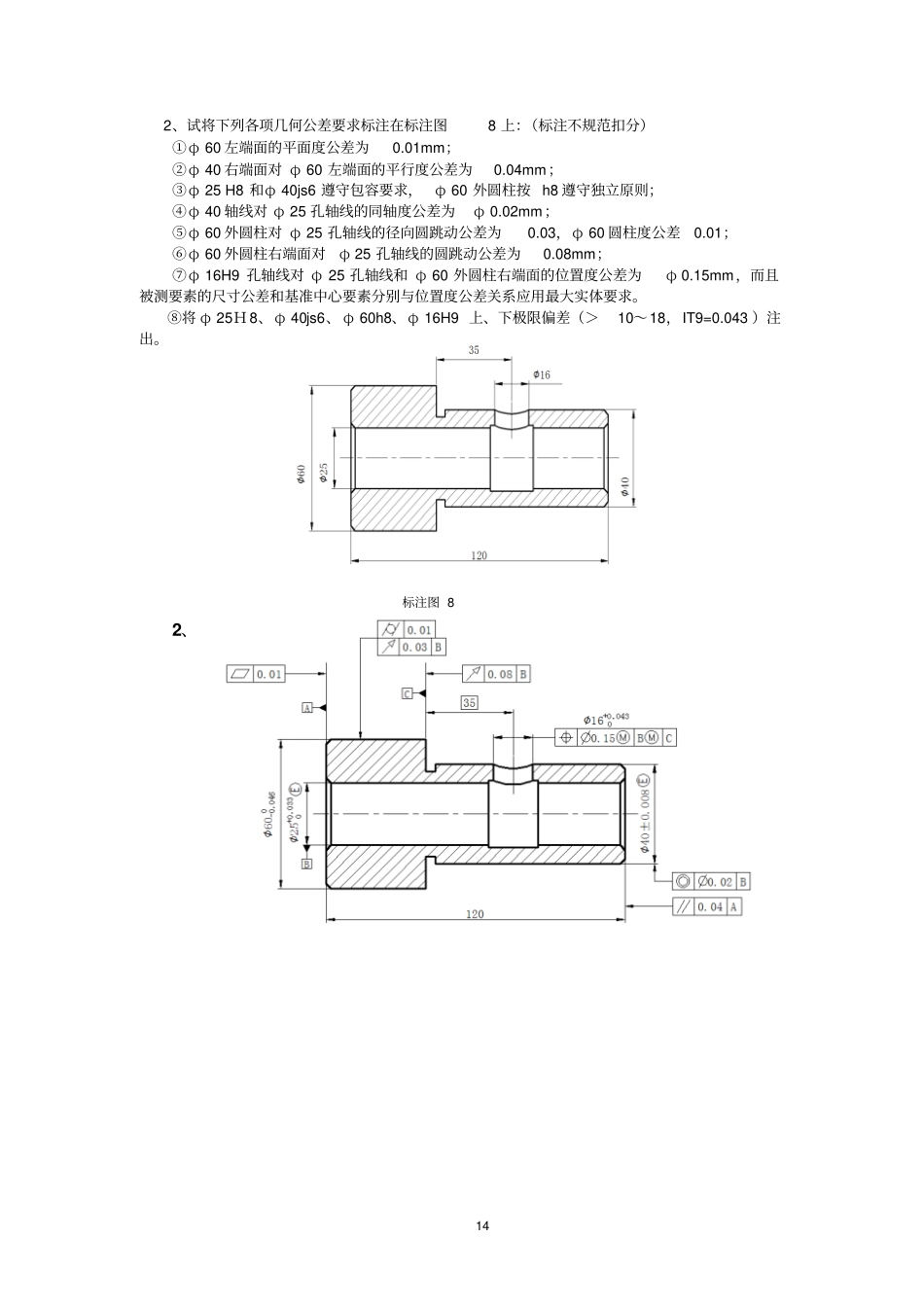

13《互换性与技术测量》课程补充复习题一、标注题：1、试将下列各项几何公差要求标注在标注图7上：①曲拐圆柱φ1轴线对两个曲轴主轴颈φ2的公共轴线平行度公差为φ0.02mm；②曲拐圆柱φ1的圆柱度公差为0.0lmm，轮廓算术平均偏差的上限值0.8m；③曲轴左端锥体φ3对两个曲轴主轴颈的公共轴线的斜向圆跳动公差为0.025mm；④曲轴左端键槽对左端锥体轴线的对称度公差为0.025mm；⑤左、右两个曲轴主轴颈的圆柱度公差为0.006mm，轮廓算术平均偏差的上限值0.4m;⑥左、右两个曲轴主轴颈对曲轴两端中心孔的锥面部分（定位部分）公共轴线的径向圆跳动公差为0.025mm。标注图71、标注题7参考答案图142、试将下列各项几何公差要求标注在标注图8上：（标注不规范扣分）①φ60左端面的平面度公差为0.01mm；②φ40右端面对φ60左端面的平行度公差为0.04mm；③φ25H8和φ40js6遵守包容要求，φ60外圆柱按h8遵守独立原则；④φ40轴线对φ25孔轴线的同轴度公差为φ0.02mm；⑤φ60外圆柱对φ25孔轴线的径向圆跳动公差为0.03，φ60圆柱度公差0.01；⑥φ60外圆柱右端面对φ25孔轴线的圆跳动公差为0.08mm；⑦φ16H9孔轴线对φ25孔轴线和φ60外圆柱右端面的位置度公差为φ0.15mm，而且被测要素的尺寸公差和基准中心要素分别与位置度公差关系应用最大实体要求。⑧将φ25Ｈ8、φ40js6、φ60h8、φ16H9上、下极限偏差（＞10～18，IT9=0.043）注出。标注图82、153、试将下列各项形位公差要求标注在标注图9上：①φ3.5轴线对φ22轴线的同轴度公差为φ0.05；被测要素遵守最大实体要求。②φ10轴线对ф22轴线的同轴度公差为φ0.01；被测要素遵守最大实体要求。③φ10公差带f7,标出极限偏差，它遵守包容要求。圆柱面的圆柱度公差为0.004。④φ3.5为基准轴，公差等级10，注出极限偏差。⑤φ22圆度误差不大于0.009。⑥φ22左、右两端面对φ22轴线的圆跳动误差不大于0.006mm。⑦φ3.5圆柱面最大轮廓高度不超过3.2m，φ22圆柱表面的轮廓算术平均偏差上限值1.6m，φ22圆柱两端面的轮廓算术平均偏差上限值6.3m，下限值3.2m。标注图93、164、将下列文字说明转换成代号，标注在箱体零件图11上：①两个φ20H8孔的轴线对它们的公共轴线的同轴度公差为φ0.02mm；②平面A对两个φ20H8孔的公共轴线的平行度公差为0.015mm；③相距50mm的两平行平面的中心平面对箱体底面的垂直度公差为0.03；④宽度为5mm的槽相对于相距50mm的两平行平面中心平面的对称度公差为0.03。⑤底面的平面度公差为0.01mm，轮廓最大高度的上、下限值分别为6.3m、3.2m。⑥两个φ20H8遵守包容要求，尺寸公差标注按照单件、小批量生产的标注形式。⑦两个孔φ20H8轮廓的算术平均偏差上限值1.6m。标注图114、标注题11参考答案图标注题12参考答案图175、将下列文字说明转换成代号，标注在液压元件零件图12上：①φ505.003.0的圆柱度公差为0.008mm，圆度误差不大于0.005，而且遵守包容要求，圆柱表面的轮廓算术平均偏差上、下限值分别为3.2m、1.6m；②φ18d11外圆柱面的轴线对φ505.003.0内孔轴线的同轴度误差不大于φ0.02mm；③B面的平面度公差为0.01mm，B面对φ505.003.0轴线的圆跳动公差0.04，C面对B面的平行度公差0.03，B、C、F面轮廓最大高度的上限值分别为1.6m、3.2m和6.3m；④端面Ｆ面对φ505.003.0轴线的圆跳动公差为0.04mm；⑤φ12b11外圆柱面轴线对φ505.003.0内孔轴线的同轴度公差为φ0.016mm；⑥90°密封锥面G轴线对φ505.003.0内孔轴线的同轴度公差为φ0.016mm；⑦90°密封锥面G的圆度公差为0.002mm，其轮廓算术平均偏差上限值为0.8m。标注图125、18二、改错题1、分别指出以下各图（左图）所示几何公差标注的错误，并改正在各裸图（右图）上（几何公差项目不允许变更或删除）：(e)(e)1、改错题组1（e）参考答案图改错题组1（f）参考答案图192、将图2-1所示几何公差标注中的错误改正在裸图2-2中（不允许变更几何公差项目）。错误标注图2-12、改错题：改错题2参考答案图203、将图3-1所示几何公差标注中的错误改正在裸图3-2中（不允许变更几何公差项目）。错误标注图3-13、改错题：改错题3参考答案图（此图缺“改正表面粗糙度标注错误”）214、将图4-1所示几...
