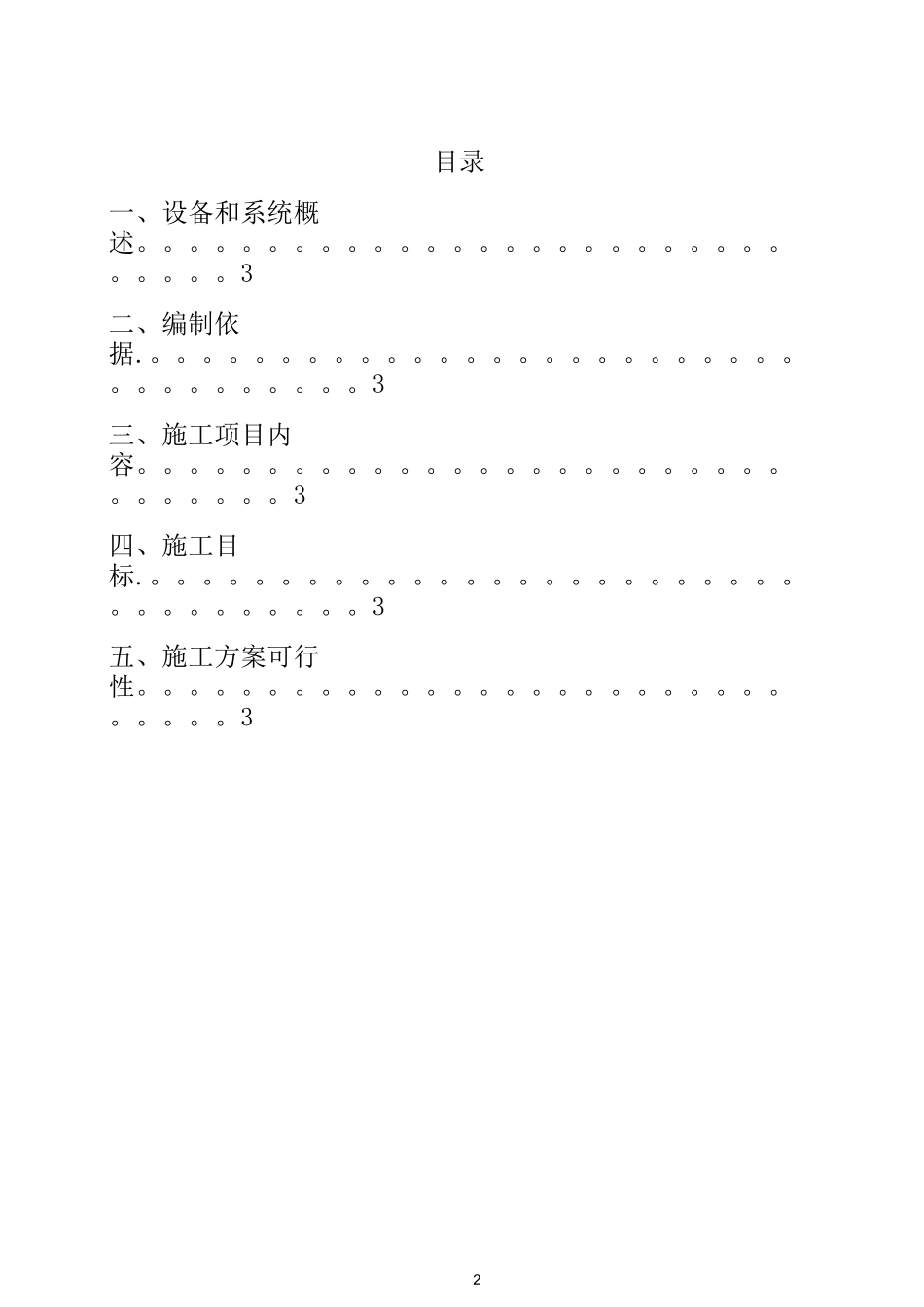

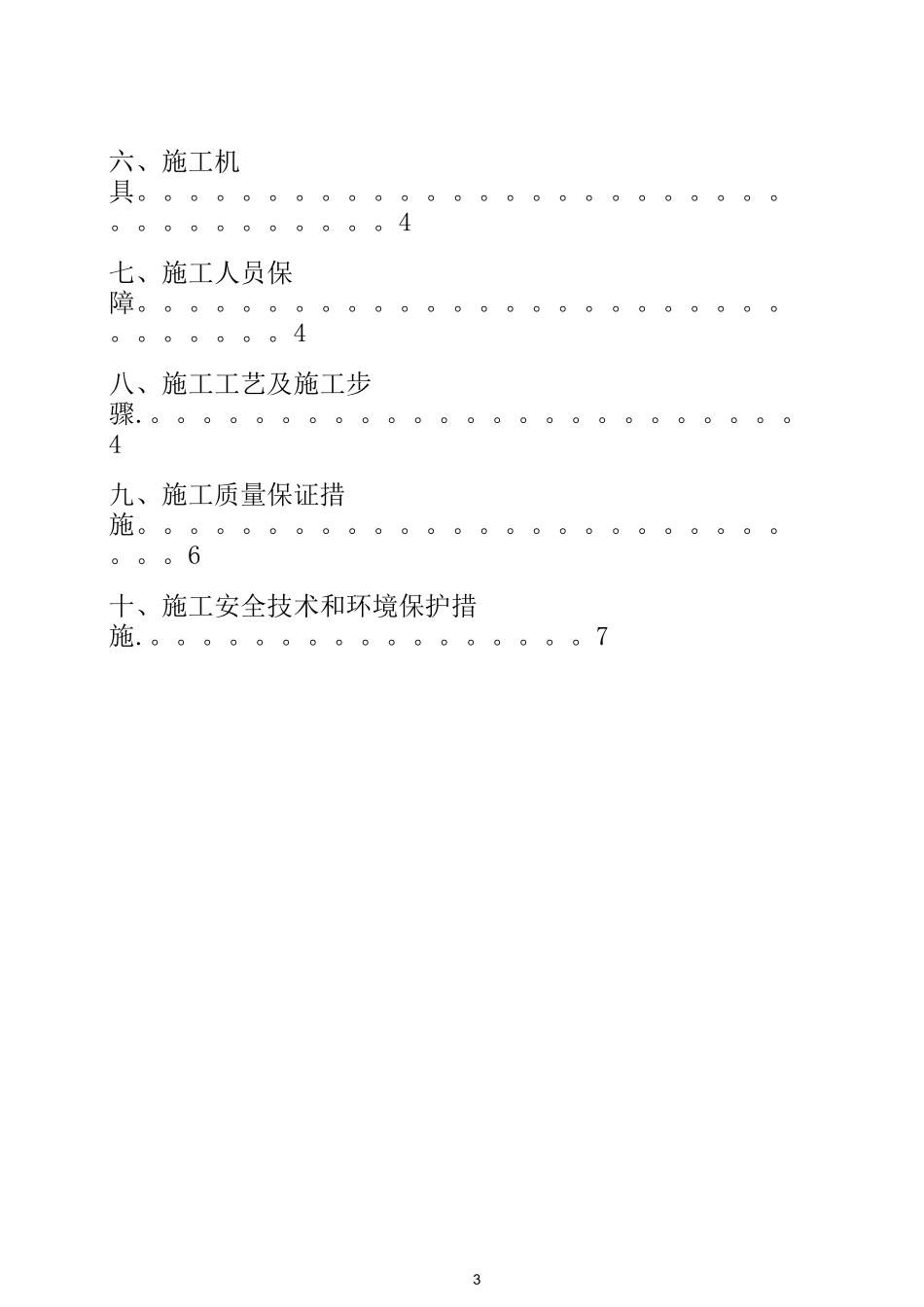

1####有限公司＃2汽轮机吊转子施工方案编写：审核：批准：日期：2011年8月28日2目录一、设备和系统概述。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3二、编制依据.。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3三、施工项目内容。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3四、施工目标.。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3五、施工方案可行性。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。33六、施工机具。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4七、施工人员保障。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。4八、施工工艺及施工步骤.。。。。。。。。。。。。。。。。。。。。。。。。。4九、施工质量保证措施。。。。。。。。。。。。。。。。。。。。。。。。。。。。6十、施工安全技术和环境保护措施.。。。。。。。。。。。。。。。。。74一、设备和系统概述##电厂是N300-16.7/537/537-8型（合缸）汽轮机，是东方汽轮机厂设计制造的第八代亚临界300MW的优化机型之一，是一次中间再热两缸两排汽凝汽式汽轮机，与相应容量的锅炉和汽轮发电机配套，构成大型火力发电机组，在电网中以带基本负荷为主，也可承担部分调峰任务。二、编制依据1、《电力建设施工及验收技术规范》；2、《火电施工质量检验及评定标准》；3、《电力建设安全工作规程》（火力发电厂部分）；三、施工项目内容根据##电厂大修项目单对汽轮机本体部分高中低压缸进行解体检查性大修，对转子进行常规性检查及清扫。四、施工目标把高中压转子和低压转子安全平稳的吊离气缸，放置到检修场地的铁马上，对其进行检查及清扫，检修工作结束后安全的恢复到汽缸，保证设备能安全稳定的运行。五、施工方案的可行性根据本方案依据：《电力建设施工及验收技术规范》、《火电施工质量检验及评定标准》、《电力建设安全工作规程》（火力发电厂部分）、##电厂#2机A级检修项目单编制，确定可行。5六、施工机具序号名称规格或图号材质单位数量备注1撬杠1.5米个22专用扁担个13专用钢丝绳根44麻绳10米条1七、施工人员保障技术监督：姚电人员：总负责人：安全负责人：起吊负责人：施工负责人：质量负责人:八、施工步骤及施工工艺起吊准备―起吊转子_放置转子起吊准备：分析设备状况1、查阅并分析以下资料：转子重量、转子周围吊点情况、转子周围可能有影响转子起吊的附件等；2、准备起吊使用的工器具；3、落实并合理分配劳动力；4、设立独立工作区域，无关人员撤离汽缸；65、工作负责人在开工前向工作班人员交待情况、安全措施及注意事项；6、现场准备：确认检修设备定置图，布置检修场地（隔离）；地面辅橡皮垫；7、专用工具柜和专用工具到位；转子支架稳固摆放好、间距合理正确并清理净。汽轮机转子起吊：1、吊前要确认转子上的汽封体、隔板套等已经拆卸并吊走，对轮已分离；高中压转子起吊前要确认主油泵上部已拆离；2、拆除转子上可能影响起吊的附件如浮动油挡等；3、拆除影响起吊工具安装的部件如下油挡和附属管道等；4、根据转子重量选择合适的吊绳和专用扁担；5、检查起吊专用工具、吊绳,确保专用工具及吊绳合格；6、根据说明书的尺寸调整专用工具的吊点位置和绳索的长度和专用扁担的跨距。7、起吊汽轮机转子：7.1吊绳和工具捆绑转子吊点部位，工作负责人确认捆绑吊点牢固、可靠、找正转子吊点的中心；7.2工作负责人指挥行车使吊绳绷紧一定力度,确认四根吊绳承受力度基本一致,如有不相同,查找原因后调整至合格；7.3负责人指挥行车起吊转子,起吊过程中只能有一个人指挥行车。77.4起吊前，先将水平仪入在转子的两端轴径上，观察保持起吊水平。两端对轮之间要加木板隔离以防止转子轴向串动；7.5起吊微升初期，观察转子两端的起升高度保持水平,并防止两端轴瓦浮起,并采用耳听、眼看、行车负荷变化等多方面措施，观察转子起吊情况，以防动静部分相互产生碰撞。转子吊出过程中始终注意控制转子的平稳，用麻绳拴在转子对轮上,防止转子偏转和...
