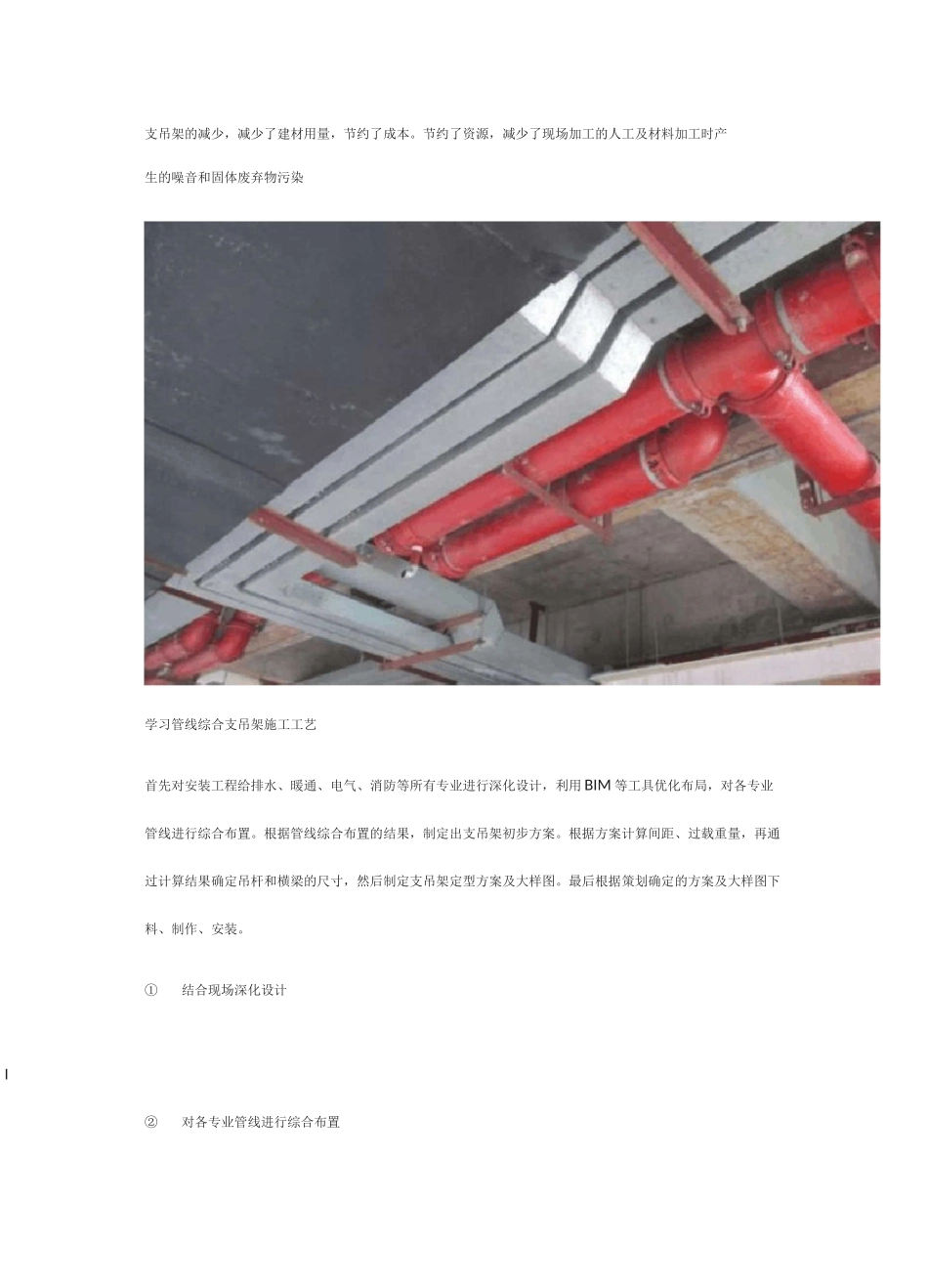

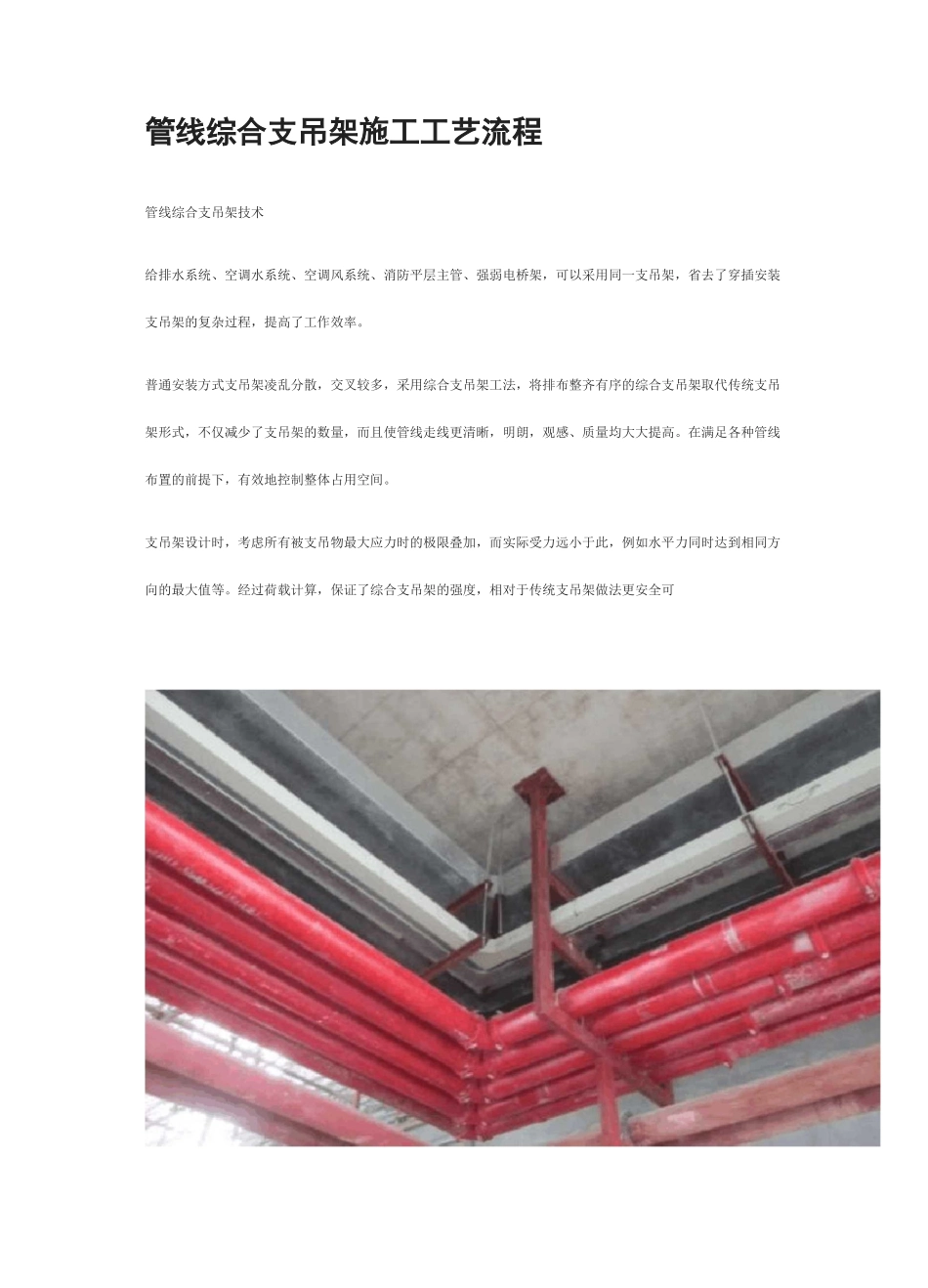

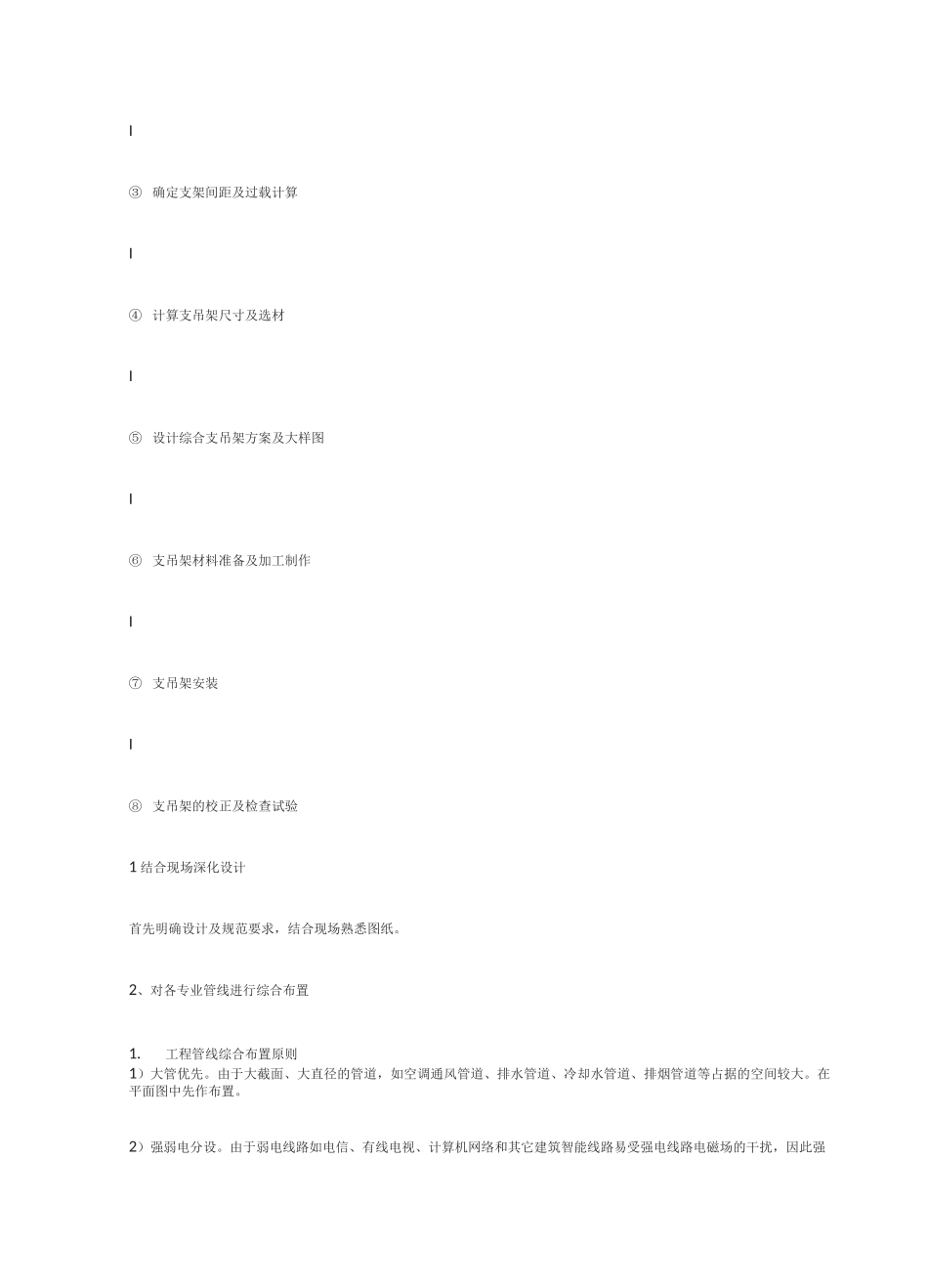

管线综合支吊架施工工艺流程管线综合支吊架技术给排水系统、空调水系统、空调风系统、消防平层主管、强弱电桥架，可以采用同一支吊架，省去了穿插安装支吊架的复杂过程，提高了工作效率。普通安装方式支吊架凌乱分散，交叉较多，采用综合支吊架工法，将排布整齐有序的综合支吊架取代传统支吊架形式，不仅减少了支吊架的数量，而且使管线走线更清晰，明朗，观感、质量均大大提高。在满足各种管线布置的前提下，有效地控制整体占用空间。支吊架设计时，考虑所有被支吊物最大应力时的极限叠加，而实际受力远小于此，例如水平力同时达到相同方向的最大值等。经过荷载计算，保证了综合支吊架的强度，相对于传统支吊架做法更安全可I支吊架的减少，减少了建材用量，节约了成本。节约了资源，减少了现场加工的人工及材料加工时产生的噪音和固体废弃物污染学习管线综合支吊架施工工艺首先对安装工程给排水、暖通、电气、消防等所有专业进行深化设计，利用BIM等工具优化布局，对各专业管线进行综合布置。根据管线综合布置的结果，制定出支吊架初步方案。根据方案计算间距、过载重量，再通过计算结果确定吊杆和横梁的尺寸，然后制定支吊架定型方案及大样图。最后根据策划确定的方案及大样图下料、制作、安装。①结合现场深化设计②对各专业管线进行综合布置I③确定支架间距及过载计算I④计算支吊架尺寸及选材I⑤设计综合支吊架方案及大样图I⑥支吊架材料准备及加工制作I⑦支吊架安装I⑧支吊架的校正及检查试验1结合现场深化设计首先明确设计及规范要求，结合现场熟悉图纸。2、对各专业管线进行综合布置1.工程管线综合布置原则1）大管优先。由于大截面、大直径的管道，如空调通风管道、排水管道、冷却水管道、排烟管道等占据的空间较大。在平面图中先作布置。2）强弱电分设。由于弱电线路如电信、有线电视、计算机网络和其它建筑智能线路易受强电线路电磁场的干扰，因此强电线路与弱电线路不应敷设在同一个电缆槽内。3）有压让无压。指有压管道和无压管道。无压管道•如生活污水、粪便污水排水管、雨排水管、冷凝水排水管等都是靠重力排水，因此冰平管段必须保持一定的坡度，是顺利排水的必要和充分条件。所以在与有压管道交叉时，有压管道应避让。4）电气避热避水。在热水管道、蒸汽管道的上方及水管的垂直下方不宜布置电气线路。2.综合考虑各专业特性1）综合支吊架施工技术的关键是熟悉各专业管线的特性，有压管道、桥架走向相对不受限制，只要适当考虑节约即可，而对于排水、空调冷凝水等无压管道，坡度是必须要考虑的因素，且不宜受其它管线影响其路由，以确保坡度合理，排水通畅。2）考虑保温、隔热垫的设置高度。3）风道是空间占用最大的，可以考虑在支吊架上设二层支吊架把风道架高的办法，这样风道下面还可以有走管线的空间。4）了解各专业管线的支吊架设置要求,确定合理的支吊架布置间距、形式、材质及规格型号。5）考虑装饰施工的吊顶龙骨施工情况，特别是主龙骨的设置，明确其布置位置，高度尺寸。3.明确支吊架的综合布局，利用计算机画出初步施工布置图，明确布置方案。根据初步确定布置情况现场核实方案的可行性，依据具体墙体设置情况，顶部梁板分布情况，结合盘管、风机等设备的位置情况，进行方案的调整，确定支吊架形式、材质，型号的规格，最终达到方案切实可行。3、确定支架间距及过载计算1.管架计算间距管架计算间距可定为1.5米，3.0米，6.0米三种。2.过载计算1)设备、风道、电缆桥架、各类管道自重设备、风道自重参照设备出厂合格证及检测报告具体数据；电缆桥架自重参照《五金手册》进行计算;各类钢制管道自重，管径DN15~DN150按照国家标准《低压流体输送用焊接钢管》的普通钢管，管径DN200~DN500按照国家标准《输送流体用无缝钢管》的最小壁厚管重计算。塑料管道自重，管径20mm~315mm按照国家标准《给水用硬聚氯乙烯管材》的管重计算。2)安装过载计算设备按动载承重计算；风道按风道自重计算；电缆桥架按承载电缆重量及桥架自重之和计算，各类管道重量按保温管与不保温管两种情况计算。(1)保温管道：按设计管架间距的管道自重、满管水重、60mm厚度保温层重以及以上三项...
