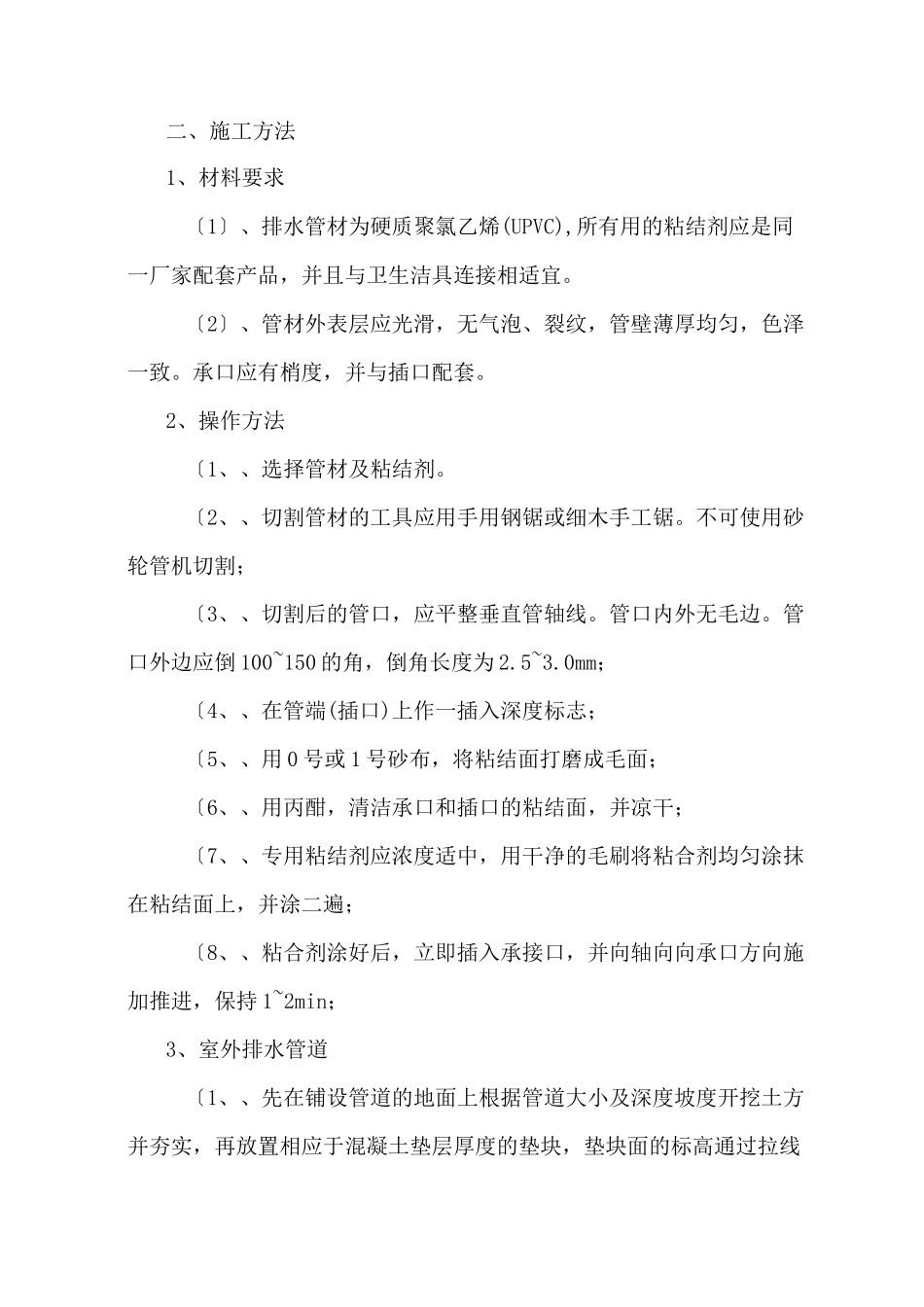

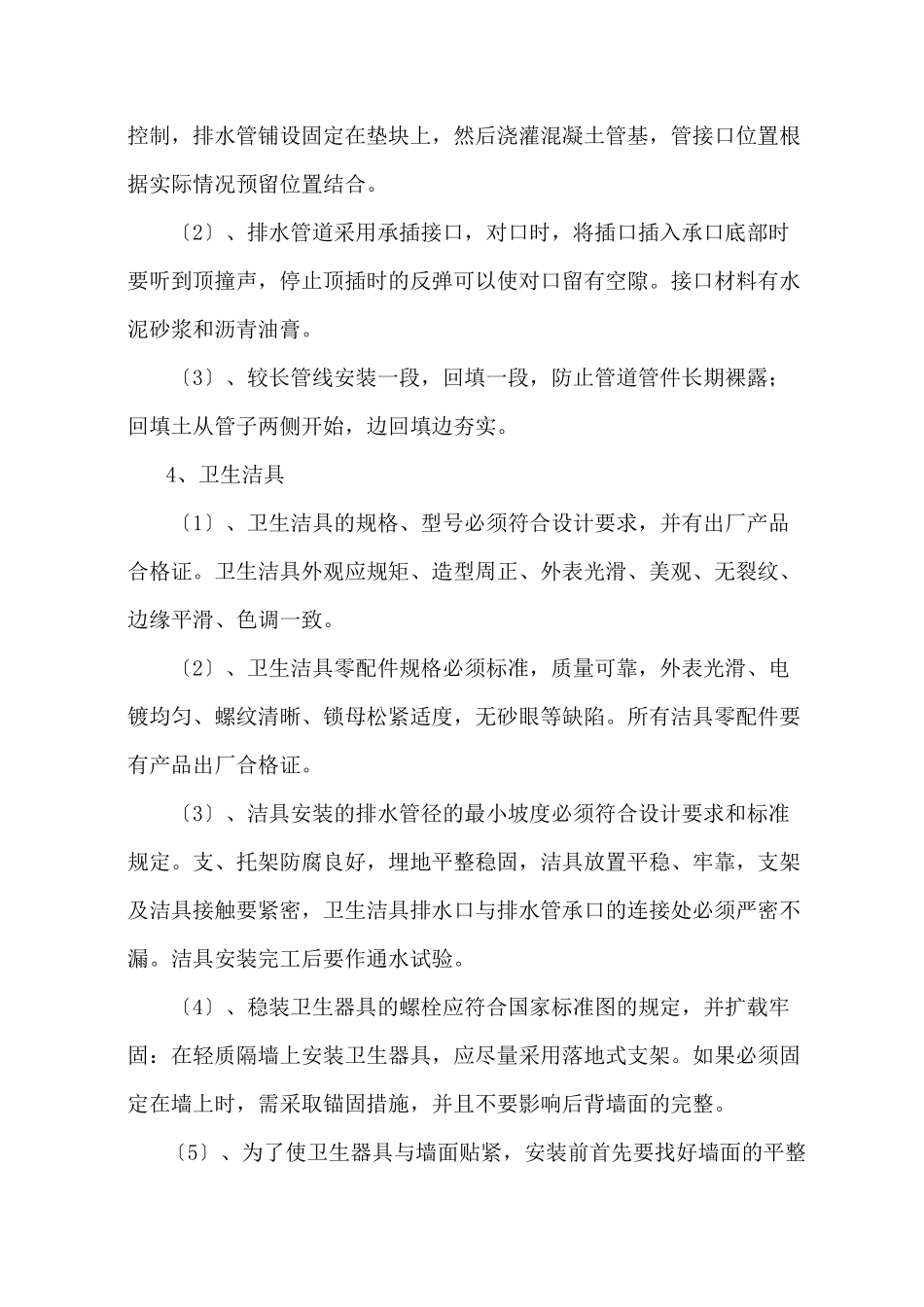

给排水及消防工程施工组织方案一、工艺流程1、消防管道及设备安装工艺流程安装准备一管道放线一支架制安一干管安装一阀门安装一立管安装f支管、管网安装f管道冲洗一管道试压f泵房设备连接f配合系统调试。2、室内给水管道安装工艺流程安装准备f预制加工f干管安装f立管安装f支管安装f洁具安装f管道试压f管道冲洗f系统调试。3、室内排水管道安装工艺流程安装准备f锻制加工f干管安装f立管安装f支管安装f卡件固定f封口堵洞f闭水试验。4、室外排水管安装工艺流程安装准备f预制加工f管基素土夯实f管基垫块放置f排水管放置、固定f浇灌管座f管道接口、检查口施工f管侧、管顶施工5、卫生洁具安装工艺流程安装准备f卫生洁具及配件检验f卫生洁具安装f卫生洁具配件预装f卫生洁具稳装f卫生洁具与墙、地缝隙处理f卫生洁具外观检查f通水试验。二、施工方法1、材料要求〔1〕、排水管材为硬质聚氯乙烯(UPVC),所有用的粘结剂应是同一厂家配套产品，并且与卫生洁具连接相适宜。〔2〕、管材外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。承口应有梢度，并与插口配套。2、操作方法〔1、、选择管材及粘结剂。〔2、、切割管材的工具应用手用钢锯或细木手工锯。不可使用砂轮管机切割；〔3、、切割后的管口，应平整垂直管轴线。管口内外无毛边。管口外边应倒100~150的角，倒角长度为2.5~3.0mm；〔4、、在管端(插口)上作一插入深度标志；〔5、、用0号或1号砂布，将粘结面打磨成毛面；〔6、、用丙酣，清洁承口和插口的粘结面，并凉干；〔7、、专用粘结剂应浓度适中，用干净的毛刷将粘合剂均匀涂抹在粘结面上，并涂二遍；〔8、、粘合剂涂好后，立即插入承接口，并向轴向向承口方向施加推进，保持1~2min；3、室外排水管道〔1、、先在铺设管道的地面上根据管道大小及深度坡度开挖土方并夯实，再放置相应于混凝土垫层厚度的垫块，垫块面的标高通过拉线控制，排水管铺设固定在垫块上，然后浇灌混凝土管基，管接口位置根据实际情况预留位置结合。〔2〕、排水管道采用承插接口，对口时，将插口插入承口底部时要听到顶撞声，停止顶插时的反弹可以使对口留有空隙。接口材料有水泥砂浆和沥青油膏。〔3〕、较长管线安装一段，回填一段，防止管道管件长期裸露；回填土从管子两侧开始，边回填边夯实。4、卫生洁具〔1〕、卫生洁具的规格、型号必须符合设计要求，并有出厂产品合格证。卫生洁具外观应规矩、造型周正、外表光滑、美观、无裂纹、边缘平滑、色调一致。〔2〕、卫生洁具零配件规格必须标准，质量可靠，外表光滑、电镀均匀、螺纹清晰、锁母松紧适度，无砂眼等缺陷。所有洁具零配件要有产品出厂合格证。〔3〕、洁具安装的排水管径的最小坡度必须符合设计要求和标准规定。支、托架防腐良好，埋地平整稳固，洁具放置平稳、牢靠，支架及洁具接触要紧密，卫生洁具排水口与排水管承口的连接处必须严密不漏。洁具安装完工后要作通水试验。〔4〕、稳装卫生器具的螺栓应符合国家标准图的规定，并扩载牢固：在轻质隔墙上安装卫生器具，应尽量采用落地式支架。如果必须固定在墙上时，需采取锚固措施，并且不要影响后背墙面的完整。〔5〕、为了使卫生器具与墙面贴紧，安装前首先要找好墙面的平整部位，然后再用水平尺找好卫生器具的水平；使用的卫生器具支架，应符合国家标准图要求，要有足够的刚度和稳定性；需要预埋螺栓固定的卫生器具，不允许后剔孔埋螺栓用射钉枪锚定的方法(易破坏防水层)。〔6〕、背水箱坐便器安装将坐便器预留排水口周围清理干净，取下临时管堵，检查管内有无杂物，将坐便器出水口对准预留排水口找平找正后，装好固定螺栓，将坐便器排水口及排水管口周围抹上油灰后将便器对准螺栓找平，找正，螺栓上套好胶皮垫，眼圈上螺母拧至松紧适度；将水箱固定螺栓装在墙上，将水箱挂在螺栓上找平，找正，与坐便器中心对正，螺栓上套好胶皮垫，带上眼圈，螺母拧至松紧适度。〔7〕、洗脸盆安装将脸盆支架找平载牢，将脸盆置于支架上找平，找正，带上螺栓松紧适度，然后将存水弯上节拧在排水口上，再将存水弯的缠油盘根绳插在排水管口内，将胶垫放在存水弯的连接处，把螺母用手拧紧后调直找正，再用扳手拧至松紧...
