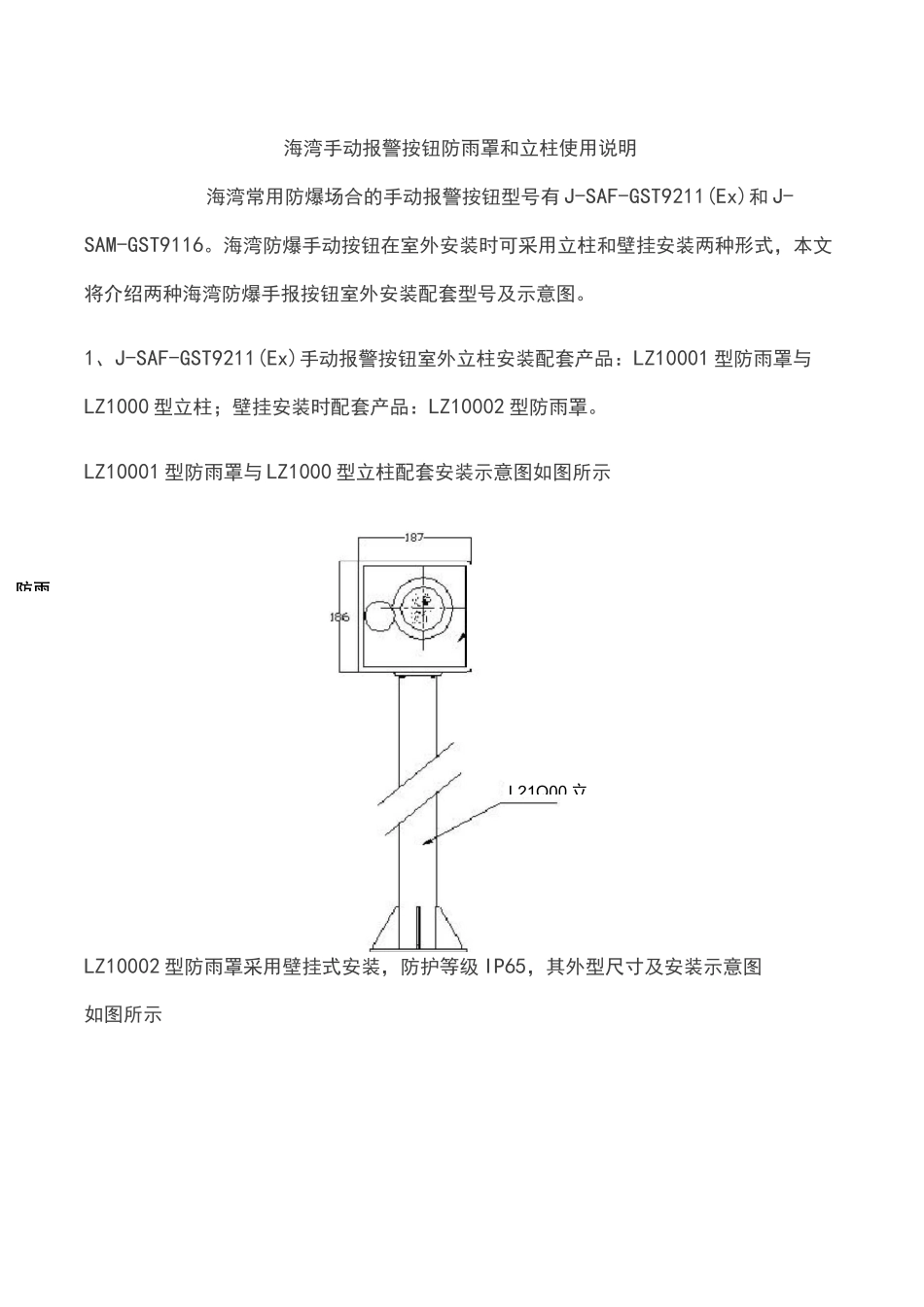

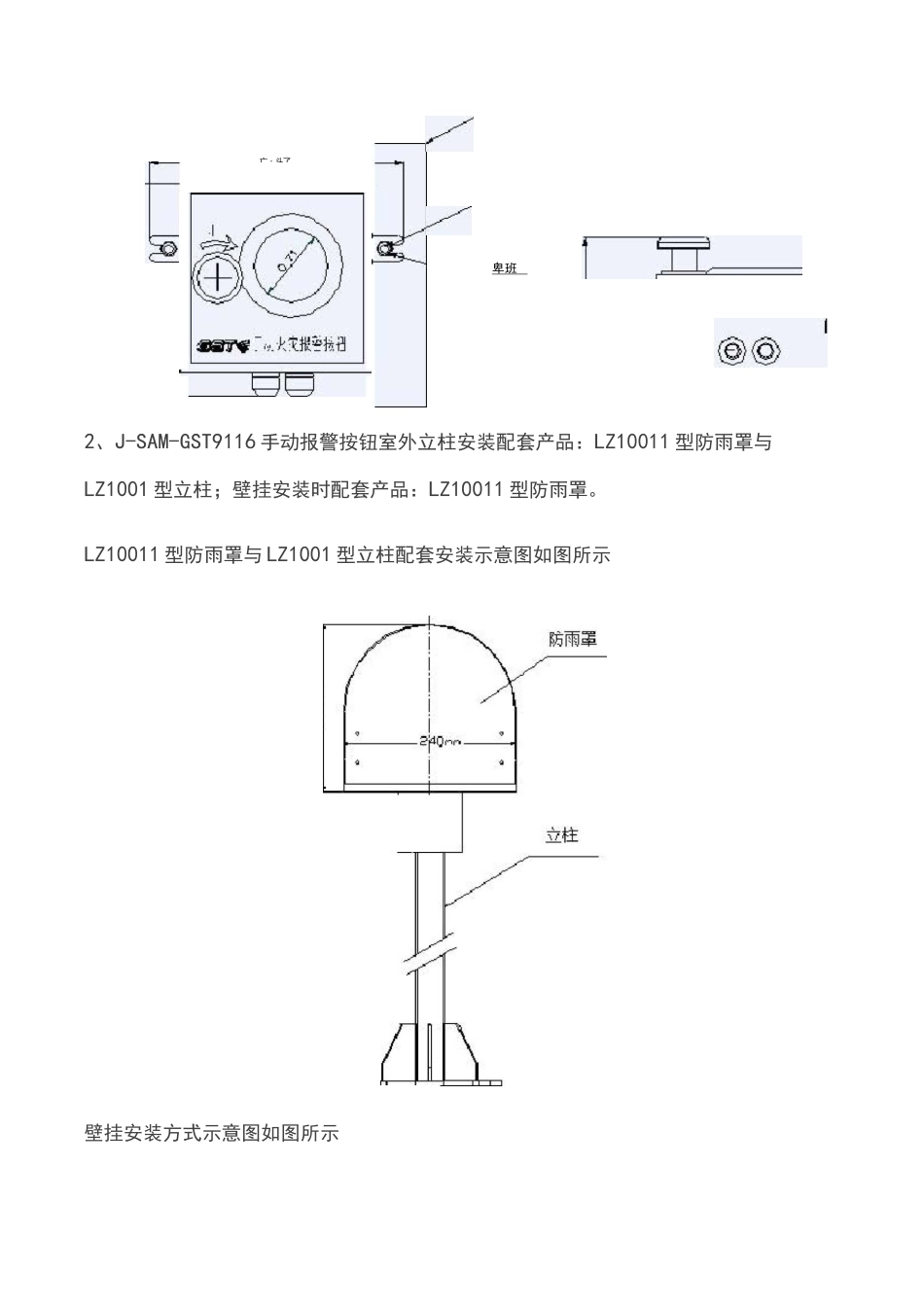

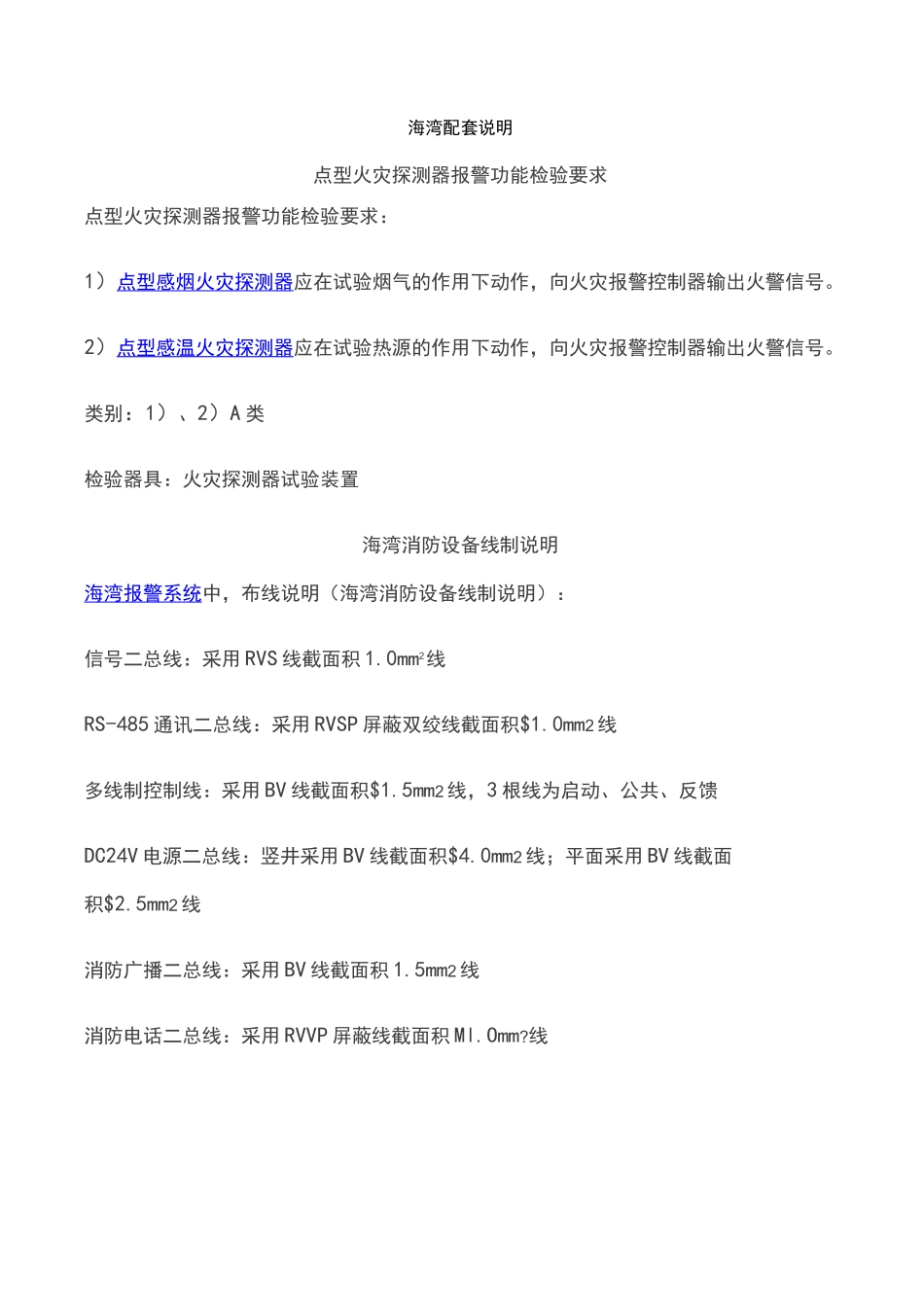

海湾配套说明点型火灾探测器报警功能检验要求点型火灾探测器报警功能检验要求：1）点型感烟火灾探测器应在试验烟气的作用下动作，向火灾报警控制器输出火警信号。2）点型感温火灾探测器应在试验热源的作用下动作，向火灾报警控制器输出火警信号。类别：1）、2）A类检验器具：火灾探测器试验装置海湾消防设备线制说明海湾报警系统中，布线说明（海湾消防设备线制说明）：信号二总线：采用RVS线截面积1.0mm2线RS-485通讯二总线：采用RVSP屏蔽双绞线截面积$1.0mm2线多线制控制线：采用BV线截面积$1.5mm2线，3根线为启动、公共、反馈DC24V电源二总线：竖井采用BV线截面积$4.0mm2线；平面采用BV线截面积$2.5mm2线消防广播二总线：采用BV线截面积1.5mm2线消防电话二总线：采用RVVP屏蔽线截面积Ml.Omm?线海湾手动报警按钮防雨罩和立柱使用说明海湾常用防爆场合的手动报警按钮型号有J-SAF-GST9211(Ex)和J-SAM-GST9116。海湾防爆手动按钮在室外安装时可采用立柱和壁挂安装两种形式，本文将介绍两种海湾防爆手报按钮室外安装配套型号及示意图。1、J-SAF-GST9211(Ex)手动报警按钮室外立柱安装配套产品：LZ10001型防雨罩与LZ1000型立柱；壁挂安装时配套产品：LZ10002型防雨罩。LZ10001型防雨罩与LZ1000型立柱配套安装示意图如图所示LZ10002型防雨罩采用壁挂式安装，防护等级IP65，其外型尺寸及安装示意图如图所示防雨L21Q00立防雨卑班big2、J-SAM-GST9116手动报警按钮室外立柱安装配套产品：LZ10011型防雨罩与LZ1001型立柱；壁挂安装时配套产品：LZ10011型防雨罩。LZ10011型防雨罩与LZ1001型立柱配套安装示意图如图所示壁挂安装方式示意图如图所示亡・斗了海湾电话插孔8312接线末端接4.7kQ终端电阻海湾GST-LD-8312消防电话插孔端子XT1电话线输入端，端子XT2电话线输出端，接下一个电话插孔，最末端电话插孔XT2接线端子接4.7kQ终端电阻。GST-LD-8312插孔需配套8304电话接口使用GST-LD-8312消防电话插孔需通过GST-LD-8304消防电话接口接入消防电话系统，不能直接接入消防电话总线。多个8312消防电话插孔可并连使用，接线方便、灵活。每只GST-LD-8304消防电话接口最多可连接100只消防电话插孔。GST-TS-100A电话分机与8304电话接口配合使用每个GST-TS-100A型消防电话分机需要配接1个GST-LD-8304型消防电话接口。将电话线插头插入GST-LD-8304型消防电话接口的电话插孔内。GST-QKP01驱动钢瓶电磁阀与附加元件配套使用GST-QKP01驱动钢瓶电磁阀输出的布线方式如图所示。附加元件应置于线路的末端、接近钢瓶电磁阀处。控制器DC-海湾GST-LD-D06电源盘配套24Ah/12V蓄电池海湾GST-LD-D06型智能电源盘以交流220V作为主电源，同时可外接DC24V/24Ah蓄电池作为备电。根据电源回路分别配置24Vh/12V电池2节、4节、6节。海湾D02电源盘需配套2节24Ah/12V蓄电池海湾GST-LD-D02型智能电源盘以交流220V作为主电源，同时可外接2节DC24V/24Ah蓄电池作为备电。GST-LD-KZ014控制盘与ZD-01终端器配合使用GST-LD-KZ014直接控制输出与外部被控设备连接（GST-LD-KZ014控制盘与ZD-01终端器配合使用）如图所示：1N540直磯栓制输出COM1lOCOMII02COM12-S-0-0-4.7kT终端电阻握黄被控设备ZOOL终端曙S+S-0-0+b）启、停双控设备注意：由于GST-LD-KZ014直接控制输出具有检线功能，当需要直接控制输出与总线模块共同控制同一被控设备时，二者不能直接并联使用，直接控制输出端需要增加继电器，以免影响检线。ZD-01终端黠S+5-CF0+终端电GST-LD-8302切换模块与8301模块配合使用GST-LD-8302型切换模块专门用来与GST-LD-8301型模块配合使用，实现对现场大电流（直流）启动设备的控制及交流220V设备的转换控制，以防由于使用GST-LD-8301型模块直接控制设备造成将交流电源引入控制系统总线的危险。GST-LD-8302切换模块与8301模块配合使用控制交流设备的方法如图2-47所示：图2-47Z1T圈2-3GST-LD-8300输入模块需与4.7kQ电阻配合使用GST-LD-8300输入模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kQ的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7k...
