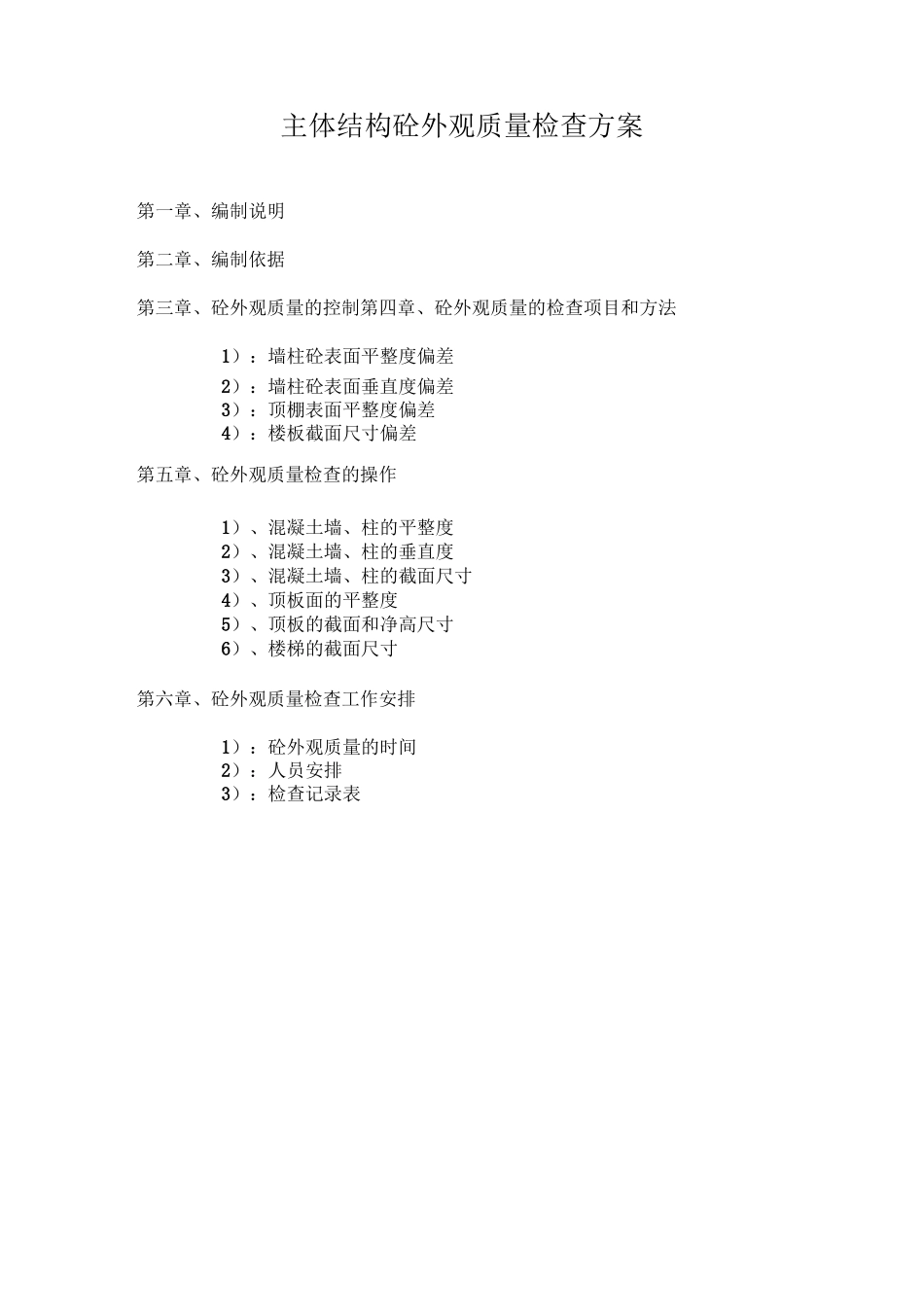

主体结构砼外观质量检查方案_第1页
1/10

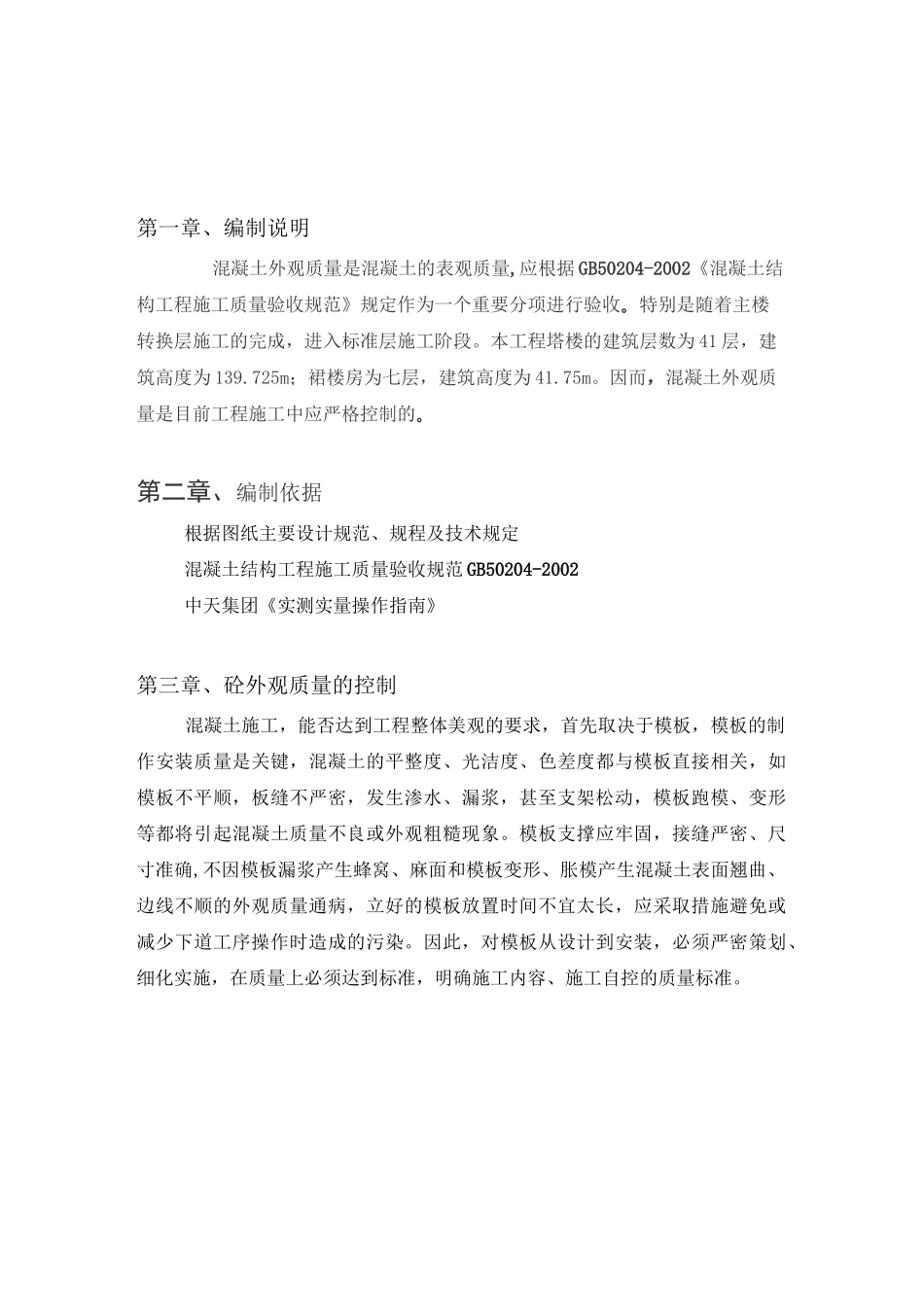

主体结构砼外观质量检查方案_第2页
2/10

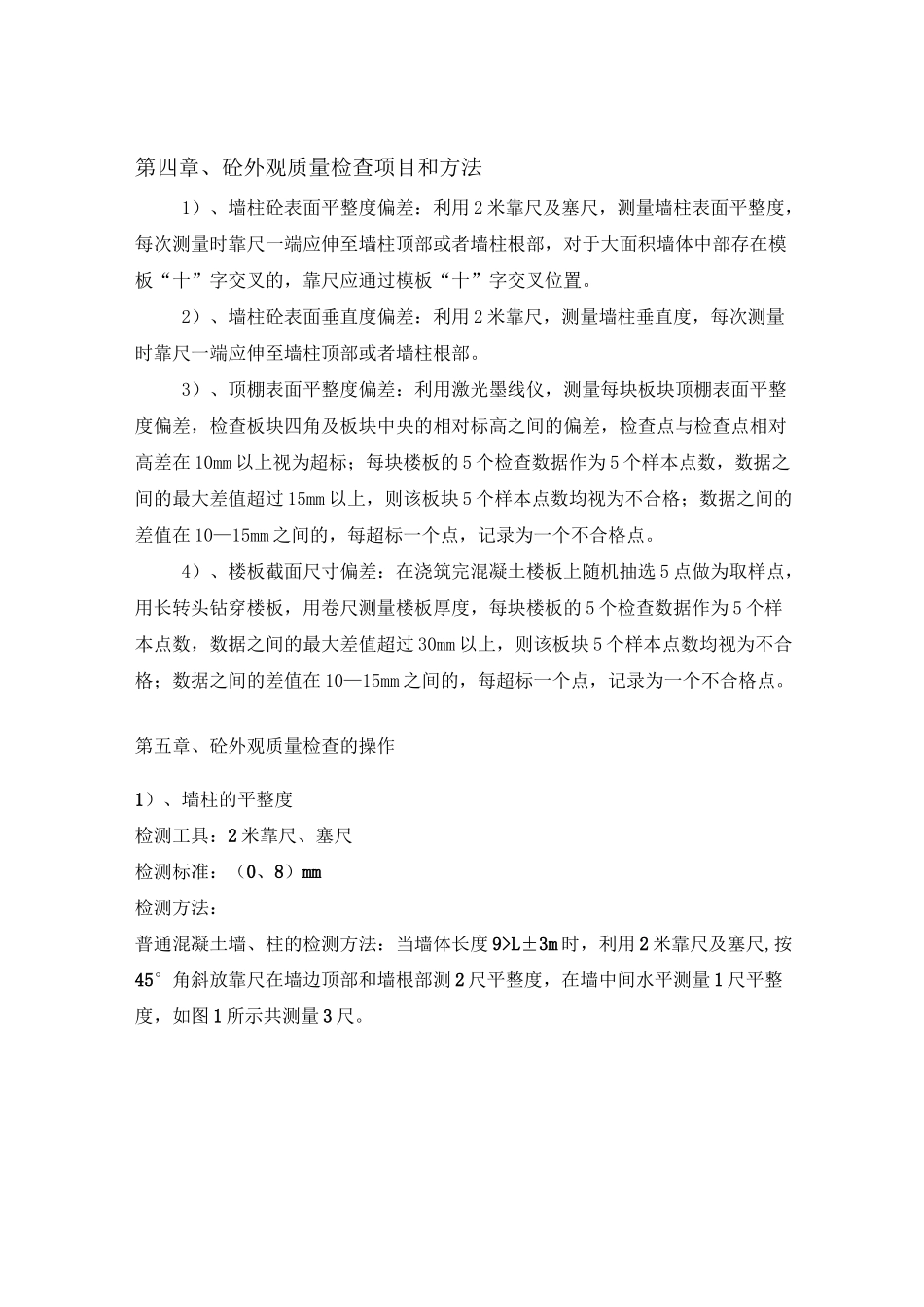

主体结构砼外观质量检查方案_第3页
3/10
主体结构砼外观质量检查方案第一章、编制说明第二章、编制依据第三章、砼外观质量的控制第四章、砼外观质量的检查项目和方法1):墙柱砼表面平整度偏差2):墙柱砼表面垂直度偏差3):顶棚表面平整度偏差4):楼板截面尺寸偏差第五章、砼外观质量检查的操作1)、混凝土墙、柱的平整度2)、混凝土墙、柱的垂直度3)、混凝土墙、柱的截面尺寸4)、顶板面的平整度5)、顶板的截面和净高尺寸6)、楼梯的截面尺寸第六章、砼外观质量检查工作安排1):砼外观质量的时间2):人员安排3):检查记录表第一章、编制说明混凝土外观质量是混凝土的表观质量,应根据GB50204-2002《混凝土结构工程施工质量验收规范》规定作为一个重要分项进行验收。特别是随着主楼转换层施工的完成,进入标准层施工阶段。本工程塔楼的建筑层数为41层,建筑高度为139.725m;裙楼房为七层,建筑高度为41.75m。因而,混凝土外观质量是目前工程施工中应严格控制的。第二章、编制依据根据图纸主要设计规范、规程及技术规定混凝土结构工程施工质量验收规范GB50204-2002中天集团《实测实量操作指南》第三章、砼外观质量的控制混凝土施工,能否达到工程整体美观的要求,首先取决于模板,模板的制作安装质量是关键,混凝土的平整度、光洁度、色差度都与模板直接相关,如模板不平顺,板缝不严密,发生渗水、漏浆,甚至支架松动,模板跑模、变形等都将引起混凝土质量不良或外观粗糙现象。模板支撑应牢固,接缝严密、尺寸准确,不因模板漏浆产生蜂窝、麻面和模板变形、胀模产生混凝土表面翘曲、边线不顺的外观质量通病,立好的模板放置时间不宜太长,应采取措施避免或减少下道工序操作时造成的污染。因此,对模板从设计到安装,必须严密策划、细化实施,在质量上必须达到标准,明确施工内容、施工自控的质量标准。第四章、砼外观质量检查项目和方法1)、墙柱砼表面平整度偏差:利用2米靠尺及塞尺,测量墙柱表面平整度,每次测量时靠尺一端应伸至墙柱顶部或者墙柱根部,对于大面积墙体中部存在模板“十”字交叉的,靠尺应通过模板“十”字交叉位置。2)、墙柱砼表面垂直度偏差:利用2米靠尺,测量墙柱垂直度,每次测量时靠尺一端应伸至墙柱顶部或者墙柱根部。3)、顶棚表面平整度偏差:利用激光墨线仪,测量每块板块顶棚表面平整度偏差,检查板块四角及板块中央的相对标高之间的偏差,检查点与检查点相对高差在10mm以上视为超标;每块楼板的5个检查数据作为5个样本点数,数据之间的最大差值超过15mm以上,则该板块5个样本点数均视为不合格;数据之间的差值在10—15mm之间的,每超标一个点,记录为一个不合格点。4)、楼板截面尺寸偏差:在浇筑完混凝土楼板上随机抽选5点做为取样点,用长转头钻穿楼板,用卷尺测量楼板厚度,每块楼板的5个检查数据作为5个样本点数,数据之间的最大差值超过30mm以上,则该板块5个样本点数均视为不合格;数据之间的差值在10—15mm之间的,每超标一个点,记录为一个不合格点。第五章、砼外观质量检查的操作1)、墙柱的平整度检测工具:2米靠尺、塞尺检测标准:(0、8)mm检测方法:普通混凝土墙、柱的检测方法:当墙体长度9>L±3m时,利用2米靠尺及塞尺,按45°角斜放靠尺在墙边顶部和墙根部测2尺平整度,在墙中间水平测量1尺平整度,如图1所示共测量3尺。体长度1.5mWLV3m时,利用2米靠尺及塞尺,按45°角斜放靠尺在墙顶部和者墙根部测2尺平整度,如图2所示共测量2尺。墙体长度LV1.5m(含混凝土柱),不进行平整度测量。超长混凝土墙:测量平整度时,利用2米靠尺及塞尺测量,靠墙边起测1尺水平尺(水平尺测量高度为1.5m,下同),接着靠墙根部呈45°测第2尺,以3m为周期,后面重复以上操作测量。检测示意图留洞混凝土墙:预留洞墙体平整度测量可以分解成三部分(如图五)进行测量,分解成墙体长度为L1、L2的2个普通混凝土墙和一个门洞口(或其它预留洞),L1、L2两2个普通混凝土墙体测量参照普通混凝土墙测量方法,地第三尺1现,,300第二尺1第一尺门洞口测量如图4所示,两尺中任选1尺测量,具体测量分解如图2)、墙柱的垂直度检测工具:主要是靠尺为主、塞尺检测标准:(0、8)mm检测方法:1、普通混凝...
