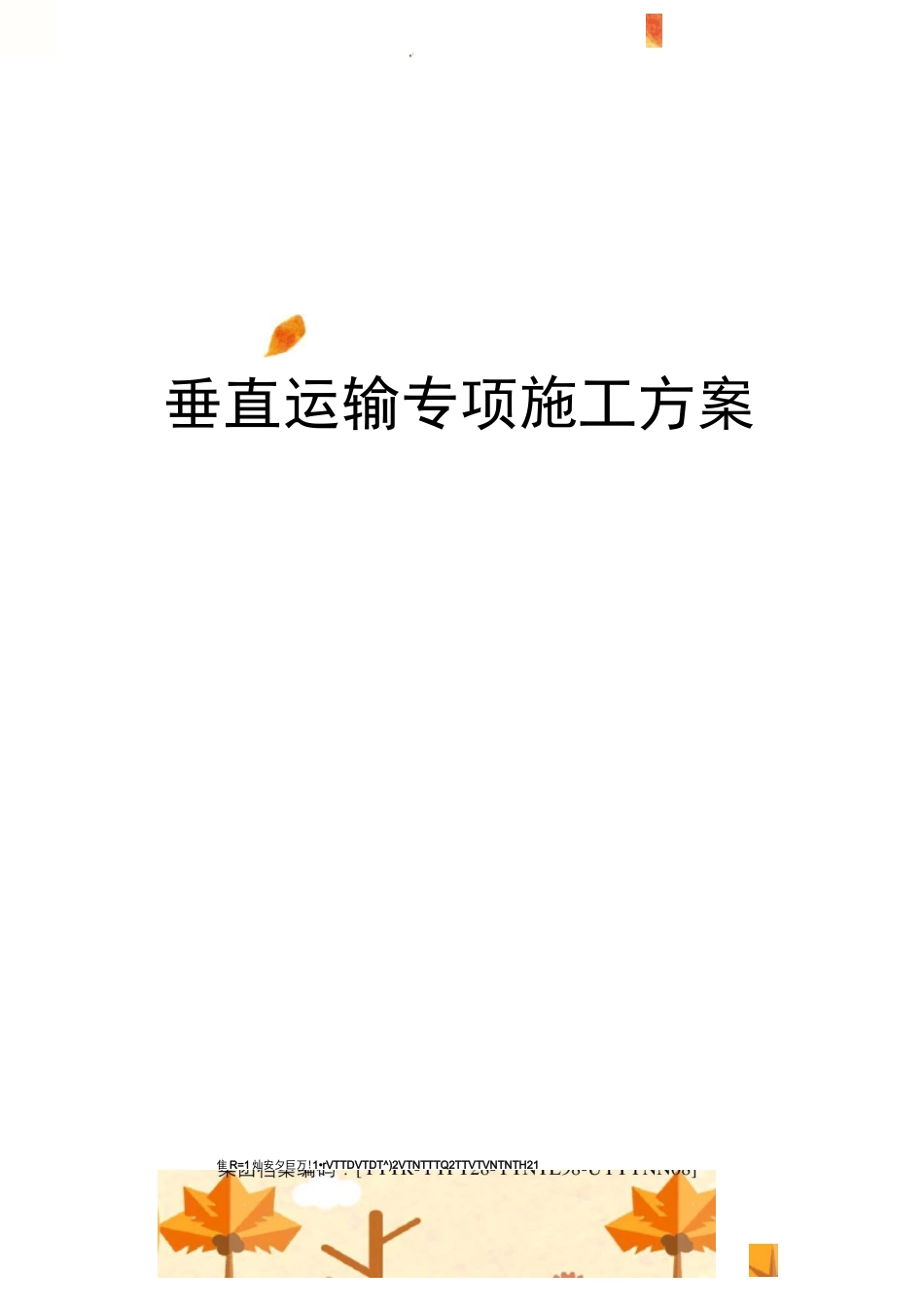

垂直运输专项施工方案VIP免费

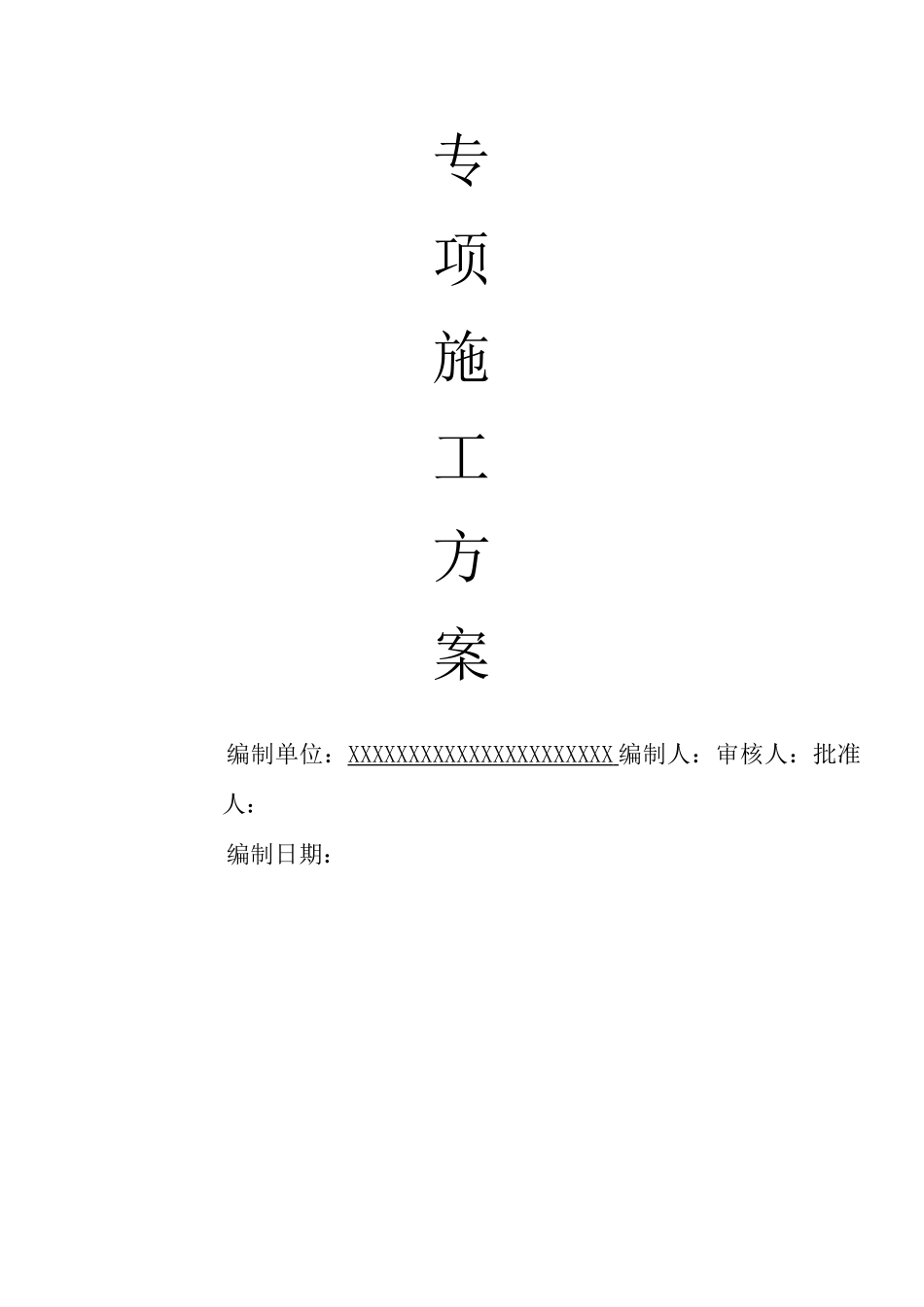

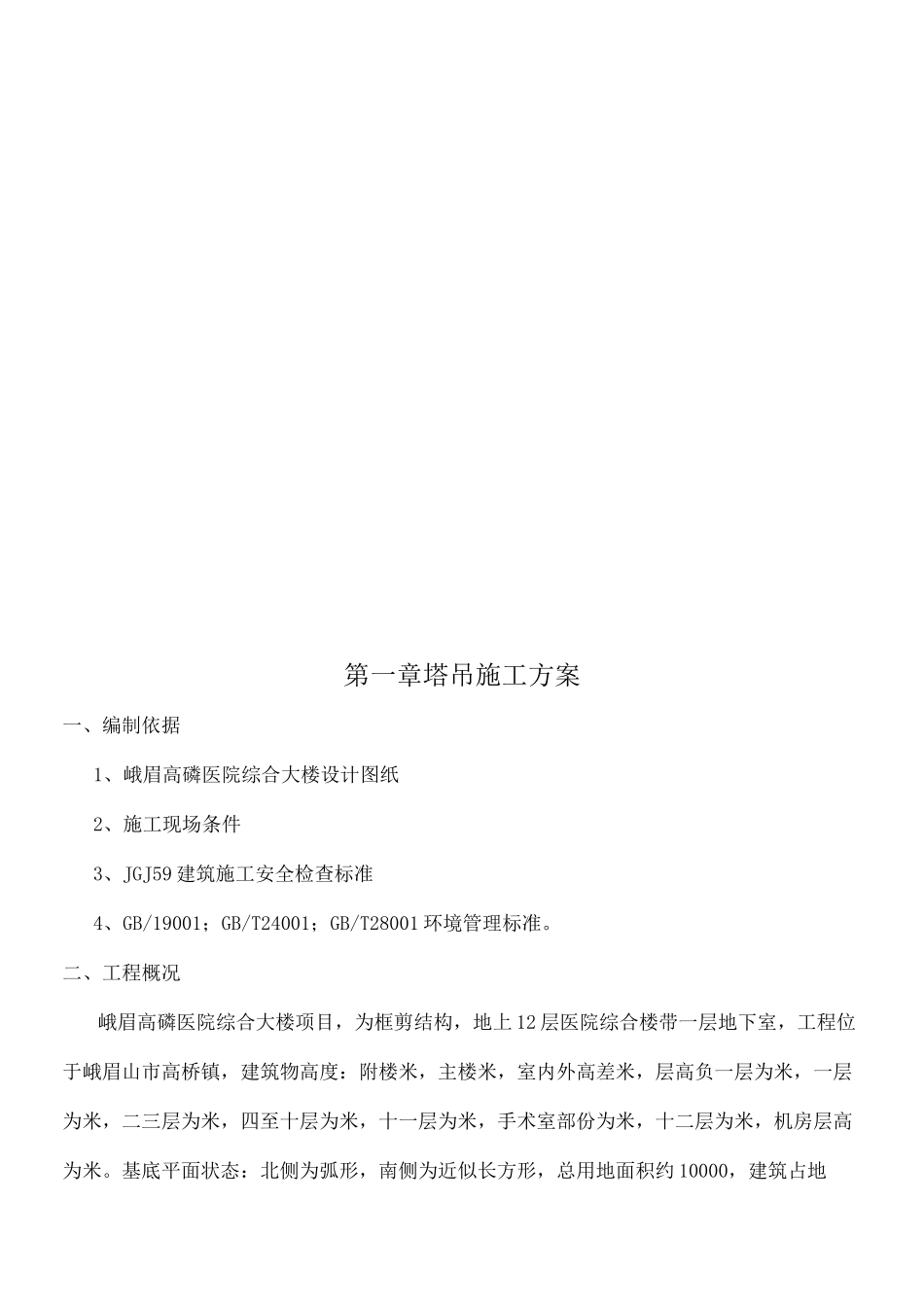

垂直运输专项施工方案■*隹R=1灿安夕巨万!1•rVTTDVTDT^)2VTNTTTQ2TTVTVNTNTH21专项施工方案编制单位：XXXXXXXXXXXXXXXXXXXXXX编制人：审核人：批准人：编制日期：第一章塔吊施工方案一、编制依据1、峨眉高磷医院综合大楼设计图纸2、施工现场条件3、JGJ59建筑施工安全检查标准4、GB/19001；GB/T24001；GB/T28001环境管理标准。二、工程概况峨眉高磷医院综合大楼项目，为框剪结构，地上12层医院综合楼带一层地下室，工程位于峨眉山市高桥镇，建筑物高度：附楼米，主楼米，室内外高差米，层高负一层为米，一层为米，二三层为米，四至十层为米，十一层为米，手术室部份为米，十二层为米，机房层高为米。基底平面状态：北侧为弧形，南侧为近似长方形，总用地面积约10000，建筑占地面积川，总建筑面积23567m?。为了满足施工进度及物资调配需求计划在主体施工时设置QTZ-5010塔吊机一台，保证物资的垂直和水平运输。三、塔机安装平面布置图塔机安装在附楼的中部，紧临主楼，距主楼距离米，能保证覆盖面各供应面，使全部作业面均处于垂直运输设施的覆盖面和供应面范围之内。塔机的布置原则还应考虑供应能力，提升高度，水平运输手段，装设条件，设备效能的发挥等指标。四、塔机安装、拆除方案（一）安装前的准备工作：1、由专业具备安装资质单位队员充分熟悉本机的出厂说明书。2、选择安装位置：根据施工要求及现场条件，确定安装位置3、塔机基础土层地耐力不得小于20吨每平方米，基础设计为C20扩大基础，比地下室基础低，基础顶标高同地下室底板标高;混凝土浇筑后混凝土的强度达到100％后方可安装。（见试压报告单）4、清点检查塔机的零配件是否齐全、完好无损。5、选择吊装机械为25吊装机械。（二）塔机安装1、基座准备：根据塔机机座设计图纸和现场条件，确定机座中心至主楼的距离为.基座采用箱式基础，在处设塔吊基础。（详设计计算书），按设计图纸做好底座基础。混凝土基础上预留锚固螺栓位置准确，螺栓外露部分涂以黄油纸包住，以免沾上水泥浆。2、安装程序1）底架安装：将横梁用销轴联在一起，然后安装在混凝土基础上以定位板为基准用水平仪放平，垫底架四腿，使四块定位板在同一水平面上，且四脚的高差不超过2mm。扭紧底脚螺栓，安装长、短拉杆。2）将基础节和一个标准节联在一起安装在底架上。3）安装第二个标准节：为降低吊装高度，可先吊装外套架，然后再安装第二个标准节，使用25T汽车起重机时可安装完第二个标准节后再安装外套架。4）吊装外套架：吊装前应将工作平台，拦杆及顶升设备安装在外套架上，然后将外套架吊起，对准塔身中心线缓慢地套在标准节上。将定位销轴插入第一个标准节的上面一道插入爬升爪里，使外套架固定在塔身上。外套架的方向应与塔身的方向相适应，外套架开口朝向要便于顶升加节。5）回转总成吊装回转总成包括上、下转台，回转支承及回转机构，将其吊起下外套架联在一起。下转台底板上有加节横连接孔，有孔的一侧要下外套架的开口一侧相对应。6）液压站的吊装：将液压站吊起，将其安放在外套架下的工作平台上，接通顶升油缸管路和电动机临时电源，开机将外套架顶起，拨出定位销，然后将其落下，使下转台落在塔身上，并用M24X20螺栓联接。7）塔帽吊装：吊装前需在地面进行组装，将起垂臂拉杆的联接架和第一节拉杆安装在塔帽上，也将平衡臂拉杆联接和第一节拉杆安装在塔帽上，然后将塔帽用©40X146的销轴与上转台联接。8）安装压重块9）平衡臂吊装：吊装前将起升机构用M20X60螺栓固定在平衡臂后端，将第二节平衡臂拉杆安装在平衡臂吊点处，将电器开关箱固定好，然后将平衡臂吊起用©40X146销轴与上转台横梁相连，再将两节拉杆连接起来。慢慢放平，使拉杆处于拉紧状态。10）起重臂的地面安装：将各节臂，变幅小车安装好，并推动小车在轨道上行走。检查有无阻滞地方。安装变幅小车牵引绳，并将障碍灯安装在臂端，将障碍灯电线接好并沿起重臂下弦杆里侧拉到臂根。且留出足够的接线长度，最后将拉杆分别安装在前后两吊点上。安装变幅小车牵引绳时，先将小车移至臂端安装钢丝绳，钢丝绳一端在卷筒上缠绕几圈固定。另一端因定在小车上，用3个Y-6U型长连接牢固，...
