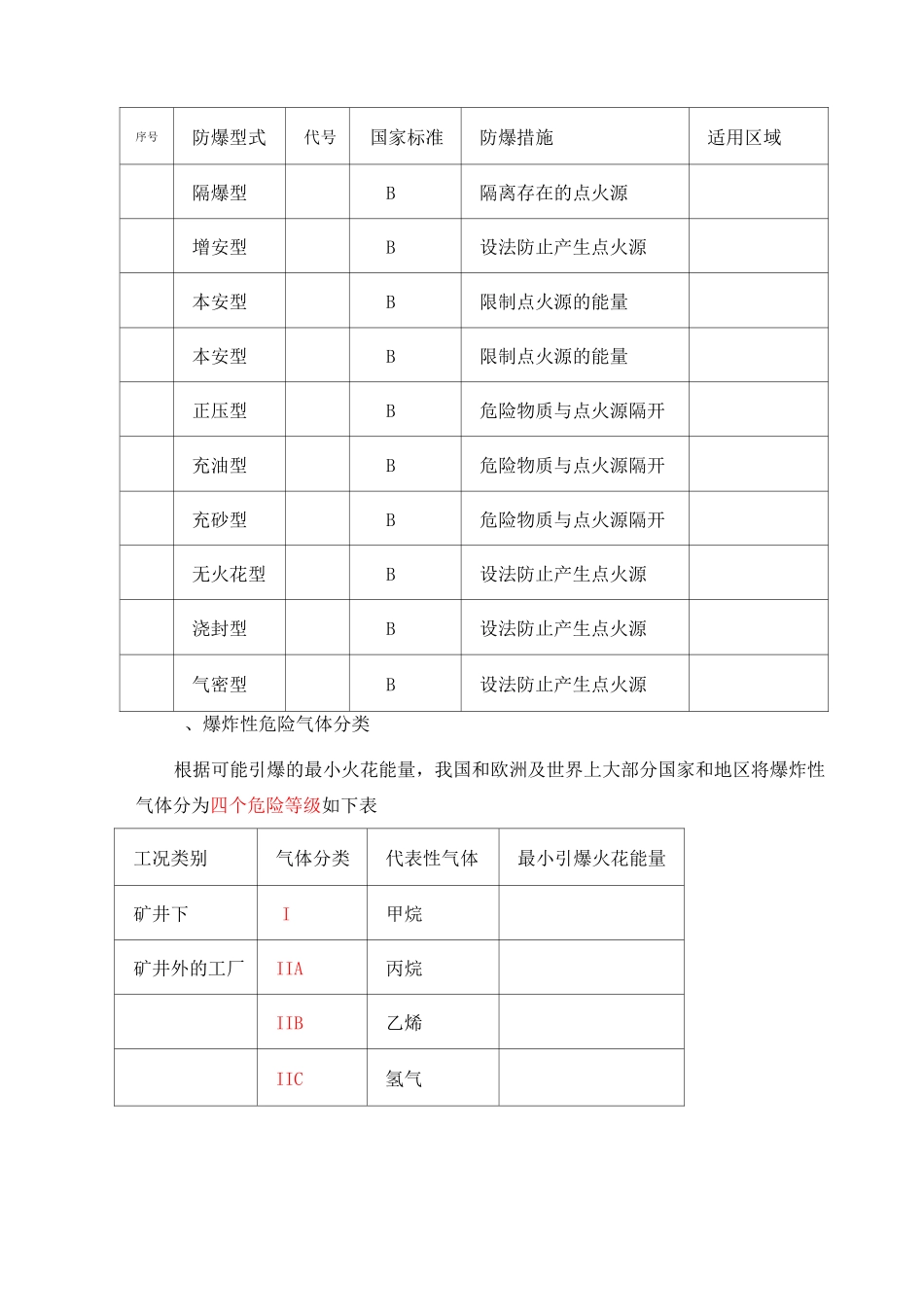

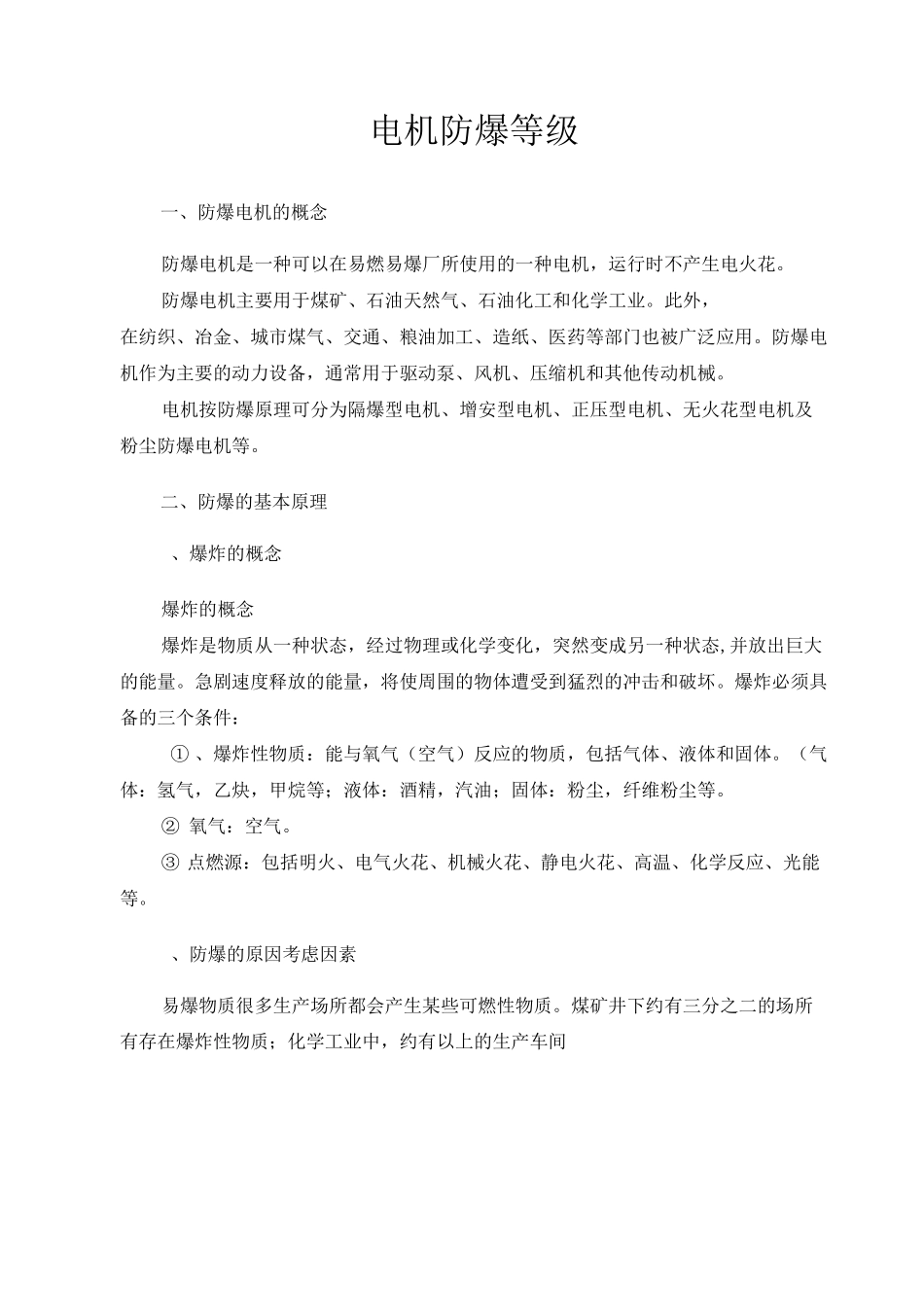

电机防爆等级一、防爆电机的概念防爆电机是一种可以在易燃易爆厂所使用的一种电机,运行时不产生电火花。防爆电机主要用于煤矿、石油天然气、石油化工和化学工业。此外,在纺织、冶金、城市煤气、交通、粮油加工、造纸、医药等部门也被广泛应用。防爆电机作为主要的动力设备,通常用于驱动泵、风机、压缩机和其他传动机械。电机按防爆原理可分为隔爆型电机、增安型电机、正压型电机、无火花型电机及粉尘防爆电机等。二、防爆的基本原理、爆炸的概念爆炸的概念爆炸是物质从一种状态,经过物理或化学变化,突然变成另一种状态,并放出巨大的能量。急剧速度释放的能量,将使周围的物体遭受到猛烈的冲击和破坏。爆炸必须具备的三个条件:①、爆炸性物质:能与氧气(空气)反应的物质,包括气体、液体和固体。(气体:氢气,乙炔,甲烷等;液体:酒精,汽油;固体:粉尘,纤维粉尘等。②氧气:空气。③点燃源:包括明火、电气火花、机械火花、静电火花、高温、化学反应、光能等。、防爆的原因考虑因素易爆物质很多生产场所都会产生某些可燃性物质。煤矿井下约有三分之二的场所有存在爆炸性物质;化学工业中,约有以上的生产车间区域存在爆炸性物质。氧气空气中的氧气是无处不在的。点燃源在生产过程中大量使用电气仪表,各种磨擦的电火花机械磨损火花、静电火花、高温等不可避免,尤其当仪表、电气发生故障时。客观上很多工业现场满足爆炸条件。当爆炸性物质与氧气的混合浓度处于爆炸极限范围内时,若存在爆炸源,将会发生爆炸。因此采取防爆就显得很必要了。三、危险场所危险性划分:、危险气体粉尘爆炸性物质区域定义中国标准北美标准气体(CLASSI)在正常情况下爆炸性气体混合物连续或长时间存在的场所区在正常情况下爆炸性气体混合物有可能出现的场所区在正常情况下爆炸性气体混合物不可能出现仅仅在不正常情况下偶尔或短时间出现的场所区粉尘或纤维(CLASS11/III)在正常情况下爆炸性粉尘或可燃纤维与空气的混合物可能连续短时间频繁地出现或长时间存在的场所区在正常情况下爆炸性粉尘或可燃纤维与空气的混合物不能出现仅仅在不正常情况下偶尔或短时间出现的场所区、防爆方法对危险场所的适用性:序号防爆型式代号国家标准防爆措施适用区域隔爆型B隔离存在的点火源增安型B设法防止产生点火源本安型B限制点火源的能量本安型B限制点火源的能量正压型B危险物质与点火源隔开充油型B危险物质与点火源隔开充砂型B危险物质与点火源隔开无火花型B设法防止产生点火源浇封型B设法防止产生点火源气密型B设法防止产生点火源、爆炸性危险气体分类根据可能引爆的最小火花能量,我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级如下表工况类别气体分类代表性气体最小引爆火花能量矿井下I甲烷矿井外的工厂IIA丙烷IIB乙烯IIC氢气气体温度组别划分:温度组别安全的物体表面温度常见爆炸性气体T1W450°C气、丙烯腈等46种T2W300C乙炔、乙烯等4种T3W200C汽油、丁烯醛等36种T4W135C乙醛、四氟乙烯等6种T5W100C二硫化碳T6W85C硝酸乙酯和亚硝酸乙酯Ex(ia)IICT6的含义标志内容符号含义防爆标志Ex符合某种防爆标准,如我国的国家标准防爆方式ia米用ia级本质安全防爆方法,可安装在0区气体类别IIC被允许涉及IIC类爆炸性气体温度组别T6仪表表面温度不超过85CEx(ia)IIC的含义标志内容符号含义防爆声明Ex符合欧洲防爆标准防爆方式ia米用ia级本质安全防爆方法,可安装在0区气体类别IIC被允许涉及IIC类爆炸性气体防爆标志的组成及含义II1在爆炸性气体区域(0区、1区、2区)不同电气设备使用安全级别的划分。如旋转电机选型分为隔爆型(代号)、正压型()、增安型()、无火花型()2气体或蒸气爆炸性混合物等级的划分,分为IIA、IIB、IIC三种,这些等级的划分主要是依照最大试验安全间隙()或最小点燃电流(C来区分的。3引燃某种介质的温度分组的划分。主要分为T1—450°CVT、T2-300VTW450C、T3—200VTW300C、T4—135VTW200C、T5—100VTW135、T—天TW100C.电机的防护等级.电动机正常条件下的防护等级为5也可按用户特殊需求制成等防护等级的电动机。防护等级的标志由表征字母“”及附加在后面的两个表征数...
