沥青路面冷再生施工工艺VIP免费

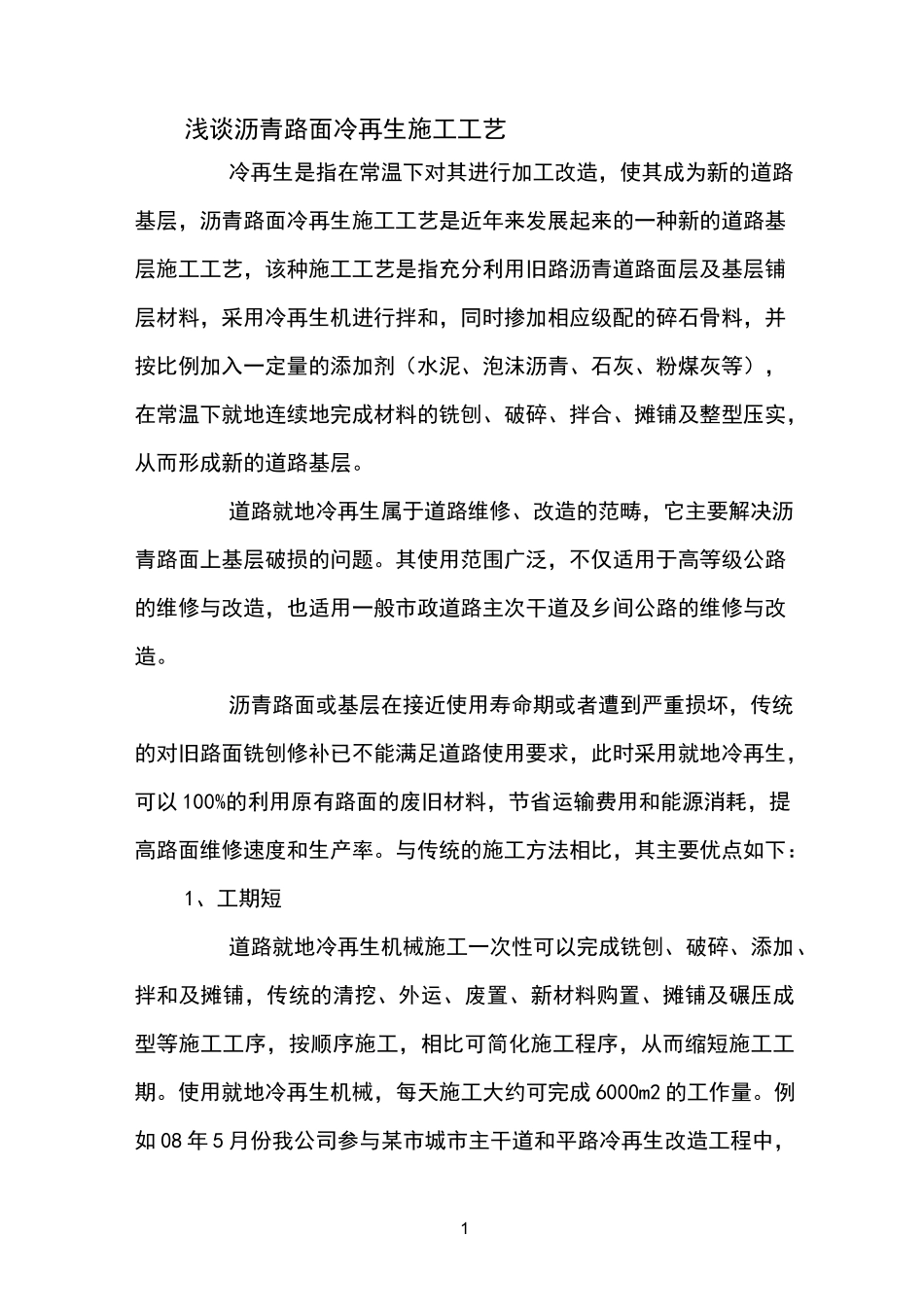

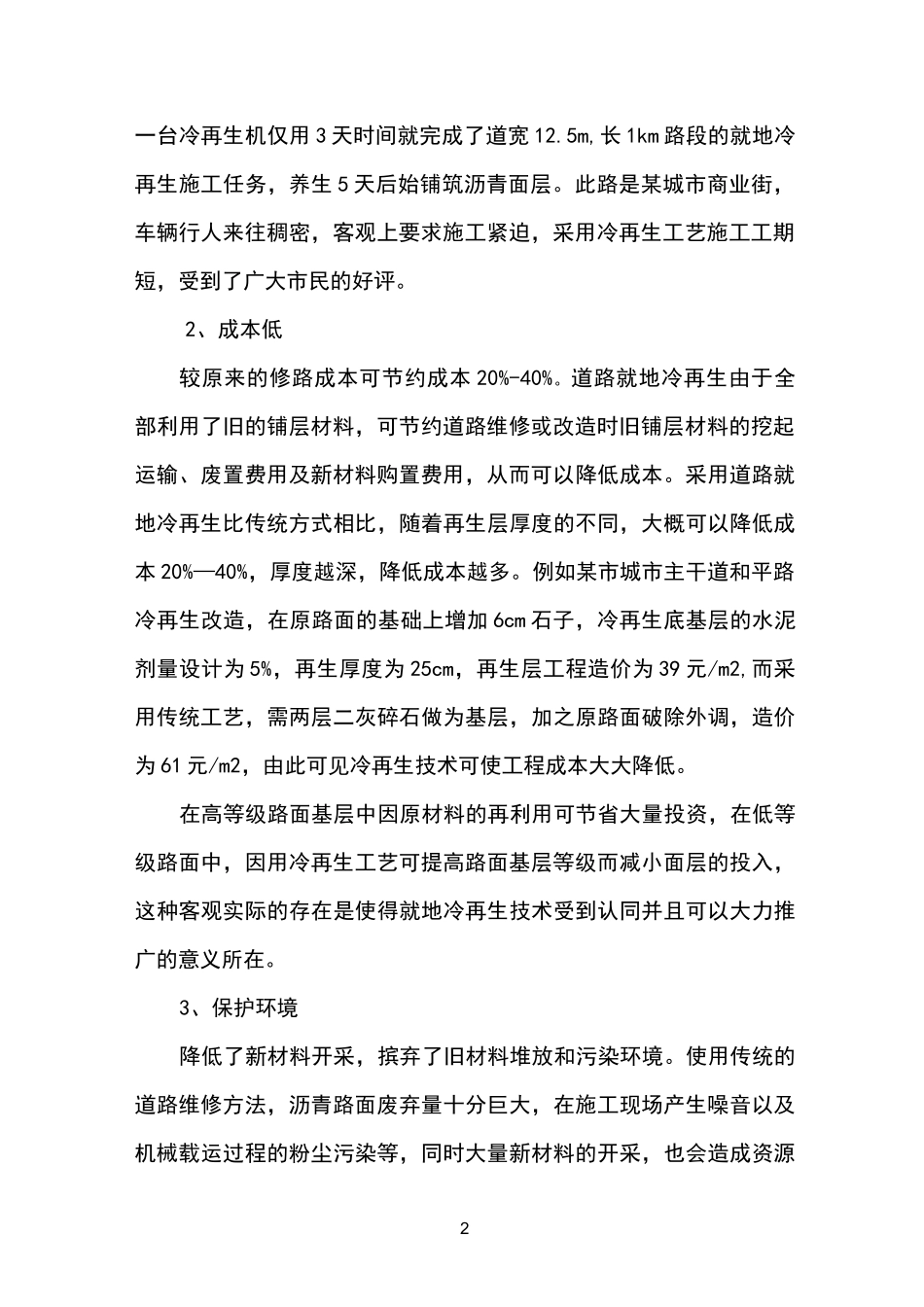

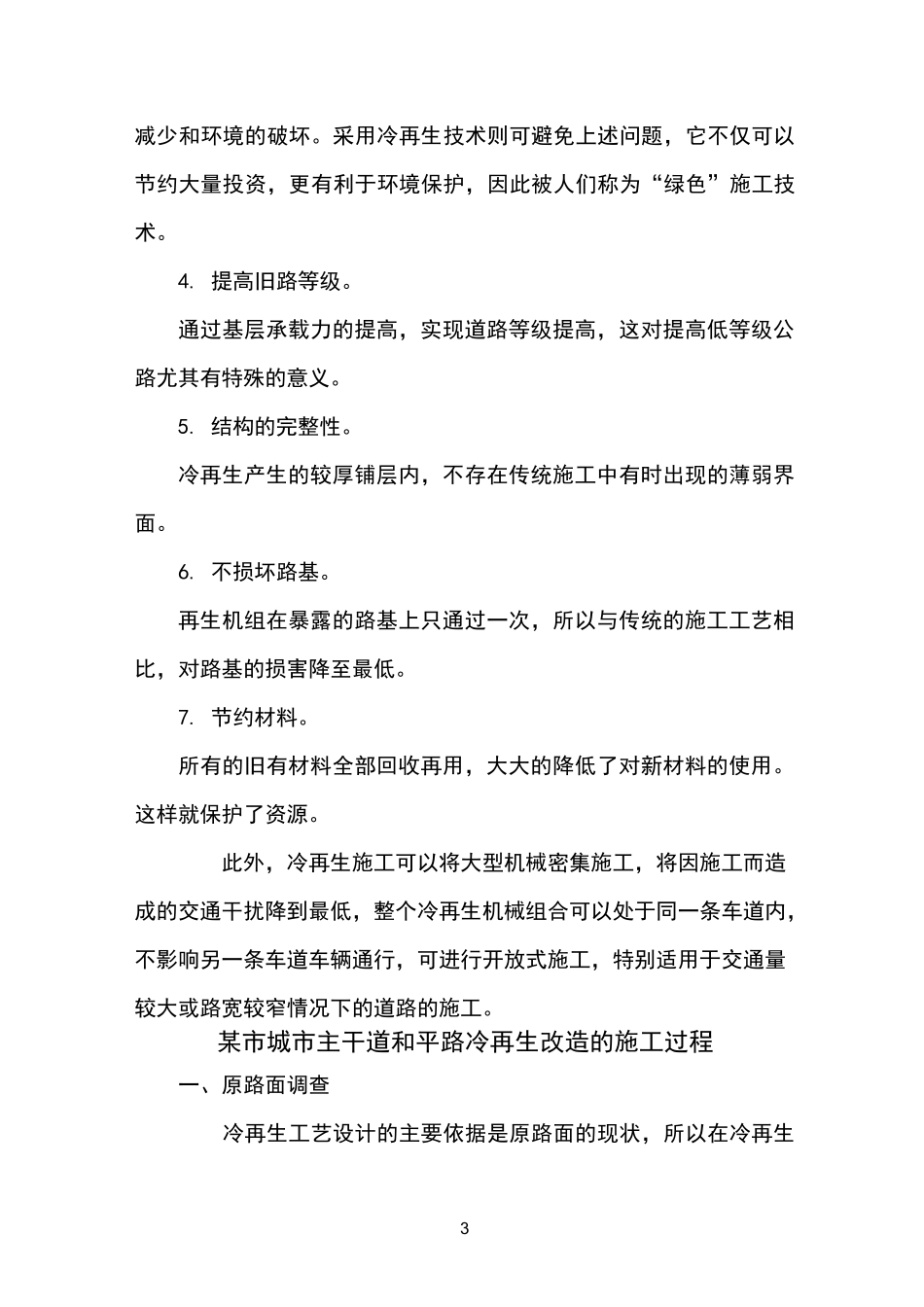

1浅谈沥青路面冷再生施工工艺冷再生是指在常温下对其进行加工改造，使其成为新的道路基层，沥青路面冷再生施工工艺是近年来发展起来的一种新的道路基层施工工艺，该种施工工艺是指充分利用旧路沥青道路面层及基层铺层材料，采用冷再生机进行拌和，同时掺加相应级配的碎石骨料，并按比例加入一定量的添加剂（水泥、泡沫沥青、石灰、粉煤灰等），在常温下就地连续地完成材料的铣刨、破碎、拌合、摊铺及整型压实，从而形成新的道路基层。道路就地冷再生属于道路维修、改造的范畴，它主要解决沥青路面上基层破损的问题。其使用范围广泛，不仅适用于高等级公路的维修与改造，也适用一般市政道路主次干道及乡间公路的维修与改造。沥青路面或基层在接近使用寿命期或者遭到严重损坏，传统的对旧路面铣刨修补已不能满足道路使用要求，此时采用就地冷再生，可以100%的利用原有路面的废旧材料，节省运输费用和能源消耗，提高路面维修速度和生产率。与传统的施工方法相比，其主要优点如下：1、工期短道路就地冷再生机械施工一次性可以完成铣刨、破碎、添加、拌和及摊铺，传统的清挖、外运、废置、新材料购置、摊铺及碾压成型等施工工序，按顺序施工，相比可简化施工程序，从而缩短施工工期。使用就地冷再生机械，每天施工大约可完成6000m2的工作量。例如08年5月份我公司参与某市城市主干道和平路冷再生改造工程中，2一台冷再生机仅用3天时间就完成了道宽12.5m,长1km路段的就地冷再生施工任务，养生5天后始铺筑沥青面层。此路是某城市商业街，车辆行人来往稠密，客观上要求施工紧迫，采用冷再生工艺施工工期短，受到了广大市民的好评。2、成本低较原来的修路成本可节约成本20%-40%。道路就地冷再生由于全部利用了旧的铺层材料，可节约道路维修或改造时旧铺层材料的挖起运输、废置费用及新材料购置费用，从而可以降低成本。采用道路就地冷再生比传统方式相比，随着再生层厚度的不同，大概可以降低成本20%—40%，厚度越深，降低成本越多。例如某市城市主干道和平路冷再生改造，在原路面的基础上增加6cm石子，冷再生底基层的水泥剂量设计为5%，再生厚度为25cm，再生层工程造价为39元/m2,而采用传统工艺，需两层二灰碎石做为基层，加之原路面破除外调，造价为61元/m2，由此可见冷再生技术可使工程成本大大降低。在高等级路面基层中因原材料的再利用可节省大量投资，在低等级路面中，因用冷再生工艺可提高路面基层等级而减小面层的投入，这种客观实际的存在是使得就地冷再生技术受到认同并且可以大力推广的意义所在。3、保护环境降低了新材料开采，摈弃了旧材料堆放和污染环境。使用传统的道路维修方法，沥青路面废弃量十分巨大，在施工现场产生噪音以及机械载运过程的粉尘污染等，同时大量新材料的开采，也会造成资源3减少和环境的破坏。采用冷再生技术则可避免上述问题，它不仅可以节约大量投资，更有利于环境保护，因此被人们称为“绿色”施工技术。4.提高旧路等级。通过基层承载力的提高，实现道路等级提高，这对提高低等级公路尤其有特殊的意义。5.结构的完整性。冷再生产生的较厚铺层内，不存在传统施工中有时出现的薄弱界面。6.不损坏路基。再生机组在暴露的路基上只通过一次，所以与传统的施工工艺相比，对路基的损害降至最低。7.节约材料。所有的旧有材料全部回收再用，大大的降低了对新材料的使用。这样就保护了资源。此外，冷再生施工可以将大型机械密集施工，将因施工而造成的交通干扰降到最低，整个冷再生机械组合可以处于同一条车道内，不影响另一条车道车辆通行，可进行开放式施工，特别适用于交通量较大或路宽较窄情况下的道路的施工。某市城市主干道和平路冷再生改造的施工过程一、原路面调查冷再生工艺设计的主要依据是原路面的现状，所以在冷再生4工艺设计之前，必须尽可能全面地了解原路面的现状。通过现场铣刨拌和一段未掺加水泥的旧路面，实验室就地均衡取料，通过对铣刨拌和料的筛分及击实试验，确定粒料的最大干密度、最佳含水量等数据，并通过无侧限抗压强度试验确定掺和的水泥剂量，最后确定在原路面的基础上增加6cm石子，冷再生底基层的水泥剂量设计为5%，厚度为25cm。冷...
