钢筋保护层厚度检测方案VIP免费

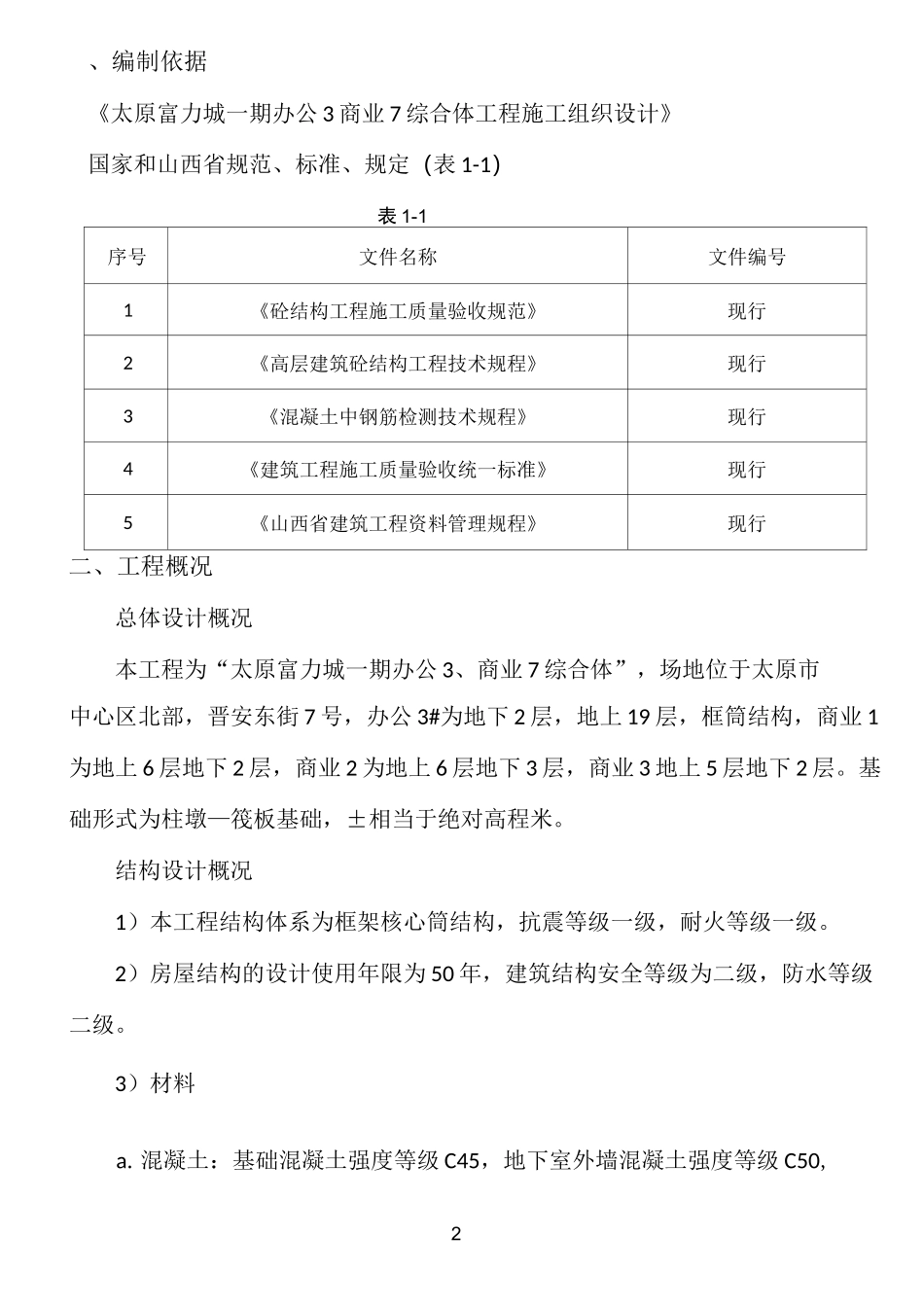

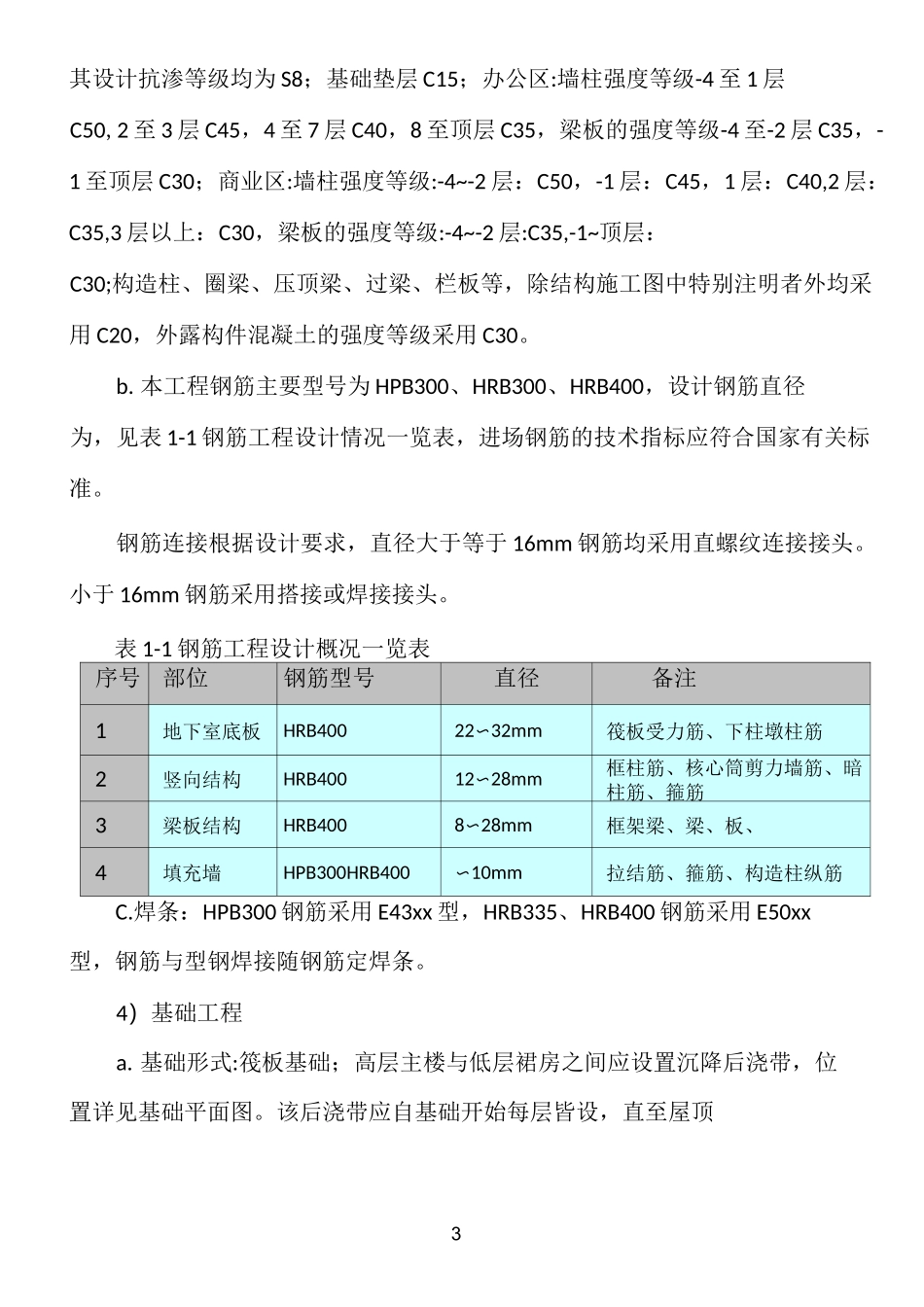

钢筋保护层厚度检测方案（总9页）--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小-2、编制依据《太原富力城一期办公3商业7综合体工程施工组织设计》国家和山西省规范、标准、规定（表1-1）表1-1序号文件名称文件编号1《砼结构工程施工质量验收规范》现行2《高层建筑砼结构工程技术规程》现行3《混凝土中钢筋检测技术规程》现行4《建筑工程施工质量验收统一标准》现行5《山西省建筑工程资料管理规程》现行二、工程概况总体设计概况本工程为“太原富力城一期办公3、商业7综合体”，场地位于太原市中心区北部，晋安东街7号，办公3#为地下2层，地上19层，框筒结构，商业1为地上6层地下2层，商业2为地上6层地下3层，商业3地上5层地下2层。基础形式为柱墩—筏板基础，±相当于绝对高程米。结构设计概况1）本工程结构体系为框架核心筒结构，抗震等级一级，耐火等级一级。2）房屋结构的设计使用年限为50年，建筑结构安全等级为二级，防水等级二级。3）材料a.混凝土：基础混凝土强度等级C45，地下室外墙混凝土强度等级C50,3其设计抗渗等级均为S8；基础垫层C15；办公区:墙柱强度等级-4至1层C50,2至3层C45，4至7层C40，8至顶层C35，梁板的强度等级-4至-2层C35，-1至顶层C30；商业区:墙柱强度等级:-4~-2层：C50，-1层：C45，1层：C40,2层：C35,3层以上：C30，梁板的强度等级:-4~-2层:C35,-1~顶层：C30;构造柱、圈梁、压顶梁、过梁、栏板等，除结构施工图中特别注明者外均采用C20，外露构件混凝土的强度等级采用C30。b.本工程钢筋主要型号为HPB300、HRB300、HRB400，设计钢筋直径为，见表1-1钢筋工程设计情况一览表，进场钢筋的技术指标应符合国家有关标准。钢筋连接根据设计要求，直径大于等于16mm钢筋均采用直螺纹连接接头。小于16mm钢筋采用搭接或焊接接头。表1-1钢筋工程设计概况一览表序号部位钢筋型号直径备注1地下室底板HRB40022〜32mm筏板受力筋、下柱墩柱筋2竖向结构HRB40012〜28mm框柱筋、核心筒剪力墙筋、暗柱筋、箍筋3梁板结构HRB4008〜28mm框架梁、梁、板、4填充墙HPB300HRB400〜10mm拉结筋、箍筋、构造柱纵筋C.焊条：HPB300钢筋采用E43xx型，HRB335、HRB400钢筋采用E50xx型，钢筋与型钢焊接随钢筋定焊条。4）基础工程a.基础形式:筏板基础；高层主楼与低层裙房之间应设置沉降后浇带，位置详见基础平面图。该后浇带应自基础开始每层皆设，直至屋顶4b.地下室防水等级一级。受力钢筋的混凝土保护层最小厚度(mm)环境类别墙梁柱注：1.受力钢筋处边缘至混凝土表面的距离，除符合表中规定外，不应小于钢筋公称直径。2.机械连接接头连接件的混凝土保护层厚度应满足受力钢筋保护层厚度最小厚度的要求，连接件之间的横向净距不宜小于25mm。3.设计使用年限为100年的结构：一类环境中，混凝土保护层厚度应按表中规定增加40%；二类环境和三类环境中，混凝土保护层厚度应采取专门有效措施。4.环境类别表详见35页。C20C20C45C50C20C20C45C50C20C20C45C50一一201515302525303030二a——2020——3030——3030b——2520——3530——3530三——3025——4035——4035本工程计划分两次进行主体结构验收，地下部分进行一次验收；地上部分进行一次验收。所以本单位工程在主体结构验收之前内部对钢筋保护层厚度检测也计划分两次进行，由专业检测机构进行检验，监理部门旁站见证取样，具体检测部位及数量根据相关对构件检测数量要求2%且不少于五件规定进行现场抽测。三、钢筋保护层厚度检测质量要求一般规定3.1.1本章所规定检测方法不适用于含有铁磁性物质的混凝检测。3.1.2应根据钢筋设计资料，确定检测区域内钢筋可能分布的状况，选择适当的检测面。检测面应清洁、平整，并应避开金属预埋件。53.1.3对于具有饰面层的结构及构件，应清除饰面层后在混凝土面上进行检测。3.1.4钻孔、剔凿时，不得损坏钢筋，实测应采用游标卡尺，量测精度应为。3.1.5钢筋间距和混凝土保护层厚度检测结果可按本规程附录A中表A.0.1和表A.0.2记录。仪器性能要求3.2.1电磁感应法钢筋探测仪（以下简称钢筋探测仪）和雷达仪检测前应采用校准试件进行校准，当混凝土保护层厚度为10—50mm时，混凝土...
