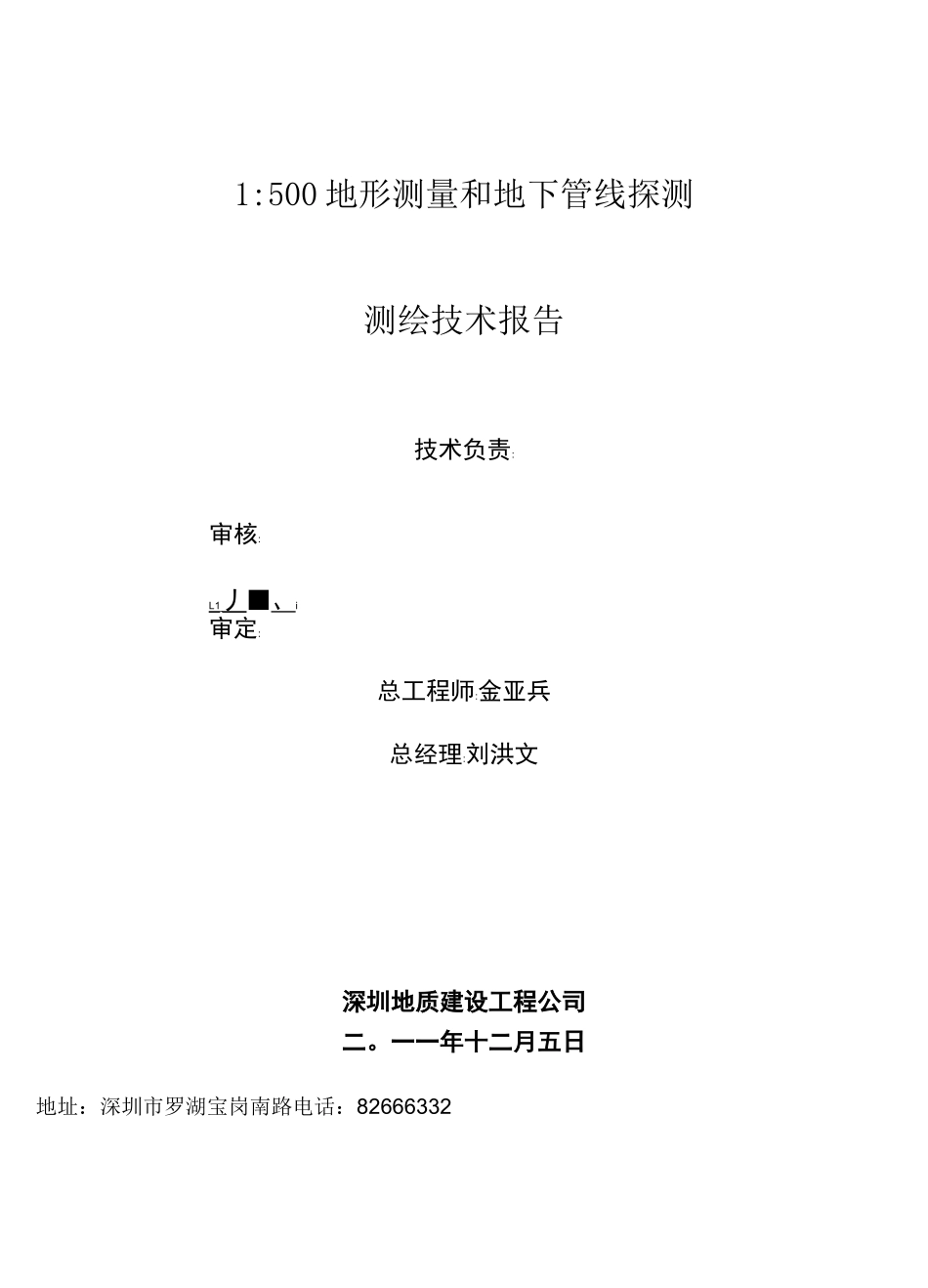

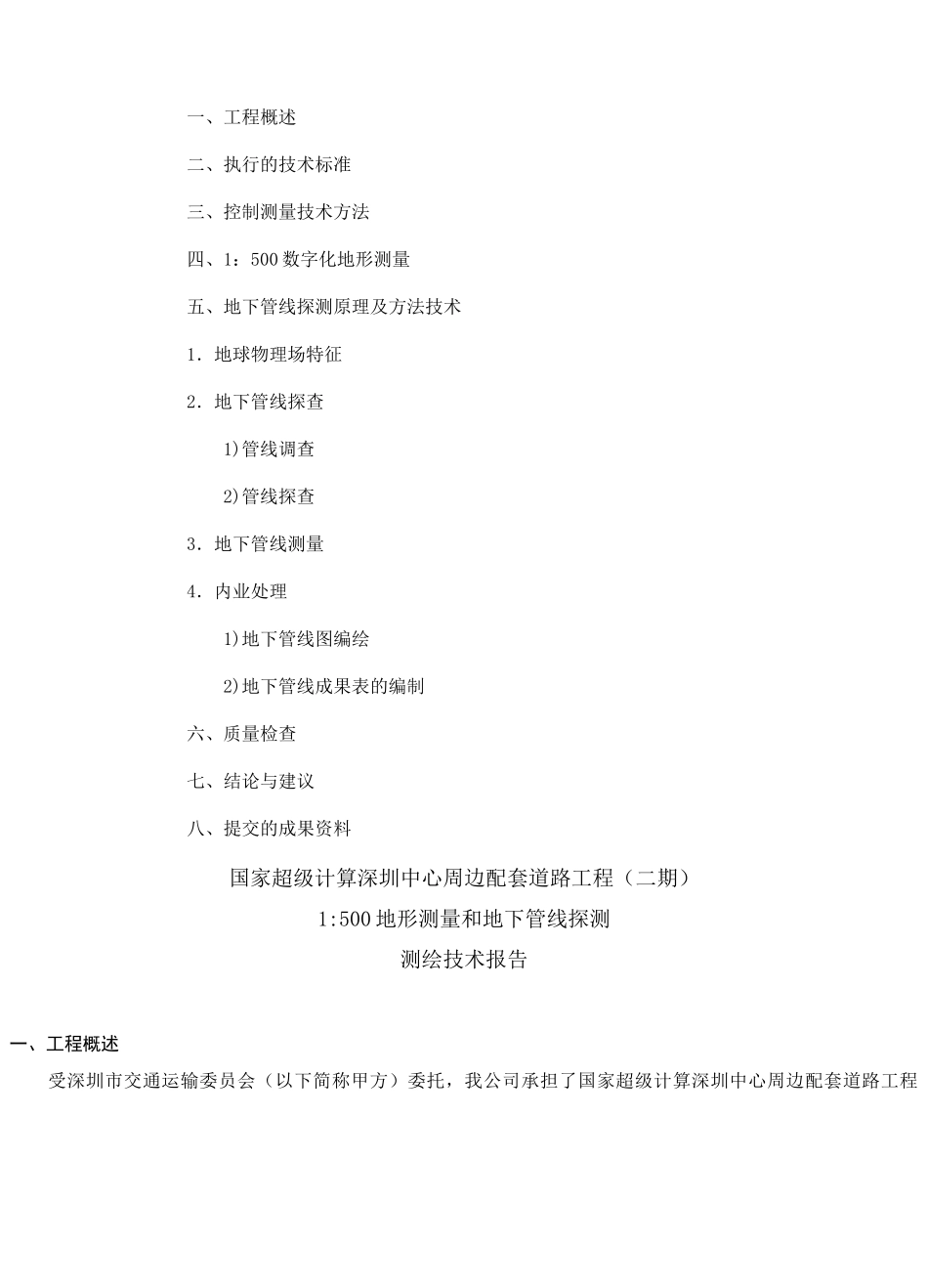

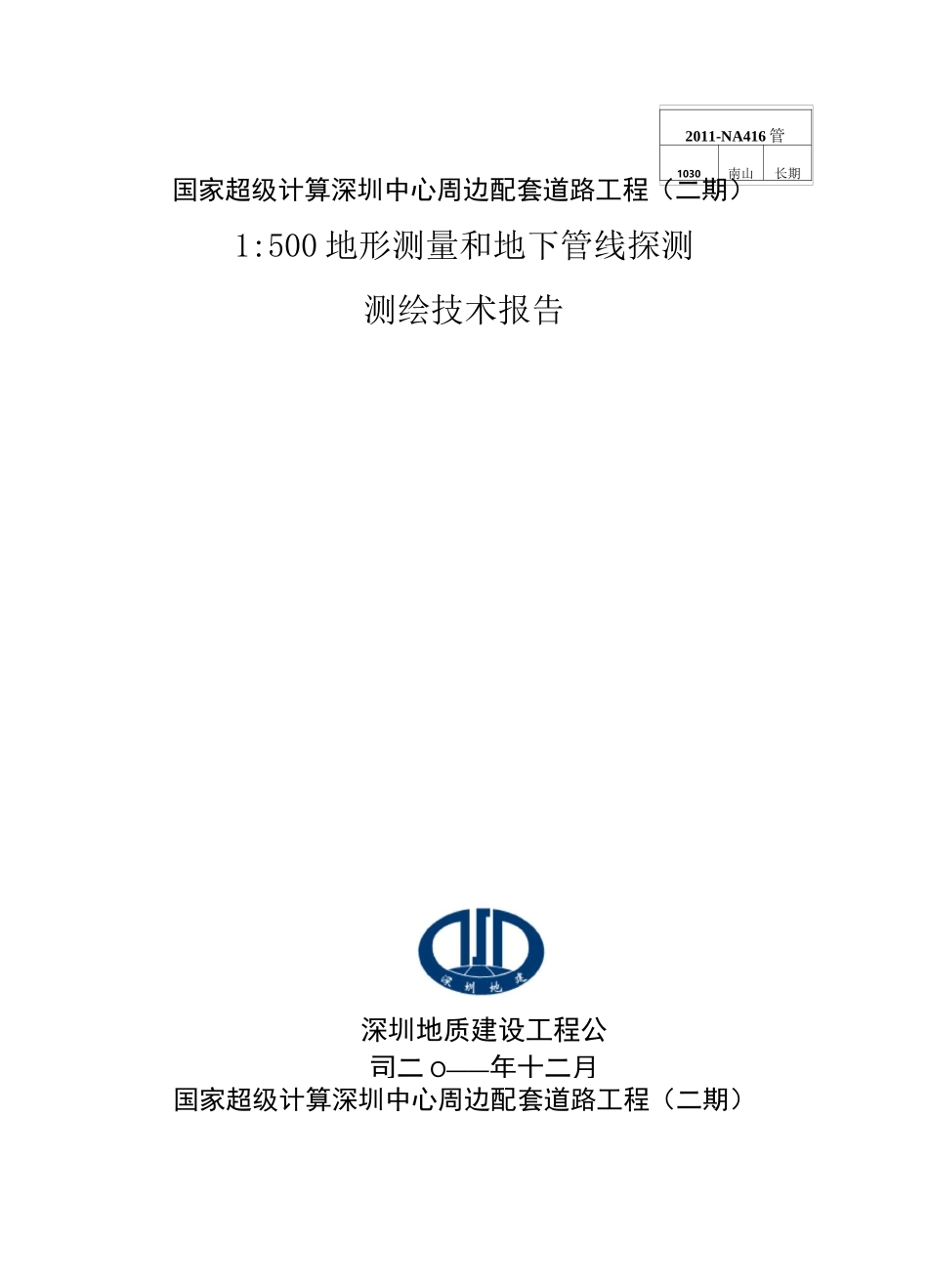

1:500地形测量和地下管线探测测绘技术报告国家超级计算深圳中心周边配套道路工程（二期）深圳地质建设工程公司二O——年十二月2011-NA416管1030南山长期国家超级计算深圳中心周边配套道路工程（二期）1:500地形测量和地下管线探测测绘技术报告技术负责:审核:L1丿■、i审定:总工程师:金亚兵总经理:刘洪文深圳地质建设工程公司二。一一年十二月五日地址：深圳市罗湖宝岗南路电话：82666332一、工程概述二、执行的技术标准三、控制测量技术方法四、1：500数字化地形测量五、地下管线探测原理及方法技术1．地球物理场特征2．地下管线探查1)管线调查2)管线探查3．地下管线测量4．内业处理1)地下管线图编绘2)地下管线成果表的编制六、质量检查七、结论与建议八、提交的成果资料国家超级计算深圳中心周边配套道路工程（二期）1:500地形测量和地下管线探测测绘技术报告一、工程概述受深圳市交通运输委员会（以下简称甲方）委托，我公司承担了国家超级计算深圳中心周边配套道路工程（二期）1:500地形测量和地下管线探测任务。测区位于深圳市南山区西丽大学城内，测区面积约77000平方米。根据甲方指定的测量范围和管线探测有关规范要求，并结合工区的具体施工条件及现有管线分布情况，我公司对工程的内外作业进行了精心组织，制定了相关措施，为圆满完成该工程提供了技术、安全保证。工程从2011年11月25日开始外业工作，于2011年12月5日结束室内数据处理工作并提交全部资料共4套，每套包括文字说明、管线成果表、1：500现状地形图和地下管线图。经统计，本次工作共完成工作量如下：1.E级GPS点4个；2.城市四等水准测量3.5公里3．1:500数字化测图2幅；4．探测详查各类地下管线长度3.78公里，详见下表：管线探测工作量统计表明显点（个）隐蔽点（个）管线种类管线长度（kM）小计(kM)备注13199雨水0.533.78污水0.60给水0.56电信0.69电力1.08燃气0.32二、执行的技术标准1、本工程合同及甲方要求；2、《全球定位系统(GPS)测量规范》(GB/T18314-2001)；3、《城市测量规范》(CJJ8-2007)；4、《1：500、1：1000、1：2000地形图图式》(GB/20257.1-2007)；5、《城市地下管线探测技术规程》(CJJ61-2003)；6、《深圳市地下管线探测技术规定》(2005年10月)；7、《深圳市地下管线探测计算机成果格式技术规范》。三、控制测量技术方法控制测量是地形测量、管线测量的基础和数据质量保证的前提，在已有资料分析、控制网图上设计和现场踏勘、制定控制网施测方案后进行。本次测量采用深圳市独立坐标系，1956年黄海高程系。1、起算点选择通过实地对测区范围内等级控制点的勘查，发现点位保留完好的深圳市规划国土局一级导线点2个；适合做GPS首级控制点的起算点。2、GPS测量利用已知一级控制点，共布设1个GPS环，GPS点位选在便于接收机安置和操作、视野开阔、土质坚硬牢固便于长期保存、利用和发展的地方。GPS点的编号为S1〜S4。采用静态GPS接收机观测，同步观测时间平均约45分钟，平均重复设站数为1.71>1.6。基线解算和平差采用随机软件在微机上进行，同步环环线全长相对闭合差最大为13.8PpmV30Ppm，最弱基线相对中误差为1/11258V1/10000，最弱点位中误差为土1.3cmV±2.0cm，均符合《全球定位系统(GPS)测量规范》(中华人民共和国国家标准(GB/T18314-2001))的要求。获取GPS点位84坐标系转换成深圳坐标系，利用S1〜S4检测国土局控制点,采用静态GPS接收机观测，同步观测时间平均约45分钟，平均重复设站数为1.73>1.6。经检测国土局点位最大差为1.1cm，在允许限差之内，控制精度可靠。3、四等水准测量沿GPS点、I级导线点布设了一个由1个闭合环6个结点组成的四等三角高程网，路线全长3.5km，均匀覆盖整个测区。按《城市测量规范》四等水准测量的要求进行施测，主要技术指标见“四等水准测量限差表”。四等水准测量限差项目附合路线或环线闭合差（mm）每公里咼差中数全中误差（mm）精度指标±20/L±5四等三角高程网平差后的精度后，各项精度指标均满足规范要求。四、1:500数字化地形测量1、全野外数字化细部点采集外业数据采集采用全站仪记录数据，数据采集时注意了以下事项：仪器的各项改正数，气温、气压及有关常数输入...
