道路运输车辆卫星定位系统车载终端技术要求..VIP免费

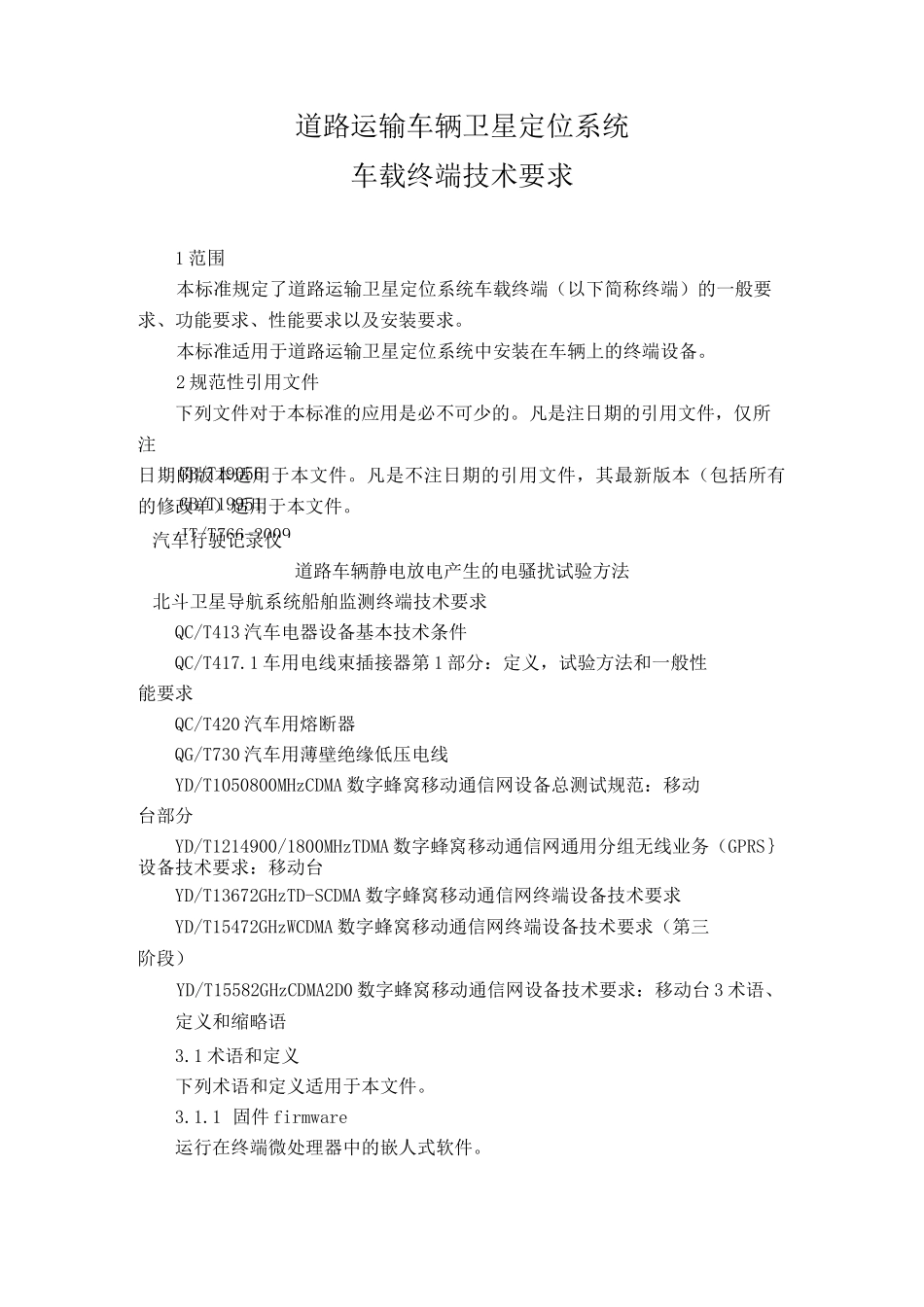

GB/T19056GB/T19951JT/T766-2009道路运输车辆卫星定位系统车载终端技术要求1范围本标准规定了道路运输卫星定位系统车载终端（以下简称终端）的一般要求、功能要求、性能要求以及安装要求。本标准适用于道路运输卫星定位系统中安装在车辆上的终端设备。2规范性引用文件下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。汽车行驶记录仪道路车辆静电放电产生的电骚扰试验方法北斗卫星导航系统船舶监测终端技术要求QC/T413汽车电器设备基本技术条件QC/T417.1车用电线束插接器第1部分：定义，试验方法和一般性能要求QC/T420汽车用熔断器QG/T730汽车用薄壁绝缘低压电线YD/T1050800MHzCDMA数字蜂窝移动通信网设备总测试规范：移动台部分YD/T1214900/1800MHzTDMA数字蜂窝移动通信网通用分组无线业务（GPRS｝设备技术要求：移动台YD/T13672GHzTD-SCDMA数字蜂窝移动通信网终端设备技术要求YD/T15472GHzWCDMA数字蜂窝移动通信网终端设备技术要求（第三阶段）YD/T15582GHzCDMA2D0数字蜂窝移动通信网设备技术要求：移动台3术语、定义和缩略语3.1术语和定义下列术语和定义适用于本文件。3.1.1固件firmware运行在终端微处理器中的嵌人式软件。3.1.2电子运单electronictravelpermit包含车辆信息和客货信息等的电子数据。3.1.3连续驾驶时间continuousdrivingtime同一驾驶人员在相邻的、时间超过20min的停车休息时段之间的驾驶时间总和。注：不超过20min的休息时间归为连续驾驶时间。3.1.4监控中心monitoringcentre对车辆道路运输进行监控的软件平台。3.1.5休眠sleep车辆熄火后，终端继续保持与监控中心联系的一种特殊状态。3.1.6ACC汽车用带点火开关的转向锁的专用挡位。3.1.7电召服务dialacab为乘客提供出租汽车预约或实时叫车的服务方式。3.2缩略语下列缩略语适用于本文件。CAN一控制器局域网络(ControllerAreaNetwork)。4一般要求4.1终端组成4.1.1主机终端主机应包括微处理器、数据存储器、卫星定位模块、车辆状态信息采集模块、无线通信传输模块、实时时钟、数据通信接口等，可包括显示器、打印机、读卡器不包含于主机本体内，则其可列为外部设备，但主机应留有相应接口。4.1.2外部设备外部设备应包括卫星定位天线、无线通信天线、应急报警按钮、语音报读装置、可包括通话装置、操作键、读卡器、打印机、显示器、车辆运营状态信息显示、信息发布等设备，以及图像、视频、音频、驾驶员身份、电子运单、物流、运营、收费结算、服务评价等信息的采集设备等。4.2外观终端的外观应无锈蚀、锈斑、裂纹、褪色、污迹、变形、镀涂层脱落，亦无明显划痕、毛刺；塑料件应无起泡、开裂、变形；灌注物应无溢出等现象；结构件与控制组件应完整，无机械损伤。4.3铭牌终端应有清晰耐久的铭牌标志。铭牌应安装在主机外表面的醒目位置，铭牌尺寸应与主机结构尺寸相适宜。铭牌应包括下列内容：—终端名称、型号及规格；—终端制造厂名及商标；—终端出厂年月及编号；—终端执行标准代号。4.4文字、图形和标志终端应有使用说明。面板的按键、接口等部位应有文字、图形等标志，并满足以下要求：—耐久、醒目；—使用说明、铭牌和标志中的文字应使用中文，根据需要也可以同时使用其他文字，但应保证中文在其他文字的上面（或左面）。4.5材质应符合无毒害、无放射性的要求。4.6机充防护当主机不包含显示器、打印机和读卡器时，机壳防护满足QC/T413中IP53的等级要求；当主机包含显示器、打印机、读卡器等设备或其中之一时，机壳防护满足QC/T413中IP43的等级要求。5功能要求5.1自检终端应具备自检功能。通过信号灯或显示屏明确表示车载终端当前主要状态，包括卫星定位及通信模块工作状态、主电源状态、卫星定位天线状态、与终端主机相连的其他设备状态等。若出现故障，则通过信号灯或显示屏等显示方式显示故障类型等信息，存储并上传至监控中心。5.2定位5.2.1定位功能终端的定位功能应包括以下内容：—终端应能提供实时的时间、经度、纬度、速度、高程和方向等定位状态信息，可存储到终端内部，同时通过...
