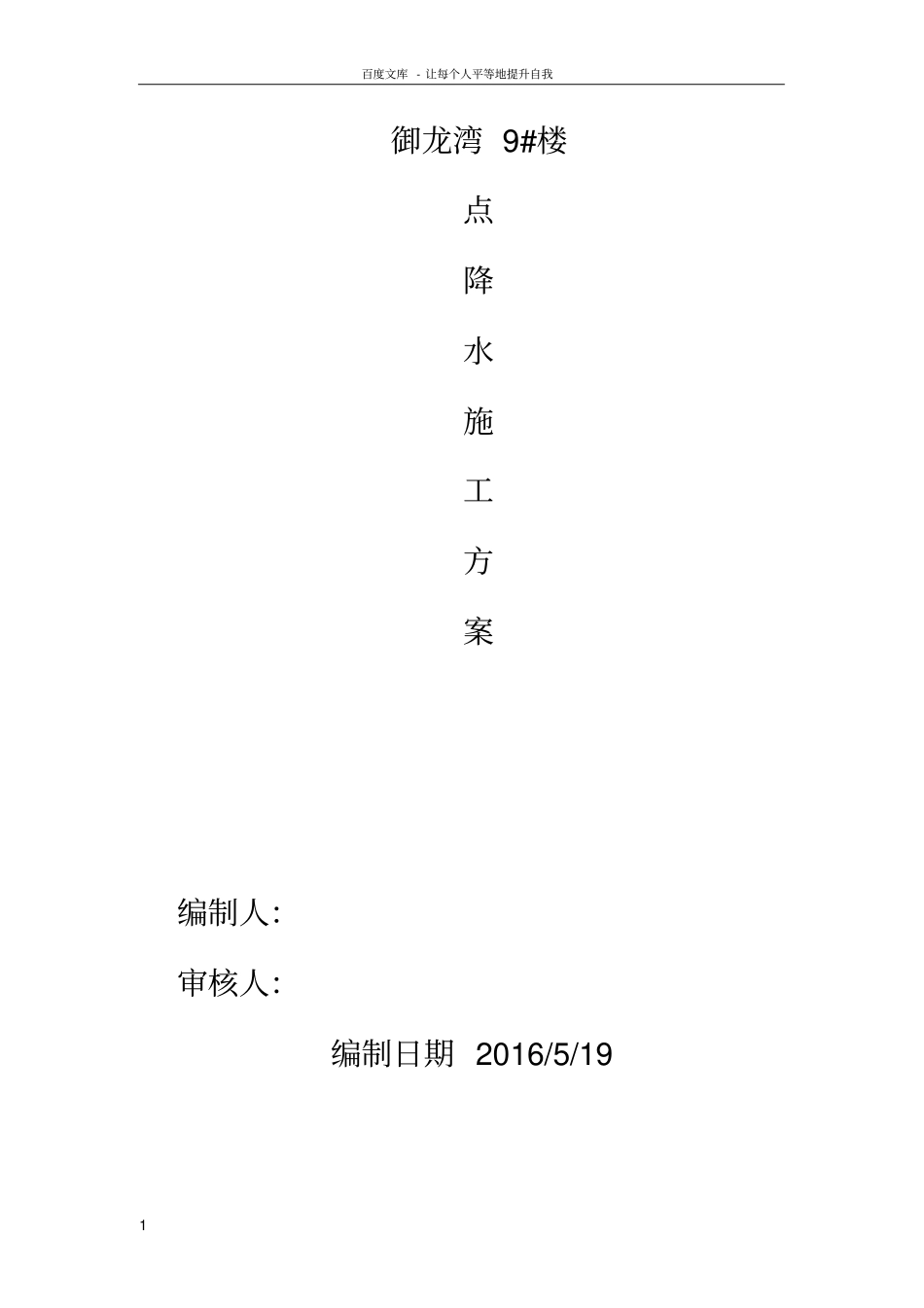

百度文库-让每个人平等地提升自我1御龙湾9#楼点降水施工方案编制人：审核人：编制日期2016/5/19百度文库-让每个人平等地提升自我2井点降水专项施工方案一、工程概况御龙湾住宅小区9#楼由山东世元置业有限公司开发，上海中建建筑设计有限公司设计，场地位于菏泽市郓城县水浒路北侧胜利街西地上18层地下一层，高度53.8米,9#楼为18层商住楼宅楼，建筑面积15265.45㎡，基槽采用大开挖土方，土方开挖深度建筑物以底标高（包括100mm垫层、50防潮层）4.1m，最深处（集水坑处）计算挖土最深为7.1m。目前开挖到4.10m左右遇到地下水，使基础无法继续开挖，为了使工程能够顺利的继续的进行，易采用轻型井点降水方法。三、井点降水施工（一）轻型井点降水施工1、施工准备1）、施工机具(1)井点管：Φ38mm钢管,5m长。(2)连接管：Φ50mm钢丝透明蛇形高压胶管与潜水泵和总管连接，采用8号铅丝绑扎，应扎紧以防漏气。百度文库-让每个人平等地提升自我3(3)总管：Φ200mm透明塑料管，壁厚为2mm，用PVC三通管件加橡胶垫圈与总管连接，防止漏气、漏水。(4)水枪：Φ50×5mm无缝钢管，下端焊接一个Φ16mm的枪头喷嘴，上端弯成大约直角，且伸出冲击管外，与高压胶管连接。(5)蛇形高压胶管：压力应达到1.50MPa以上。(2）、材料豆石，不得采用中砂，严禁使用细砂，以防堵塞滤管网眼。3）、技术准备(1)详细查阅工程地质勘察报告，了解工程地质情况，分析降水过程中可能出现的技术问题和采取的对策。(2)钻孔设备与抽水设备检查。2、井点安装1）、安装程序井点放线定位安装高位水泵凿孔安装埋设井点管布置安装总管井点管与总管连接安装抽水设备试抽与检查正式投入降水程序。2）、井点管埋设百度文库-让每个人平等地提升自我4（1）一级井点设在中间台阶（标高-4m）上，管底标高-10.0m，集水总管标高-4.5m左右。坑内沿9S-G轴外3m左右在9-25~9-31轴间布置一排井点降水管，能解决该处降水问题，使工程顺利进行。（2）测量放线确定井点位置，然后在井位先挖一个小土坑，深大约500mm，以便于冲击孔时集水，埋管时灌砂，并用水沟将小坑与集水坑连接，以便于排泄多余水。（3）用人工将简易井架移到井点位置，将套管水枪对准井点位置，启动高压水泵，水压控制在O.4～0.8MPa，在水枪高压水射流冲击下套管开始下沉，并不断地升降套管与水枪。一般含砂的粘土，按过去经验，套管落距在1000mm之内，在射水与套管冲切作用下，大约在10～15min时间之内，井点管可下沉lOm左右，若遇到较厚的纯粘土时，沉管时间要延长，此时可采取增加高压水泵的压力，以达到加速沉管的速度。冲击孔的成孔直径应达到100mm，保证管壁与井点管之间有一定间隙，以便于填充砂石，冲孔深度应比滤管设计安置深度低500mm以上，以防止冲击套管提升拔出时部分土塌落，并使滤管底部存有足够的砂石。凿孔冲击管上下移动时应保持垂直，这样才能使井点降水井壁保持垂直，若在凿孔时遇到较大的石块和砖块，会出现倾斜现象，此时成孔的直径也应尽量保持上下一致。百度文库-让每个人平等地提升自我5井孔冲击成型后，应拔出冲击管，通过单滑轮，用绳索拉起井点管插人，井点管的上端应用木塞塞住，以防砂石或其他杂物进入，并在井点管与孔壁之间填灌砂石滤层，该砂石滤层的填充质量直接影响轻型井点降水的效果，应注意以下几点：1)砂石必须采用粗砂，以防止堵塞滤管的网眼。2)滤管应放置在井孔的中间，砂石滤层的厚度应在60~lOOmm之间，以提高透水性，并防止土粒渗入滤管堵塞滤管的网眼。填砂厚度要均匀，速度要快，填砂中途不得中断，以防孔壁塌土。3)滤砂层的填充高度，至少要超过滤管顶以上1000～1800m，一般应填至原地下水位线以上，以保证土层水流上下畅通。4)井点填砂后，井口以下1.0～1.5m用粘土封口压实，防止漏气而降低降水效果。3）、冲洗井管将Ф15～30m的胶管插入井点管底部进行注水清洗，直到流出清水为止。应逐根进行清洗，避免出现“死井”。4）、管路安装首先沿井点管线外侧，铺设集水毛管，并用胶垫螺栓把干管连接起来，主干管连接水箱水泵，然后拔掉井点管上端的木塞，用胶管与百度文库-让每个人平等地提升自我6主管连接好，再用10#铅丝绑好，防止管...
