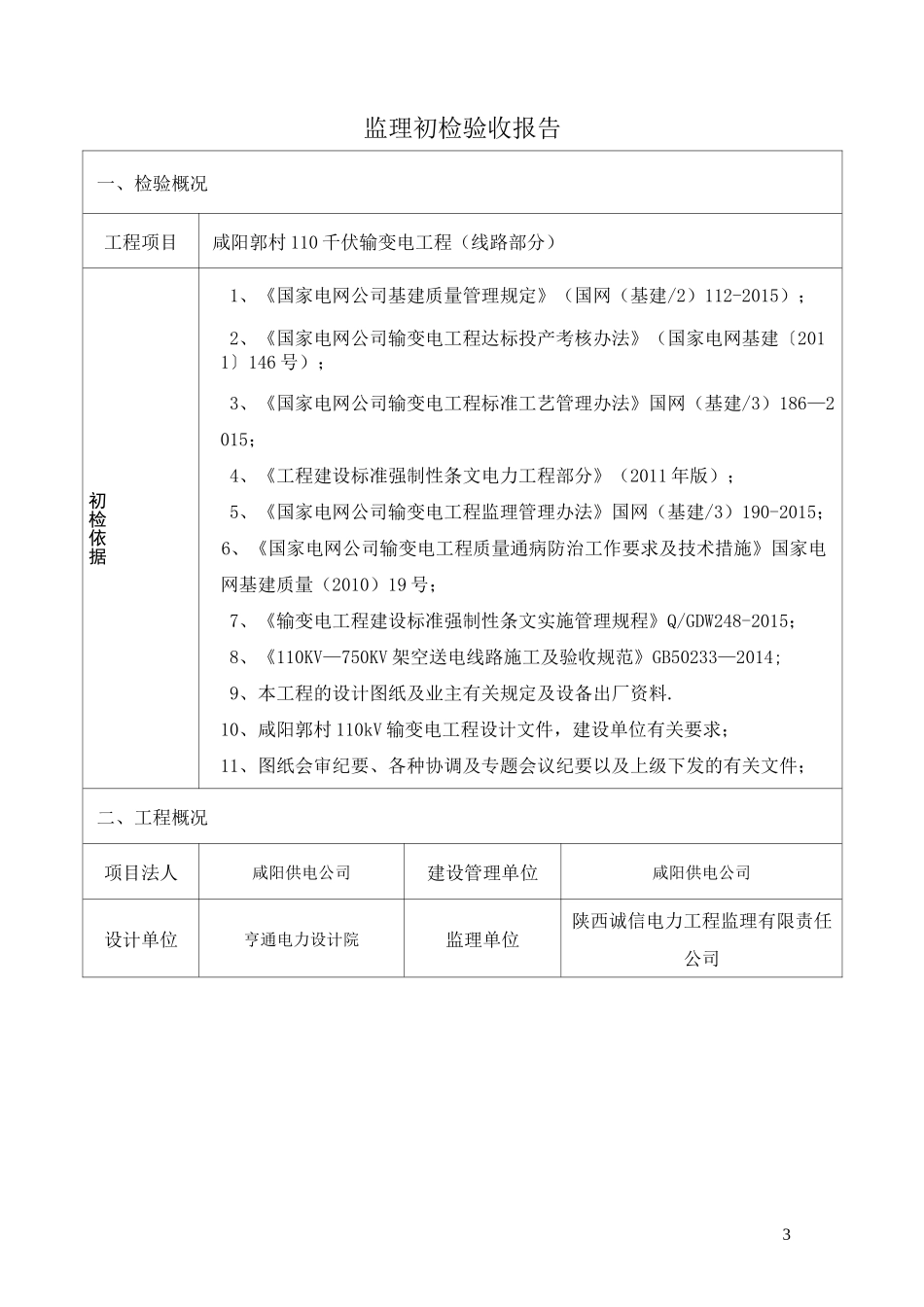

1编号：JZL—00业主项目部验收意日期:年—月—日建设管理单位项目经日期:年—月—日JZL9：工程质量中间验收申请表工程质量中间验收申请表工程名称:咸阳郭村110千伏输变电工程（线路部分）致咸阳郭村110千伏线路工程（业主项目部）：经我监理项目部初步检查验收,咸阳郭村110千伏线路工程具备导地线架设前阶段中间验收条件，特申请验收。附件1：监理初检报告附件2：施工单位质量专检报告监理项目部（章）：总监理工程师:注本表一式3份，由监理项目部填报.业主项目部一份，监理项目部存2份。2JZL8监理初检报告咸阳郭村110kV输变电工程导地线架设前阶段监理初检报告咸阳郭村110KV输变电工程监理项目部2016年04月3监理初检验收报告一、检验概况工程项目咸阳郭村110千伏输变电工程（线路部分）初检依据1、《国家电网公司基建质量管理规定》（国网（基建/2）112-2015）；2、《国家电网公司输变电工程达标投产考核办法》（国家电网基建〔2011〕146号）；3、《国家电网公司输变电工程标准工艺管理办法》国网（基建/3）186—2015；4、《工程建设标准强制性条文电力工程部分》（2011年版）；5、《国家电网公司输变电工程监理管理办法》国网（基建/3）190-2015；6、《国家电网公司输变电工程质量通病防治工作要求及技术措施》国家电网基建质量（2010）19号；7、《输变电工程建设标准强制性条文实施管理规程》Q/GDW248-2015；8、《110KV—750KV架空送电线路施工及验收规范》GB50233—2014;9、本工程的设计图纸及业主有关规定及设备出厂资料.10、咸阳郭村110kV输变电工程设计文件，建设单位有关要求；11、图纸会审纪要、各种协调及专题会议纪要以及上级下发的有关文件；二、工程概况项目法人咸阳供电公司建设管理单位咸阳供电公司设计单位亨通电力设计院监理单位陕西诚信电力工程监理有限责任公司4施工单位咸阳亨通（集团）输变电工程运行单位咸阳供电公司本工程包括新建宋村变-郭村变llOkV线路、新建庄头变一郭村变llOkV线路两项工程，共计新建线路13.22km,其中单回电缆线路0°26km,双回电缆线路2X0。18km,单回架空线路11。2km,双回架空线路2X0.7km。导线米用JL/G1A—240/30钢芯铝绞线，每相两分裂。电缆米用YJLW02-64/110kV—1X800mm•交联聚乙烯绝缘波纹铝套聚氯乙烯外护套电力型电缆，电缆米用沟道和直埋敷设方式。宋村变一郭村变110kV线路新建单回架空线路4.1km,双回共杆线路2X0。7km,电缆线路0。18km。庄头变-郭村变110kV线路新建单回架空线路7.1km,双回共杆线路2X0.7km（只挂线）,电缆线路0.44km。系统通信工程：建设宋村变-郭村变24芯光缆线路5。68km,建设郭村变-庄头变24芯光缆线路8.94km。其中架空单回段采用1根OPGW—24芯光缆，双回路段采用两根OPGW—24芯光缆，电缆线路采用ADSS—24芯光缆。分部工程名称开工时间完工时间备注基础工程2015年11月/杆塔组立工程2016年01月/架线工程///三、综合评价质量体系实施情况经检杳咸阳郭村110千伏输变电工程（线路部分）施工项目部质量体系文件齐全，有明确的质量方针、质量目标、质量验评标准、质量管理制度、质量过程控制措施及手段、条件、质量体系运转正常有效，并进行了认真贯彻落实，满足工程施工需要，特殊工种均达到持证上岗，施工技术措施齐全;三级交底记录、三级检验记录齐全;施工机具、检测设备均在定检周期内。5主要技术资料检查情况本工程施工各阶段的相关技术资料进行了逐项检杳，经检杳工程所有材料的出厂合格证，材质证明、试验报告、施工检杳评级记录、三级检验记录程技术文件齐全、规范、真实、有效，符合工程及有关管理的要求。工程重点抽查检验情况本次对咸阳郭村110千伏输变电工程（线路部分）按照验收管理办法要求，计划抽检施工项目部已完成的杆塔、铁塔组立，根据国家电网公司及业主项目部关于杆塔组立工程监理初检的要求，监理项目部进行抽检，对已完成的杆塔、铁塔进行了现场检验，其中宋郭线钢管杆塔33基，抽检：1#、2#、8#、12#、17#、28#、29#、31#、33#。庄郭线铁塔27基，抽检：1#、3#、4#、5#、6#、7#、11#、14#、16#、19#、24#.初检比例为33.33%.根据《110KV-750KV架空送电线路施工及验收规范》GB50233-2014之...
