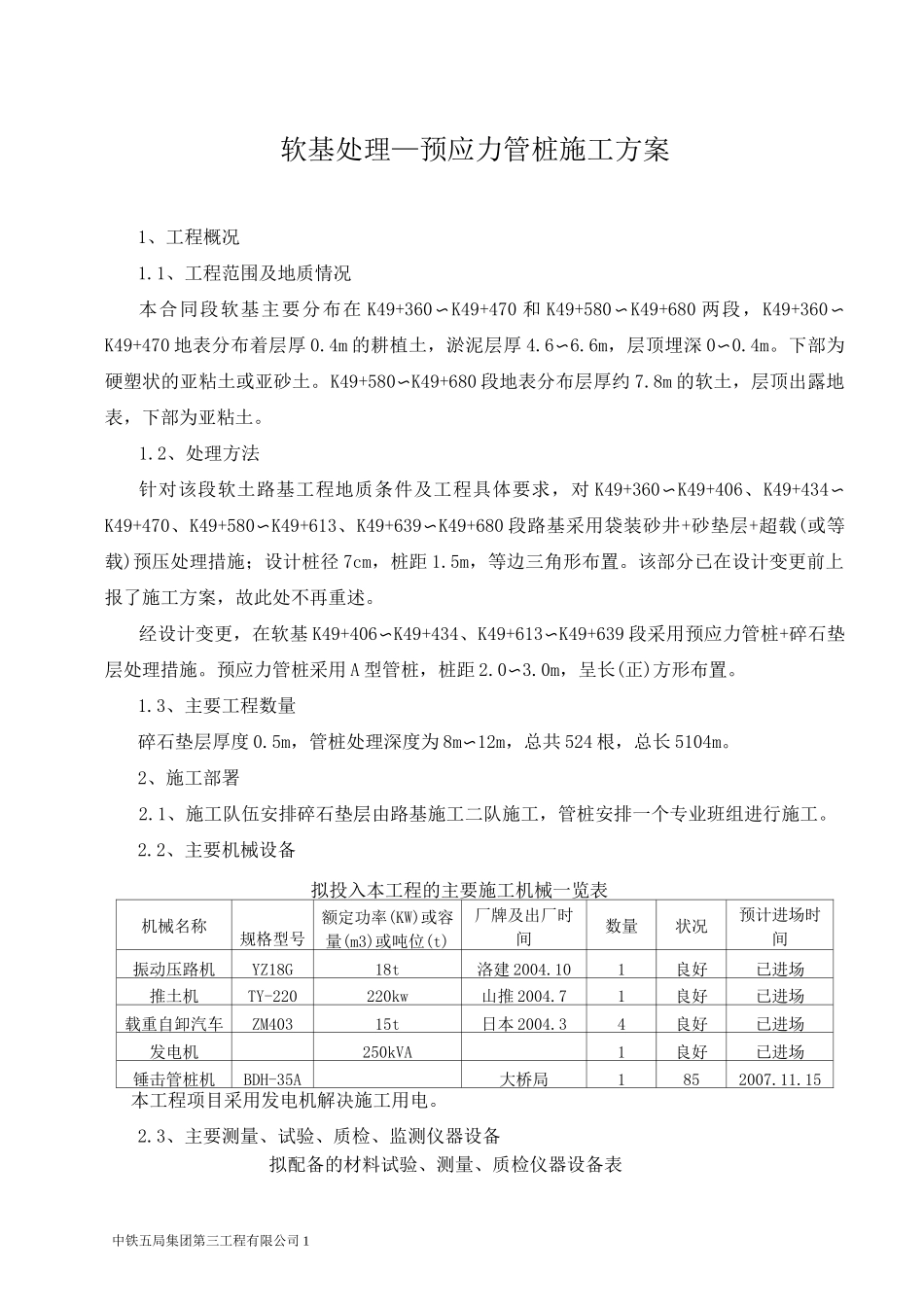

中铁五局集团第三工程有限公司1软基处理—预应力管桩施工方案1、工程概况1.1、工程范围及地质情况本合同段软基主要分布在K49+360〜K49+470和K49+580〜K49+680两段，K49+360〜K49+470地表分布着层厚0.4m的耕植土，淤泥层厚4.6〜6.6m，层顶埋深0〜0.4m。下部为硬塑状的亚粘土或亚砂土。K49+580〜K49+680段地表分布层厚约7.8m的软土，层顶出露地表，下部为亚粘土。1.2、处理方法针对该段软土路基工程地质条件及工程具体要求，对K49+360〜K49+406、K49+434〜K49+470、K49+580〜K49+613、K49+639〜K49+680段路基采用袋装砂井+砂垫层+超载(或等载)预压处理措施；设计桩径7cm，桩距1.5m，等边三角形布置。该部分已在设计变更前上报了施工方案，故此处不再重述。经设计变更，在软基K49+406〜K49+434、K49+613〜K49+639段采用预应力管桩+碎石垫层处理措施。预应力管桩采用A型管桩，桩距2.0〜3.0m，呈长(正)方形布置。1.3、主要工程数量碎石垫层厚度0.5m，管桩处理深度为8m〜12m，总共524根，总长5104m。2、施工部署2.1、施工队伍安排碎石垫层由路基施工二队施工，管桩安排一个专业班组进行施工。2.2、主要机械设备拟投入本工程的主要施工机械一览表机械名称规格型号额定功率(KW)或容量(m3)或吨位(t)厂牌及出厂时间数量状况预计进场时间振动压路机YZ18G18t洛建2004.101良好已进场推土机TY-220220kw山推2004.71良好已进场载重自卸汽车ZM40315t日本2004.34良好已进场发电机250kVA1良好已进场锤击管桩机BDH-35A大桥局1852007.11.15本工程项目采用发电机解决施工用电。2.3、主要测量、试验、质检、监测仪器设备拟配备的材料试验、测量、质检仪器设备表中铁五局集团第三工程有限公司2序号仪器设备名称规格型号单位数量备注1电子天平1kg、5kg10kg台12动力触探仪台14碎石压碎值仪台15静力触探仪台16全站仪T0R3002台17自动安平水准仪FS1台22.4、施工便道通过与当地村民协商，利用现有机耕道路基内的施工便道，各种施工机具与材料即可到达施工地点。2.5、施工进度安排本分项工程施工工期为35天。工程施工进度安排如下：施工准备：2007年11月11日〜2007年11月15日碎石垫层：2007年11月16日〜2007年11月20日预应力管桩：2007年11月21日〜2007年11月30日3、施工方案预应力管桩到专业厂家购买，采用管桩机锤击法施工。先填筑整平层土方，再施工预应力管桩及桩帽，然后采用机械分堆摊铺法施工碎石垫层，最后在铺设土工材料后进行路基填筑。总体施工顺序为：地表处理、填筑整平层f管桩及桩帽施工f填筑碎石垫层f铺设土工合成材料f路基填筑f修整路基4、施工方法4.1、地表处理：整平层施工因该两段软基内均有一道涵道或通道，整平层施工时应严格控制其顶标高，以确保碎石垫层顶面标高不得高于涵底标高。4.1.1、一般地基(无地表水地基)表面处理(1)清除杂草、种植土；(2)开挖路基两侧纵向边沟，填平低洼的地表，并整平压实，横坡2〜3%。4.1.2、水稻田地基处理(1)在路基两边征地线内开挖1米X1米的水沟，排除地表积水，必要时开挖纵、横向排水沟将低处积水排干。(2)用推土机清除表面杂草及种植土等，弃之于路基以外指定的弃土场。(3)开始填筑整平层，整平层首层松铺厚度W50cm,压实度85%,以后各层不大于30cm,中铁五局集团第三工程有限公司3整平层总厚度不大于100cm,压实度要求90%以上，横坡2〜3%。4.1.3、鱼塘地表处理：(1)修筑鱼塘围堰,围堰的材料可用编织袋装土砌筑,(两侧用编织袋装土砌筑,中间用不透水的粘土夯实。(2)围堰完成后,将塘水抽干,测量塘底标高后,可即挖除表层淤泥,同时填筑50〜100cm的整平层。(3)填筑鱼塘整平层，首层土厚度W50cm，压实度不小于85%，第二层以后松铺厚度不得大于30cm，压实度不小于90%，横坡2〜3%。4.2、预应力管桩施工施工工艺流程如下图：测量放样购置预制桩并验收桩机就位起吊预制桩试桩植桩接桩打桩送桩一检查验收y桩机移位预应力管桩施工工艺流程4.2.1、管桩材质要求(1)为保证质量，由具有质量认证的专业生产厂家根据设计图的要求统一生产。桩身采用预应力混凝土A型管桩，桩径30cm，壁厚7cm，管桩混凝土抗压强度为C80。(2)出厂时应有外形尺寸、物理力学等方面的检验单及合格证书。...
