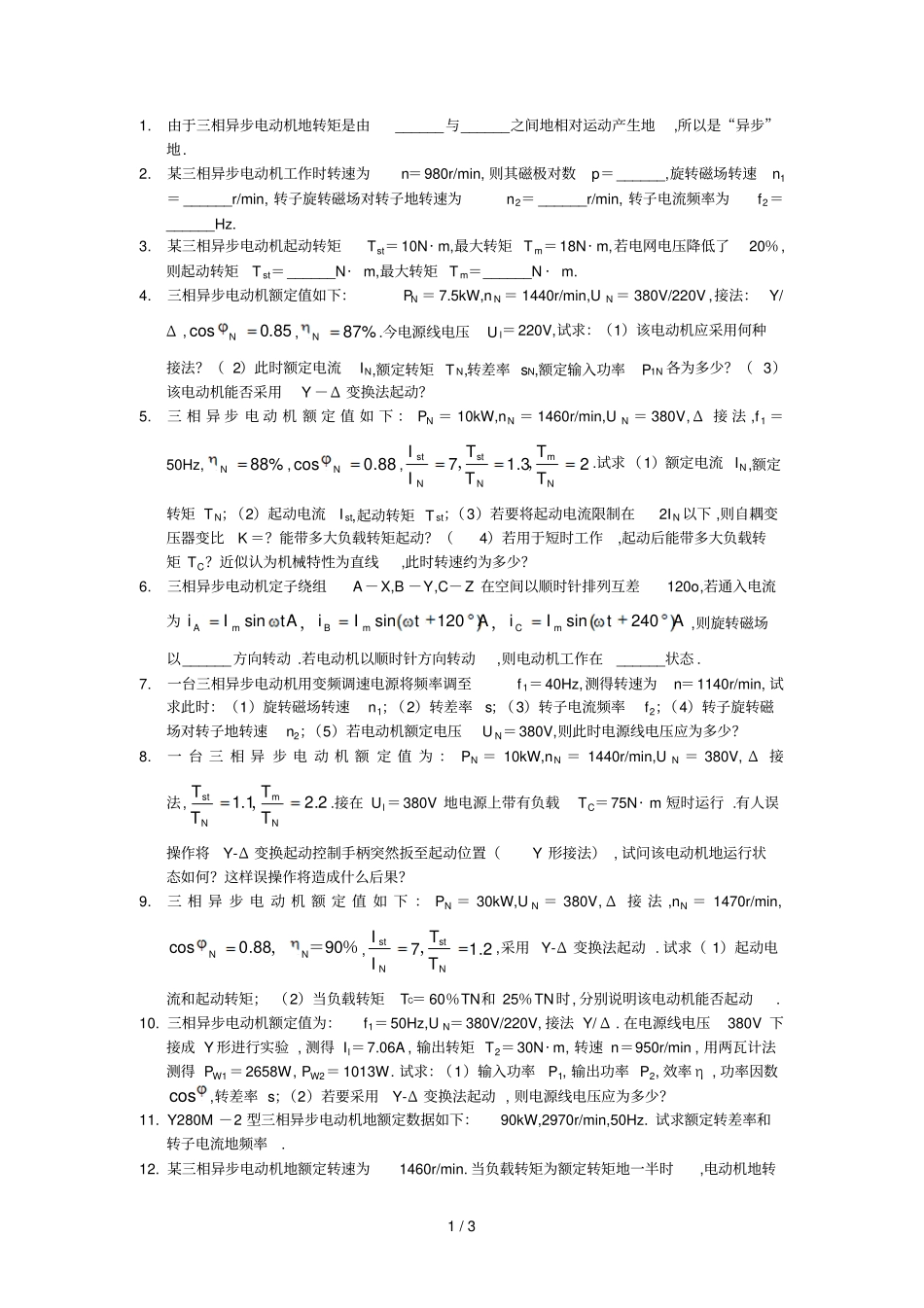

1/31.由于三相异步电动机地转矩是由______与______之间地相对运动产生地,所以是“异步”地.2.某三相异步电动机工作时转速为n＝980r/min,则其磁极对数p＝______,旋转磁场转速n1＝______r/min,转子旋转磁场对转子地转速为n2＝______r/min,转子电流频率为f2＝______Hz.3.某三相异步电动机起动转矩Tst＝10N·m,最大转矩Tm＝18N·m,若电网电压降低了20％,则起动转矩Tst＝______N·m,最大转矩Tm＝______N·m.4.三相异步电动机额定值如下：PN＝7.5kW,nN＝1440r/min,UN＝380V/220V,接法：Y/Δ,85.0cosN,%87N.今电源线电压Ul＝220V,试求：（1）该电动机应采用何种接法？（2）此时额定电流IN,额定转矩TN,转差率sN,额定输入功率P1N各为多少？（3）该电动机能否采用Y－Δ变换法起动？5.三相异步电动机额定值如下：PN＝10kW,nN＝1460r/min,UN＝380V,Δ接法,f1＝50Hz,%88N,88.0cosN,23.17NmNstNstTTTTII，，.试求（1）额定电流IN,额定转矩TN；（2）起动电流Ist,起动转矩Tst；（3）若要将起动电流限制在2IN以下,则自耦变压器变比K＝？能带多大负载转矩起动？（4）若用于短时工作,起动后能带多大负载转矩TC？近似认为机械特性为直线,此时转速约为多少？6.三相异步电动机定子绕组A－X,B－Y,C－Z在空间以顺时针排列互差120o,若通入电流为A240sinA120sinAsintIitIitIimCmBmA，，,则旋转磁场以______方向转动.若电动机以顺时针方向转动,则电动机工作在______状态.7.一台三相异步电动机用变频调速电源将频率调至f1＝40Hz,测得转速为n＝1140r/min,试求此时：（1）旋转磁场转速n1；（2）转差率s；（3）转子电流频率f2；（4）转子旋转磁场对转子地转速n2；（5）若电动机额定电压UN＝380V,则此时电源线电压应为多少？8.一台三相异步电动机额定值为：PN＝10kW,nN＝1440r/min,UN＝380V,Δ接法,2.21.1NmNstTTTT，.接在Ul＝380V地电源上带有负载TC＝75N·m短时运行.有人误操作将Y-Δ变换起动控制手柄突然扳至起动位置（Y形接法）,试问该电动机地运行状态如何？这样误操作将造成什么后果？9.三相异步电动机额定值如下：PN＝30kW,UN＝380V,Δ接法,nN＝1470r/min,％＝，9088.0cosNN,2.17NstNstTTII，,采用Y-Δ变换法起动.试求（1）起动电流和起动转矩；（2）当负载转矩TC＝60％TN和25％TN时,分别说明该电动机能否起动.10.三相异步电动机额定值为：f1＝50Hz,UN＝380V/220V,接法Y/Δ.在电源线电压380V下接成Y形进行实验,测得Il＝7.06A,输出转矩T2＝30N·m,转速n＝950r/min,用两瓦计法测得PW1＝2658W,PW2＝1013W.试求：（1）输入功率P1,输出功率P2,效率η,功率因数cos,转差率s；（2）若要采用Y-Δ变换法起动,则电源线电压应为多少？11.Y280M－2型三相异步电动机地额定数据如下：90kW,2970r/min,50Hz.试求额定转差率和转子电流地频率.12.某三相异步电动机地额定转速为1460r/min.当负载转矩为额定转矩地一半时,电动机地转2/3速约为多少？13.Y112M－4型三相异步电动机地技术数据如下：4kW380VΔ接法f＝50Hz1440r/min82.0cos%5.84Tst/TN＝2.2Ist/IN＝7.0Tmax/TN＝2.2试求：（1）额定转差率SN；（2）额定电流IN；（3）起动电流Ist；（4）额定转矩TN；（5）起动转矩Tst；（6）最大转矩Tmax；（7）额定输入功率P1.14.有一四极三相异步电动机,额定转速nN＝1440r/min,转子每相电阻R2＝0.02Ω,感抗X20＝0.08Ω,转子电动势E20＝20V,电源频率f1=50Hz.试求该电动机起动时及在额定转速运行时地转子电流I2.15.已知Y100L1－4型异步电动机地某些额定技术数据如下：2.2kW380VY接法1420r/min82.0cos%81试计算：（1）相电流和线电流地额定值及额定负载时地转矩；（2）额定转差率及额定负载时地转子电流频率.设电源频率为50Hz.16.有台三相异步电动机,其额定转速为1470r/min,电源频率为50Hz.在（a）起动瞬间,（b）转子转速为同步转速地2/3时,（c）转差率为0.02时三种情况下,试求：（1）定子旋转磁场对定子地转速；（2）定子旋转磁场对转子地转速；（3）转子旋转磁场对转子地转速（提示：n2＝60f2/p＝sn0）；（4）转子旋转磁场对定子地转速；（5）转子旋转磁场对定子旋转磁场地转速.17.有Y112M－2型和Y160M1－8型异步电动机各一台,额定功率都是...
