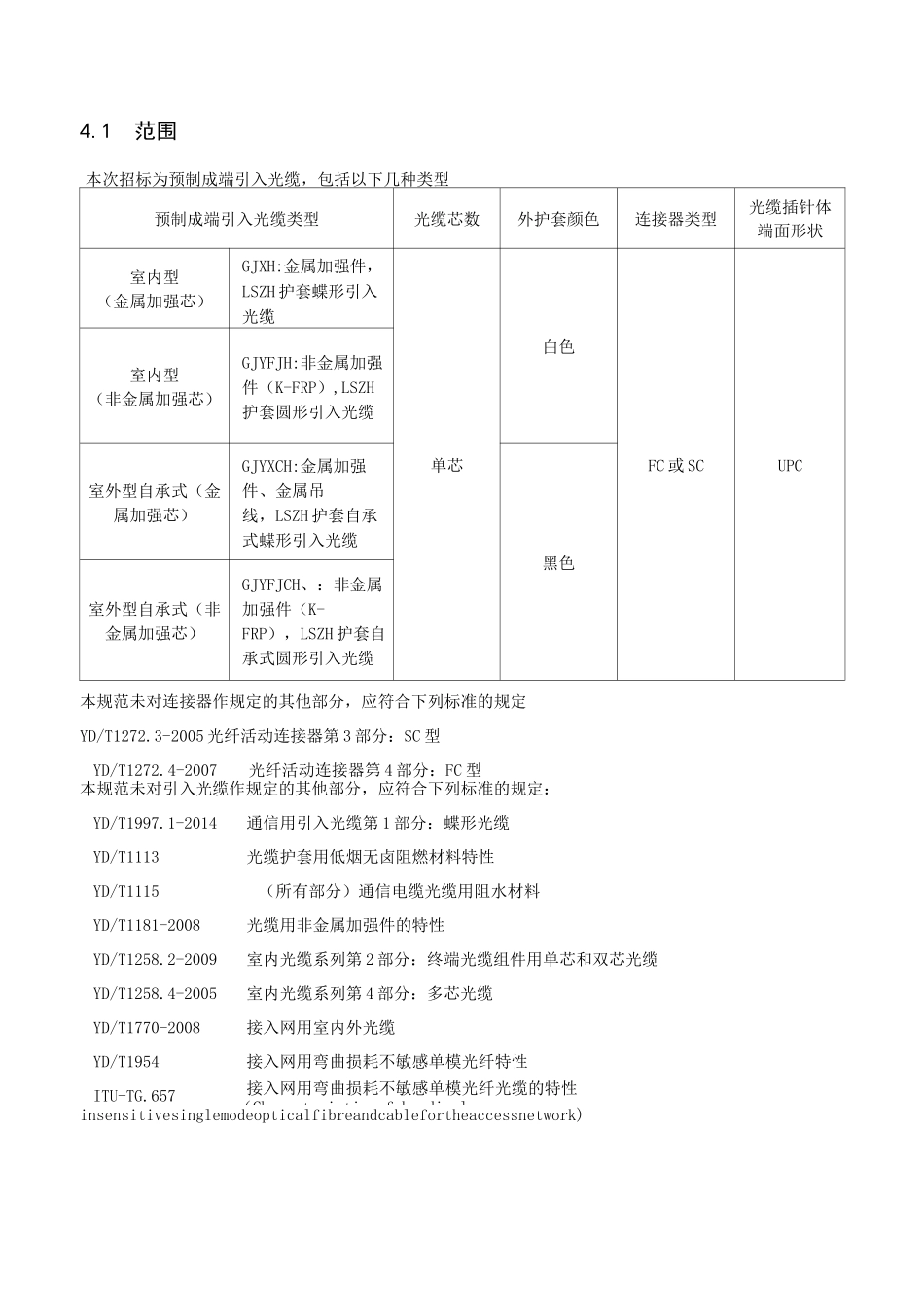

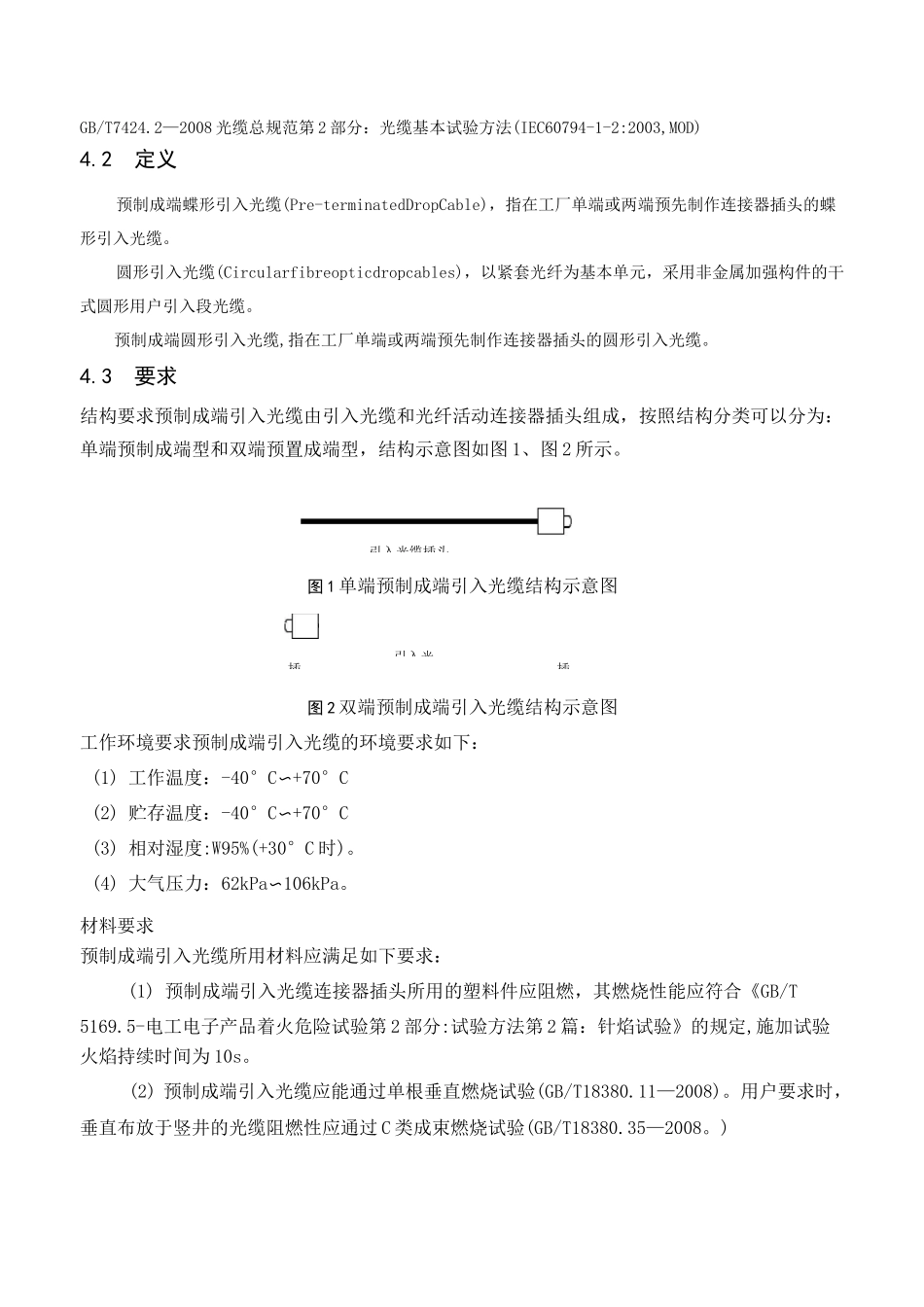

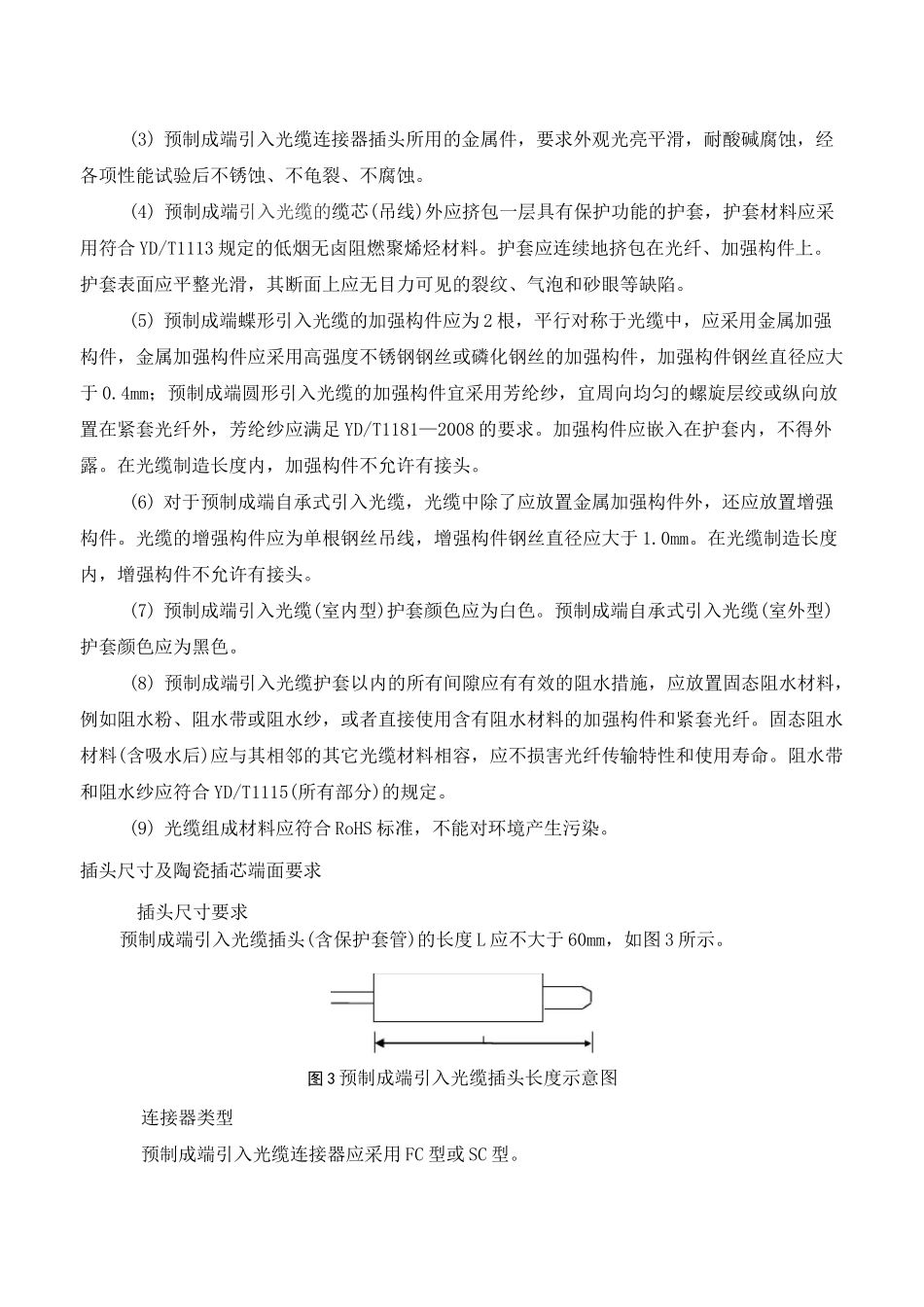

4.1范围本次招标为预制成端引入光缆，包括以下几种类型预制成端引入光缆类型光缆芯数外护套颜色连接器类型光缆插针体端面形状室内型（金属加强芯）GJXH:金属加强件，LSZH护套蝶形引入光缆单芯白色FC或SCUPC室内型（非金属加强芯）GJYFJH:非金属加强件（K-FRP）,LSZH护套圆形引入光缆室外型自承式（金属加强芯）GJYXCH:金属加强件、金属吊线，LSZH护套自承式蝶形引入光缆黑色室外型自承式（非金属加强芯）GJYFJCH、：非金属加强件（K-FRP），LSZH护套自承式圆形引入光缆本规范未对连接器作规定的其他部分，应符合下列标准的规定YD/T1272.3-2005光纤活动连接器第3部分：SC型YD/T1272.4-2007光纤活动连接器第4部分：FC型本规范未对引入光缆作规定的其他部分，应符合下列标准的规定：YD/T1997.1-2014通信用引入光缆第1部分：蝶形光缆YD/T1113光缆护套用低烟无卤阻燃材料特性YD/T1115（所有部分）通信电缆光缆用阻水材料YD/T1181-2008光缆用非金属加强件的特性YD/T1258.2-2009室内光缆系列第2部分：终端光缆组件用单芯和双芯光缆YD/T1258.4-2005室内光缆系列第4部分：多芯光缆YD/T1770-2008接入网用室内外光缆YD/T1954接入网用弯曲损耗不敏感单模光纤特性ITU-TG.657接入网用弯曲损耗不敏感单模光纤光缆的特性（Characteristicsofabendinglossinsensitivesinglemodeopticalfibreandcablefortheaccessnetwork)引入光插GB/T7424.2—2008光缆总规范第2部分：光缆基本试验方法(IEC60794-1-2:2003,MOD)4.2定义预制成端蝶形引入光缆(Pre-terminatedDropCable)，指在工厂单端或两端预先制作连接器插头的蝶形引入光缆。圆形引入光缆(Circularfibreopticdropcables)，以紧套光纤为基本单元，采用非金属加强构件的干式圆形用户引入段光缆。预制成端圆形引入光缆,指在工厂单端或两端预先制作连接器插头的圆形引入光缆。4.3要求结构要求预制成端引入光缆由引入光缆和光纤活动连接器插头组成，按照结构分类可以分为：单端预制成端型和双端预置成端型，结构示意图如图1、图2所示。图1单端预制成端引入光缆结构示意图图2双端预制成端引入光缆结构示意图工作环境要求预制成端引入光缆的环境要求如下：(1)工作温度：-40°C〜+70°C(2)贮存温度：-40°C〜+70°C(3)相对湿度:W95%(+30°C时)。(4)大气压力：62kPa〜106kPa。材料要求预制成端引入光缆所用材料应满足如下要求：(1)预制成端引入光缆连接器插头所用的塑料件应阻燃，其燃烧性能应符合《GB/T5169.5-电工电子产品着火危险试验第2部分:试验方法第2篇：针焰试验》的规定,施加试验火焰持续时间为10s。(2)预制成端引入光缆应能通过单根垂直燃烧试验(GB/T18380.11—2008)。用户要求时，垂直布放于竖井的光缆阻燃性应通过C类成束燃烧试验(GB/T18380.35—2008。)引入光缆插头插(3)预制成端引入光缆连接器插头所用的金属件，要求外观光亮平滑，耐酸碱腐蚀，经各项性能试验后不锈蚀、不龟裂、不腐蚀。(4)预制成端引入光缆的缆芯(吊线)外应挤包一层具有保护功能的护套，护套材料应采用符合YD/T1113规定的低烟无卤阻燃聚烯烃材料。护套应连续地挤包在光纤、加强构件上。护套表面应平整光滑，其断面上应无目力可见的裂纹、气泡和砂眼等缺陷。(5)预制成端蝶形引入光缆的加强构件应为2根，平行对称于光缆中，应采用金属加强构件，金属加强构件应采用高强度不锈钢钢丝或磷化钢丝的加强构件，加强构件钢丝直径应大于0.4mm；预制成端圆形引入光缆的加强构件宜采用芳纶纱，宜周向均匀的螺旋层绞或纵向放置在紧套光纤外，芳纶纱应满足YD/T1181—2008的要求。加强构件应嵌入在护套内，不得外露。在光缆制造长度内，加强构件不允许有接头。(6)对于预制成端自承式引入光缆，光缆中除了应放置金属加强构件外，还应放置增强构件。光缆的增强构件应为单根钢丝吊线，增强构件钢丝直径应大于1.0mm。在光缆制造长度内，增强构件不允许有接头。(7)预制成端引入光缆(室内型)护套颜色应为白色。预制成端自承式引入光缆(室外型)护套颜色应为黑色。(8)预制成端引入光缆护套以内的所有间隙应有有效的阻水措施，应放置固态阻水材料，例如阻水粉、阻水带或阻水纱，或者直接使用含有阻水材...
