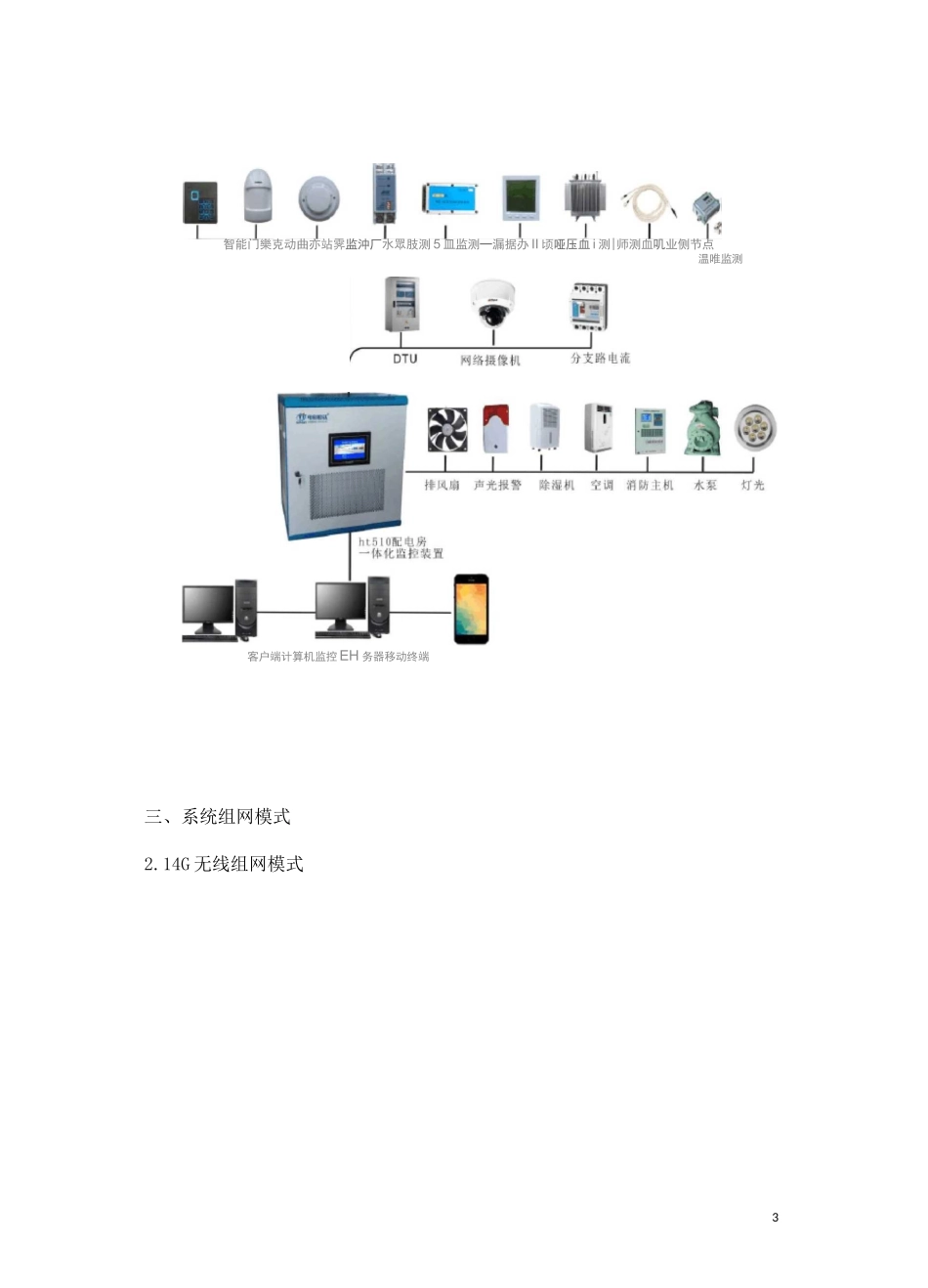

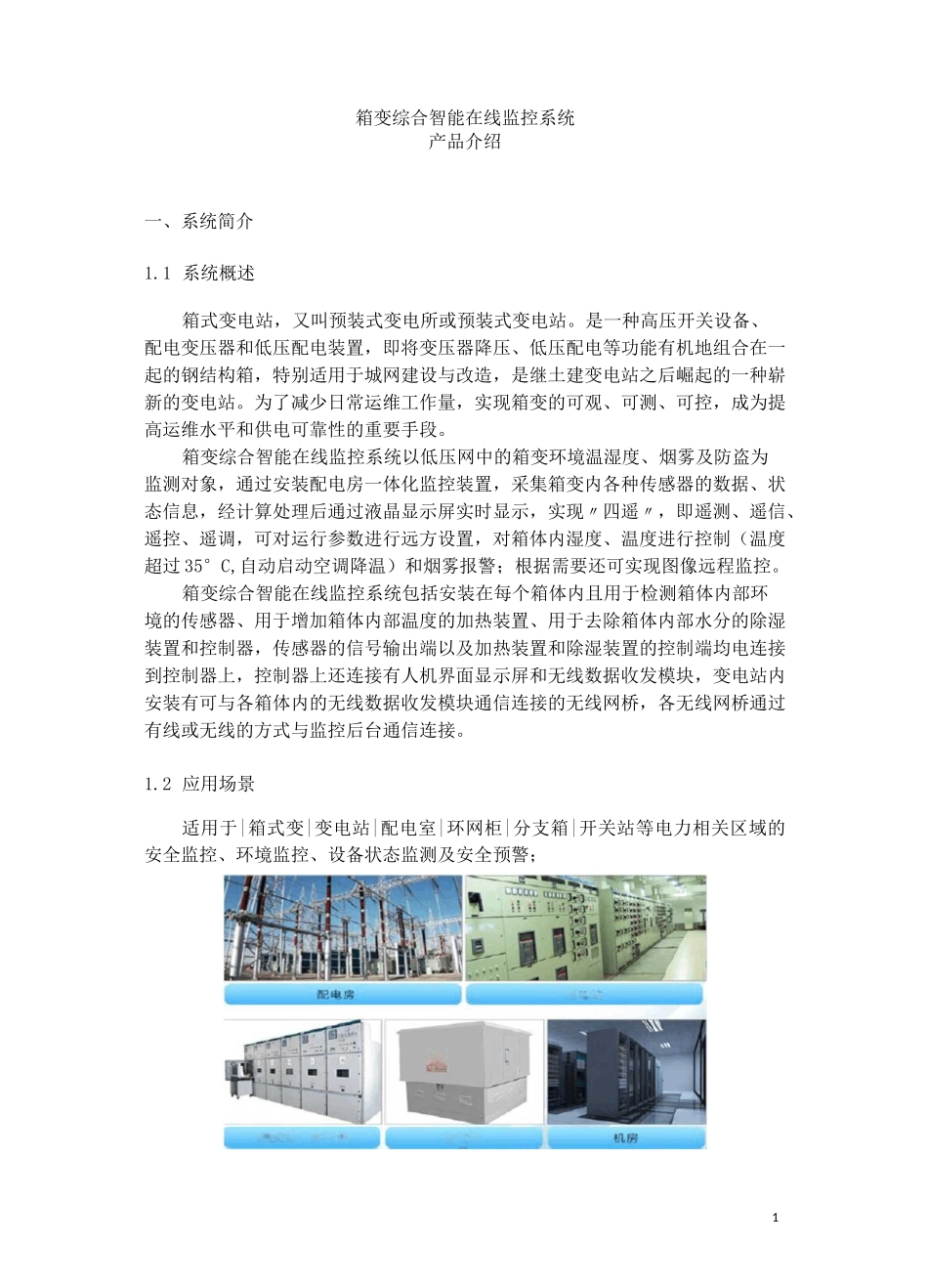

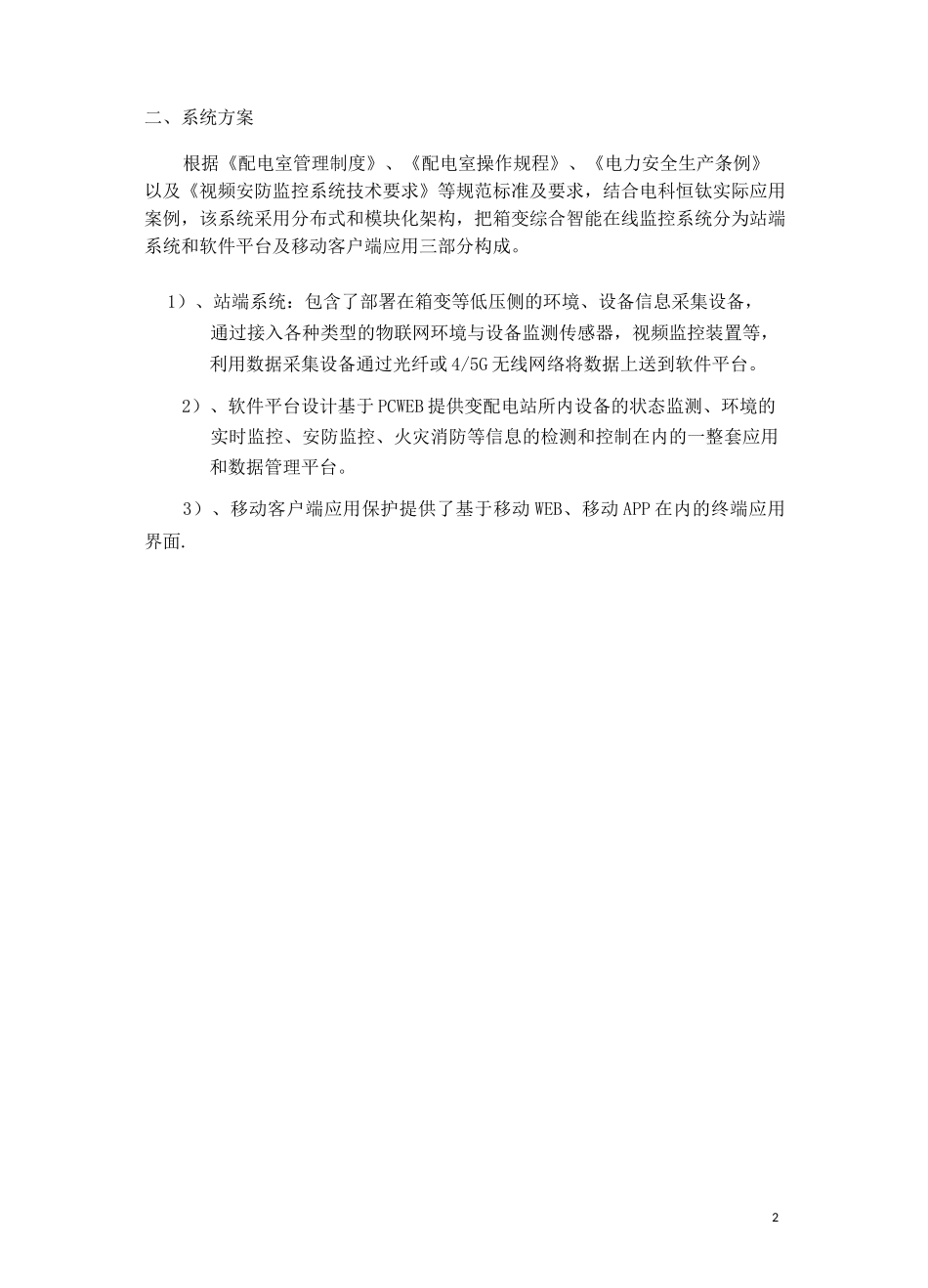

1□口I|A靦电牺式变、环网拒分盍箱箱变综合智能在线监控系统产品介绍一、系统简介1.1系统概述箱式变电站，又叫预装式变电所或预装式变电站。是一种高压开关设备、配电变压器和低压配电装置，即将变压器降压、低压配电等功能有机地组合在一起的钢结构箱，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。为了减少日常运维工作量，实现箱变的可观、可测、可控，成为提高运维水平和供电可靠性的重要手段。箱变综合智能在线监控系统以低压网中的箱变环境温湿度、烟雾及防盗为监测对象，通过安装配电房一体化监控装置，采集箱变内各种传感器的数据、状态信息，经计算处理后通过液晶显示屏实时显示，实现〃四遥〃，即遥测、遥信、遥控、遥调，可对运行参数进行远方设置，对箱体内湿度、温度进行控制（温度超过35°C,自动启动空调降温）和烟雾报警；根据需要还可实现图像远程监控。箱变综合智能在线监控系统包括安装在每个箱体内且用于检测箱体内部环境的传感器、用于增加箱体内部温度的加热装置、用于去除箱体内部水分的除湿装置和控制器，传感器的信号输出端以及加热装置和除湿装置的控制端均电连接到控制器上，控制器上还连接有人机界面显示屏和无线数据收发模块，变电站内安装有可与各箱体内的无线数据收发模块通信连接的无线网桥，各无线网桥通过有线或无线的方式与监控后台通信连接。1.2应用场景适用于|箱式变|变电站|配电室|环网柜|分支箱|开关站等电力相关区域的安全监控、环境监控、设备状态监测及安全预警；2二、系统方案根据《配电室管理制度》、《配电室操作规程》、《电力安全生产条例》以及《视频安防监控系统技术要求》等规范标准及要求，结合电科恒钛实际应用案例，该系统采用分布式和模块化架构，把箱变综合智能在线监控系统分为站端系统和软件平台及移动客户端应用三部分构成。1）、站端系统：包含了部署在箱变等低压侧的环境、设备信息采集设备，通过接入各种类型的物联网环境与设备监测传感器，视频监控装置等，利用数据采集设备通过光纤或4/5G无线网络将数据上送到软件平台。2）、软件平台设计基于PCWEB提供变配电站所内设备的状态监测、环境的实时监控、安防监控、火灾消防等信息的检测和控制在内的一整套应用和数据管理平台。3）、移动客户端应用保护提供了基于移动WEB、移动APP在内的终端应用界面.3智能门樂克动曲亦站霁监沖厂水眾肢测5皿监测—漏据办II顷哑压血i测|师测血叽业侧节点温唯监测客户端计算机监控EH务器移动终端三、系统组网模式2.14G无线组网模式•>))••0n«.Ri(vrxwafttjTiriGW>Ck«3tm廿减直宝IP曜玩，供电总比t¥FH瞒希冠*廿DJlfl0(吧(52C.PK^lKEjTlP^Jr'4加4fit电皆Bi电毎2.2VPN组网模式四、箱变综合智能在线监控系统主要功能4.1数据与状态监测功能(1)实时监测配电房温度、湿度、SF6/02浓度等环境信息。(2)实时监测水浸、红外双鉴探测器等安防告警信息。(3)集成视频监控系统，实时监测变电站及设备的图像信息。4.2系统控制功能5(1)可远程控制风机、灯具启、停。(2)可远程控制空调的启、停。(3)集成视频监控系统，可实现摄像机的P/T/Z控制。4.3实时告警功能(1)系统可产生实时告警信息，同时可对相关的告警阀值进行设置。(2)对于每一条告警信息均记录事件性质、事件对象、事件内容、发生时间、事件原因及其他一些描述信息。(3)发生告警时，可配合自动推出画面，并可发出声音报警提示。4.4历史数据查询功能(1)历史数据可按照不同的组合条件进行查询。(2)历史数据可以曲线的形式展示。(3)告警信息以列表的形式展示，对于关联的录像和拍照事件可以直接查看录像和照片。(4)历史数据支持以Excel文件格式进行导出备份、输出成报表，并可输出打印。(5)系统具有录像回放功能，可支持按通道、时间、区域等组合条件来检索数据。4.5系统联动功能(1)系统支持设备间的广泛联动，设备之间的联动关系可以自由设置。(2)当入侵行为触发报警时相关摄像机自动凝视侵入目标并启动录像功能，启动声光报警器。(3)室内温湿度越限时，监控界面自动给出报警信息，并启动风机或相关设备。(4)SF6发生泄漏时，可自动启动风机，同时启动声光报警器。(5)...
