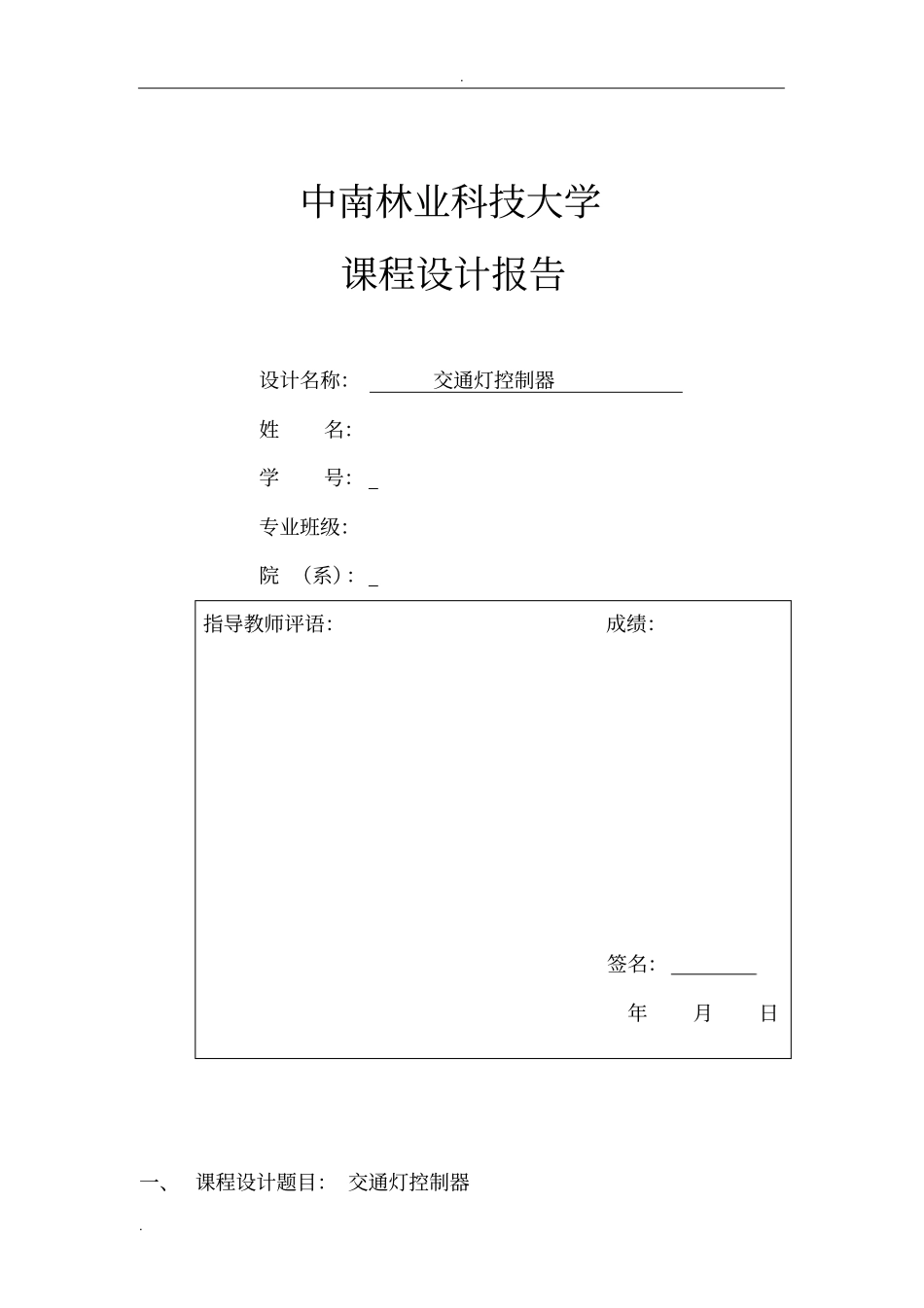

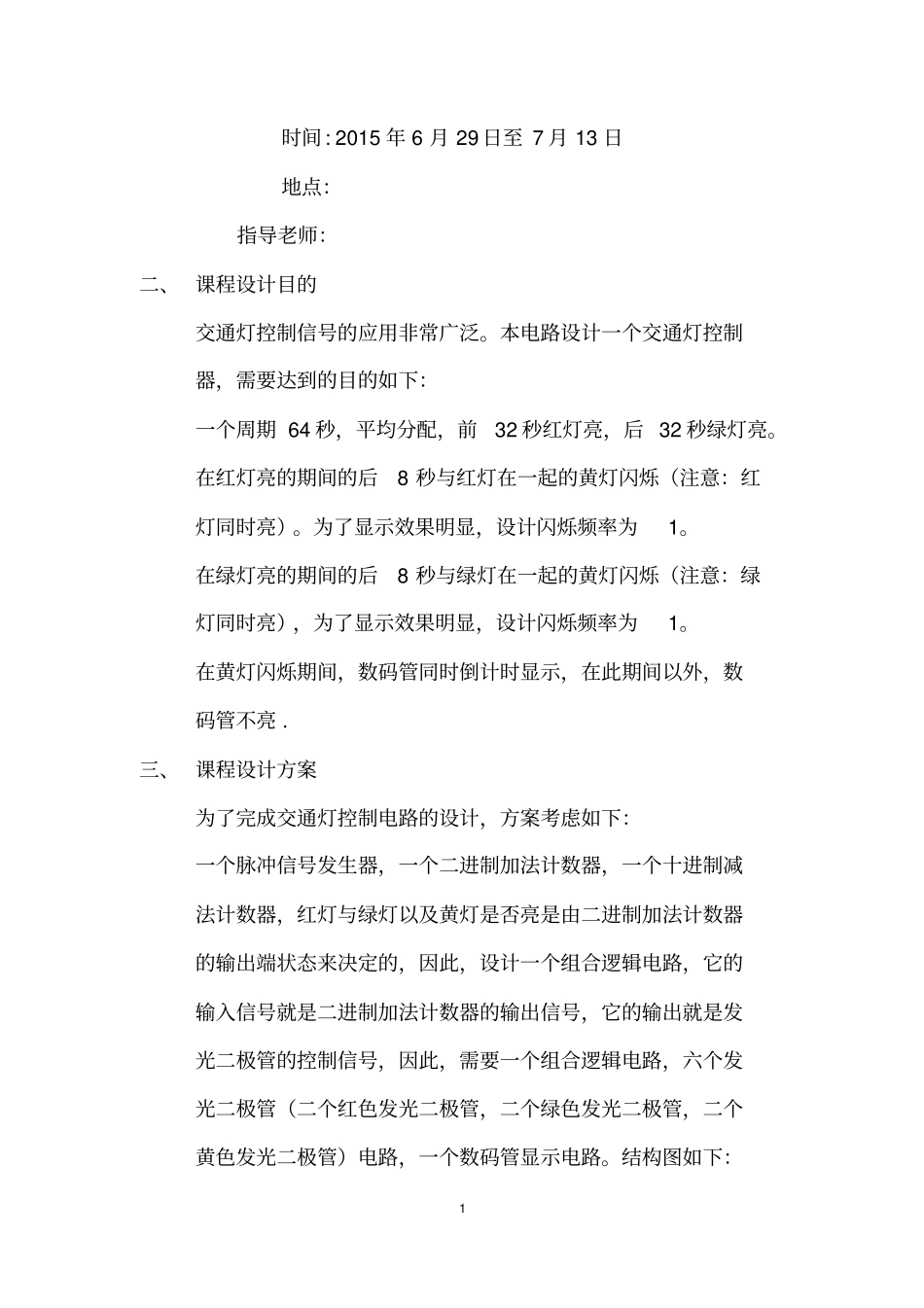

..中南林业科技大学课程设计报告设计名称:交通灯控制器姓名:学号:专业班级:院(系):指导教师评语:成绩:签名:年月日一、课程设计题目:交通灯控制器1时间:2015年6月29日至7月13日地点:指导老师:二、课程设计目的交通灯控制信号的应用非常广泛。本电路设计一个交通灯控制器,需要达到的目的如下:一个周期64秒,平均分配,前32秒红灯亮,后32秒绿灯亮。在红灯亮的期间的后8秒与红灯在一起的黄灯闪烁(注意:红灯同时亮)。为了显示效果明显,设计闪烁频率为1。在绿灯亮的期间的后8秒与绿灯在一起的黄灯闪烁(注意:绿灯同时亮),为了显示效果明显,设计闪烁频率为1。在黄灯闪烁期间,数码管同时倒计时显示,在此期间以外,数码管不亮.三、课程设计方案为了完成交通灯控制电路的设计,方案考虑如下:一个脉冲信号发生器,一个二进制加法计数器,一个十进制减法计数器,红灯与绿灯以及黄灯是否亮是由二进制加法计数器的输出端状态来决定的,因此,设计一个组合逻辑电路,它的输入信号就是二进制加法计数器的输出信号,它的输出就是发光二极管的控制信号,因此,需要一个组合逻辑电路,六个发光二极管(二个红色发光二极管,二个绿色发光二极管,二个黄色发光二极管)电路,一个数码管显示电路。结构图如下:2四、课程设计原理脉冲信号发生器由定时器555构成。二进制加法计数器由七位二进制加法计数器4024构成。十进制减法计数器由74LS193可逆可预置十进制计数器构成。组合逻辑电路根据其输入输出的逻辑关系后再确定电路芯片。驱动器选用4511。从以上讨论可知,需要对所采用的芯片有比较详细的了解。下面对以上几种芯片的基本知识和基本特性进行介绍。1、555定时器555定时器是一块常用的集成电路,电路符号如左图所示,8为电源端VCC,1为公共端GND。所加电源电压范围:4.5V
