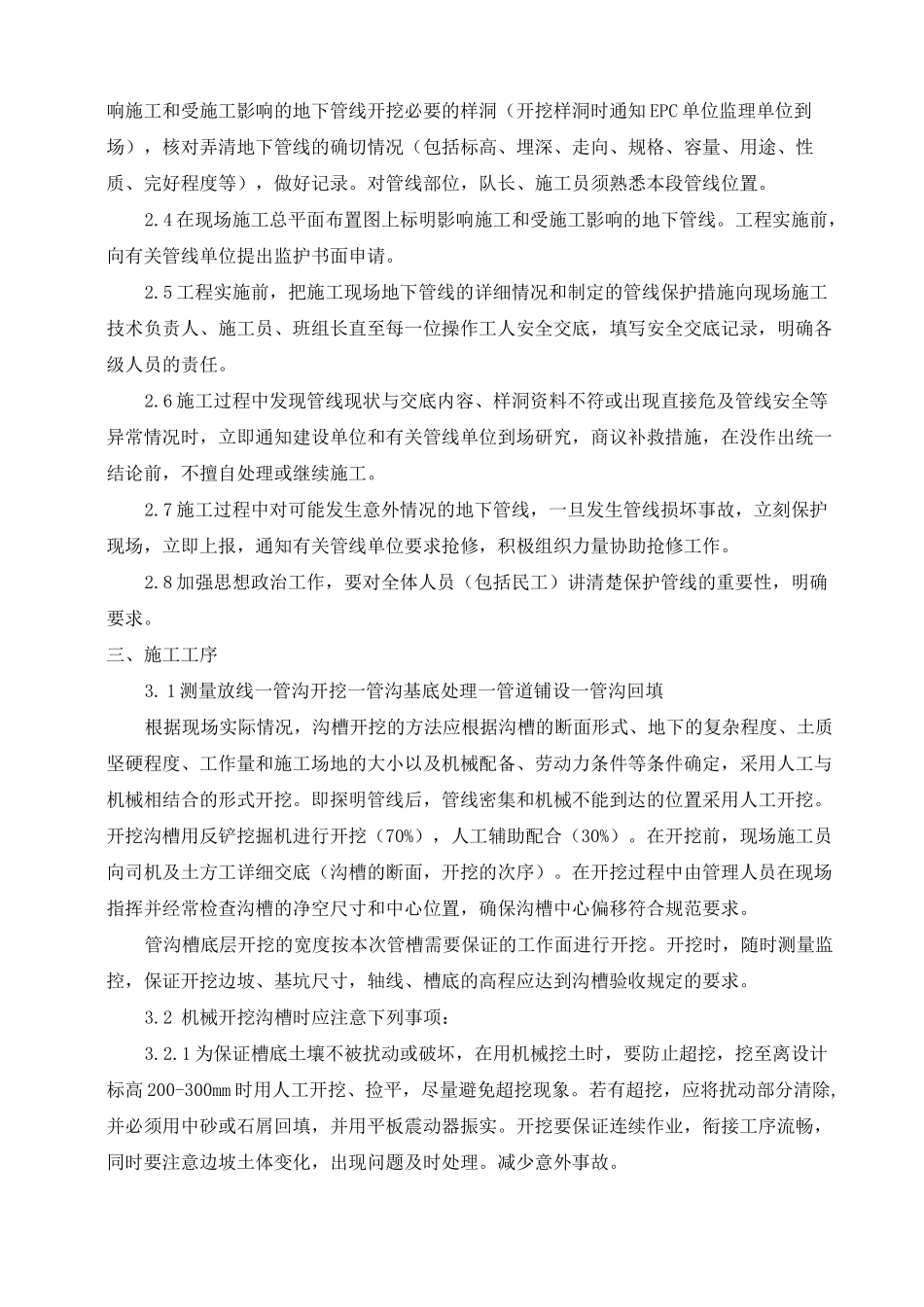

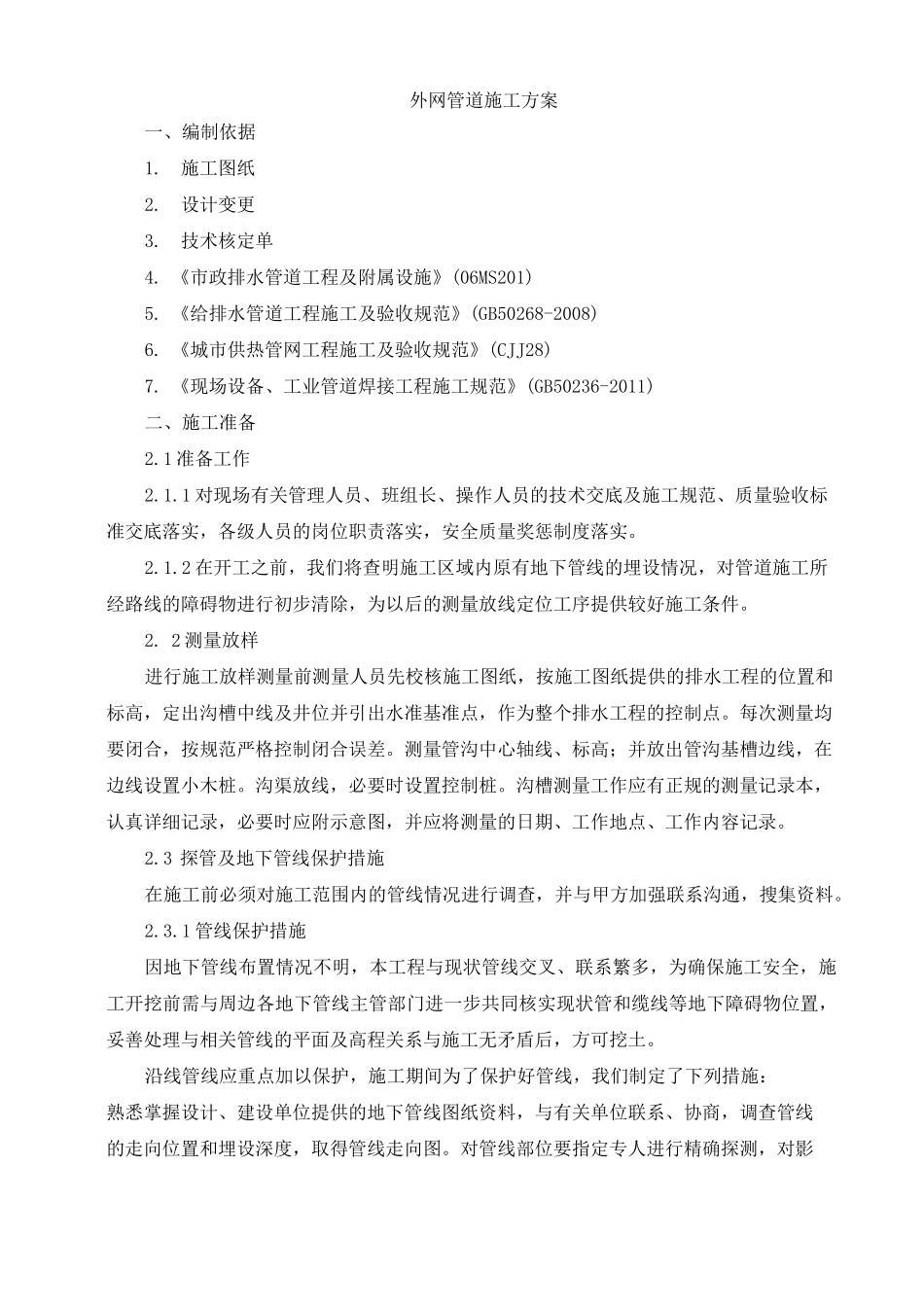

外网管道施工方案一、编制依据1.施工图纸2.设计变更3.技术核定单4.《市政排水管道工程及附属设施》(06MS201)5.《给排水管道工程施工及验收规范》(GB50268-2008)6.《城市供热管网工程施工及验收规范》(CJJ28)7.《现场设备、工业管道焊接工程施工规范》(GB50236-2011)二、施工准备2.1准备工作2.1.1对现场有关管理人员、班组长、操作人员的技术交底及施工规范、质量验收标准交底落实，各级人员的岗位职责落实，安全质量奖惩制度落实。2.1.2在开工之前，我们将查明施工区域内原有地下管线的埋设情况，对管道施工所经路线的障碍物进行初步清除，为以后的测量放线定位工序提供较好施工条件。2.2测量放样进行施工放样测量前测量人员先校核施工图纸，按施工图纸提供的排水工程的位置和标高，定出沟槽中线及井位并引出水准基准点，作为整个排水工程的控制点。每次测量均要闭合，按规范严格控制闭合误差。测量管沟中心轴线、标高；并放出管沟基槽边线，在边线设置小木桩。沟渠放线，必要时设置控制桩。沟槽测量工作应有正规的测量记录本，认真详细记录，必要时应附示意图，并应将测量的日期、工作地点、工作内容记录。2.3探管及地下管线保护措施在施工前必须对施工范围内的管线情况进行调查，并与甲方加强联系沟通，搜集资料。2.3.1管线保护措施因地下管线布置情况不明，本工程与现状管线交叉、联系繁多，为确保施工安全，施工开挖前需与周边各地下管线主管部门进一步共同核实现状管和缆线等地下障碍物位置，妥善处理与相关管线的平面及高程关系与施工无矛盾后，方可挖土。沿线管线应重点加以保护，施工期间为了保护好管线，我们制定了下列措施：熟悉掌握设计、建设单位提供的地下管线图纸资料，与有关单位联系、协商，调查管线的走向位置和埋设深度，取得管线走向图。对管线部位要指定专人进行精确探测，对影响施工和受施工影响的地下管线开挖必要的样洞（开挖样洞时通知EPC单位监理单位到场），核对弄清地下管线的确切情况（包括标高、埋深、走向、规格、容量、用途、性质、完好程度等），做好记录。对管线部位，队长、施工员须熟悉本段管线位置。2.4在现场施工总平面布置图上标明影响施工和受施工影响的地下管线。工程实施前，向有关管线单位提出监护书面申请。2.5工程实施前，把施工现场地下管线的详细情况和制定的管线保护措施向现场施工技术负责人、施工员、班组长直至每一位操作工人安全交底，填写安全交底记录，明确各级人员的责任。2.6施工过程中发现管线现状与交底内容、样洞资料不符或出现直接危及管线安全等异常情况时，立即通知建设单位和有关管线单位到场研究，商议补救措施，在没作出统一结论前，不擅自处理或继续施工。2.7施工过程中对可能发生意外情况的地下管线，一旦发生管线损坏事故，立刻保护现场，立即上报，通知有关管线单位要求抢修，积极组织力量协助抢修工作。2.8加强思想政治工作，要对全体人员（包括民工）讲清楚保护管线的重要性，明确要求。三、施工工序3.1测量放线一管沟开挖一管沟基底处理一管道铺设一管沟回填根据现场实际情况，沟槽开挖的方法应根据沟槽的断面形式、地下的复杂程度、土质坚硬程度、工作量和施工场地的大小以及机械配备、劳动力条件等条件确定，采用人工与机械相结合的形式开挖。即探明管线后，管线密集和机械不能到达的位置采用人工开挖。开挖沟槽用反铲挖掘机进行开挖（70%），人工辅助配合（30%）。在开挖前，现场施工员向司机及土方工详细交底（沟槽的断面，开挖的次序）。在开挖过程中由管理人员在现场指挥并经常检查沟槽的净空尺寸和中心位置，确保沟槽中心偏移符合规范要求。管沟槽底层开挖的宽度按本次管槽需要保证的工作面进行开挖。开挖时，随时测量监控，保证开挖边坡、基坑尺寸，轴线、槽底的高程应达到沟槽验收规定的要求。3.2机械开挖沟槽时应注意下列事项：3.2.1为保证槽底土壤不被扰动或破坏，在用机械挖土时，要防止超挖，挖至离设计标高200-300mm时用人工开挖、捡平，尽量避免超挖现象。若有超挖，应将扰动部分清除,并必须用中砂或石屑回填，并用平板震动器振实。开挖要保证连续作业，衔接工序流畅，同时要注意边坡土体...
