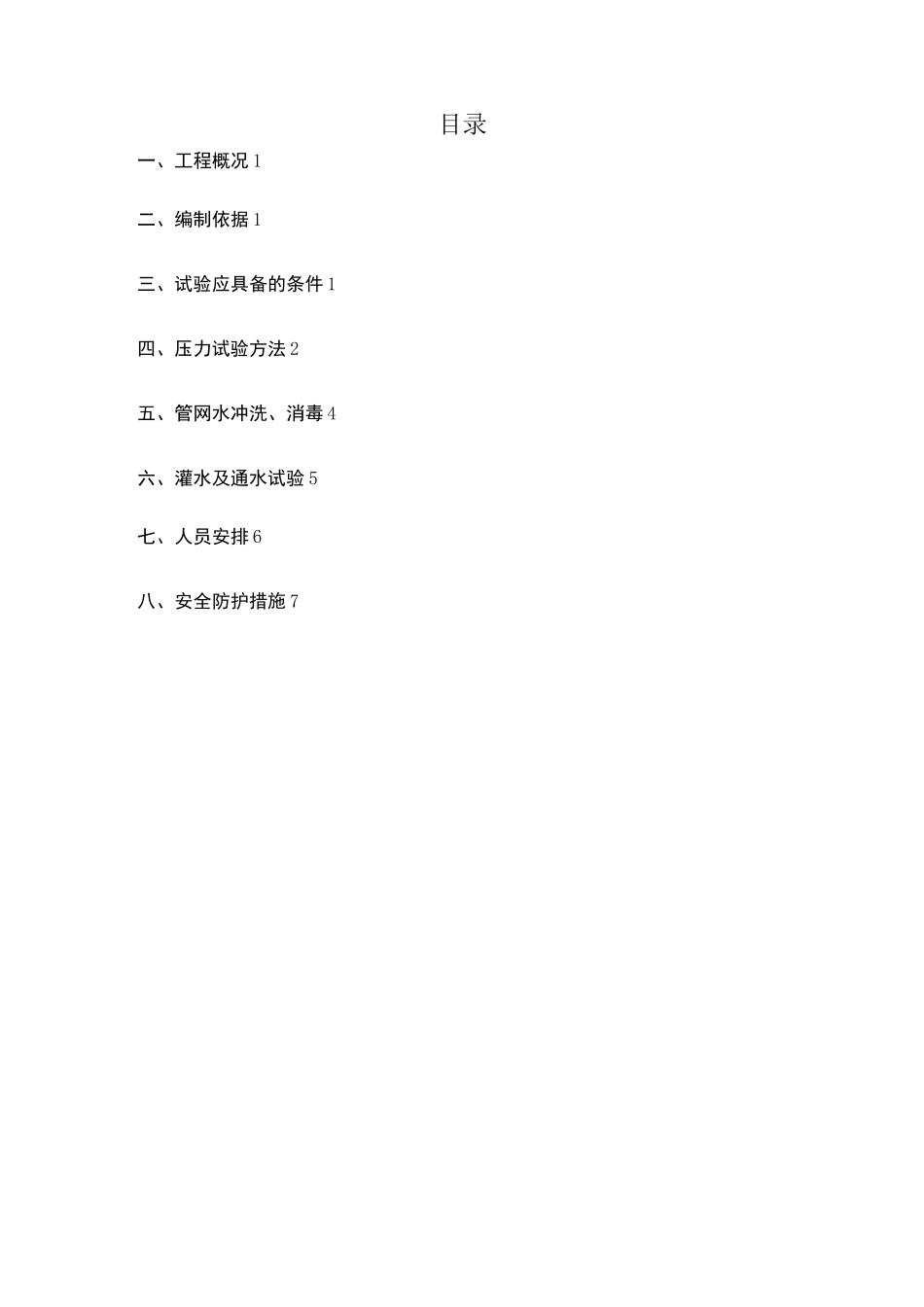

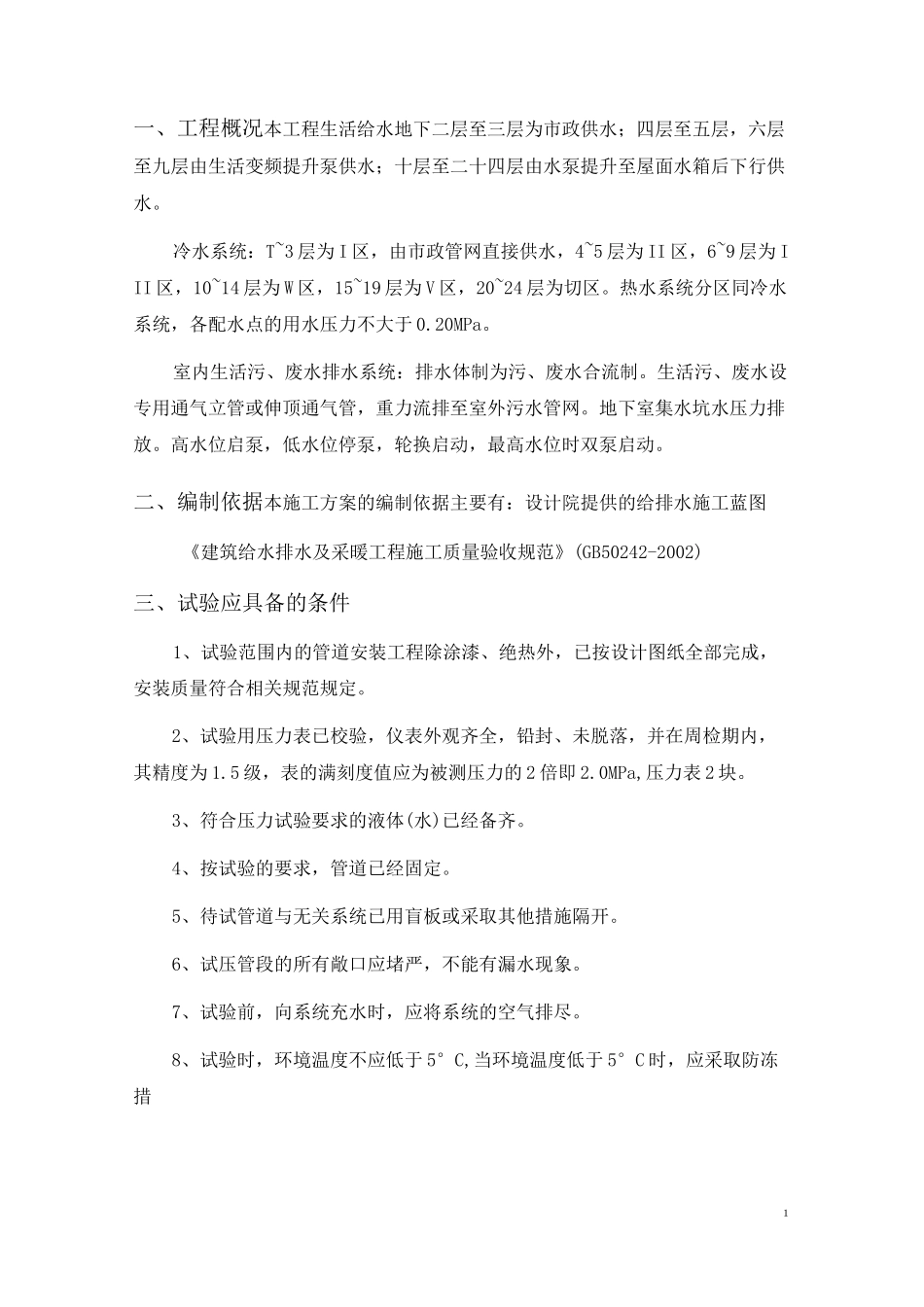

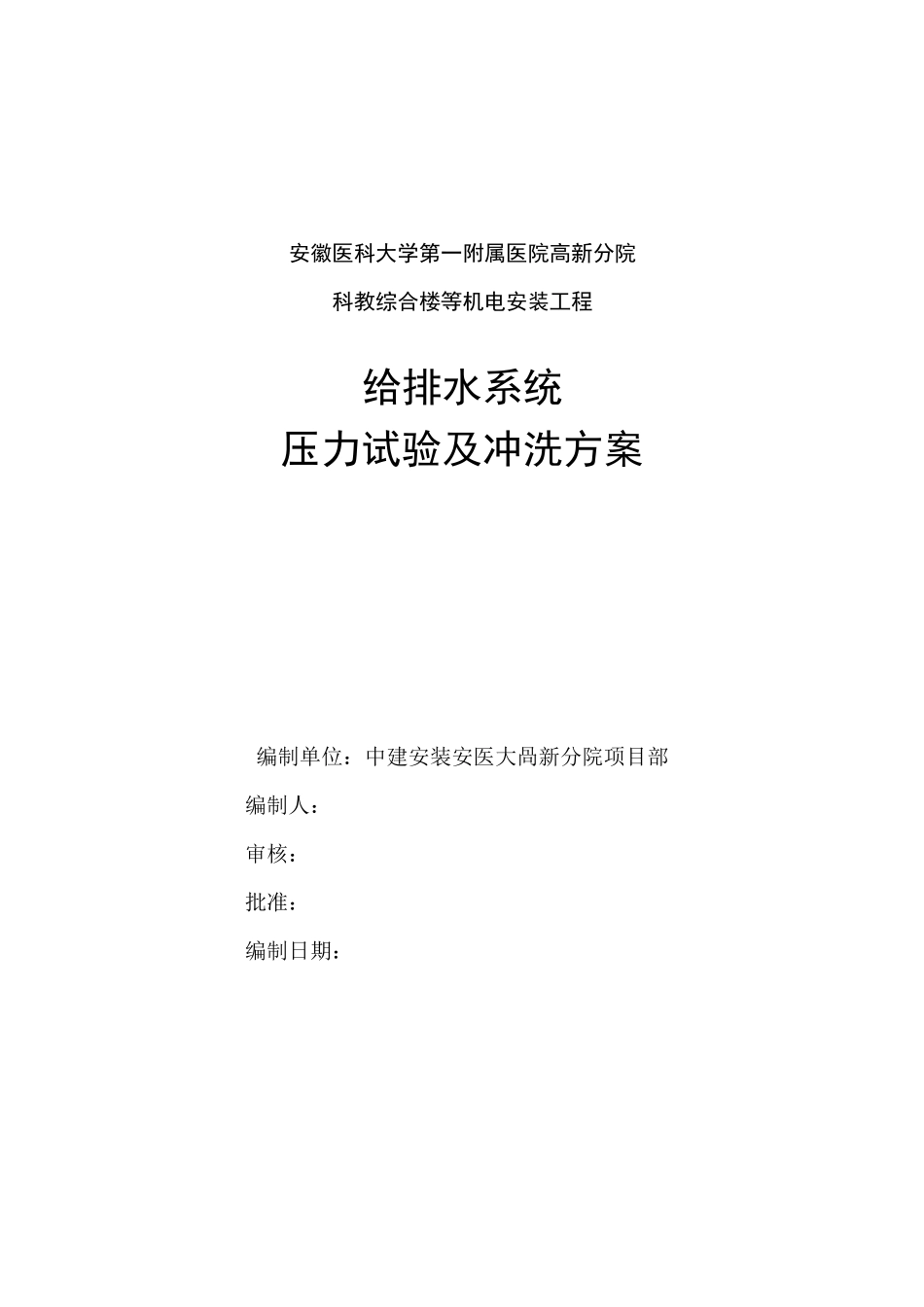

安徽医科大学第一附属医院高新分院科教综合楼等机电安装工程给排水系统压力试验及冲洗方案编制单位：中建安装安医大咼新分院项目部编制人：审核：批准：编制日期：目录一、工程概况1二、编制依据1三、试验应具备的条件1四、压力试验方法2五、管网水冲洗、消毒4六、灌水及通水试验5七、人员安排6八、安全防护措施71一、工程概况本工程生活给水地下二层至三层为市政供水；四层至五层，六层至九层由生活变频提升泵供水；十层至二十四层由水泵提升至屋面水箱后下行供水。冷水系统：T~3层为I区，由市政管网直接供水，4~5层为II区，6~9层为III区，10~14层为W区，15~19层为V区，20~24层为切区。热水系统分区同冷水系统，各配水点的用水压力不大于0.20MPa。室内生活污、废水排水系统：排水体制为污、废水合流制。生活污、废水设专用通气立管或伸顶通气管，重力流排至室外污水管网。地下室集水坑水压力排放。高水位启泵，低水位停泵，轮换启动，最高水位时双泵启动。二、编制依据本施工方案的编制依据主要有：设计院提供的给排水施工蓝图《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)三、试验应具备的条件1、试验范围内的管道安装工程除涂漆、绝热外，已按设计图纸全部完成，安装质量符合相关规范规定。2、试验用压力表已校验，仪表外观齐全，铅封、未脱落，并在周检期内，其精度为1.5级，表的满刻度值应为被测压力的2倍即2.0MPa,压力表2块。3、符合压力试验要求的液体(水)已经备齐。4、按试验的要求，管道已经固定。5、待试管道与无关系统已用盲板或采取其他措施隔开。6、试压管段的所有敞口应堵严，不能有漏水现象。7、试验前，向系统充水时，应将系统的空气排尽。8、试验时，环境温度不应低于5°C,当环境温度低于5°C时，应采取防冻措22、管道试压主要机具如表1-1所示:压力2.0MPa,2只精度1.5级，量程4.0MPa压力表使用前要进行调校，确保准确。施。四、压力试验方法1、管道试压工艺流程压力管道试压工艺流程见图1-1所示:3、管道试验压力按设计及规范要求进行。本工程冷热水工作压力分别为：图1-1管道试压工艺流程图表1-1主要试压机具一览表3市政直接供水管：0.35MPa；屋顶水箱进水管：1.34MPa；屋顶水箱出水管：0.65MPa；生活冷水给水管：I区0.35MPa；II区0.49MPa；III区0.69MPa；IV区0.26MPa；V区0.26MPa；W区0.26MPa。生活热水给水管：I区0.35MPa；II区0.49MPa；III区0.69MPa；V区0.26MPa；V区0.26MPa；W区0.26MPa。本工程冷热水试验压力分别为：市政直接供水管：0.6MPa；屋顶水箱进水管：2.01MPa；屋顶水箱出水管：0.97MPa；生活冷水给水管：I区0.6MPa；II区0.73MPa；III区1.0MPa；"区0.6MPa；V区0.6MPa；W区0.6MPa。生活热水给水管：I区0.6MPa；II区0.71MPa；III区1.0MPa；"区0.6MPa；V区0.6MPa；W区0.6MPa。压力废水管：潜污泵扬程为15-30M,故试验压力0.6MPa。4、a、动力中心分卫生间供水管和锅炉房及冷却塔补水管两个系统进行试压，强度测试点设在负5.4米层动力中心供水主管处；b、科教综合楼冷热水系统强度试验分为平面楼强度试验层与立管强度试验两部分进行，平面楼层强度试验时，关闭楼层水平干管上的阀门，强度试验测试点设在末端用水装置处（连接角阀内丝弯头处）；立管强度试验测试点设在系统管网最低点处，十层至二十四层由水泵提升至屋面水箱后下行供水，即强度测试点位于供水立管底端，四至九层由水泵提升供水，即强度测试点位于地下一层生活泵房内，地下二层至三层为市政供水，即强度测试点位于接市政供水出户管处，立管强度试验时关闭各楼层水平干4管上的阀门，分段试压合格后，再进行系统管网试压。C、压力废水水压测试点为水泵出口处。5、本压力试验用市政自来水进行，自现场楼层内临时消火栓处取水接引至试压点。6、系统注水时应将管内空气排尽，立管在顶部装设排气阀进行排气，水平管利用法兰、阀门等排气至漏水后，方可封闭，必要时增设临时排气点进行排气，试压完毕应将临时排气点拆除。7、打开系统最高点的放气阀，向系统灌水，待排气阀连续不断地向外排水时，关闭放气阀。系统充水完毕后，不要急于升压，而应先检查一下系统各接口、配件处有无渗水...
