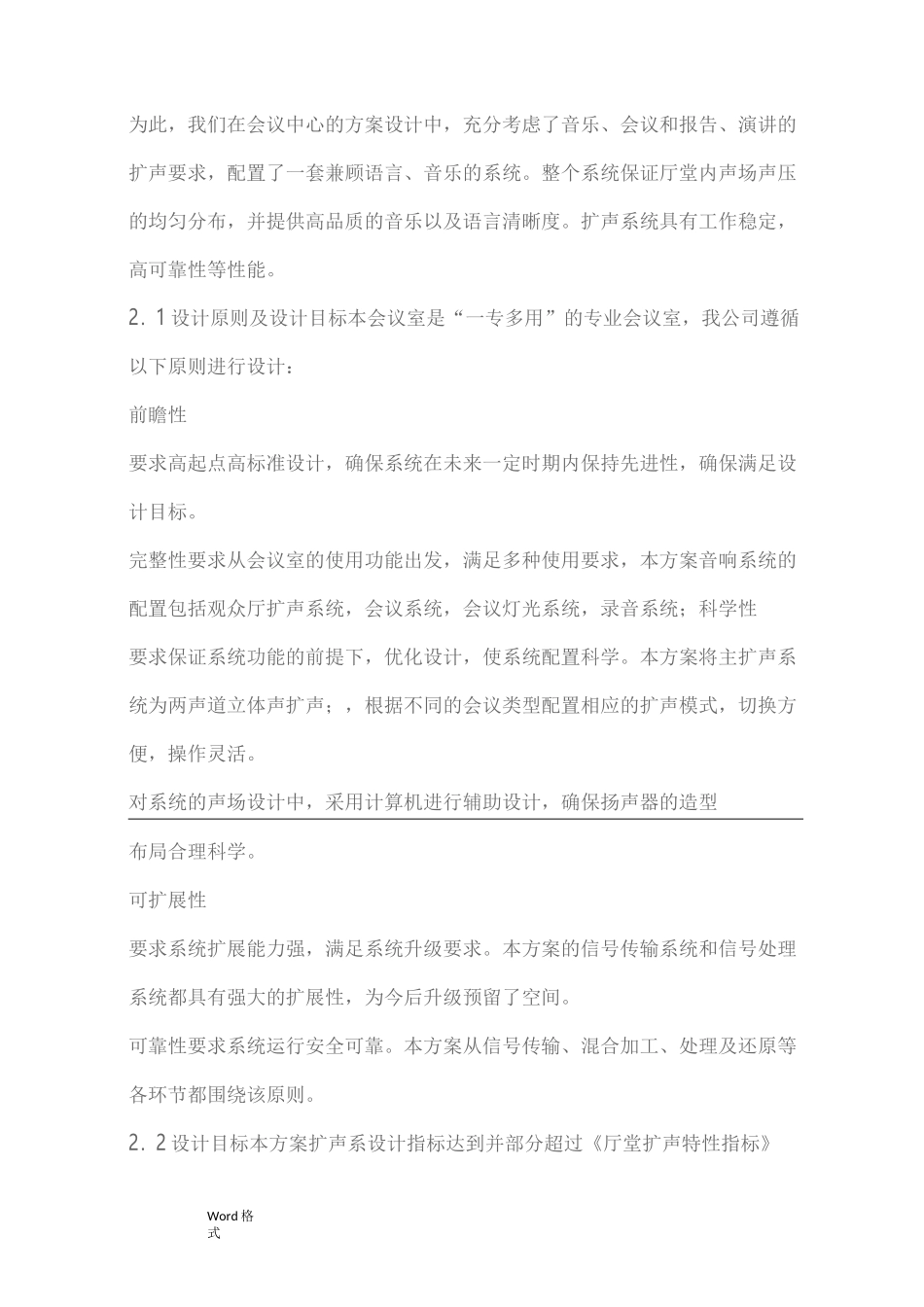

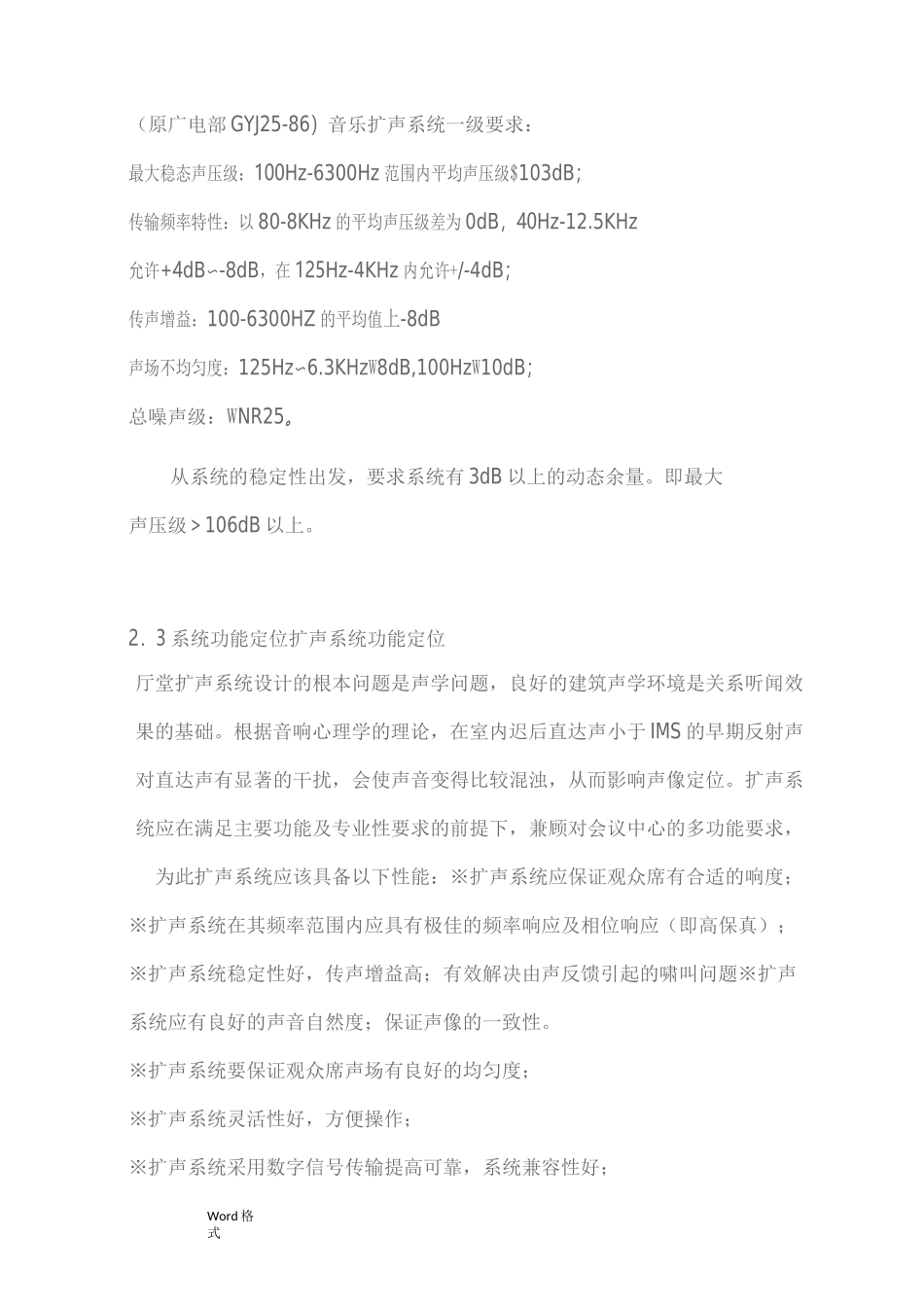

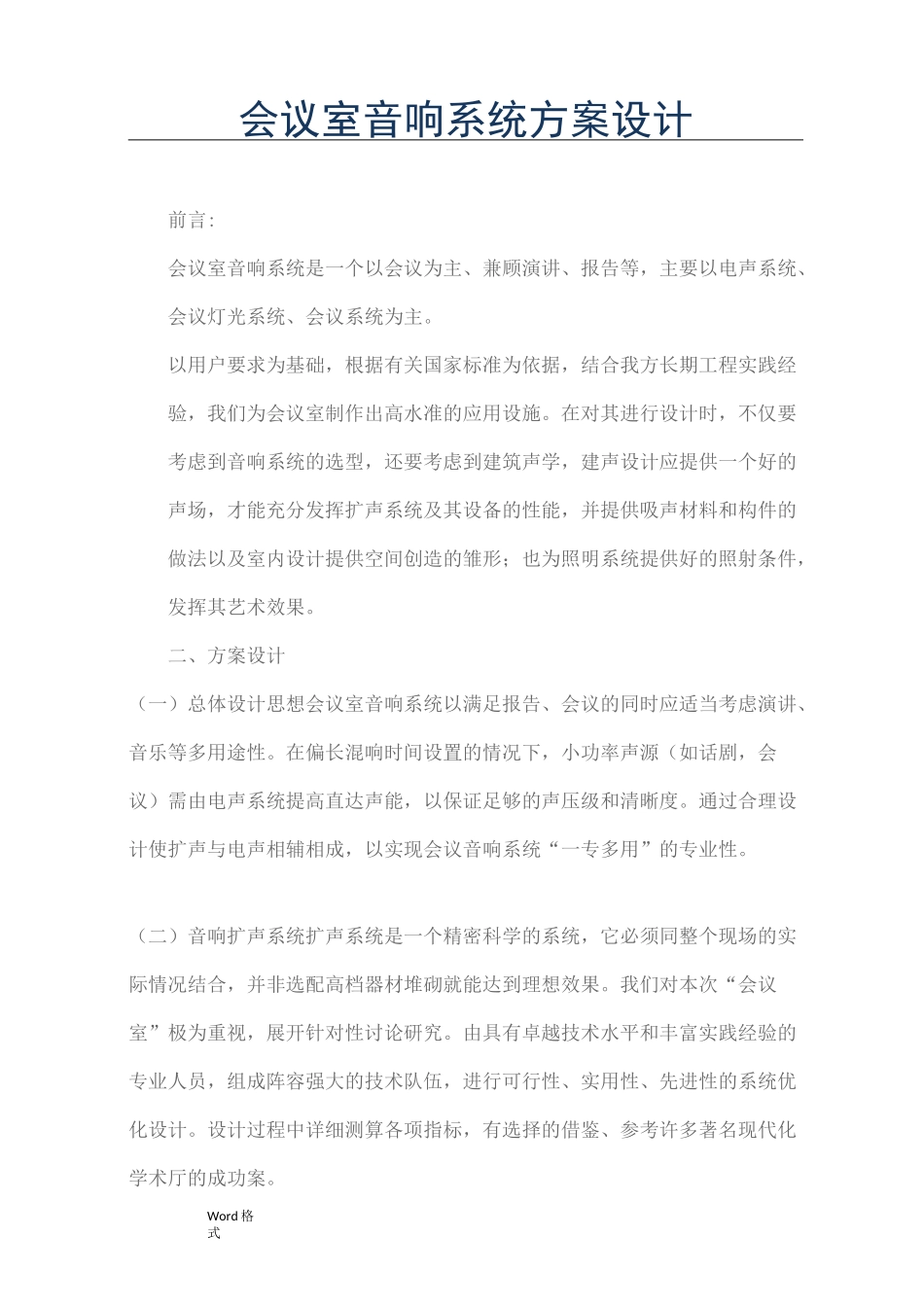

Word格式会议室音响系统方案设计前言:会议室音响系统是一个以会议为主、兼顾演讲、报告等，主要以电声系统、会议灯光系统、会议系统为主。以用户要求为基础，根据有关国家标准为依据，结合我方长期工程实践经验，我们为会议室制作出高水准的应用设施。在对其进行设计时，不仅要考虑到音响系统的选型，还要考虑到建筑声学，建声设计应提供一个好的声场，才能充分发挥扩声系统及其设备的性能，并提供吸声材料和构件的做法以及室内设计提供空间创造的雏形；也为照明系统提供好的照射条件，发挥其艺术效果。二、方案设计（一）总体设计思想会议室音响系统以满足报告、会议的同时应适当考虑演讲、音乐等多用途性。在偏长混响时间设置的情况下，小功率声源（如话剧，会议）需由电声系统提高直达声能，以保证足够的声压级和清晰度。通过合理设计使扩声与电声相辅相成，以实现会议音响系统“一专多用”的专业性。（二）音响扩声系统扩声系统是一个精密科学的系统，它必须同整个现场的实际情况结合，并非选配高档器材堆砌就能达到理想效果。我们对本次“会议室”极为重视，展开针对性讨论研究。由具有卓越技术水平和丰富实践经验的专业人员，组成阵容强大的技术队伍，进行可行性、实用性、先进性的系统优化设计。设计过程中详细测算各项指标，有选择的借鉴、参考许多著名现代化学术厅的成功案。Word格式为此，我们在会议中心的方案设计中，充分考虑了音乐、会议和报告、演讲的扩声要求，配置了一套兼顾语言、音乐的系统。整个系统保证厅堂内声场声压的均匀分布，并提供高品质的音乐以及语言清晰度。扩声系统具有工作稳定，高可靠性等性能。2．1设计原则及设计目标本会议室是“一专多用”的专业会议室，我公司遵循以下原则进行设计：前瞻性要求高起点高标准设计，确保系统在未来一定时期内保持先进性，确保满足设计目标。完整性要求从会议室的使用功能出发，满足多种使用要求，本方案音响系统的配置包括观众厅扩声系统，会议系统，会议灯光系统，录音系统；科学性要求保证系统功能的前提下，优化设计，使系统配置科学。本方案将主扩声系统为两声道立体声扩声；，根据不同的会议类型配置相应的扩声模式，切换方便，操作灵活。对系统的声场设计中，采用计算机进行辅助设计，确保扬声器的造型布局合理科学。可扩展性要求系统扩展能力强，满足系统升级要求。本方案的信号传输系统和信号处理系统都具有强大的扩展性，为今后升级预留了空间。可靠性要求系统运行安全可靠。本方案从信号传输、混合加工、处理及还原等各环节都围绕该原则。2．2设计目标本方案扩声系设计指标达到并部分超过《厅堂扩声特性指标》Word格式（原广电部GYJ25-86）音乐扩声系统一级要求：最大稳态声压级：100Hz-6300Hz范围内平均声压级$103dB；传输频率特性：以80-8KHz的平均声压级差为0dB，40Hz-12.5KHz允许+4dB〜-8dB，在125Hz-4KHz内允许+/-4dB；传声增益：100-6300HZ的平均值上-8dB声场不均匀度：125Hz〜6.3KHzW8dB,100HzW10dB；总噪声级：WNR25。从系统的稳定性出发，要求系统有3dB以上的动态余量。即最大声压级＞106dB以上。2．3系统功能定位扩声系统功能定位厅堂扩声系统设计的根本问题是声学问题，良好的建筑声学环境是关系听闻效果的基础。根据音响心理学的理论，在室内迟后直达声小于IMS的早期反射声对直达声有显著的干扰，会使声音变得比较混浊，从而影响声像定位。扩声系统应在满足主要功能及专业性要求的前提下，兼顾对会议中心的多功能要求，为此扩声系统应该具备以下性能：※扩声系统应保证观众席有合适的响度；※扩声系统在其频率范围内应具有极佳的频率响应及相位响应（即高保真）；※扩声系统稳定性好，传声增益高；有效解决由声反馈引起的啸叫问题※扩声系统应有良好的声音自然度；保证声像的一致性。※扩声系统要保证观众席声场有良好的均匀度；※扩声系统灵活性好，方便操作；※扩声系统采用数字信号传输提高可靠，系统兼容性好；Word格式2．4方案设计依据本报告厅扩声方案的设计依据参照中华人民共和国行业标准，具体依据如下：《斤堂扩声特性测量方法》GB/T4959-1995《声系统设备互连的优选配接值》GB...
