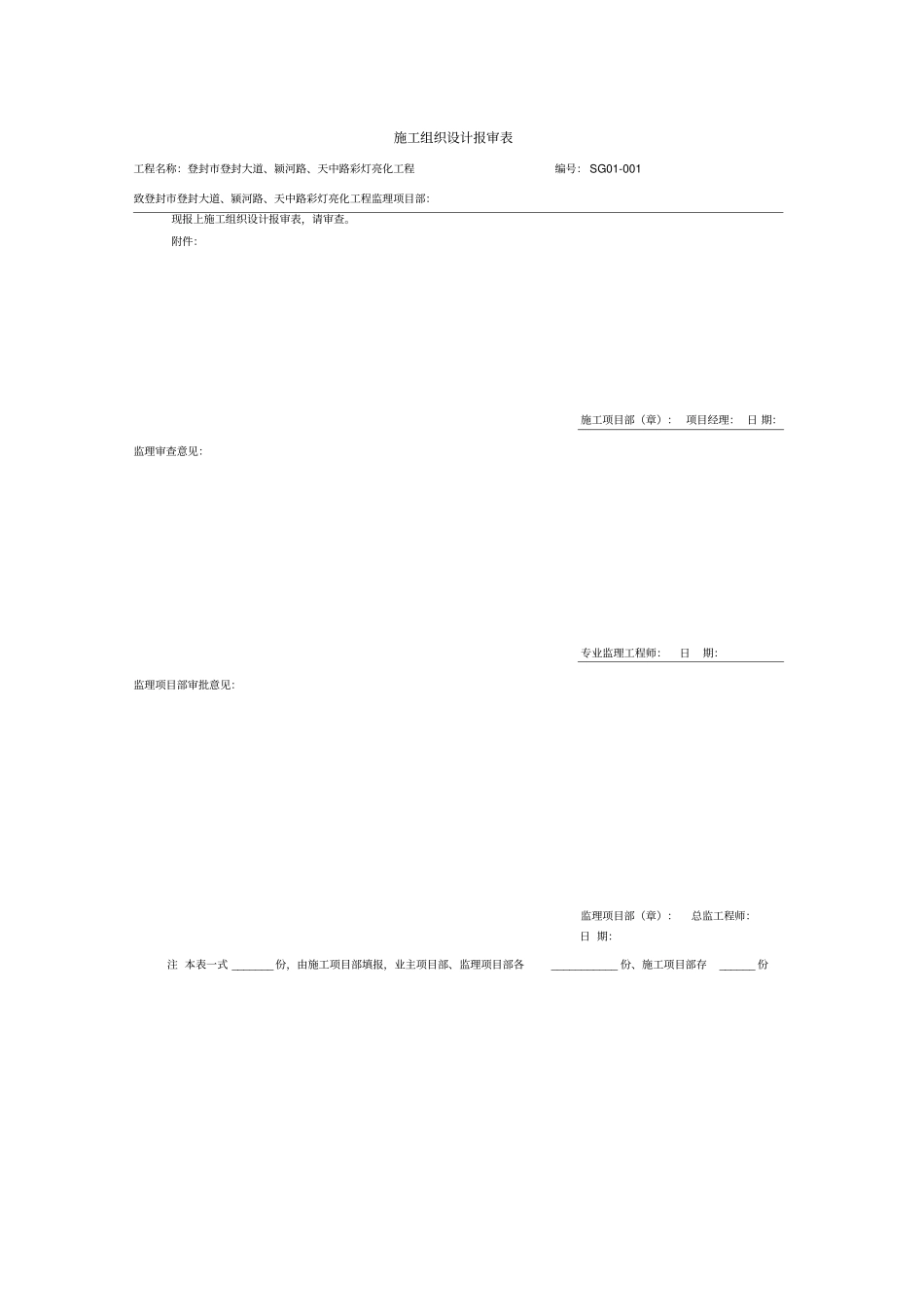

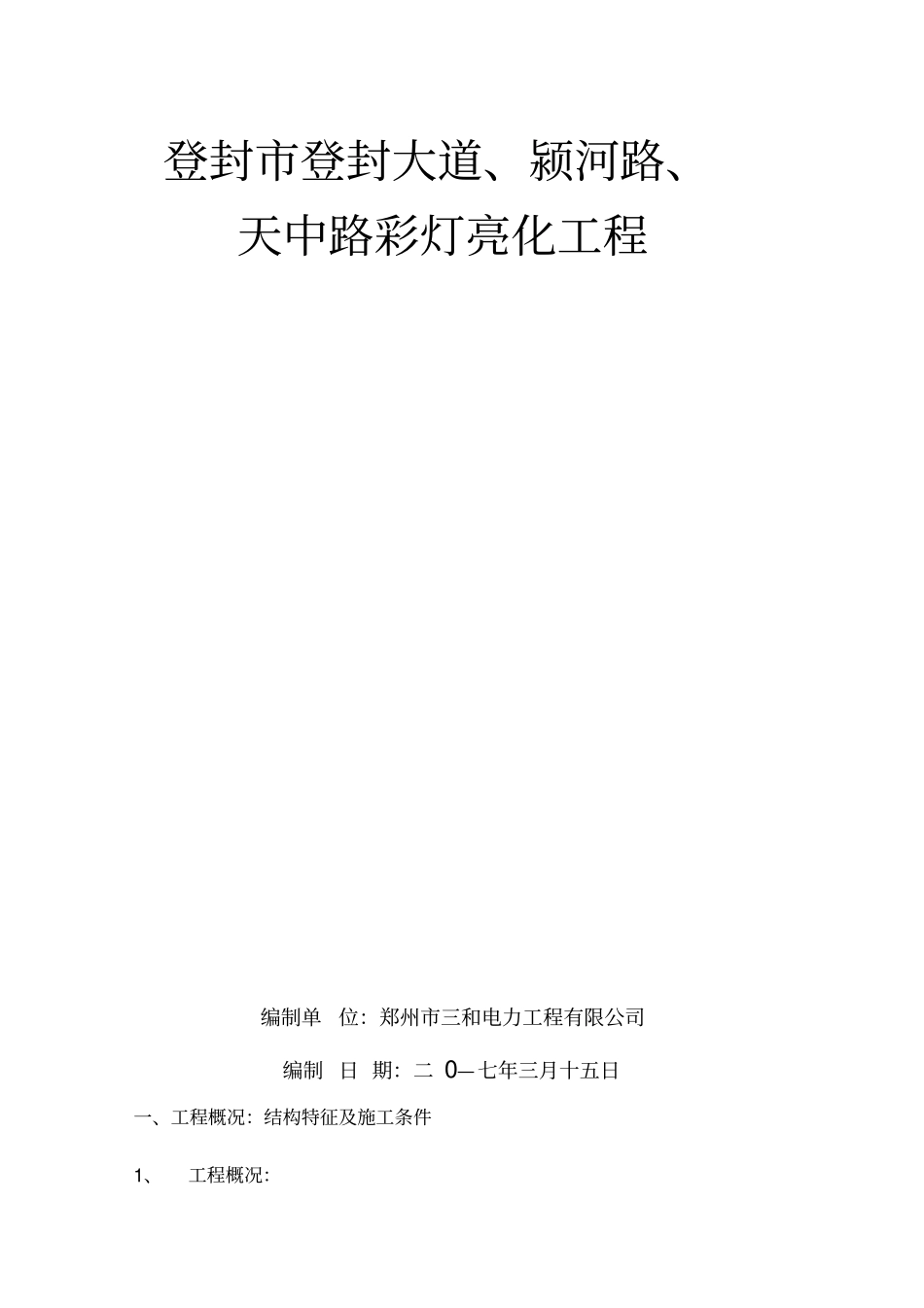

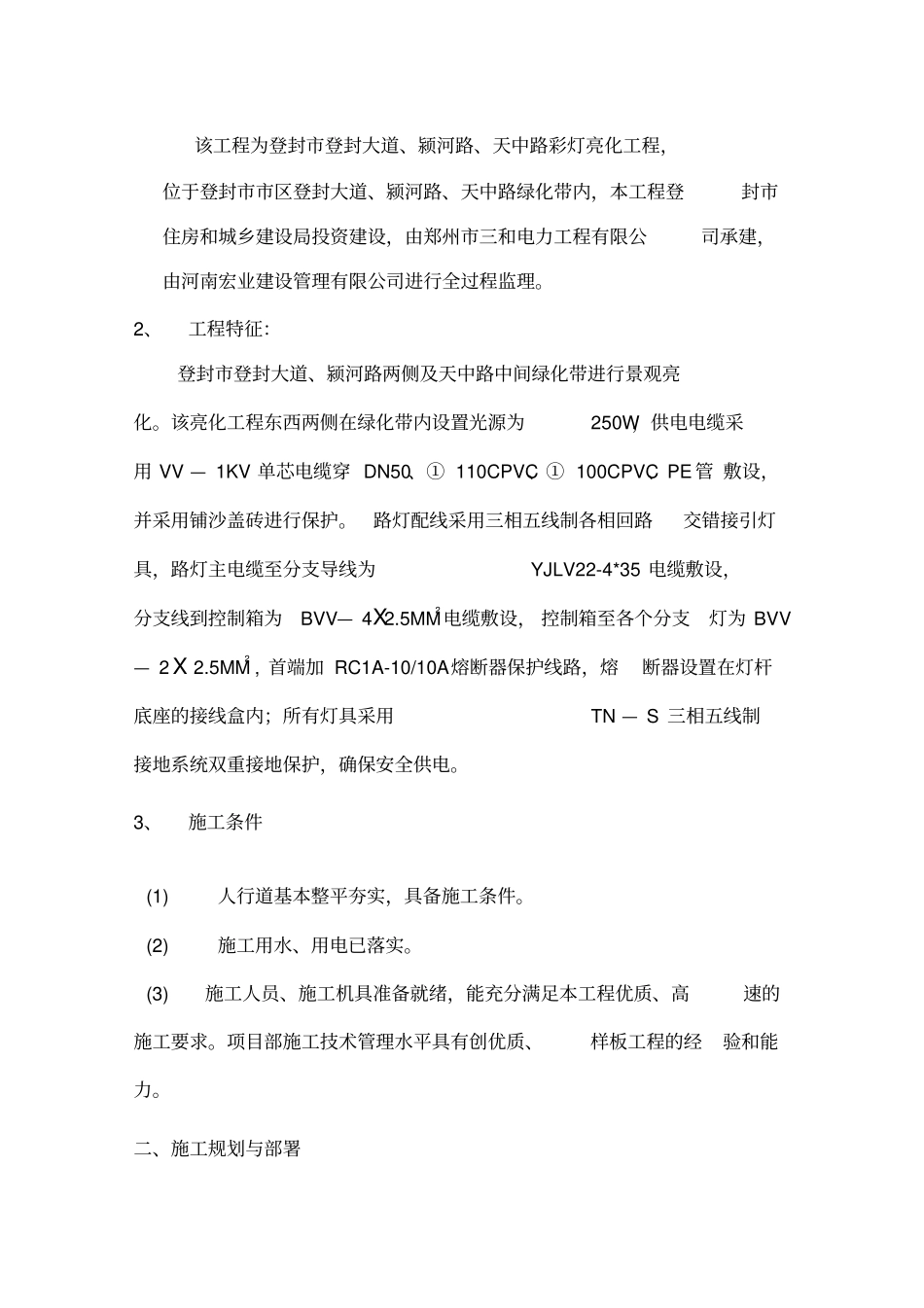

施工组织设计报审表工程名称：登封市登封大道、颍河路、天中路彩灯亮化工程编号：SG01-001致登封市登封大道、颍河路、天中路彩灯亮化工程监理项目部：现报上施工组织设计报审表，请审查。附件：施工项目部（章）：项目经理：日期：监理审查意见：专业监理工程师：日期：监理项目部审批意见：监理项目部（章）：总监工程师：日期：注本表一式_______份，由施工项目部填报，业主项目部、监理项目部各___________份、施工项目部存______份登封市登封大道、颍河路、天中路彩灯亮化工程编制单位：郑州市三和电力工程有限公司编制日期：二0—七年三月十五日一、工程概况：结构特征及施工条件1、工程概况：该工程为登封市登封大道、颍河路、天中路彩灯亮化工程，位于登封市市区登封大道、颍河路、天中路绿化带内，本工程登封市住房和城乡建设局投资建设，由郑州市三和电力工程有限公司承建，由河南宏业建设管理有限公司进行全过程监理。2、工程特征：登封市登封大道、颍河路两侧及天中路中间绿化带进行景观亮化。该亮化工程东西两侧在绿化带内设置光源为250W，供电电缆采用VV—1KV单芯电缆穿DN50、①110CPVC、①100CPVC、PE管敷设，并采用铺沙盖砖进行保护。路灯配线采用三相五线制各相回路交错接引灯具，路灯主电缆至分支导线为YJLV22-4*35电缆敷设，分支线到控制箱为BVV—4X2.5MM2电缆敷设，控制箱至各个分支灯为BVV—2X2.5MM2,首端加RC1A-10/10A熔断器保护线路，熔断器设置在灯杆底座的接线盒内；所有灯具采用TN—S三相五线制接地系统双重接地保护，确保安全供电。3、施工条件(1)人行道基本整平夯实，具备施工条件。(2)施工用水、用电已落实。(3)施工人员、施工机具准备就绪，能充分满足本工程优质、高速的施工要求。项目部施工技术管理水平具有创优质、样板工程的经验和能力。二、施工规划与部署我们决定为使本工程建设早日完成，使其早日发挥使用效益，为缓解长沙市的交通压力作出贡献，经研究，本着我们的实力和类似工程的施工经验，以及各方面切实可行的措施，决定该工程在30天完成。现拟定施工准备1天；挖沟、埋管15天；线路敷设和路灯安装12天；检查、调试、验收2天。各工序交叉穿插进行。1、施工组织管理：我们将组建“登封市登封大道、颍河路、天中路彩灯亮化工程项目经理部”，我们将选派技术全面，精干得力的技术力量充实项目经理部和生产班子，健全以项目管理为基础的职能机构，健全管理制度，明确职责与权限，实现规范化管理。管理机构框图如下：2、施工管理目标工程质量：保证达到合格工程，争取优质工程。施工工期：保证全部工程30天竣工并交付使用。安全生产：杜绝重大伤亡、设备损坏及火灾事故。文明施工：实行现场标准化管理，创施工现场综合考评样板工程。服务目标：竭诚为建设单位服务，保证用户满意。3、施工部署本工程施工过程分为挖沟、埋管、穿线、灯具安装、接线五个工序，施工程序按先后顺序进行，并按分段交叉作业。为实现工期进度，各工种都要紧密衔接，进行平行流水和分段交叉施工。现场主要机械为：汽车吊1台，空压机1台，运输车辆1台，电焊机1台，运输轻型卡车3台。三、施工现场平面布置图（图略）施工现场平面布置原则上坚持材料就近堆放，节约二次运输环节，临时设施就近租用民房，临时用水、用电已敷设。四、施工进度计划（见附图）1、施工进度计划表五、施工准备工作计划根据本工程特点及工期要求，本工程施工准备工作主要为组织原材料货源，组织调集施工设备，组织施工人员及机械设备。六、主要施工方法1、施工测量施工前，根据建设方提供的高程坐标点沿线测量定位挖沟的轴线位置，定位各灯具、控制箱位置，各接线位置。2、挖沟、埋管测量放线后，按照施工图的要求，沿线分段挖沟、埋管；各工序分段交叉进行，确保施工进度快速进行。3、电缆敷设埋管完毕后，即可进行全线电缆敷设，按照施工图要求，以80?120m为一分段进行电缆穿管敷设，随后及时进行电缆绝缘检查，并且做好电缆的编号标记工作，以备各段之间的电缆连接，同时做好施工图要求的接地敷设。4、接线、灯具安装按规定及图纸要求，敷设电缆工作完毕后，即可进行灯具安装和接线工作，同时，...
