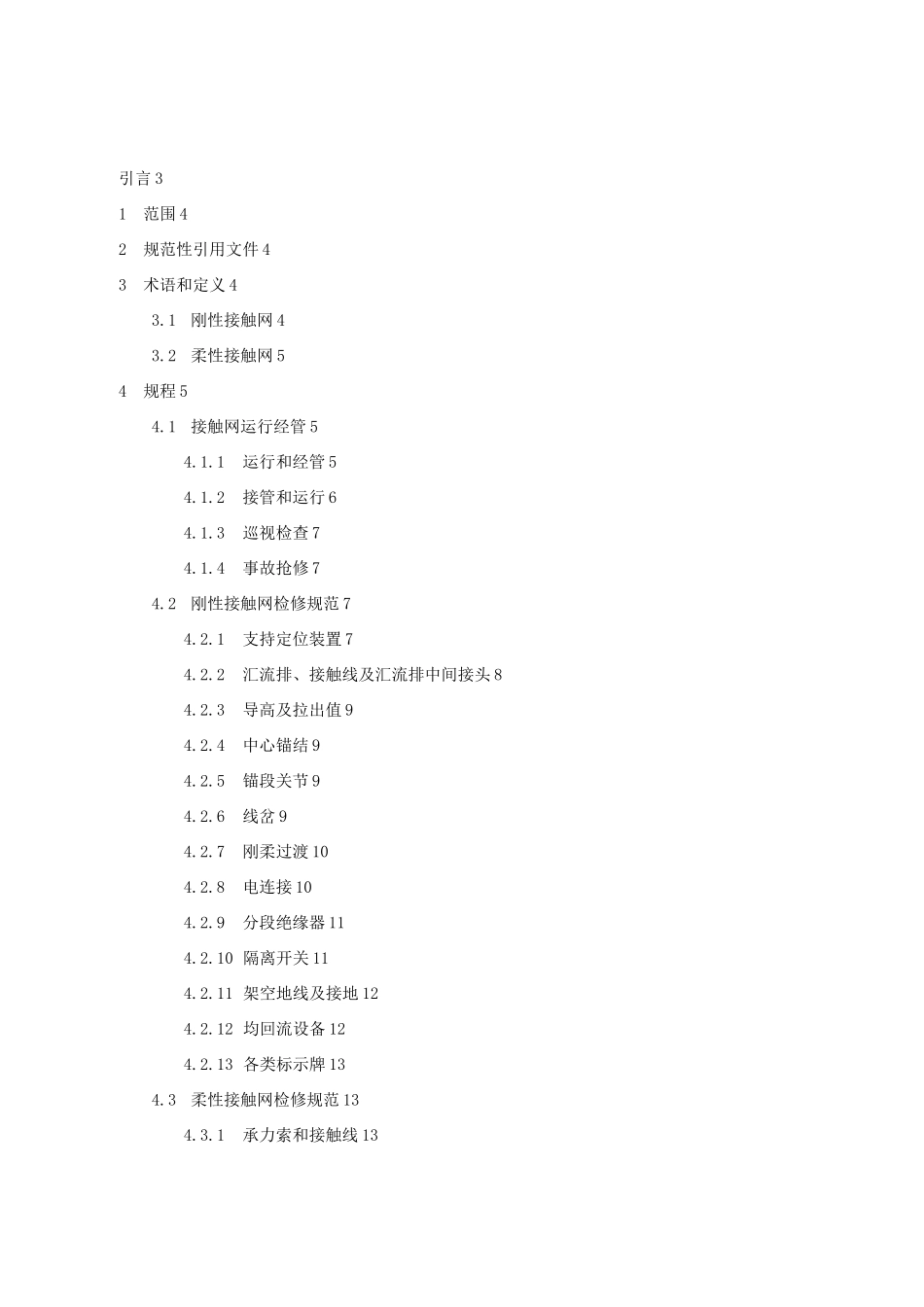

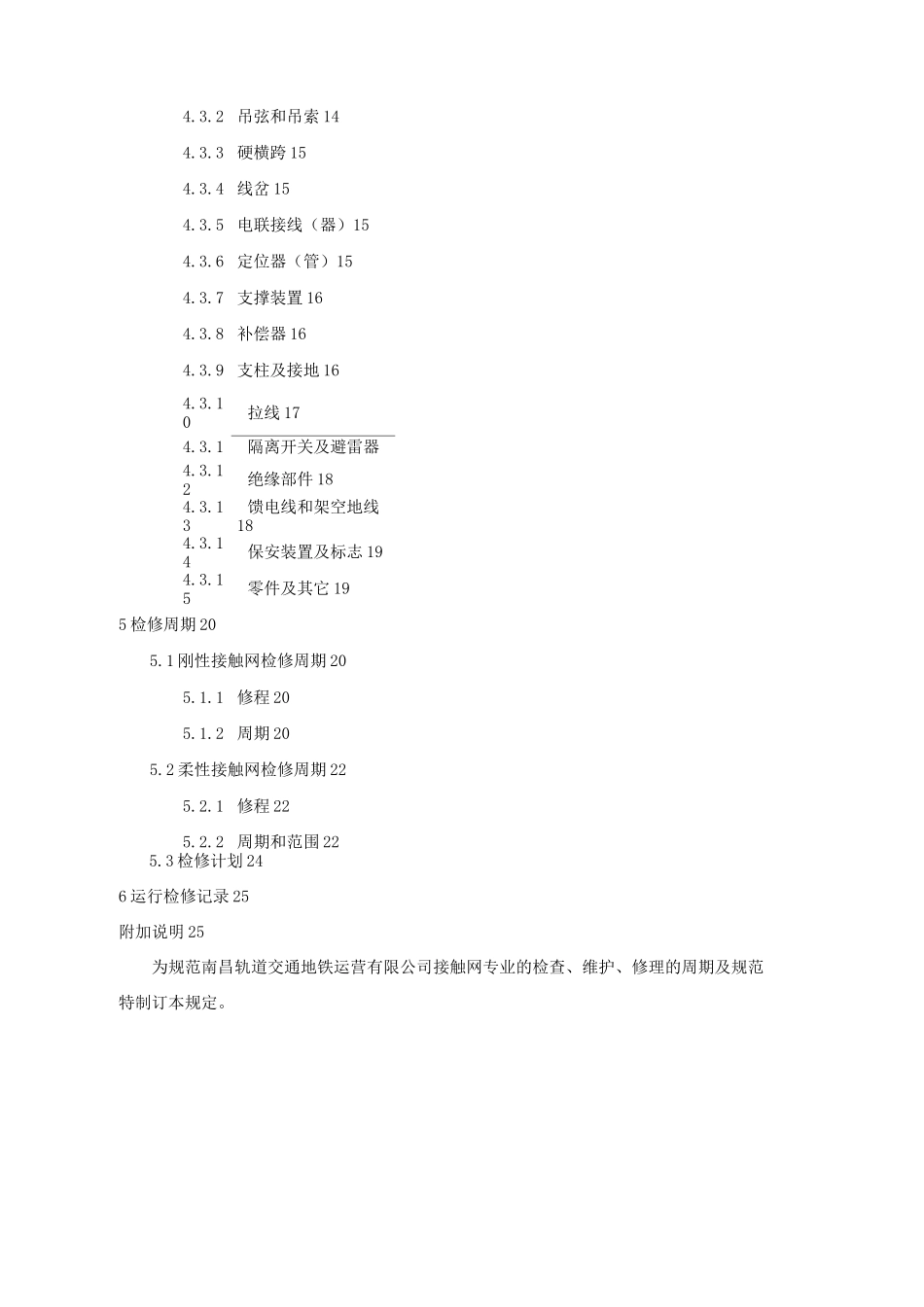

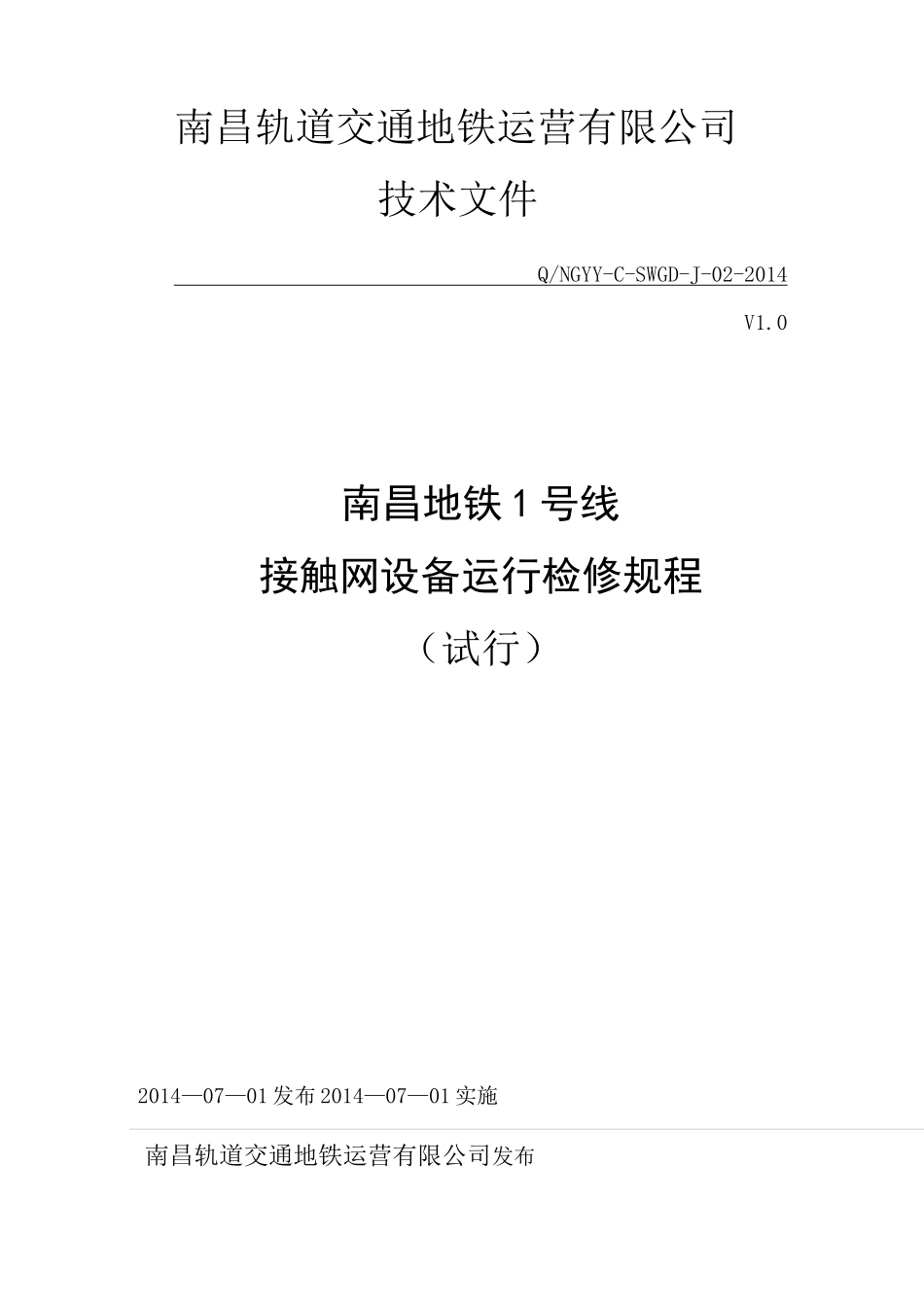

南昌轨道交通地铁运营有限公司发布南昌轨道交通地铁运营有限公司技术文件Q/NGYY-C-SWGD-J-02-2014V1.0南昌地铁1号线接触网设备运行检修规程（试行）2014—07—01发布2014—07—01实施引言31范围42规范性引用文件43术语和定义43.1刚性接触网43.2柔性接触网54规程54.1接触网运行经管54.1.1运行和经管54.1.2接管和运行64.1.3巡视检查74.1.4事故抢修74.2刚性接触网检修规范74.2.1支持定位装置74.2.2汇流排、接触线及汇流排中间接头84.2.3导高及拉出值94.2.4中心锚结94.2.5锚段关节94.2.6线岔94.2.7刚柔过渡104.2.8电连接104.2.9分段绝缘器114.2.10隔离开关114.2.11架空地线及接地124.2.12均回流设备124.2.13各类标示牌134.3柔性接触网检修规范134.3.1承力索和接触线134.3.2吊弦和吊索144.3.3硬横跨154.3.4线岔154.3.5电联接线（器）154.3.6定位器（管）154.3.7支撑装置164.3.8补偿器164.3.9支柱及接地164.3.10拉线174.3.11隔离开关及避雷器174.3.12绝缘部件184.3.13馈电线和架空地线184.3.14保安装置及标志194.3.15零件及其它195检修周期205.1刚性接触网检修周期205.1.1修程205.1.2周期205.2柔性接触网检修周期225.2.1修程225.2.2周期和范围225.3检修计划246运行检修记录25附加说明25为规范南昌轨道交通地铁运营有限公司接触网专业的检查、维护、修理的周期及规范特制订本规定。接触网设备运行检修规程1范围本规范规定了南昌地铁1号线刚性、柔性接触网设备的检查、维护、修理的周期及规范。适用于直流1500伏南昌地铁1号线刚性、柔性接触网的运行和检修。2规范性引用文件本规程除采用了南昌地铁1号线牵引供电系统、接触网系统技术规格书、施工设计图纸和验收规范外，还遵守以下规范：《地下铁道工程施工及验收规范》(GB50299-1999)《地铁设计规范》(GB50157-2013)《铁路电力牵引供电工程质量检验评定规范》(TB10421－2000J29－2000)3术语和定义3.1刚性接触网a)刚性接触网:是由架空刚性汇流排、接触线、支持定位装置、绝缘部件及架空地线等部分组成，是一种全新形式的接触网，与传统的柔性接触网相比，具有结构简单、接触线无张力、没有断线之忧及运行维护较简单等特点。b)汇流排:在接触网中用于夹持、固定接触线，承载和传输电能的铝排装置。c)刚柔过渡:接触网在由刚性接触悬挂的形式过渡到柔性接触悬挂的形式的转换。d)接触线:是接触悬挂中与受电弓直接接触的、带有特殊沟槽形式的传导电流的导线。e)回流线:电力机车从接触导线取流后，专供牵引电流流回到变电所的输电导线。f)回流轨:用来流回牵引电流的钢轨。g)电分段:在纵向或者横向将接触网从电气连接上互相分开的装置。h)分段绝缘器:用以实现电分段的专用绝缘装置；i)隔离开关:是用来在接触网无负荷情况下切断或闭合供电回路的电气设备。j)汇流排中间接头:一种汇流排的连接形式，用于连接两边汇流排，分内嵌式与外包式。k)中心锚结:为防止汇流排向一端滑动和缩小事故范围。3.2柔性接触网a)接触网：沿电气化铁路上空架设，直接供给电力机车电能的特殊输电线路。b)简单悬挂：没有承力索的一种悬挂形式。接触导线直接通过绝缘子悬挂到支持装置或绝缘腕臂上。c)链形悬挂：一条承力索悬挂一根接触导线的单链形悬挂。d)接触线：是接触悬挂中与受电弓直接接触的、带有特殊沟槽形式的传导电流的导线。e)承力索：是接触悬挂中用来承受接触悬挂重量的缆索。f)吊弦：是接触悬挂中连接承力索和接触导线的一种部件。g)辅助馈线：当接触导线和承力索的总截面积不能满足输电要求时，为了加大导电总截面积而架设的一组平行输电导线。h)回流线：电力机车从接触导线取流后，专供牵引电流流回到变电所的输电导线。i)回流轨：用来流回牵引电流的钢轨。k)分段绝缘器：用以实现电分段的专用绝缘装置。l)接触网支柱：用来支持接触悬挂的专用电杆。m)限界门：为了保证车辆、行人及货物的安全，避免触电事故，在电气化铁道区段的道口设置的一种限高标志，用于限制货物、车辆和行人携带的杆件等的高度。n)隔离开关：是用来在接触网无负荷情况下切断或闭合供电回路的电气设备。0)硬点：接触导线接头处，安装区分绝缘器、定位装置以及中心锚结的地方，致使接触导...
