燃气锅炉安装施工组织方案VIP免费

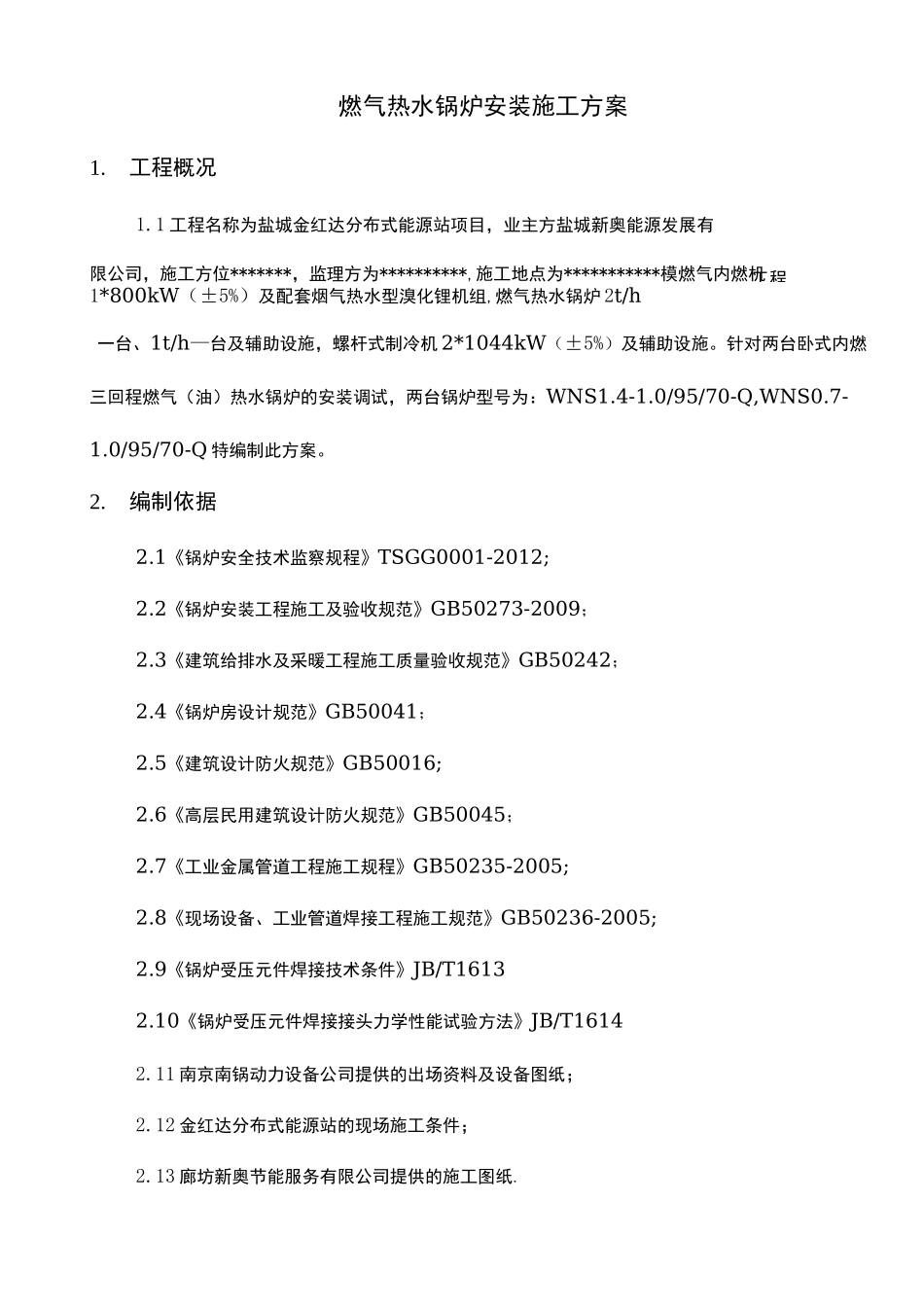

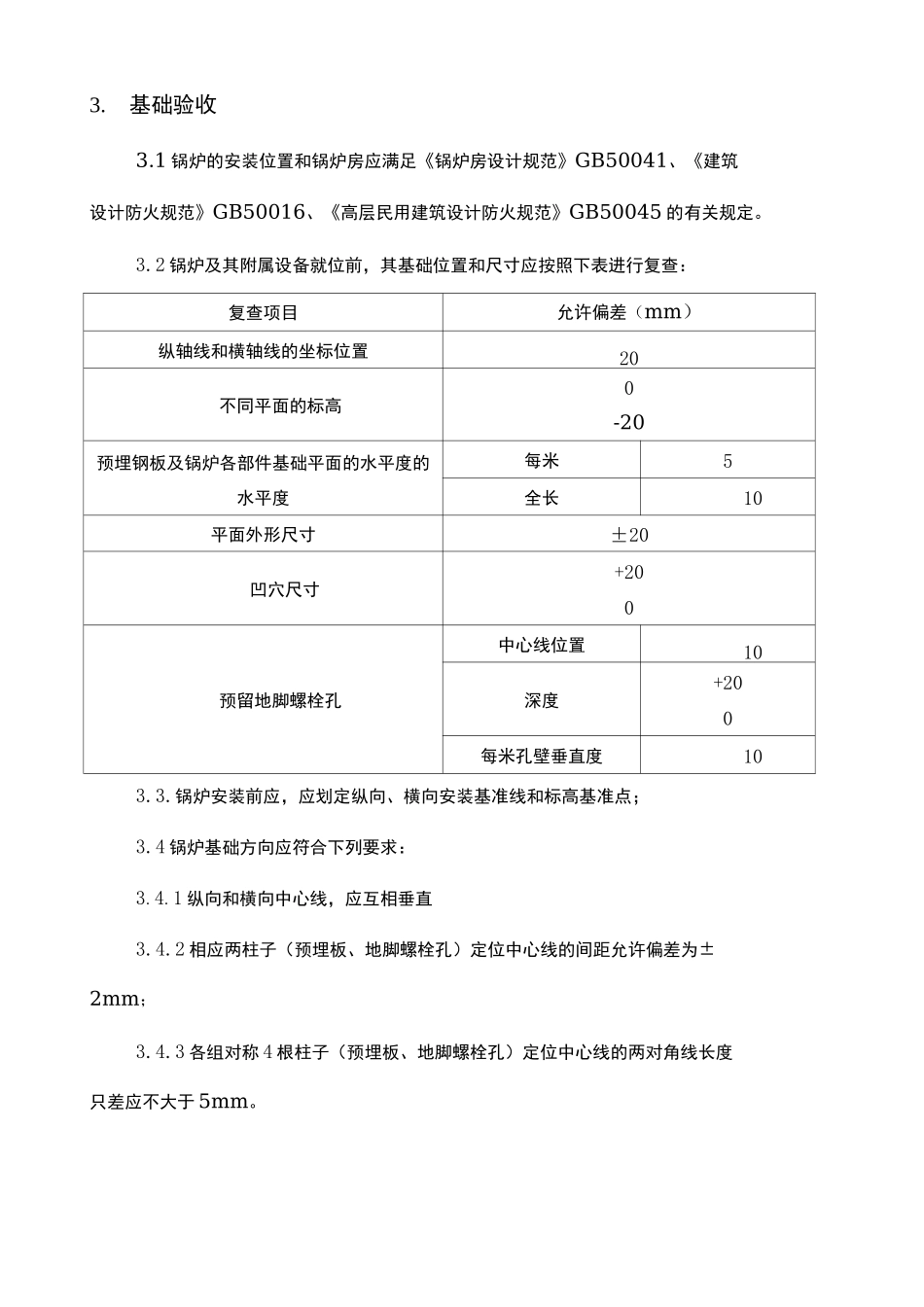

1.工程概况22.编制依据23.基础验收34.设备的开箱、检验4精品文档，超值下载5.施工前的准备工作46.锅炉安装就位47.锅炉附属装置的安装67.1燃烧器的安装67.2取源部件的安装67.3仪表的安装87.4阀门的安装97.5管道的安装107.6烟囱安装107.7离心泵安装107.8加热器、集水器等安装128.燃气锅炉本体水压试验139.煮炉1510.锅炉调试1611.试运行2012.安全保证措施2113.质量保证措施2614.施工机具一览表2715.施工人员一览表2816.施工进度29工程燃气热水锅炉安装施工方案1.工程概况1.1工程名称为盐城金红达分布式能源站项目，业主方盐城新奥能源发展有限公司，施工方位*******，监理方为**********,施工地点为***********模燃气内燃机1*800kW（±5%）及配套烟气热水型溴化锂机组,燃气热水锅炉2t/h一台、1t/h—台及辅助设施，螺杆式制冷机2*1044kW（±5%）及辅助设施。针对两台卧式内燃三回程燃气（油）热水锅炉的安装调试，两台锅炉型号为：WNS1.4-1.0/95/70-Q,WNS0.7-1.0/95/70-Q特编制此方案。2.编制依据2.1《锅炉安全技术监察规程》TSGG0001-2012;2.2《锅炉安装工程施工及验收规范》GB50273-2009；2.3《建筑给排水及采暖工程施工质量验收规范》GB50242；2.4《锅炉房设计规范》GB50041；2.5《建筑设计防火规范》GB50016;2.6《高层民用建筑设计防火规范》GB50045；2.7《工业金属管道工程施工规程》GB50235-2005;2.8《现场设备、工业管道焊接工程施工规范》GB50236-2005;2.9《锅炉受压元件焊接技术条件》JB/T16132.10《锅炉受压元件焊接接头力学性能试验方法》JB/T16142.11南京南锅动力设备公司提供的出场资料及设备图纸；2.12金红达分布式能源站的现场施工条件；2.13廊坊新奥节能服务有限公司提供的施工图纸.3.基础验收3.1锅炉的安装位置和锅炉房应满足《锅炉房设计规范》GB50041、《建筑设计防火规范》GB50016、《高层民用建筑设计防火规范》GB50045的有关规定。3.2锅炉及其附属设备就位前，其基础位置和尺寸应按照下表进行复查：复查项目允许偏差（mm）纵轴线和横轴线的坐标位置20不同平面的标高0-20预埋钢板及锅炉各部件基础平面的水平度的水平度每米5全长10平面外形尺寸±20凹穴尺寸+200预留地脚螺栓孔中心线位置10深度+200每米孔壁垂直度103.3.锅炉安装前应，应划定纵向、横向安装基准线和标高基准点；3.4锅炉基础方向应符合下列要求：3.4.1纵向和横向中心线，应互相垂直3.4.2相应两柱子（预埋板、地脚螺栓孔）定位中心线的间距允许偏差为±2mm；3.4.3各组对称4根柱子（预埋板、地脚螺栓孔）定位中心线的两对角线长度只差应不大于5mm。4.设备的开箱、检验4.1检查燃气锅炉设备与随机资料是否相符；4.2燃气锅炉本体阀件有无弯曲变形，法兰有无损伤；4.3燃烧设备及相关调节装置有无损坏卡死现象。5.施工前的准备工作5.1设备基础已经进行中间交接并且已经进行复测、纵向、横向安装基准线和标高基准点已划定。5.2人员的组织及配备：锅炉安装必须有专人负责，司炉参加，被配备管工、钳工、起重工、电工及辅助工。其中燃烧器的安装应由燃烧器厂家或燃烧器代理商，来人协助和指导。5.3施工机具已准备完毕.5.4组织有关人员学习资料：熟悉《锅炉安全技术监察规程》TSGG0001-2012及《锅炉安装工程施工及验收规范》GB50273-2009,锅炉图纸及锅炉房图纸、安装说明书等有关文件。5.5施工方案已批准、技术文件图纸资料已核查、安全技术交底已进行。5.6告知手续已办理。6.锅炉安装就位6.1锅炉参数如下：2t锅炉参数1t锅炉参数设备名称卧式内燃三回程设备名称卧式内燃三回程燃气（油）热水锅炉燃气（油）热水锅炉设备型号WNS1.4-1.0/95/70-Q设备型号WNS0.7-1.0/95/70-Q（Y）设备级别C设备级别C额定蒸发量1.4MW额定蒸发量0.7MW额定工作压力1.0Mpa额定工作压力1.0Mpa水压试验压力1.4MPa水压试验压力1.4MPa给水温度70°C给水温度70C出水/回水温度95°C出水/回水温度95C燃烧方式内燃燃烧方式内燃燃料天然气燃料天然气设备安装标高士0.00mm设备安装标高士0.00mm6.2.锅炉主体部分的安装，将锅炉大件运至基础，并安装划定的轴线和标高安装即可。就位后，应使锅炉前段比后端高25mm,以保证锅炉排污通畅。6.3.由于锅炉厂...
