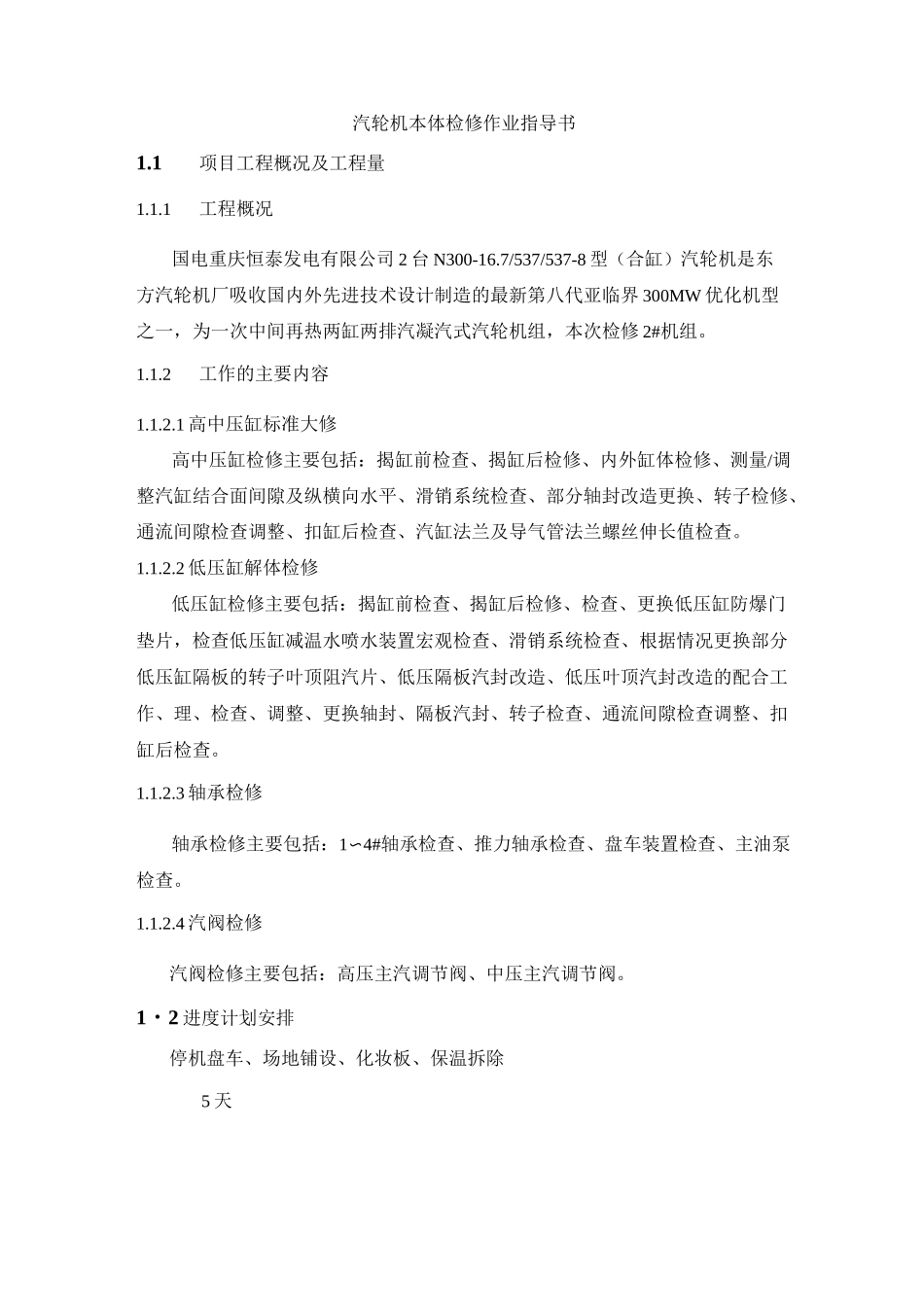

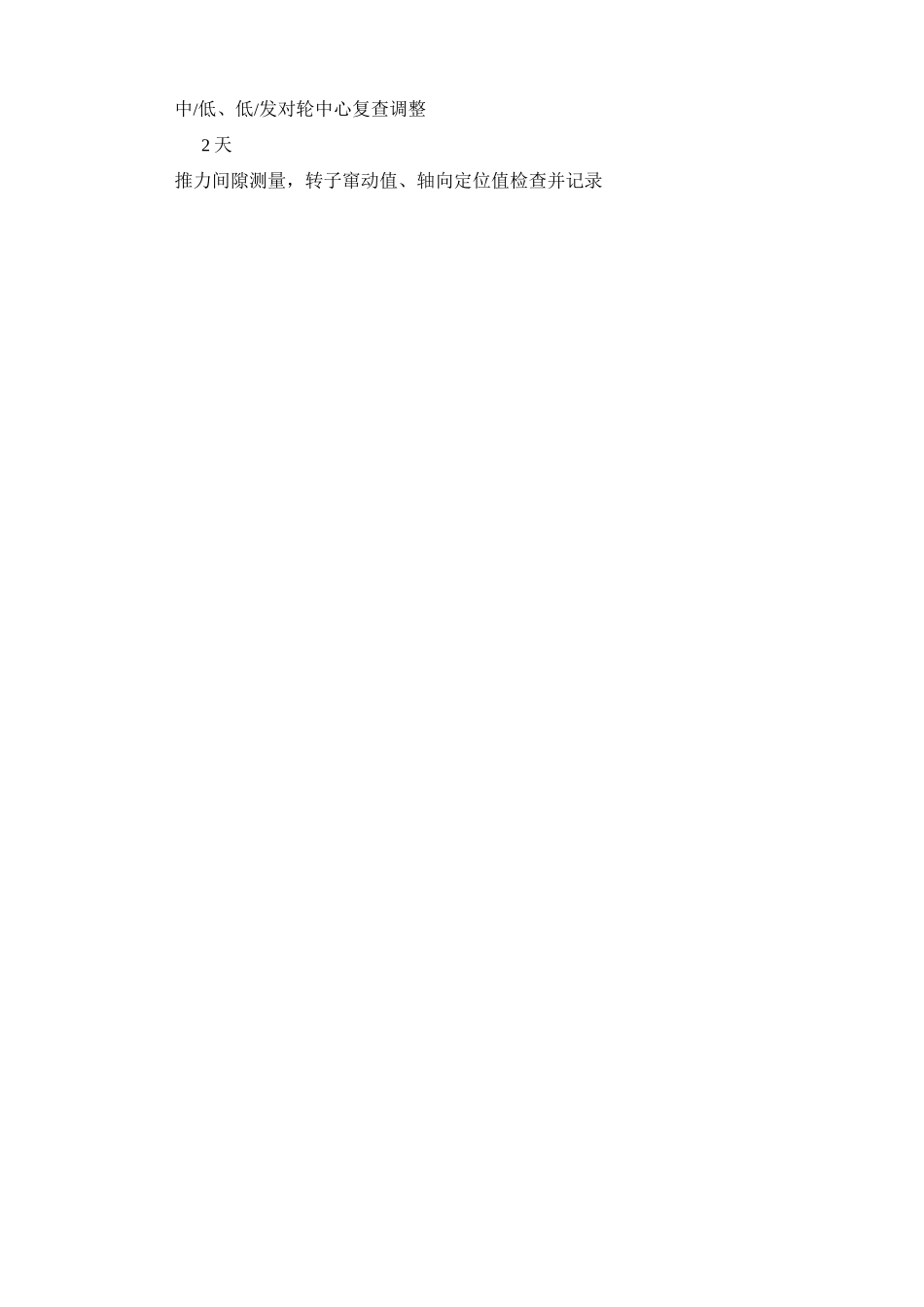

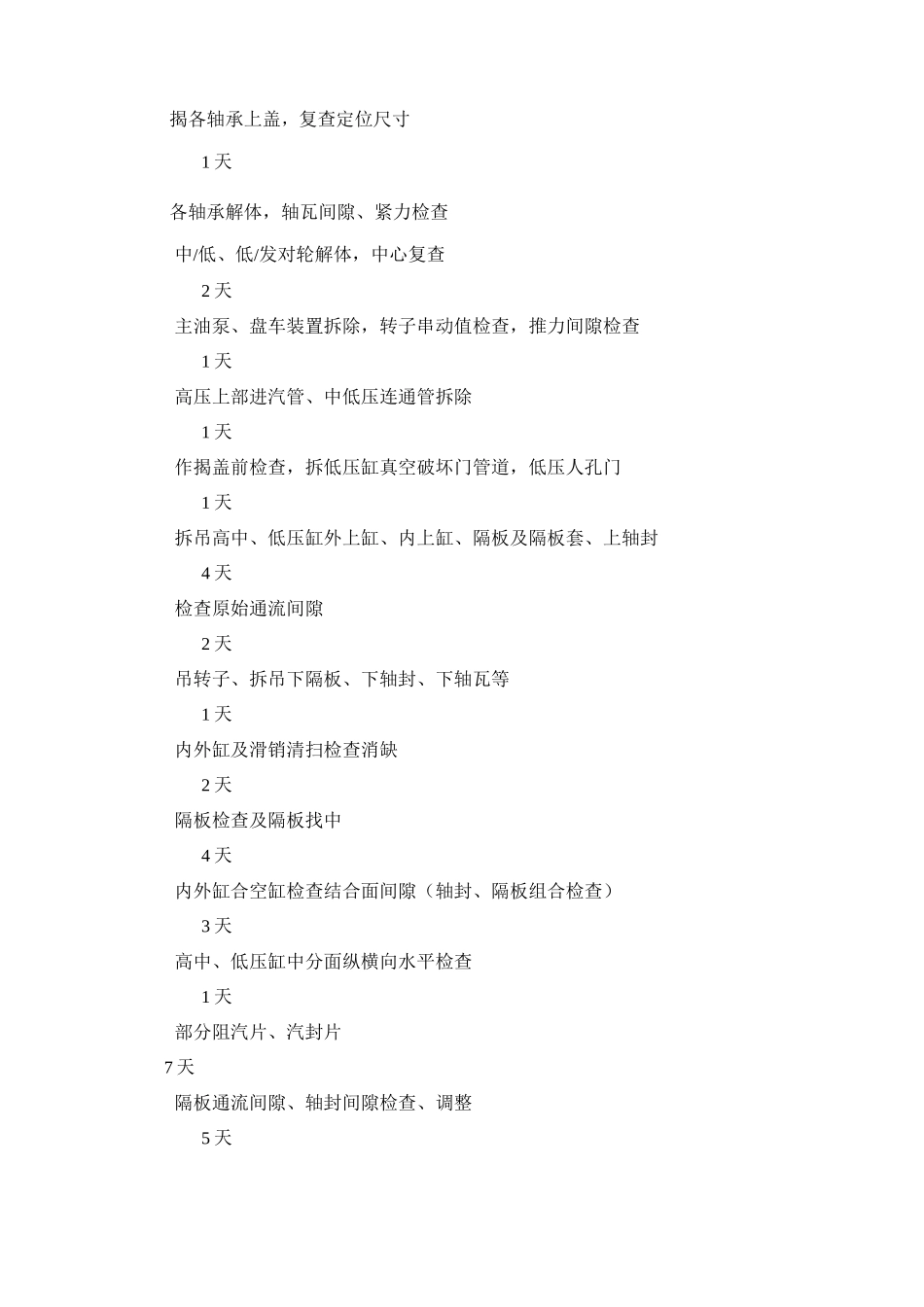

汽轮机本体检修作业指导书1.1项目工程概况及工程量1.1.1工程概况国电重庆恒泰发电有限公司2台N300-16.7/537/537-8型（合缸）汽轮机是东方汽轮机厂吸收国内外先进技术设计制造的最新第八代亚临界300MW优化机型之一，为一次中间再热两缸两排汽凝汽式汽轮机组，本次检修2#机组。1.1.2工作的主要内容1.1.2.1高中压缸标准大修高中压缸检修主要包括：揭缸前检查、揭缸后检修、内外缸体检修、测量/调整汽缸结合面间隙及纵横向水平、滑销系统检查、部分轴封改造更换、转子检修、通流间隙检查调整、扣缸后检查、汽缸法兰及导气管法兰螺丝伸长值检查。1.1.2.2低压缸解体检修低压缸检修主要包括：揭缸前检查、揭缸后检修、检查、更换低压缸防爆门垫片，检查低压缸减温水喷水装置宏观检查、滑销系统检查、根据情况更换部分低压缸隔板的转子叶顶阻汽片、低压隔板汽封改造、低压叶顶汽封改造的配合工作、理、检查、调整、更换轴封、隔板汽封、转子检查、通流间隙检查调整、扣缸后检查。1.1.2.3轴承检修轴承检修主要包括：1〜4#轴承检查、推力轴承检查、盘车装置检查、主油泵检查。1.1.2.4汽阀检修汽阀检修主要包括：高压主汽调节阀、中压主汽调节阀。1・2进度计划安排停机盘车、场地铺设、化妆板、保温拆除5天揭各轴承上盖，复查定位尺寸1天各轴承解体，轴瓦间隙、紧力检查中/低、低/发对轮解体，中心复查2天主油泵、盘车装置拆除，转子串动值检查，推力间隙检查1天高压上部进汽管、中低压连通管拆除1天作揭盖前检查，拆低压缸真空破坏门管道，低压人孔门1天拆吊高中、低压缸外上缸、内上缸、隔板及隔板套、上轴封4天检查原始通流间隙2天吊转子、拆吊下隔板、下轴封、下轴瓦等1天内外缸及滑销清扫检查消缺2天隔板检查及隔板找中4天内外缸合空缸检查结合面间隙（轴封、隔板组合检查）3天高中、低压缸中分面纵横向水平检查1天部分阻汽片、汽封片7天隔板通流间隙、轴封间隙检查、调整5天中/低、低/发对轮中心复查调整2天推力间隙测量，转子窜动值、轴向定位值检查并记录民工：28人配合钳工及起重工工作1天低压缸扣盖1天高中压缸扣盖2天高、低压缸上部进汽管安装3天中/低、低/发转子对轮中心复查，检查窜动值1天中/低、低/发对轮连接，对轮螺栓紧固3天主油泵、盘车装置找中心并安装就位，盘车电机安装2天推力瓦装复，1〜4#轴承装复，紧力、间隙测量2天化妆板装复，系统投盘车1天1・3施工准备1.3.1作业人员质量钳工：班长：1人专责工：5人作业工：10人以上人员必须按施工图纸、说明书、施工施工方案、维护规程规范施工并做好记录。起重工：4人负责全部起吊工作行车司机：2人听从起重工指挥技术员：1人始记录、资料整理移交编制施工方案、技术交底、质量检杳监督、作好原1.3.2作业机械、工具量具、检测设备的要求1.321汽机房80T/20T行车要求性能良好、运行正常，动作可靠准确，负荷试验合格。1.3.2.2主要量具框式水平仪200X2001把合相水平仪2001把游标卡尺0〜3002把带白分表游标卡0〜2001把楔形塞尺1套百分表10mm10个磁力表座10套内径千分尺50〜6001套外径千分尺0〜600各种规格各1把塞尺10010把塞尺2005把卷尺3.5m2把所有量具应检验合格，且在有效期内。1.3.2.3主要工具、起吊工具铜棒、铲刀、刮刀、扳手、榔头、重型套筒、螺丝刀、力矩扳手、千斤顶剪刀、油石、撬棍、油盆、油壶、内六角扳手等常用工具足够自备起重工具：吊低压缸外上缸：钢丝绳申43、22m2根卡环644个吊低压缸内上缸：钢丝绳屮282根卡环644个其它吊隔板用钢丝绳若干，卡环、吊环螺钉等电厂专用工具：转子起吊扁担1根转子支撑架2个低压转子起吊钢丝绳1套高中压转子起吊钢丝绳1套轴承及上轴封起吊架1套轴承翻瓦工具1套液压千斤顶2套低发对轮螺丝拆卸工具1套中低对轮螺丝拆卸工具1套高中对轮螺丝拆卸工具1套低压内缸导杆4根高、中压外缸导杆2根高、中压内缸隔板套顶柱螺栓1套热紧螺栓电加热器1套1.324熟悉制造厂设备图及制造厂检修技术要求，熟悉国电重庆恒泰电厂汽机设备检修规程1.3.2.5针对设备的运行情况，存在的缺陷，结合安装时情况进行现场查对，依据查对结果及检修计划确定检修的重点项目1.3.2.6落实材料、备品、备件、专用工具等...
