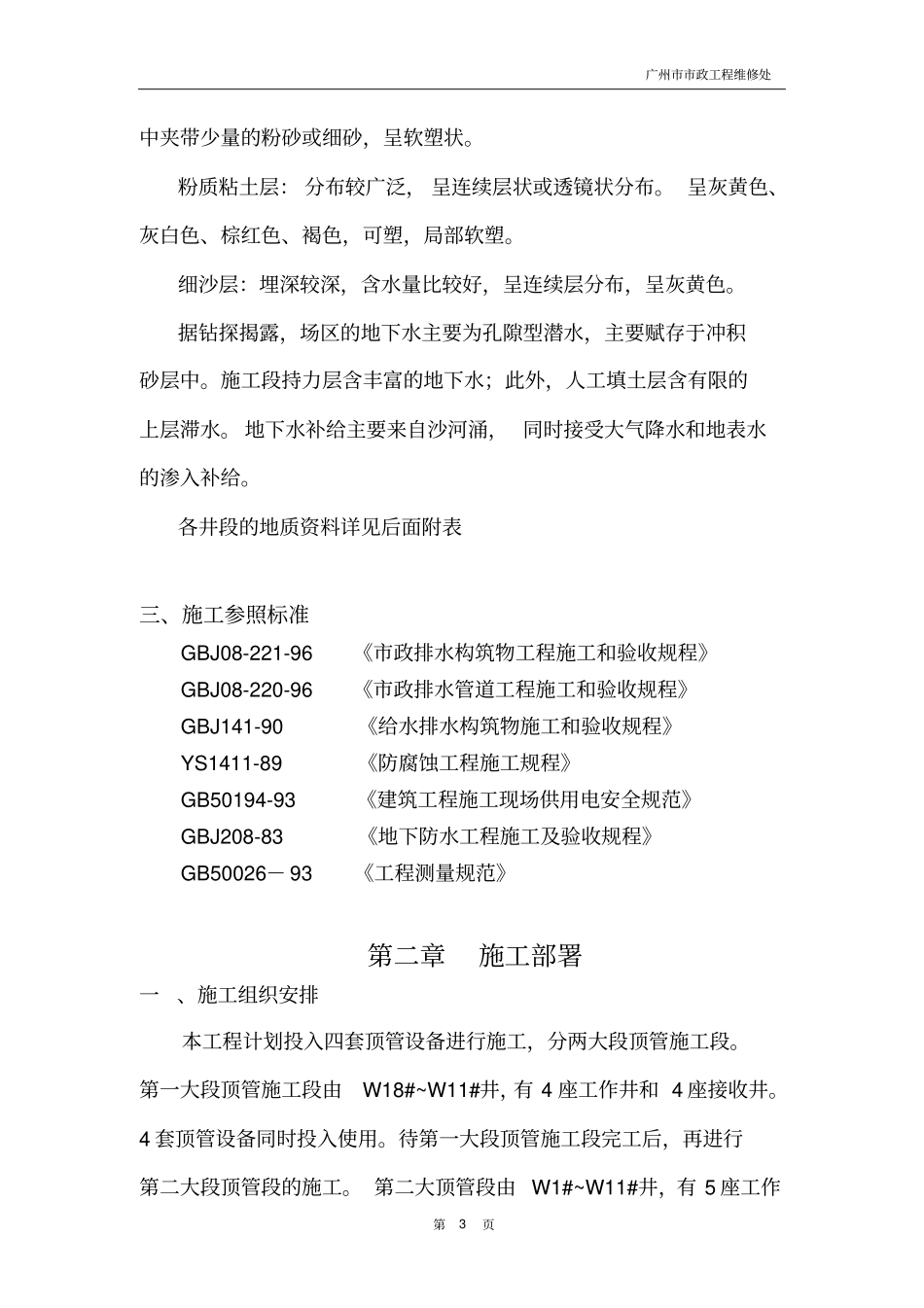

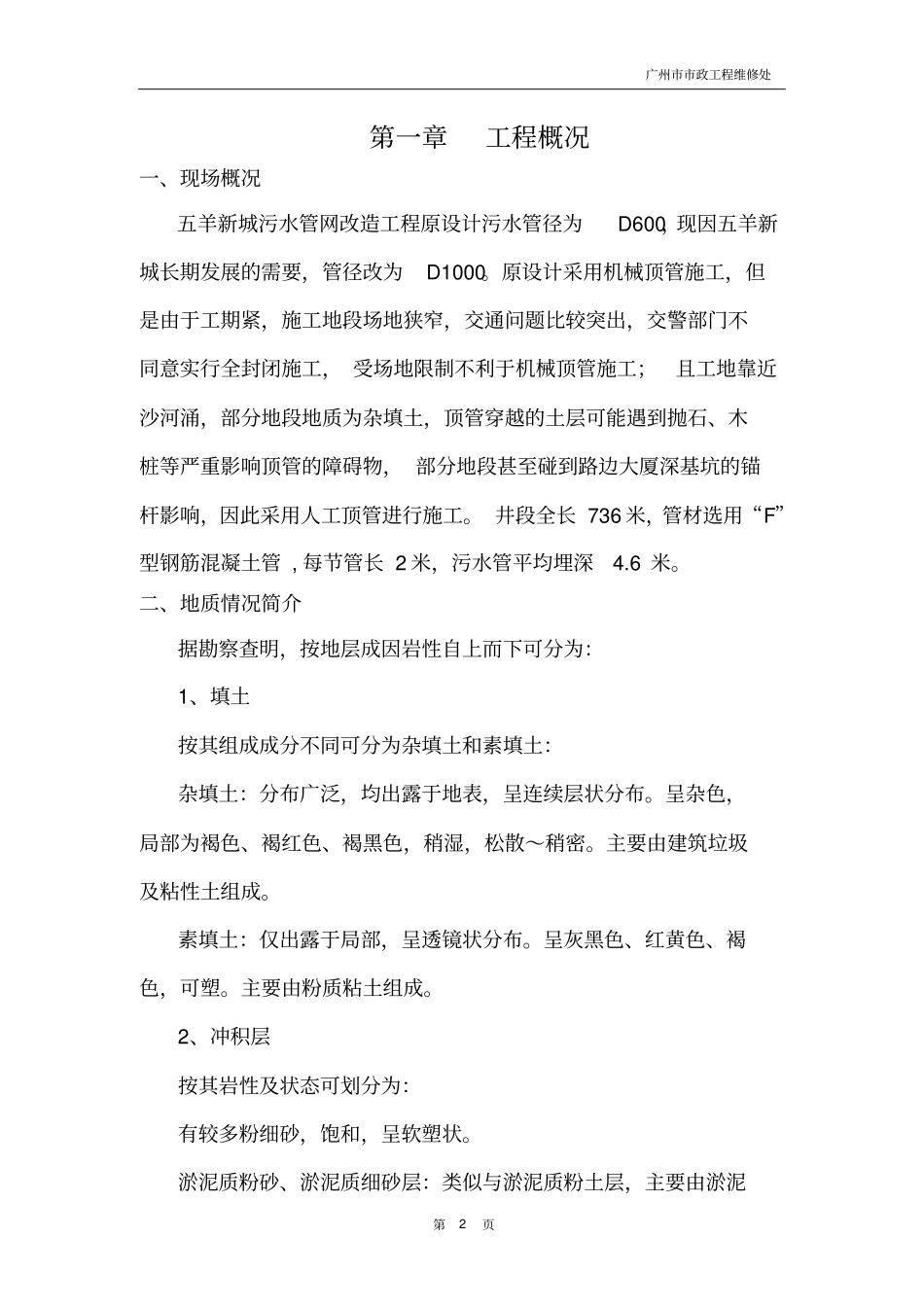

广州市市政工程维修处第页1五羊新城污水管网改造工程人工顶管施工技术方案编制人：潘金壮陈洪新编制日期：2003-8-17项目负责人：陈洪新技术负责人：潘金壮审批人：罗时柳审批日期：2003-8-20广州市市政工程维修处第页2第一章工程概况一、现场概况五羊新城污水管网改造工程原设计污水管径为D600，现因五羊新城长期发展的需要，管径改为D1000。原设计采用机械顶管施工，但是由于工期紧，施工地段场地狭窄，交通问题比较突出，交警部门不同意实行全封闭施工，受场地限制不利于机械顶管施工；且工地靠近沙河涌，部分地段地质为杂填土，顶管穿越的土层可能遇到抛石、木桩等严重影响顶管的障碍物，部分地段甚至碰到路边大厦深基坑的锚杆影响，因此采用人工顶管进行施工。井段全长736米，管材选用“F”型钢筋混凝土管,每节管长2米，污水管平均埋深4.6米。二、地质情况简介据勘察查明，按地层成因岩性自上而下可分为：1、填土按其组成成分不同可分为杂填土和素填土：杂填土：分布广泛，均出露于地表，呈连续层状分布。呈杂色，局部为褐色、褐红色、褐黑色，稍湿，松散～稍密。主要由建筑垃圾及粘性土组成。素填土：仅出露于局部，呈透镜状分布。呈灰黑色、红黄色、褐色，可塑。主要由粉质粘土组成。2、冲积层按其岩性及状态可划分为：有较多粉细砂，饱和，呈软塑状。淤泥质粉砂、淤泥质细砂层：类似与淤泥质粉土层，主要由淤泥广州市市政工程维修处第页3中夹带少量的粉砂或细砂，呈软塑状。粉质粘土层：分布较广泛，呈连续层状或透镜状分布。呈灰黄色、灰白色、棕红色、褐色，可塑，局部软塑。细沙层：埋深较深，含水量比较好，呈连续层分布，呈灰黄色。据钻探揭露，场区的地下水主要为孔隙型潜水，主要赋存于冲积砂层中。施工段持力层含丰富的地下水；此外，人工填土层含有限的上层滞水。地下水补给主要来自沙河涌，同时接受大气降水和地表水的渗入补给。各井段的地质资料详见后面附表三、施工参照标准GBJ08-221-96《市政排水构筑物工程施工和验收规程》GBJ08-220-96《市政排水管道工程施工和验收规程》GBJ141-90《给水排水构筑物施工和验收规程》YS1411-89《防腐蚀工程施工规程》GB50194-93《建筑工程施工现场供用电安全规范》GBJ208-83《地下防水工程施工及验收规程》GB50026－93《工程测量规范》第二章施工部署一、施工组织安排本工程计划投入四套顶管设备进行施工，分两大段顶管施工段。第一大段顶管施工段由W18#~W11#井，有4座工作井和4座接收井。4套顶管设备同时投入使用。待第一大段顶管施工段完工后，再进行第二大段顶管段的施工。第二大顶管段由W1#~W11#井，有5座工作广州市市政工程维修处第页4井和5座接收井。施工作业按两班倒，平均每天投入人力为80人，并根据需要增加或减少。工作井及接收井的位置详见附图。二、顶管施工工艺流程三、施工顺序施工顺序为：制作砼管→顶进设备安装调试→吊装砼管到开机顶进回收掘进机头结束测量控制及纠偏复核废泥外运施工下一节工作井施工设备安装砼管吊装就位砼管制作加工施工准备广州市市政工程维修处第页5轨道上→连接好工具管→装顶铁→开启油泵顶进→出泥→管道贯通→拆工具管→砌检查井。顶管施工工艺流程图见上图所示。第三章施工准备工作一、生产准备1、进行施工测量和现场放线工作。2、确定管线范围内及施工需用场地内所有障碍物，如管线、电线杆、树木及附近房屋等的准确位置。3、按施工平面布置图修建临时设施，安装临时水、电线路，并试水、试电，利用工作井内集水井进行排水。4、进行顶管所用设备的加工制作。5、根据顶进长度，准备好各类管线和所需的辅助物（固定架等）。6、根据材料计划，分期分批组织材料进场。二、技术准备1、审查施工图纸和进行各专业图纸会审，进行施工技术交底工作。2、做好定位点控制，施工测量和现场放线工作。3、按照设计单位提供的永久水准点，引临时水准点至井下，施工中经常进行校核。第四章主要工程项目的施工技术方案一、人工顶管顶力的计算：（一）对于顶管顶进深度范围土质好的，管前挖土能形成拱，可采用先挖后顶的方法施工。根据经验公式：P=nP0其中：P——总顶力广州市市政工程维修处第页6n...
