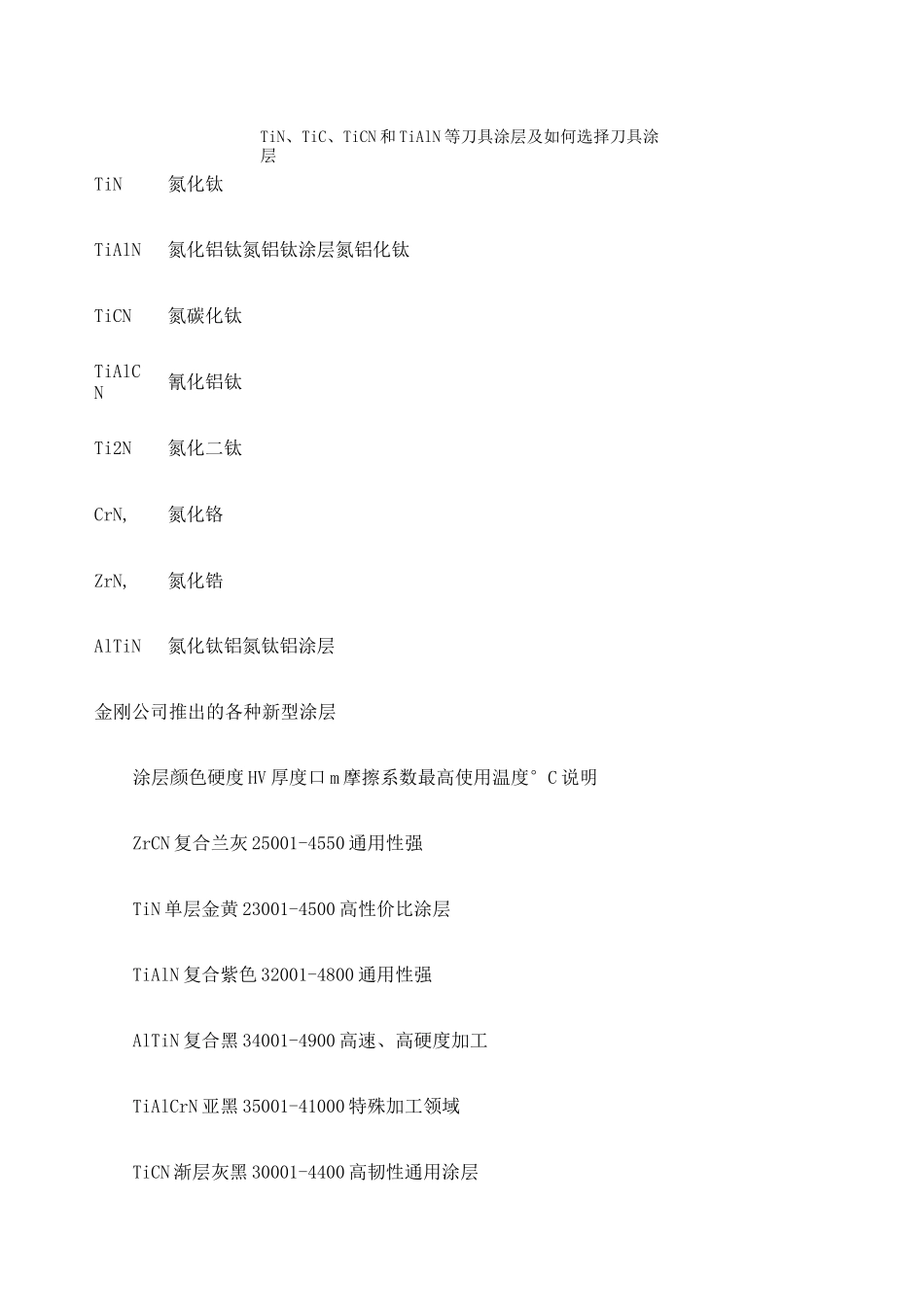

TiN、TiC、TiCN和TiAlN等刀具涂层及如何选择刀具涂层TiN氮化钛TiAlN氮化铝钛氮铝钛涂层氮铝化钛TiCN氮碳化钛TiAlCN氰化铝钛Ti2N氮化二钛CrN,氮化铬ZrN,氮化锆AlTiN氮化钛铝氮钛铝涂层金刚公司推出的各种新型涂层涂层颜色硬度HV厚度口m摩擦系数最高使用温度°C说明ZrCN复合兰灰25001-4550通用性强TiN单层金黄23001-4500高性价比涂层TiAlN复合紫色32001-4800通用性强AlTiN复合黑34001-4900高速、高硬度加工TiAlCrN亚黑35001-41000特殊加工领域TiCN渐层灰黑30001-4400高韧性通用涂层DLC黑彩1000~4000400适用于有色金属、石墨、塑胶涂层刀具是在强度和韧性较好的硬质合金或高速钢（HSS）基体表面上，利用气相沉积方法涂覆一薄层耐磨性好的难熔金属或非金属化合物（也可涂覆在陶瓷、金刚石和立方氮化硼等超硬材料刀片上）而获得的。涂层作为一个化学屏障和热屏障，减少了刀具与工件间的扩散和化学反应，从而减少了月牙槽磨损。涂层刀具具有表面硬度高、耐磨性好、化学性能稳定、耐热耐氧化、摩擦因数小和热导率低等特性，切削时可比未涂层刀具提高刀具寿命3~5倍以上，提高切削速度20%~70%，提高加工精度~1级，降低刀具消耗费用20%~50%。因此，涂层刀具已成为现代切削刀具的标志，在刀具中的使用比例已超过50%。目前，切削加工中使用的各种刀具，包括车刀、镗刀、钻头、铰刀、拉刀、丝锥、螺纹梳刀、滚压头、铣刀、成形刀具、齿轮滚刀和插齿刀等都可采用涂层工艺来提高它们的使用性能。涂层刀具有四种：涂层高速钢刀具，涂层硬质合金刀具，以及在陶瓷和超硬材料（金刚石或立方氮化硼）刀片上的涂层刀具。但以前两种涂层刀具使用最多。在陶瓷和超硬材料刀片上的涂层是硬度较基体低的材料，目的是为了提高刀片表面的断裂韧度（可提高10%以上），可减少刀片的崩刃及破损，扩大应用范围。涂层方法目前生产上常用的涂层方法有两种:物理气相沉积（PVD）法和化学气相沉积（CVD）法。前者沉积温度为500°C，涂层厚度为2~5um；后者的沉积温度为900°C~1100°C，涂层厚度可达5~10um，并且设备简单，涂层均匀。因PVD法未超过高速钢本身的回火温度，故高速钢刀具一般采用PVD法，硬质合金大多采用CVD法。硬质合金用CVD法涂层时，由于其沉积温度高，故涂层与基体之间容易形成一层脆性的脱碳层（n相），导致刀片脆性破裂。近十几年来，随着涂覆技术的进步，硬质合金也可采用PVD法。国外还用PVD/CVD相结合的技术，开发了复合的涂层工艺，称为PACVD法（等离子体化学气相沉积法）。即利用等离子体来促进化学反应，可把涂覆温度降至400°C以下（目前涂覆温度已可降至180°C~200°C）,使硬质合金基体与涂层材料之间不会产生扩散、相变或交换反应，可保持刀片原有的韧性。据报道，这种方法对涂覆金刚石和立方氮化硼（CBN）超硬涂层特别有效。用CVD法涂层时，切削刃需预先进行钝化处理（钝圆半径一般为~0.08mm，切削刃强度随钝圆半径增大而提高），故刃口没有未涂层刀片锋利。所以，对精加工产生薄切屑、要求切削刃锋利的刀具应采用PVD法。涂层除可涂覆在普通切削刀片上外，还可涂覆到整体刀具上，目前已发展到涂覆在焊的硬质合金刀具上。据报道，国外某公司在焊接式的硬质合金钻头上采用了PCVD法，结果使加工钢料时的钻头寿命比高速钢钻头长10倍，效率提高5倍。涂层材料涂层材料须具有硬度高、耐磨性好、化学性能稳定、不与工件材料发生化学反应、耐热耐氧化、摩擦因数低，以及与基体附着牢固等要求。显然，单一的涂层材料很难满足上述各项要求。所以硬质涂层材料已由最初只能涂单一的TiC、TiN、A12O3,进入到开发厚膜、复合和多元涂层的新阶段。新开发的TiCN、TiAlN、TiAlN多元、超薄、超多层涂层与TiC、TiN、A12O3等涂层的复合，加上新型的抗塑性变形基体，在改善涂层的韧性、涂层与基体的结合强度、提高涂层耐磨性方面有了重大进展。目前，又突破了在硬质合金基体上涂覆金刚石薄膜技术，全面提高了刀具的性能。工艺最成熟和应用最广泛的硬质涂层材料是TiN，但TiN与基体结合强度不及TiC涂层，涂层易剥落，且硬度也不如TiC高，在切削温度较高时膜层易氧化而被烧蚀。TiC涂层有较高的硬度与耐磨性，抗氧化性也好...
