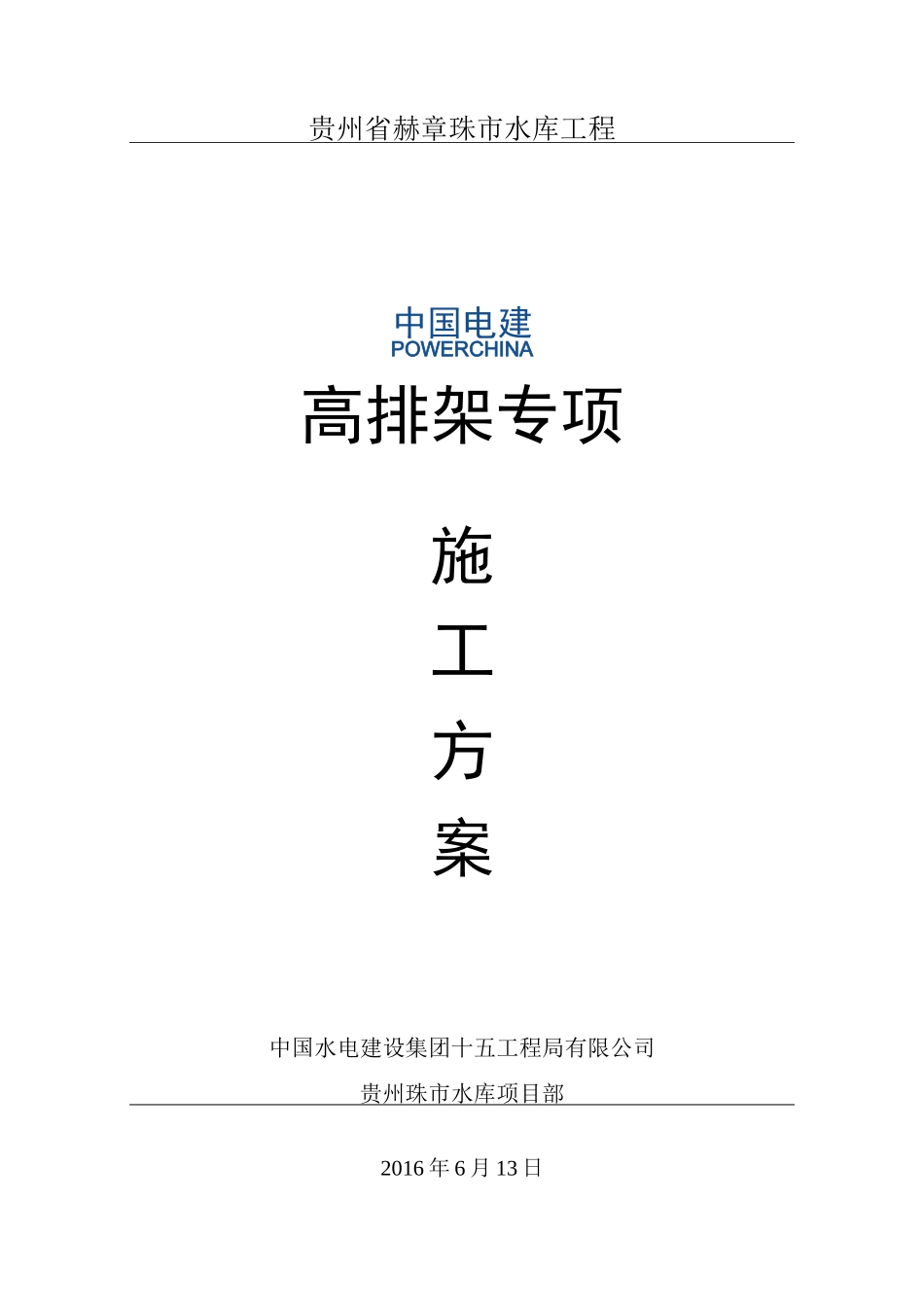

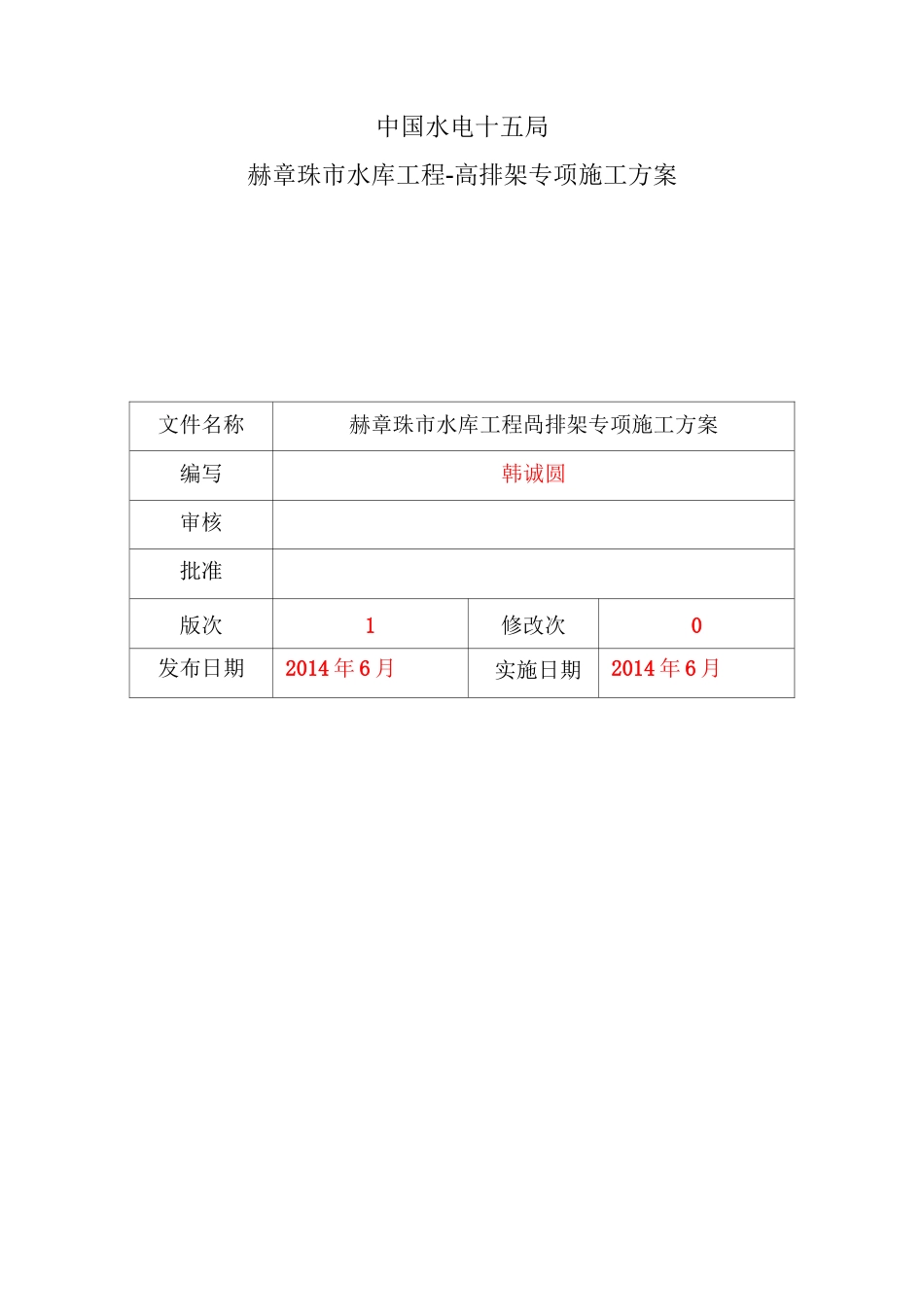

贵州省赫章珠市水库工程中国电建POWERCHINA高排架专项施工方案中国水电建设集团十五工程局有限公司贵州珠市水库项目部2016年6月13日中国水电十五局赫章珠市水库工程-高排架专项施工方案文件名称赫章珠市水库工程咼排架专项施工方案编写韩诚圆审核批准版次1修改次0发布日期2014年6月实施日期2014年6月一、工程概况二、编制依据三、脚手架工程交底与验收程序四、组织机构五、脚手架的搭设与构造六、脚手架的施工搭设七、脚手架的拆除八、防护栏杆与安全措施九、安全管理及技术措施附：技术交底记录表会议签到表高排架专项施工方案一、工程概况珠市水库设取水兼放空、导流隧洞一座，进口检修闸基础高程2050.65m,顶部高程2100.7m,总高差达50.05m。基础部分2056.5m以下截流前完成满足过流要求，截流后逐步展开施工并搭设脚手架施工。脚手架随浇筑高程逐步搭设至工作面，高程2079.0m以下拟采用落地式脚手架：上游脚手架基础为2054.5m闸墩平台，下游基础为2058.5m闸墩平台，基础稳定满足承载力要求。左右边墙外侧脚手架基础为原基础面。墩身浇筑至2079.m高程时预埋工字钢一圈，拟搭设悬挑脚手架。交通桥桥墩共计8个，高度4.73m〜33.4m不等，检修闸交通桥桥面宽3.0m,共九跨(7.7+8.8*7+4.32)全长约68.02m，桥板厚度200mm，桥板及底梁计划采用搭设满堂架现浇。出口工作闸及启闭机室总高度约11m。二、编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《建筑结构荷载规范》GB50009-2001中国建筑工业出版社；《建筑施工脚手架实用手册(含垂直运输设施)》中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011中国建筑工业出版社；《建筑地基基础设计规范》GB50007-2011中国建筑工业出版社；《建筑施工安全检查标准》JGJ59-2011中国建筑工业出版社；《冷弯薄壁型钢结构技术规范》GBJ18；《钢管脚手架扣件》GB15831-2006；另外参照本工程施工图纸等。三、脚手架工程交底与验收程序（1）脚手架搭设前，应按照施工方案要求，结合施工现场作业条件和队伍情况，做详细的交底。（2）脚手架每层搭设完毕，应由施工、安全环保部组织质量管理部、监理等参加验收工作，按照施工方案和规范规定分段进行逐层检查验收，确认符合要求后，方可投入使用。（3）对脚手架检查验收应按照相应规范要求进行，凡不符合规定的应立即进行整改，对检查结果及整改情况，应按实测数据进行记录，并由检测人员签字。四、组织机构1.机构项目部成立安全检查小组，定期对排架进行安全检查及验收工作。确保排架处于可控范围内。安全环保部及工程部做好排架验收检查记录。2.人员配置排架搭设人员需持证上岗，定岗定责。根据施工进度人员配置情况如下：表-1施工人员配置表序号类别人数内容备注1现场负责人1现场管理2技术员1技术管理3测量人员3测量放线4施工员2现场协调5兼职安全员1安全管理6架子工8搭设及拆除7小工6配合3.工具材料脚手架搭设应具备钢卷尺、水平尺、角尺、吊线锤及扭力扳手等工具。五、脚手架的搭设与构造1.基本构造（1）排架搭设部位：导流洞进口检修闸及启闭机室、交通桥和出口工作闸及启闭机室等。(2)排架搭设规格：排架搭设一周，高24.0m,单立管双排架结构。(3)排架搭设要求：由于闸墩及桥墩的孤立性，所搭设的施工排架除应满足相应规范要求。立杆横向间距即纵距为1.5m,横距0.9m,大小横杆步距1.8m。为确保排架的整体性，设置连墙杆及剪刀撑。布置安全防护网和护栏。(4)材料钢管：选用外径48.3mm，壁厚3mm，钢材强度等级Q235-A，钢管表面应平直光滑,不应有裂纹、分层、压痕、划道和硬弯,新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。扣件：本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件》GB15831-2006的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管...
