网架工程全套竣工资料(文体中心)VIP免费

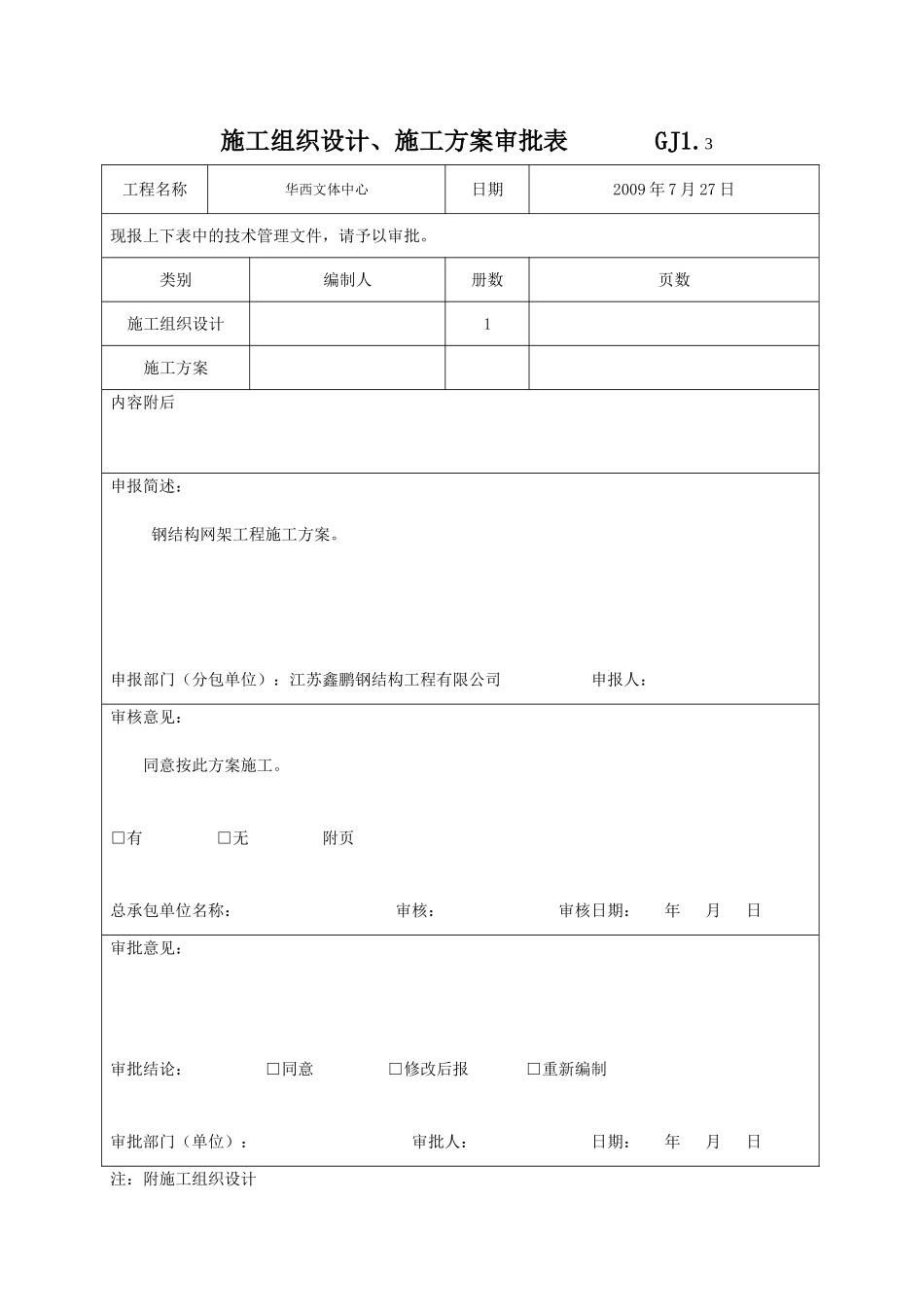

建筑工程施工质量验收资料（GJ：钢结构工程部分）档号档案馆代号案卷题名华西文体中心建设单位江阴市华士镇新市村村民委员会施工单位江苏鑫鹏钢结构工程有限公司设计单位奥意建筑工程设计有限公司监理单位江苏新东方工程管理咨询有限公司编制日期2015年12月22日密级保管期限共卷第卷江苏省建设工程质量监督站编印钢结构工程概况GJ1.1日期：建设单位江阴市华士镇工程名称---工程地址建筑面积18279.51m2结构层次框架三层钢结构名称钢结构网架工程量――总包单位--项目经理-联系电话--监理单位--总监理工程师-联系电话--建筑设计单位-项目负责人-联系电话-钢结构设计单位-设计资质-证书号码-钢结构设计人员--执业资格等级注册结构工程师证号--联系电话-钢结构施工单位-资质等级壹级证书号码-分包项目经理-证号-联系电话-开工日期2015.10.10竣工日期2016.01.10附注：无复核人：填表人：注：工程资料再次复印无效。施工组织设计、施工方案审批表GJ1.3工程名称华西文体中心日期2009年7月27日现报上下表中的技术管理文件，请予以审批。类别编制人册数页数施工组织设计1施工方案内容附后申报简述：钢结构网架工程施工方案。申报部门（分包单位）：江苏鑫鹏钢结构工程有限公司申报人：审核意见：同意按此方案施工。□有□无附页总承包单位名称：审核：审核日期：年月日审批意见：审批结论：□同意□修改后报□重新编制审批部门（单位）：审批人：日期：年月日注：附施工组织设计技术交底记录GJ1.4工程名称华西文体中心施工单位江苏鑫鹏钢结构工程有限公司交底提要：网架安装交底内容：1.对网架安装的质量控制①对土建控制:要求做到零部件堆放场地合理,不易损坏和丢失,预埋板表面清洁,轴线和标高、几何尺寸准确，其基本要求为纵横向长度偏差不大于±30mm，预埋件足够大，中心偏移不大于20mm，周边相邻预埋件高差不大于10mm，最大预埋件高差不大于15mm；②对网架安装的要求;a螺栓应拧紧到位,不允许套筒接触面有肉眼可观察到的缝隙。b杆件不允许存在超过规定的弯曲。c已安装网架零部件表面清洁，完整，不损伤，不凹陷，不错装，对号准确，发现错装及时更换。d油漆厚度和质量要求必须达到设计规范规定。e网架节点中心偏移不大于1.5mm,且单锥体网格长度不大于±1.5mm。f整体网架安装后纵横向长度不大于L/2000，且不大于30mm，支座中心偏移不大于L/3000，且不大于30mm。g相邻支座高差不大于15mm，最高与最低点支座高差不大于30mm。h空载挠度控制在L/800之内。技术负责人交底人接受交底人注：本记录一式两份，一份交接收交底人，一份存档。技术交底记录GJ1.4工程名称华西文体中心施工单位江苏鑫鹏钢结构工程有限公司交底提要：檩条、彩板安装交底内容：（1）压型板a.压型钢板成型后,其基板不应有裂纹。检查数量为计件数抽查5%,且不少于10件。b.涂层和镀层不应有肉眼可见的裂纹、剥落和擦痕等缺陷.按计件数抽查5%,且不少于10件。c.压型钢板的尺寸允许偏差应符合下表的规定。检查数量为计件数抽查5%,且不少于10件。压型金属板的尺寸允许偏差(mm)项目允许偏差波距±2.0波高压型钢板截面高度≤70+10.0，-2.0截面高度＞70+6.0，-2.0侧向弯曲再测量长度L1的范围内20.0注：L1为测量长度，指板长扣除两端各0.5m后的实际长度（小于10m）或扣除后任选的10m长度。d.压型金属板施工现场制作允许偏差应符合下表规定。检查数量按计件数抽查5%，且不少于10件。压型金属板施工现场制作的允许偏差（mm）项目允许偏差压型金属板的覆盖宽度截面高度≤70+10.0，-2.0截面高度＞0+6.0，-2.0板长±9.0横向剪切偏差6.0泛水板、包角板尺寸板长±6.0折弯面宽度±3.0折弯面夹角2°（2）檩条加工质量控制a.采用冷弯成型b.材料符合Q235钢的要求c.用剪切机下料，辊压整平d.出厂前须进行矫正e.表面必须进行处理，彻底清除铁锈、污垢及其它附着物。除锈和油漆质量直接影响维修期限f.接头部位不要刷防锈漆以保证现场焊接的质量（3）支架必须要专用的材料加工，加工精度必须符合设计要求技术负责人交底人接受交底人注：本记录一式两份，一份交接收交底人，一份存档。技术交底记录GJ1.4工程名称华西文体中心施工单位江苏鑫鹏钢结构工程...
