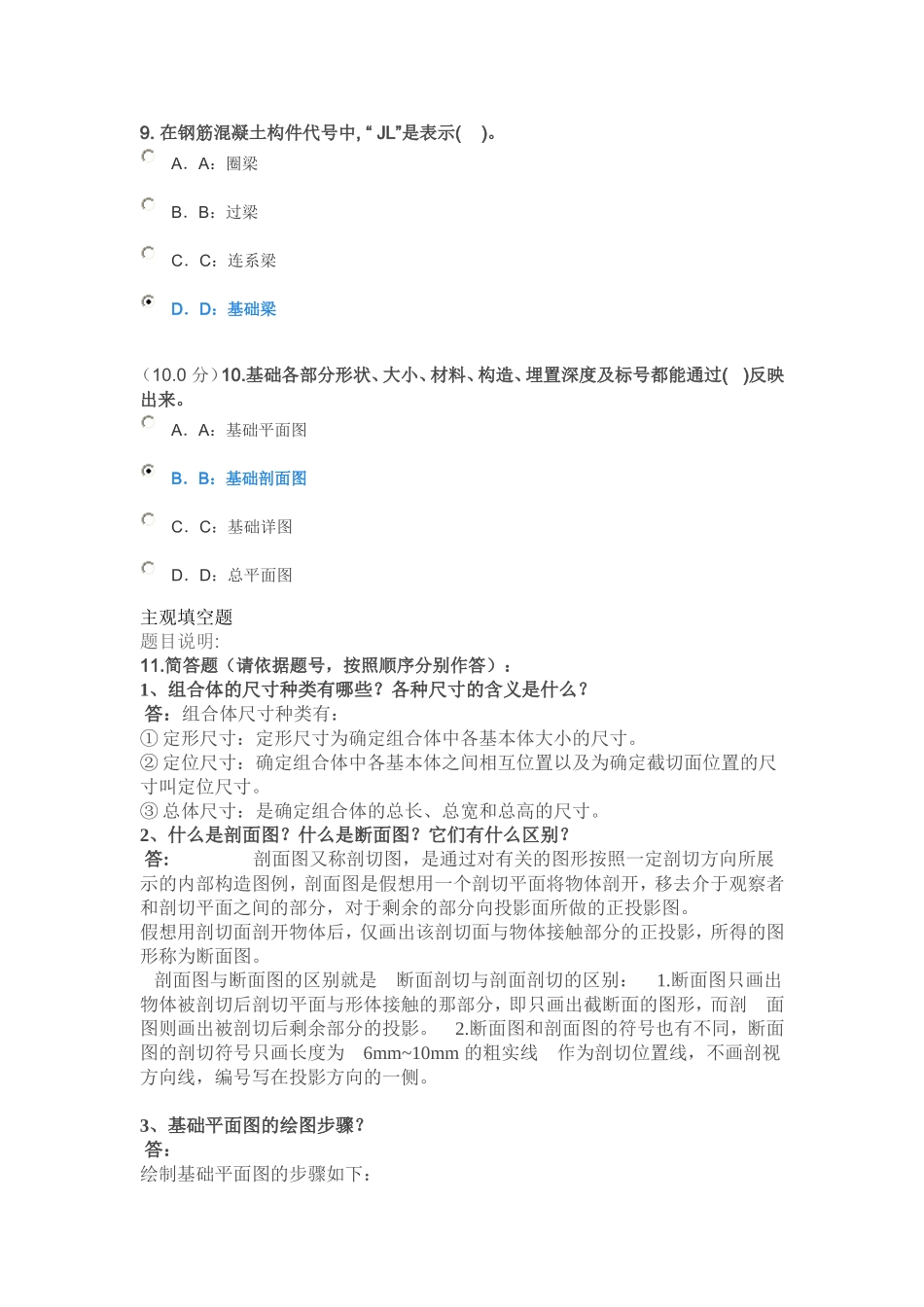

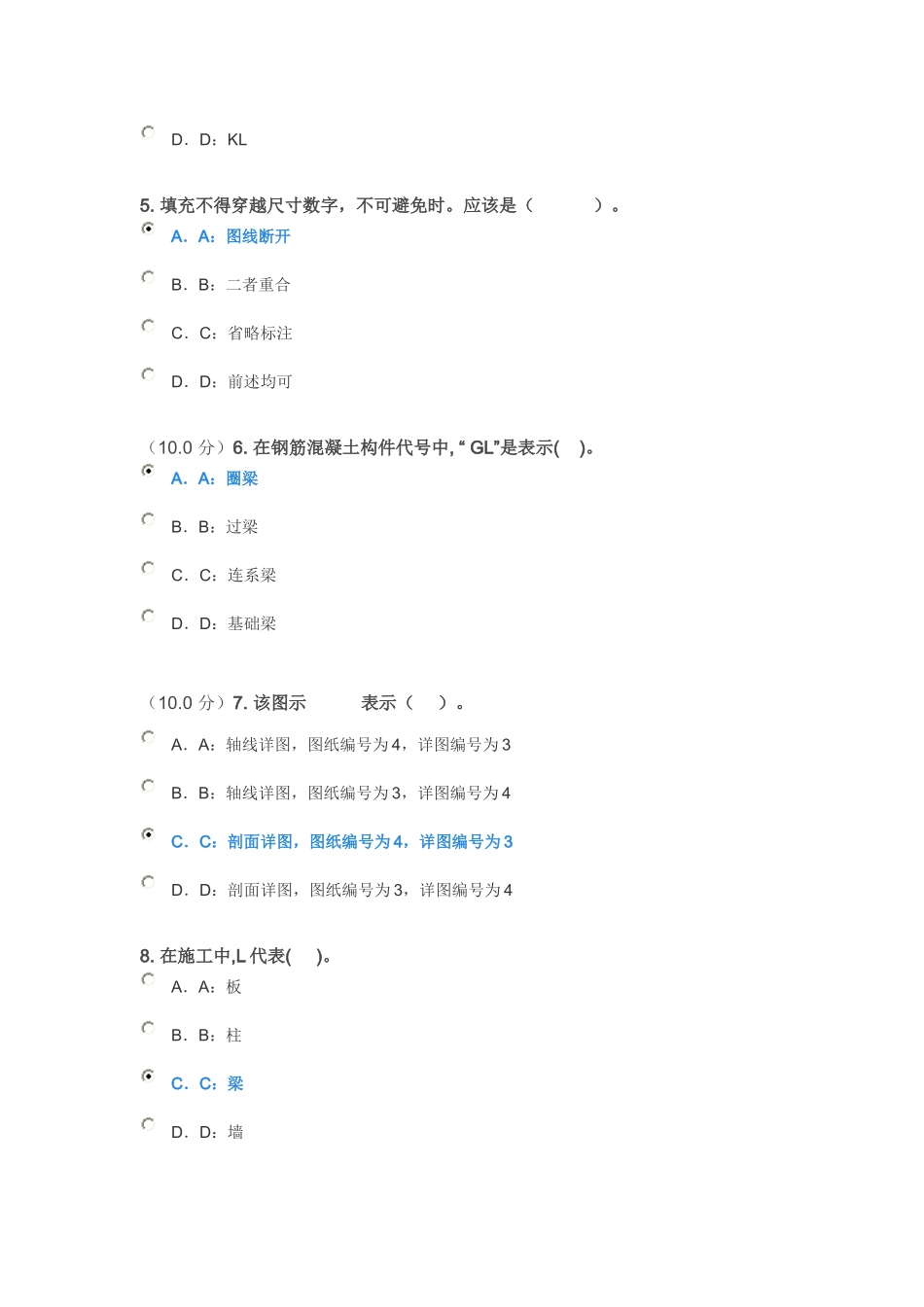

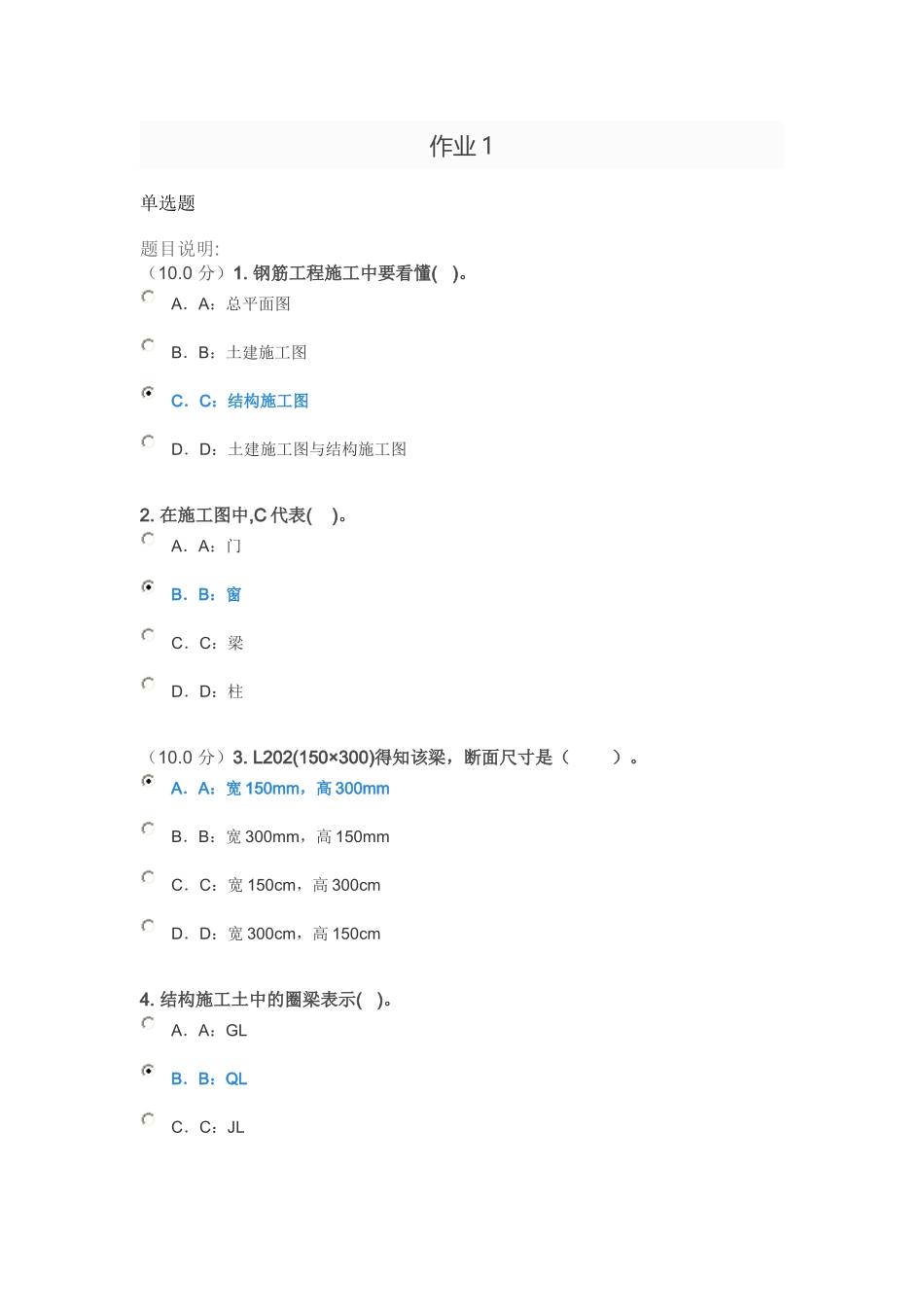

作业1单选题题目说明:（10.0分）1.钢筋工程施工中要看懂()。A．A：总平面图B．B：土建施工图C．C：结构施工图D．D：土建施工图与结构施工图2.在施工图中,C代表()。A．A：门B．B：窗C．C：梁D．D：柱（10.0分）3.L202(150×300)得知该梁，断面尺寸是（）。A．A：宽150mm，高300mmB．B：宽300mm，高150mmC．C：宽150cm，高300cmD．D：宽300cm，高150cm4.结构施工土中的圈梁表示()。A．A：GLB．B：QLC．C：JLD．D：KL5.填充不得穿越尺寸数字，不可避免时。应该是（）。A．A：图线断开B．B：二者重合C．C：省略标注D．D：前述均可（10.0分）6.在钢筋混凝土构件代号中,“GL”是表示()。A．A：圈梁B．B：过梁C．C：连系梁D．D：基础梁（10.0分）7.该图示表示（）。A．A：轴线详图，图纸编号为4，详图编号为3B．B：轴线详图，图纸编号为3，详图编号为4C．C：剖面详图，图纸编号为4，详图编号为3D．D：剖面详图，图纸编号为3，详图编号为48.在施工中,L代表()。A．A：板B．B：柱C．C：梁D．D：墙9.在钢筋混凝土构件代号中,“JL”是表示()。A．A：圈梁B．B：过梁C．C：连系梁D．D：基础梁（10.0分）10.基础各部分形状、大小、材料、构造、埋置深度及标号都能通过()反映出来。A．A：基础平面图B．B：基础剖面图C．C：基础详图D．D：总平面图主观填空题题目说明:11.简答题（请依据题号，按照顺序分别作答）：1、组合体的尺寸种类有哪些？各种尺寸的含义是什么？答：组合体尺寸种类有：①定形尺寸：定形尺寸为确定组合体中各基本体大小的尺寸。②定位尺寸：确定组合体中各基本体之间相互位置以及为确定截切面位置的尺寸叫定位尺寸。③总体尺寸：是确定组合体的总长、总宽和总高的尺寸。2、什么是剖面图？什么是断面图？它们有什么区别？答:剖面图又称剖切图，是通过对有关的图形按照一定剖切方向所展示的内部构造图例，剖面图是假想用一个剖切平面将物体剖开，移去介于观察者和剖切平面之间的部分，对于剩余的部分向投影面所做的正投影图。假想用剖切面剖开物体后，仅画出该剖切面与物体接触部分的正投影，所得的图形称为断面图。剖面图与断面图的区别就是断面剖切与剖面剖切的区别：1.断面图只画出物体被剖切后剖切平面与形体接触的那部分，即只画出截断面的图形，而剖面图则画出被剖切后剩余部分的投影。2.断面图和剖面图的符号也有不同，断面图的剖切符号只画长度为6mm~10mm的粗实线作为剖切位置线，不画剖视方向线，编号写在投影方向的一侧。3、基础平面图的绘图步骤？答：绘制基础平面图的步骤如下：(1)绘制定位轴线及柱网。(2)绘制墙体。(3)绘制基础垫层。(4)绘制柱子断面。(5)绘制尺寸界线、标高数字、索引符号和相关注释文字。(6)标注尺寸。(7)添加图框和标题。(8)打印输出。4、重合断面图与中断断面图？答：画在视图之内断面图称为重合断面图；画重合断面图，轮廓线为细实线，当视图轮廓线与重合断面的图形重叠时，视图中轮廓线仍应连续画出，不可间断。其旋转方向可向上、向下、向左、向右。为了使断面轮廓线区别于投影轮廓线，断面轮廓线应以粗实线绘制，而投影轮廓线则以中粗实线绘制。中断面图：断面图画在构件投影图的中断处，就称为中断断面图。它主要用于一些较长且均匀变化的单一构件。所示为角钢的中断断面图，其画法是在构件投影图的某一处用折断线断开，然后将断面图画在当中。画中断断面图时，原投影长度可缩短，但尺寸应完整地标注。画图的比例、线型与重合断面图相同，也勿需标注剖切位置线和编号。5、按照《房屋建筑统一制图标准（GB/T50001-2001）》规定，尺寸包括哪些内容？各部分的绘图规定是什么？尺寸的排列与布置有什么要求？答：一个完整的尺寸包括：尺寸界线、尺寸线、尺寸起止符号和尺寸数字。各部分的绘图规定：（1）尺寸界线用细实线画，应与被注长度垂直，其一端应离开图样轮廓线不小于2mm，另一端宜超出尺寸线2mm—3mm；（2）尺寸线用细实线画，应与被注长度平行，其两端不宜超出尺寸界线；（3）尺寸起止符号应用中粗斜短线画，其倾斜方向应与尺寸界线成顺时针45°角，长度宜为2mm—3mm。对于以圆弧为尺寸界线的起止符号，宜用箭头。（4）尺寸数字应依据其...
