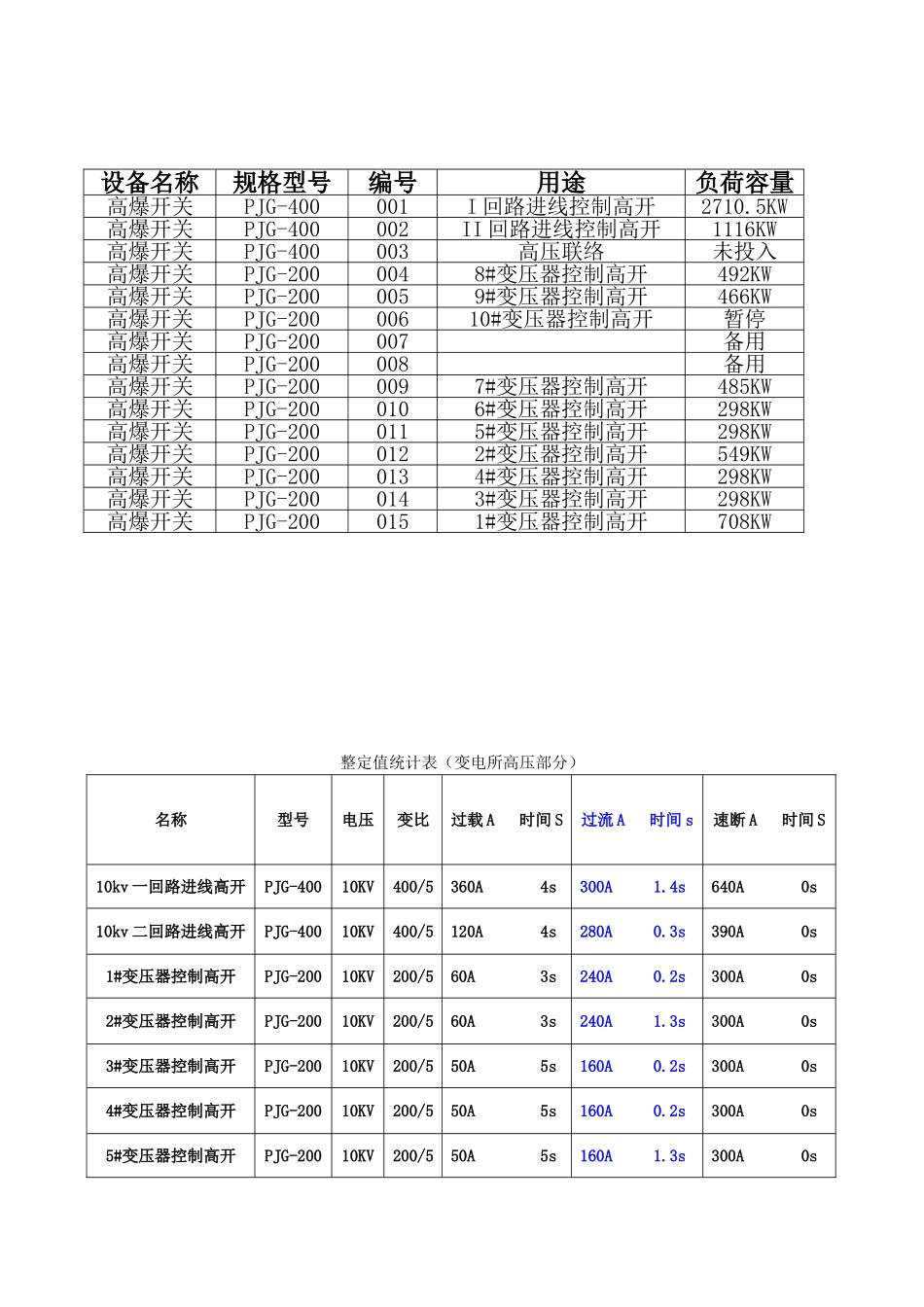

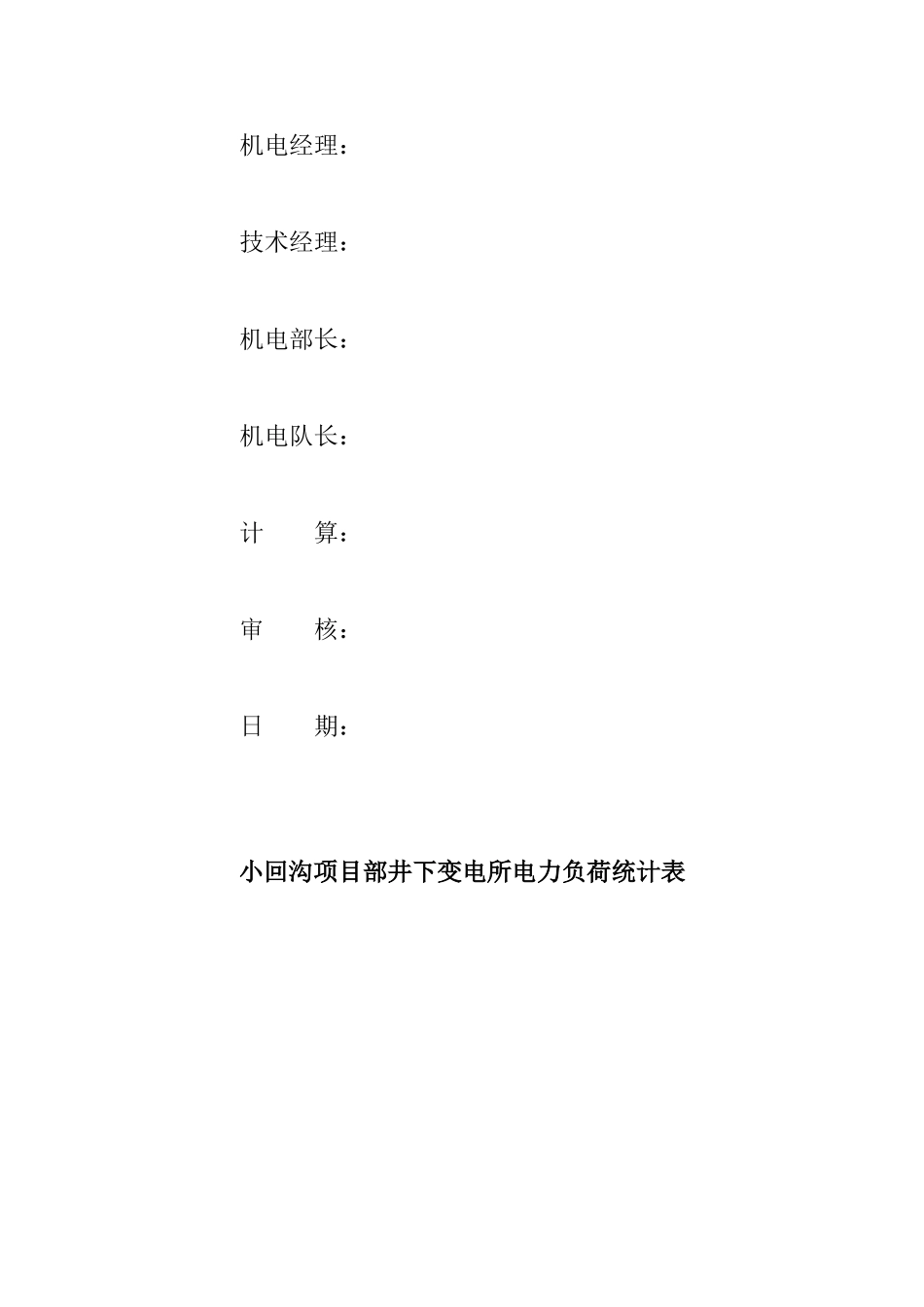

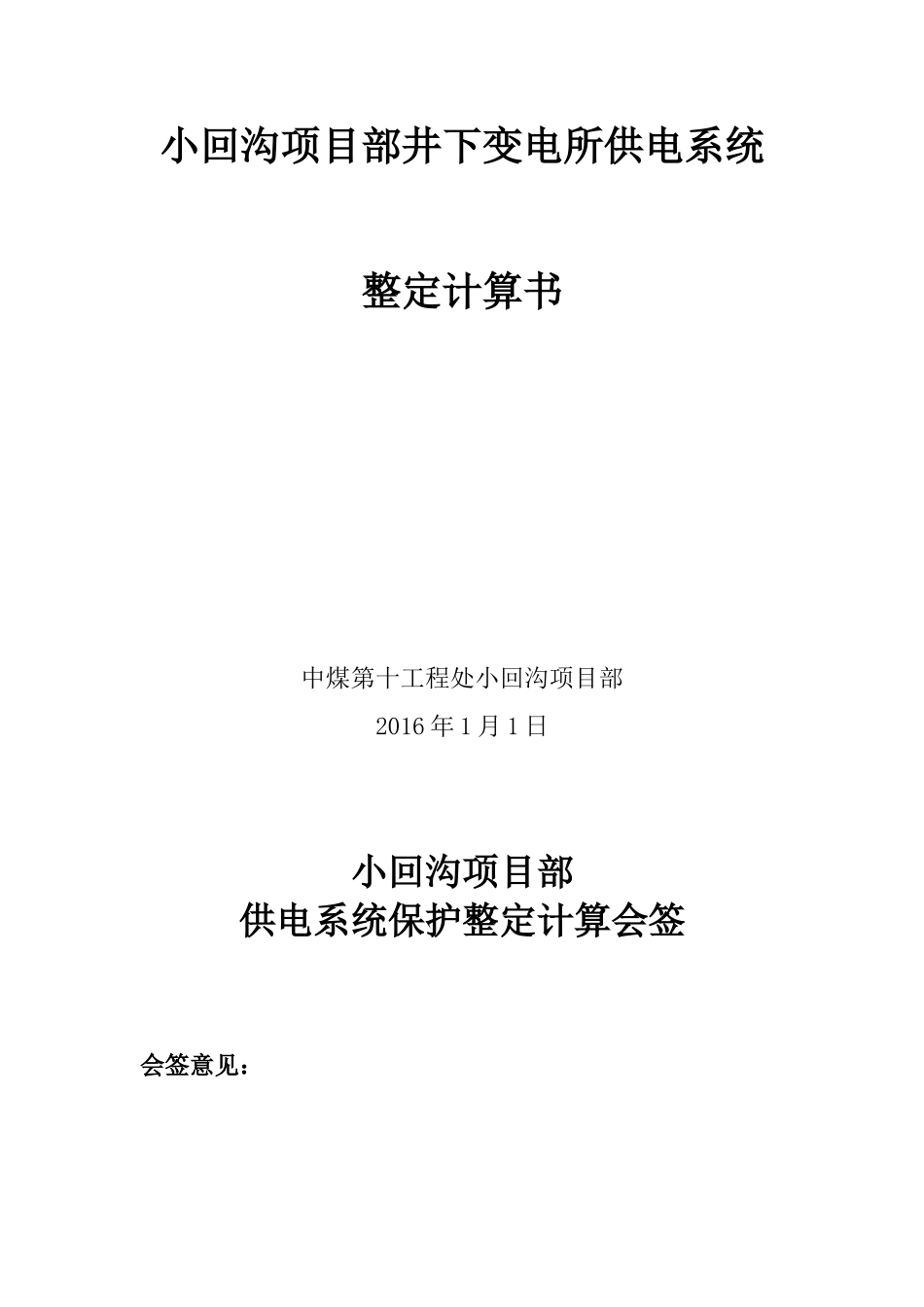

小回沟项目部井下变电所供电系统整定计算书中煤第十工程处小回沟项目部2016年1月1日小回沟项目部供电系统保护整定计算会签会签意见：机电经理：技术经理：机电部长：机电队长：计算：审核：日期：小回沟项目部井下变电所电力负荷统计表整定值统计表（变电所高压部分）名称型号电压变比过载A时间S过流A时间s速断A时间S10kv一回路进线高开PJG-40010KV400/5360A4s300A1.4s640A0s10kv二回路进线高开PJG-40010KV400/5120A4s280A0.3s390A0s1#变压器控制高开PJG-20010KV200/560A3s240A0.2s300A0s2#变压器控制高开PJG-20010KV200/560A3s240A1.3s300A0s3#变压器控制高开PJG-20010KV200/550A5s160A0.2s300A0s4#变压器控制高开PJG-20010KV200/550A5s160A0.2s300A0s5#变压器控制高开PJG-20010KV200/550A5s160A1.3s300A0s设备名称规格型号编号用途负荷容量高爆开关PJG-400001I回路进线控制高开2710.5KW高爆开关PJG-400002II回路进线控制高开1116KW高爆开关PJG-400003高压联络未投入高爆开关PJG-2000048#变压器控制高开492KW高爆开关PJG-2000059#变压器控制高开466KW高爆开关PJG-20000610#变压器控制高开暂停高爆开关PJG-200007备用高爆开关PJG-200008备用高爆开关PJG-2000097#变压器控制高开485KW高爆开关PJG-2000106#变压器控制高开298KW高爆开关PJG-2000115#变压器控制高开298KW高爆开关PJG-2000122#变压器控制高开549KW高爆开关PJG-2000134#变压器控制高开298KW高爆开关PJG-2000143#变压器控制高开298KW高爆开关PJG-2000151#变压器控制高开708KW6#变压器控制高开PJG-20010KV200/550A5s160A1.3s300A0s7#变压器控制高开PJG-20010KV200/540A5s240A1.3s300A0s8#变压器控制高开PJG-20010KV200/540A5s240A1.3s300A0s9#变压器控制高开PJG-20010KV200/540A5s240A1.3s300A0s10#变压器控制高开PJG-20010KV200/540A5s240A1.3s300A0s第一部分井下变电所高压供电计算公式及参数：通过开关负荷电流计算公式：过载保护动作电流计算公式：（A）；过流保护动作电流计算公式：Ie=Iqe+Kx∑Ie速断保护动作电流计算公式：（A）；Ie—过流保护装置的电流整定值；Iqe—容量最大的电动机的额定起动电流；∑Ie—其余电动机的额定电流之和；：可靠系数；：需用系数；：功率因数；：变压器的变压比；：开关额定电压；：负荷总功率；：最大电机起动电流；一、10KV一回路进线高开（001）负荷总功率：2710.5KW；功率因数：0.8；同时系数：1（1）过载保护动作电流：=A；过载保护动作电流实际整定值：210A；动作时间：4S（2）过流保护动作电流Ie：Ie=75+[（2710.5-260）/(1.732*10)]=216整定值：360A，动作时间1.3S（3）速断保护动作电流：最大电机总功率：260KW；最大电机起动电流：75A；速断保护电流整定计算：==298.7A;速断保护电流实际整定值：640A；动作时间：0S灵敏度校验：电缆型号MYJV223×95，供电距离1100米，换算后供电距离583米，根据两相短路电流效验算，1100*0.53=583查表得：Id(2)=1120A。校验结果：1120/450=2.5>1.5合格。10KV二回路进线高开（002）负荷总功率：1116KW；功率因数：0.8；同时系数：1（1）过载保护动作电流：=A；过载保护动作电流实际整定值：100A；动作时间：4S（2）过流保护动作电流Ie：Ie=16+[（1116-55）/(1.732*10)]=77整定值：120A，动作时间0.3S（3）速断保护动作电流：最大电机总功率：55KW；最大电机起动电流：15.8A；速断保护电流整定计算：==114A;速断保护电流实际整定值：390A；动作时间：0S灵敏度校验：电缆型号MYJV223×95，供电距离1100米，换算后供电距离583米，根据两相短路电流效验算，1100*0.53=583查表得：Id(2)=1120A。校验结果：1120/300=23.73>1.5合格。二、1#变压器控制高开（015）型号：PJG-200-10/200/5；开关额定电压：10KV；负荷总功率：708KW；功率因数：0.8；同时系数：1（1）过载保护动作电流：=A；过载保护动作电流实际整定值：60A；动作时间：3S（2）过流保护动作电流Ie：Ie=32+[（708-110）/(1.732*10)]=66.5整定值：240A，动作时间0.2S（3）速断保护动作电流：最大电机总功率：110KW；最大电机起动电流：32A；速断保护电流整定计算：==90.2A;速断保护电流实...
