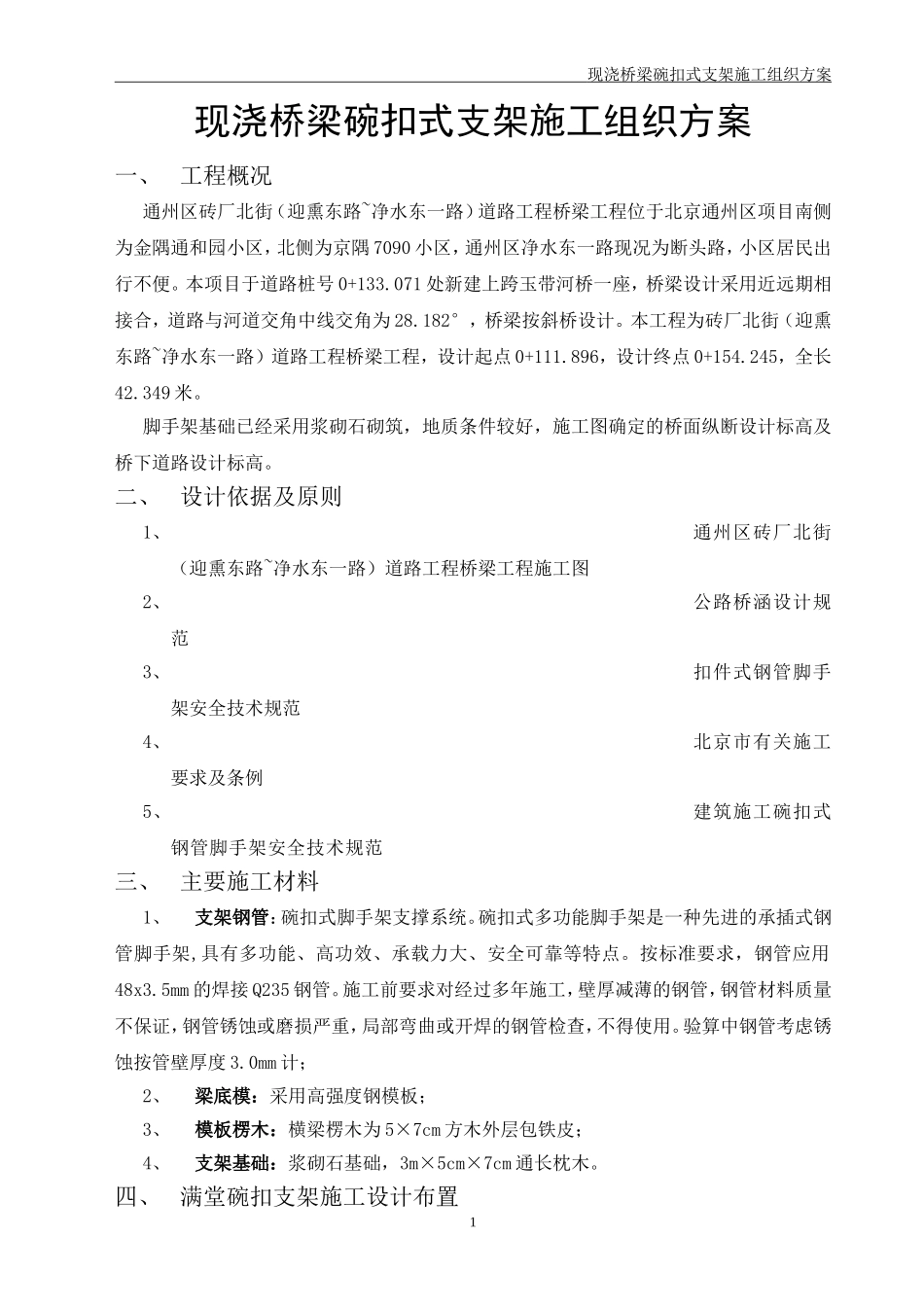

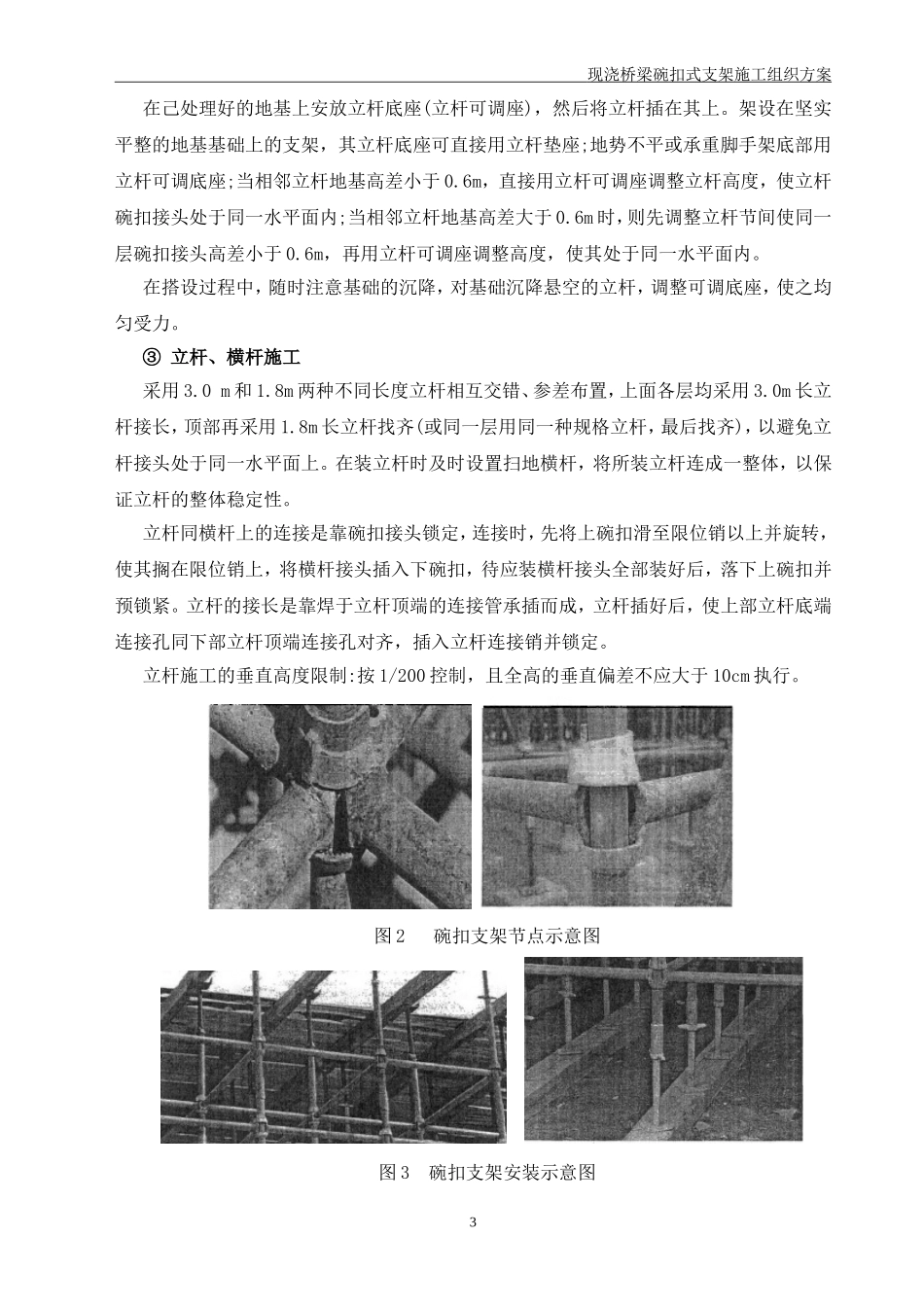

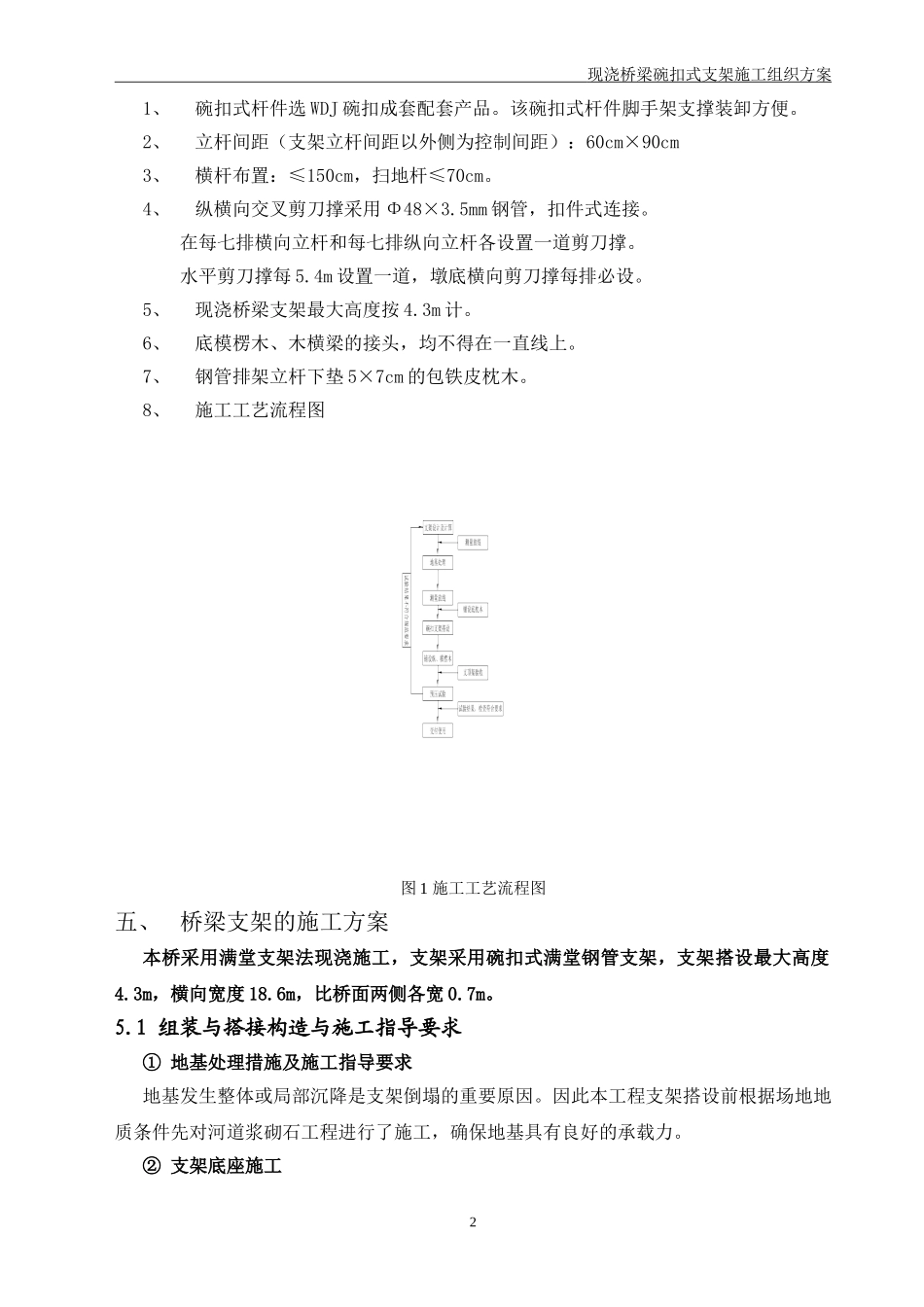

现浇桥梁碗扣式支架施工组织方案现浇桥梁碗扣式支架施工组织方案一、工程概况通州区砖厂北街（迎熏东路~净水东一路）道路工程桥梁工程位于北京通州区项目南侧为金隅通和园小区，北侧为京隅7090小区，通州区净水东一路现况为断头路，小区居民出行不便。本项目于道路桩号0+133.071处新建上跨玉带河桥一座，桥梁设计采用近远期相接合，道路与河道交角中线交角为28.182°，桥梁按斜桥设计。本工程为砖厂北街（迎熏东路~净水东一路）道路工程桥梁工程，设计起点0+111.896，设计终点0+154.245，全长42.349米。脚手架基础已经采用浆砌石砌筑，地质条件较好，施工图确定的桥面纵断设计标高及桥下道路设计标高。二、设计依据及原则1、通州区砖厂北街（迎熏东路~净水东一路）道路工程桥梁工程施工图2、公路桥涵设计规范3、扣件式钢管脚手架安全技术规范4、北京市有关施工要求及条例5、建筑施工碗扣式钢管脚手架安全技术规范三、主要施工材料1、支架钢管：碗扣式脚手架支撑系统。碗扣式多功能脚手架是一种先进的承插式钢管脚手架,具有多功能、高功效、承载力大、安全可靠等特点。按标准要求，钢管应用48x3.5mm的焊接Q235钢管。施工前要求对经过多年施工，壁厚减薄的钢管，钢管材料质量不保证，钢管锈蚀或磨损严重，局部弯曲或开焊的钢管检查，不得使用。验算中钢管考虑锈蚀按管壁厚度3.0mm计；2、梁底模：采用高强度钢模板；3、模板楞木：横梁楞木为5×7cm方木外层包铁皮；4、支架基础：浆砌石基础，3m×5cm×7cm通长枕木。四、满堂碗扣支架施工设计布置1现浇桥梁碗扣式支架施工组织方案1、碗扣式杆件选WDJ碗扣成套配套产品。该碗扣式杆件脚手架支撑装卸方便。2、立杆间距（支架立杆间距以外侧为控制间距）：60cm×90cm3、横杆布置：≤150cm，扫地杆≤70cm。4、纵横向交叉剪刀撑采用Φ48×3.5mm钢管，扣件式连接。在每七排横向立杆和每七排纵向立杆各设置一道剪刀撑。水平剪刀撑每5.4m设置一道，墩底横向剪刀撑每排必设。5、现浇桥梁支架最大高度按4.3m计。6、底模楞木、木横梁的接头，均不得在一直线上。7、钢管排架立杆下垫5×7cm的包铁皮枕木。8、施工工艺流程图图1施工工艺流程图五、桥梁支架的施工方案本桥采用满堂支架法现浇施工，支架采用碗扣式满堂钢管支架，支架搭设最大高度4.3m，横向宽度18.6m，比桥面两侧各宽0.7m。5.1组装与搭接构造与施工指导要求①地基处理措施及施工指导要求地基发生整体或局部沉降是支架倒塌的重要原因。因此本工程支架搭设前根据场地地质条件先对河道浆砌石工程进行了施工，确保地基具有良好的承载力。②支架底座施工2现浇桥梁碗扣式支架施工组织方案在己处理好的地基上安放立杆底座(立杆可调座)，然后将立杆插在其上。架设在坚实平整的地基基础上的支架，其立杆底座可直接用立杆垫座;地势不平或承重脚手架底部用立杆可调底座;当相邻立杆地基高差小于0.6m，直接用立杆可调座调整立杆高度，使立杆碗扣接头处于同一水平面内;当相邻立杆地基高差大于0.6m时，则先调整立杆节间使同一层碗扣接头高差小于0.6m，再用立杆可调座调整高度，使其处于同一水平面内。在搭设过程中，随时注意基础的沉降，对基础沉降悬空的立杆，调整可调底座，使之均匀受力。③立杆、横杆施工采用3.0m和1.8m两种不同长度立杆相互交错、参差布置，上面各层均采用3.0m长立杆接长，顶部再采用1.8m长立杆找齐(或同一层用同一种规格立杆，最后找齐)，以避免立杆接头处于同一水平面上。在装立杆时及时设置扫地横杆，将所装立杆连成一整体，以保证立杆的整体稳定性。立杆同横杆上的连接是靠碗扣接头锁定，连接时，先将上碗扣滑至限位销以上并旋转，使其搁在限位销上，将横杆接头插入下碗扣，待应装横杆接头全部装好后，落下上碗扣并预锁紧。立杆的接长是靠焊于立杆顶端的连接管承插而成，立杆插好后，使上部立杆底端连接孔同下部立杆顶端连接孔对齐，插入立杆连接销并锁定。立杆施工的垂直高度限制:按1/200控制，且全高的垂直偏差不应大于10cm执行。图2碗扣支架节点示意图图3碗扣支架安装示意图3现浇桥梁碗扣式支架施工组织方案碗扣式支架支撑的底层组架当组装完两层横杆后，首先检查并调整水平...
