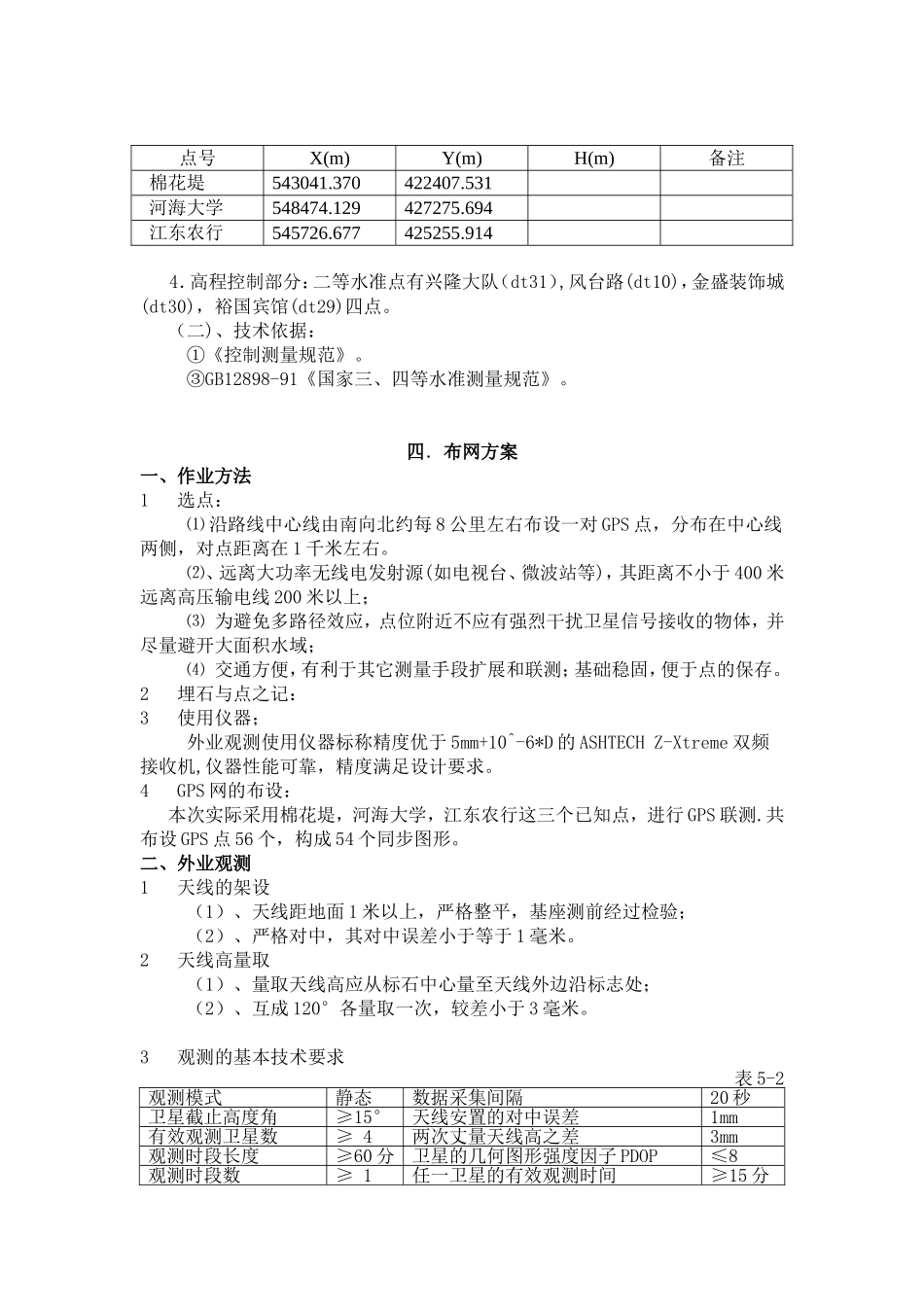

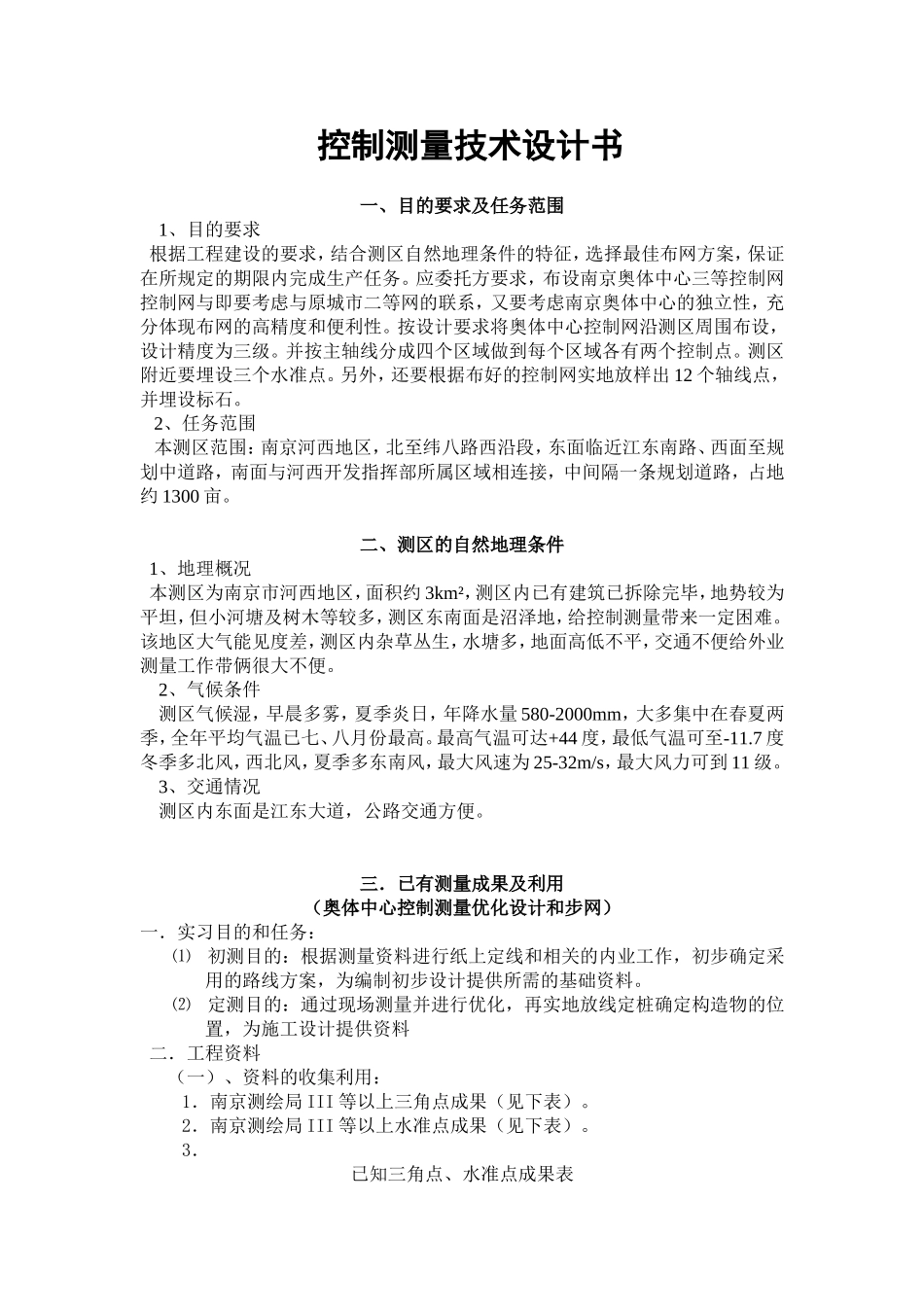

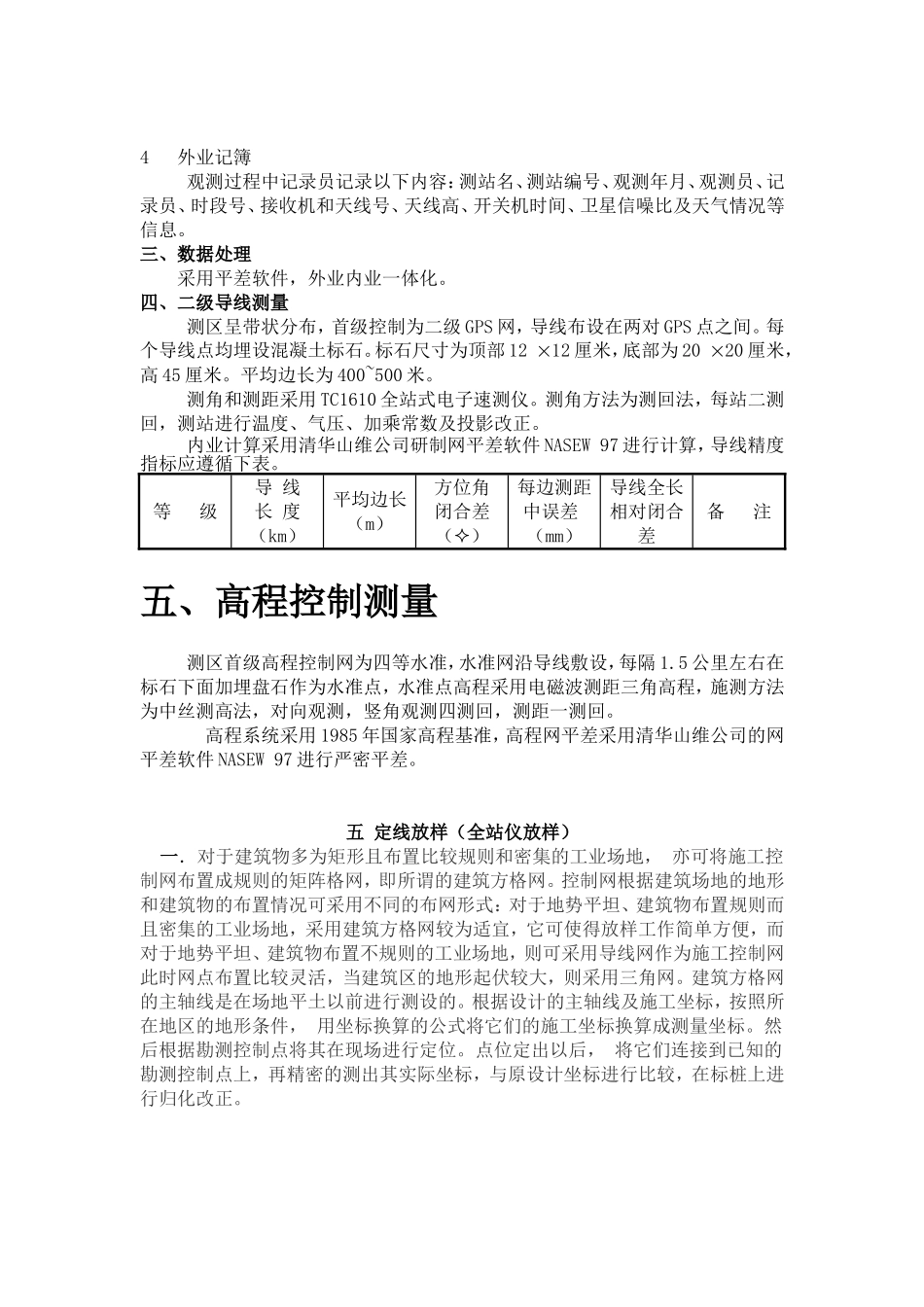

控制测量技术设计书一、目的要求及任务范围1、目的要求根据工程建设的要求，结合测区自然地理条件的特征，选择最佳布网方案，保证在所规定的期限内完成生产任务。应委托方要求，布设南京奥体中心三等控制网控制网与即要考虑与原城市二等网的联系，又要考虑南京奥体中心的独立性，充分体现布网的高精度和便利性。按设计要求将奥体中心控制网沿测区周围布设，设计精度为三级。并按主轴线分成四个区域做到每个区域各有两个控制点。测区附近要埋设三个水准点。另外，还要根据布好的控制网实地放样出12个轴线点，并埋设标石。2、任务范围本测区范围：南京河西地区，北至纬八路西沿段，东面临近江东南路、西面至规划中道路，南面与河西开发指挥部所属区域相连接，中间隔一条规划道路，占地约1300亩。二、测区的自然地理条件1、地理概况本测区为南京市河西地区，面积约3km²，测区内已有建筑已拆除完毕，地势较为平坦，但小河塘及树木等较多，测区东南面是沼泽地，给控制测量带来一定困难。该地区大气能见度差，测区内杂草丛生，水塘多，地面高低不平，交通不便给外业测量工作带俩很大不便。2、气候条件测区气候湿，早晨多雾，夏季炎日，年降水量580-2000mm，大多集中在春夏两季，全年平均气温已七、八月份最高。最高气温可达+44度，最低气温可至-11.7度冬季多北风，西北风，夏季多东南风，最大风速为25-32m/s，最大风力可到11级。3、交通情况测区内东面是江东大道，公路交通方便。三．已有测量成果及利用（奥体中心控制测量优化设计和步网）一．实习目的和任务：⑴初测目的：根据测量资料进行纸上定线和相关的内业工作，初步确定采用的路线方案，为编制初步设计提供所需的基础资料。⑵定测目的：通过现场测量并进行优化，再实地放线定桩确定构造物的位置，为施工设计提供资料二．工程资料（一）、资料的收集利用：1．南京测绘局III等以上三角点成果（见下表）。2．南京测绘局III等以上水准点成果（见下表）。3．已知三角点、水准点成果表点号X(m)Y(m)H(m)备注棉花堤543041.370422407.531河海大学548474.129427275.694江东农行545726.677425255.9144．高程控制部分：二等水准点有兴隆大队（dt31）,风台路(dt10)，金盛装饰城(dt30)，裕国宾馆(dt29)四点。（二)、技术依据：①《控制测量规范》。③GB12898-91《国家三、四等水准测量规范》。四．布网方案一、作业方法1选点：⑴沿路线中心线由南向北约每8公里左右布设一对GPS点，分布在中心线两侧，对点距离在1千米左右。⑵、远离大功率无线电发射源(如电视台、微波站等)，其距离不小于400米远离高压输电线200米以上；⑶为避免多路径效应，点位附近不应有强烈干扰卫星信号接收的物体，并尽量避开大面积水域；⑷交通方便，有利于其它测量手段扩展和联测；基础稳固，便于点的保存。2埋石与点之记：3使用仪器；外业观测使用仪器标称精度优于5mm+10^-6*D的ASHTECHZ-Xtreme双频接收机,仪器性能可靠，精度满足设计要求。4GPS网的布设：本次实际采用棉花堤，河海大学，江东农行这三个已知点，进行GPS联测.共布设GPS点56个，构成54个同步图形。二、外业观测1天线的架设（1）、天线距地面1米以上，严格整平，基座测前经过检验；（2）、严格对中，其对中误差小于等于1毫米。2天线高量取（1）、量取天线高应从标石中心量至天线外边沿标志处；（2）、互成120°各量取一次，较差小于3毫米。3观测的基本技术要求表5-2观测模式静态数据采集间隔20秒卫星截止高度角≥15°天线安置的对中误差1mm有效观测卫星数≥4两次丈量天线高之差3mm观测时段长度≥60分卫星的几何图形强度因子PDOP≤8观测时段数≥1任一卫星的有效观测时间≥15分4外业记簿观测过程中记录员记录以下内容：测站名、测站编号、观测年月、观测员、记录员、时段号、接收机和天线号、天线高、开关机时间、卫星信噪比及天气情况等信息。三、数据处理采用平差软件，外业内业一体化。四、二级导线测量测区呈带状分布，首级控制为二级GPS网，导线布设在两对GPS点之间。每个导线点均埋设混凝土标石。标石尺寸为顶部1212厘米，底部为2020厘米，高45厘米。平均边长为400~500米。测角和测距采用TC1610全...
