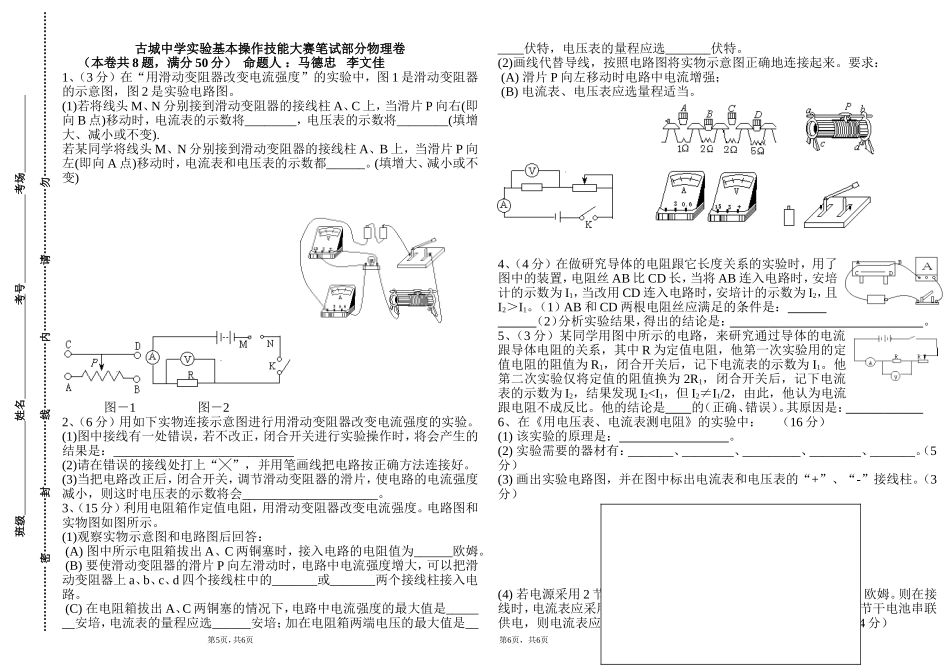

古城中学实验基本操作技能大赛笔试部分物理卷（本卷共8题，满分50分）命题人：马德忠李文佳1、（3分）在“用滑动变阻器改变电流强度”的实验中，图1是滑动变阻器的示意图，图2是实验电路图。(1)若将线头M、N分别接到滑动变阻器的接线柱A、C上，当滑片P向右(即向B点)移动时，电流表的示数将________，电压表的示数将________(填增大、减小或不变).若某同学将线头M、N分别接到滑动变阻器的接线柱A、B上，当滑片P向左(即向A点)移动时，电流表和电压表的示数都______。(填增大、减小或不变)图－1图－22、（6分）用如下实物连接示意图进行用滑动变阻器改变电流强度的实验。(1)图中接线有一处错误，若不改正，闭合开关进行实验操作时，将会产生的结果是：____________________________(2)请在错误的接线处打上“╳”，并用笔画线把电路按正确方法连接好。(3)当把电路改正后，闭合开关，调节滑动变阻器的滑片，使电路的电流强度减小，则这时电压表的示数将会_____________________。3、（15分）利用电阻箱作定值电阻，用滑动变阻器改变电流强度。电路图和实物图如图所示。(1)观察实物示意图和电路图后回答：(A)图中所示电阻箱拔出A、C两铜塞时，接入电路的电阻值为______欧姆。(B)要使滑动变阻器的滑片P向左滑动时，电路中电流强度增大，可以把滑动变阻器上a、b、c、d四个接线柱中的_______或_______两个接线柱接入电路。(C)在电阻箱拔出A、C两铜塞的情况下，电路中电流强度的最大值是_______安培，电流表的量程应选______安培；加在电阻箱两端电压的最大值是______伏特，电压表的量程应选_______伏特。(2)画线代替导线，按照电路图将实物示意图正确地连接起来。要求：(A)滑片P向左移动时电路中电流增强；(B)电流表、电压表应选量程适当。4、（4分）在做研究导体的电阻跟它长度关系的实验时，用了图中的装置，电阻丝AB比CD长，当将AB连入电路时，安培计的示数为I1，当改用CD连入电路时，安培计的示数为I2，且I2＞I1。（1）AB和CD两根电阻丝应满足的条件是：（2）分析实验结果，得出的结论是：。5、（3分）某同学用图中所示的电路，来研究通过导体的电流跟导体电阻的关系，其中R为定值电阻，他第一次实验用的定值电阻的阻值为R1，闭合开关后，记下电流表的示数为I1。他第二次实验仅将定值的阻值换为2R1，闭合开关后，记下电流表的示数为I2，结果发现I2
