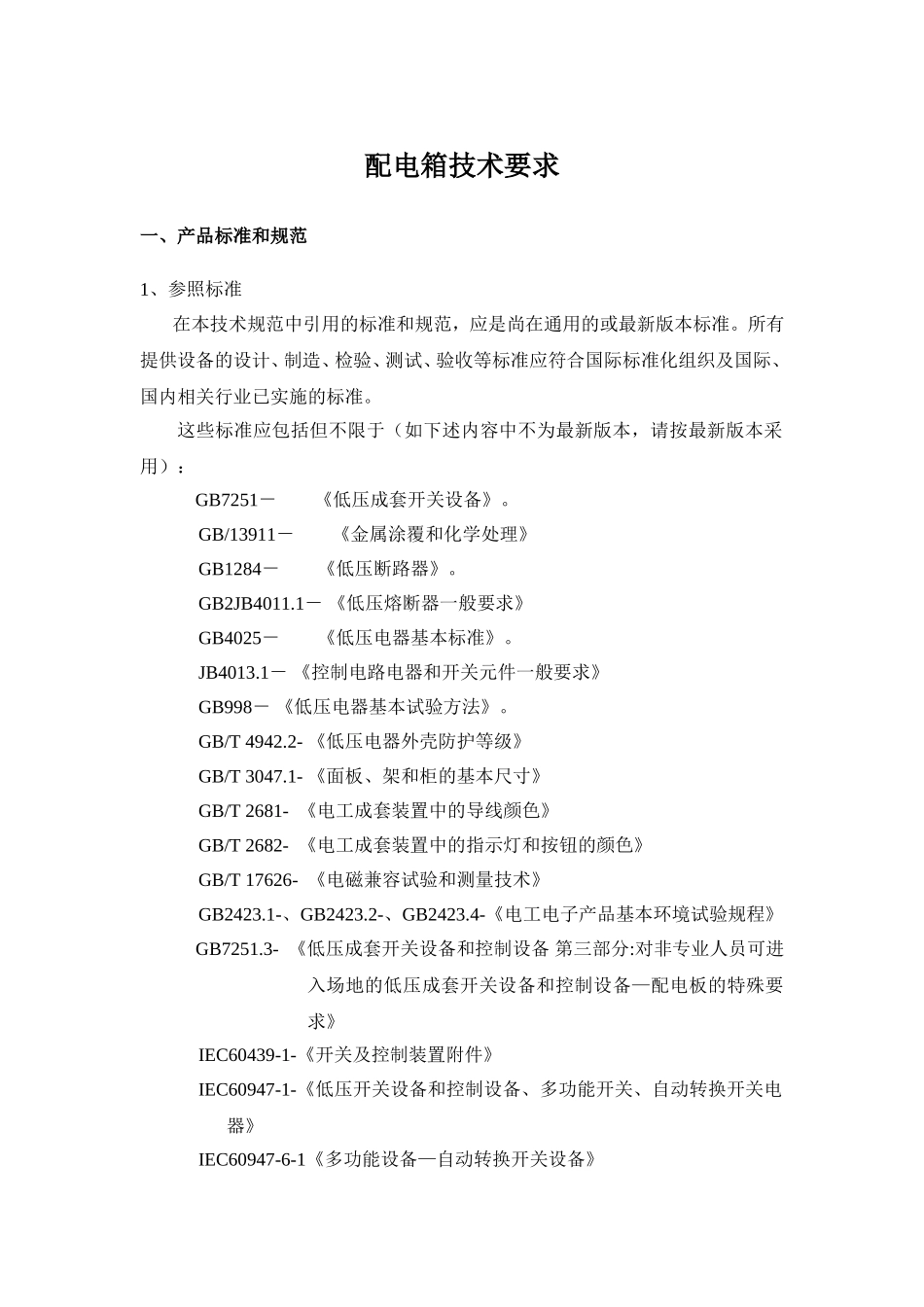

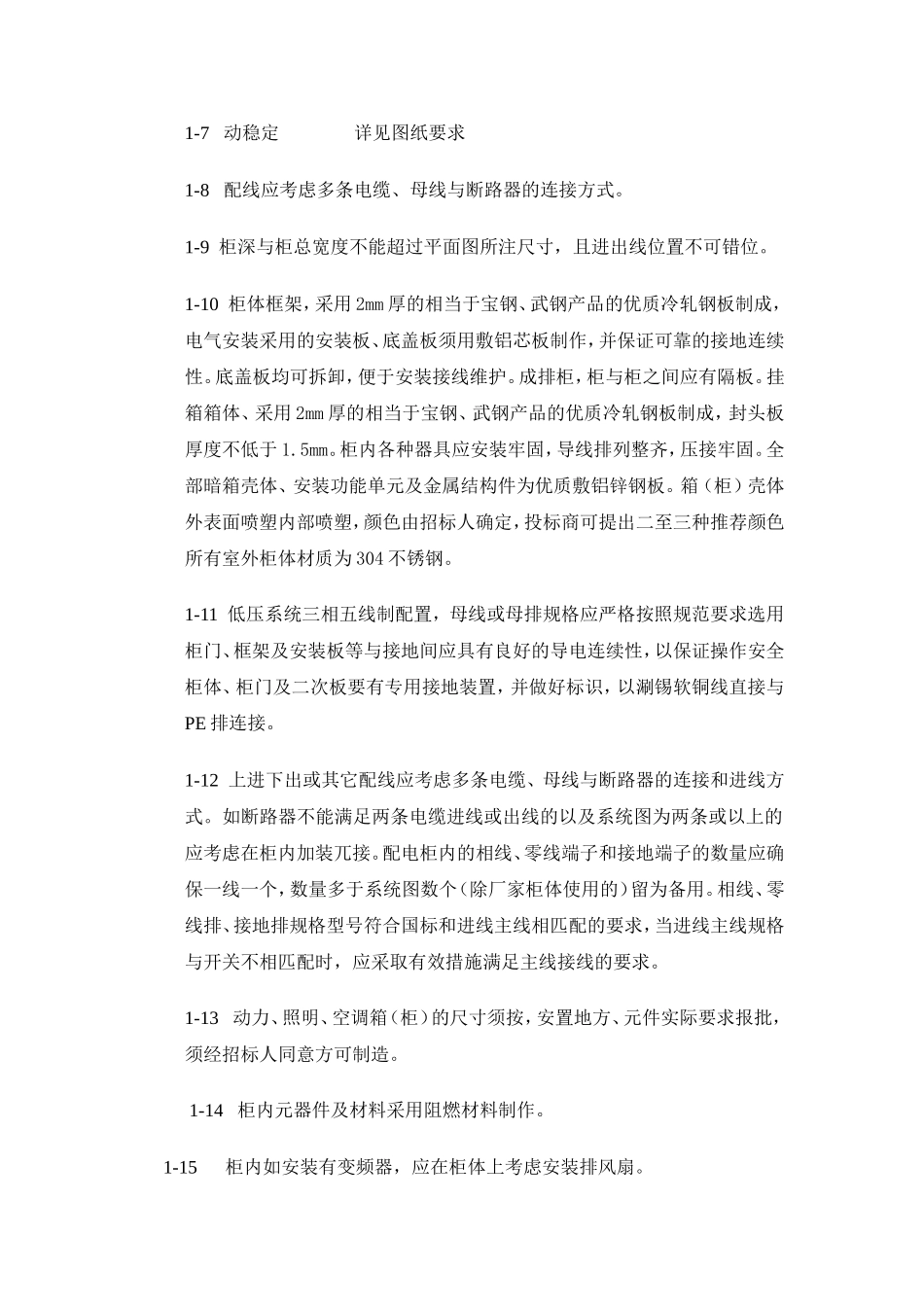

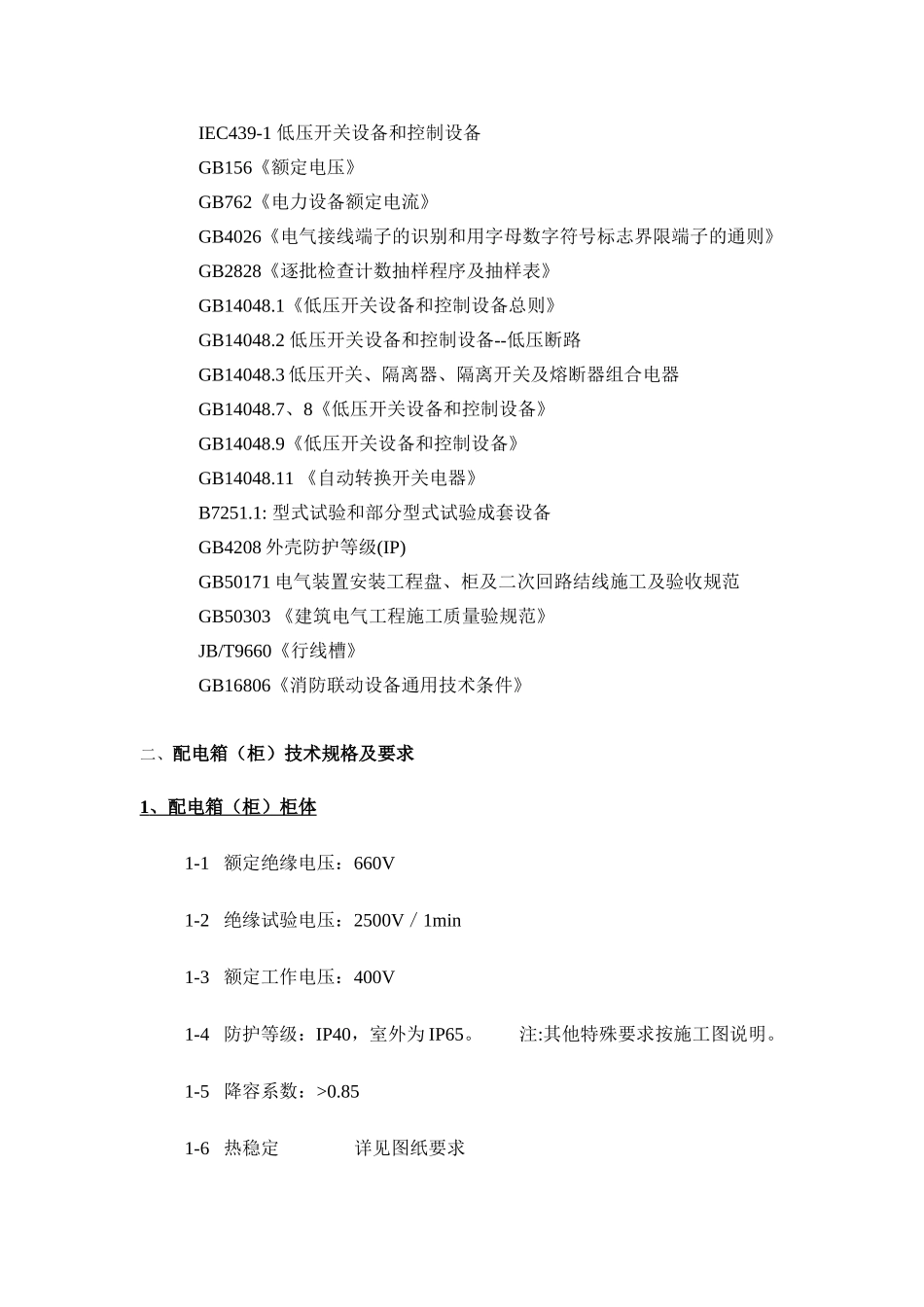

配电箱技术要求一、产品标准和规范1、参照标准在本技术规范中引用的标准和规范，应是尚在通用的或最新版本标准。所有提供设备的设计、制造、检验、测试、验收等标准应符合国际标准化组织及国际、国内相关行业已实施的标准。这些标准应包括但不限于（如下述内容中不为最新版本，请按最新版本采用）：GB7251－《低压成套开关设备》。GB/13911－《金属涂覆和化学处理》GB1284－《低压断路器》。GB2JB4011.1－《低压熔断器一般要求》GB4025－《低压电器基本标准》。JB4013.1－《控制电路电器和开关元件一般要求》GB998－《低压电器基本试验方法》。GB/T4942.2-《低压电器外壳防护等级》GB/T3047.1-《面板、架和柜的基本尺寸》GB/T2681-《电工成套装置中的导线颜色》GB/T2682-《电工成套装置中的指示灯和按钮的颜色》GB/T17626-《电磁兼容试验和测量技术》GB2423.1-、GB2423.2-、GB2423.4-《电工电子产品基本环境试验规程》GB7251.3-《低压成套开关设备和控制设备第三部分:对非专业人员可进入场地的低压成套开关设备和控制设备—配电板的特殊要求》IEC60439-1-《开关及控制装置附件》IEC60947-1-《低压开关设备和控制设备、多功能开关、自动转换开关电器》IEC60947-6-1《多功能设备—自动转换开关设备》IEC439-1低压开关设备和控制设备GB156《额定电压》GB762《电力设备额定电流》GB4026《电气接线端子的识别和用字母数字符号标志界限端子的通则》GB2828《逐批检查计数抽样程序及抽样表》GB14048.1《低压开关设备和控制设备总则》GB14048.2低压开关设备和控制设备--低压断路GB14048.3低压开关、隔离器、隔离开关及熔断器组合电器GB14048.7、8《低压开关设备和控制设备》GB14048.9《低压开关设备和控制设备》GB14048.11《自动转换开关电器》B7251.1:型式试验和部分型式试验成套设备GB4208外壳防护等级(IP)GB50171电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50303《建筑电气工程施工质量验规范》JB/T9660《行线槽》GB16806《消防联动设备通用技术条件》二、配电箱（柜）技术规格及要求1、配电箱（柜）柜体1-1额定绝缘电压：660V1-2绝缘试验电压：2500V／1min1-3额定工作电压：400V1-4防护等级：IP40，室外为IP65。注:其他特殊要求按施工图说明。1-5降容系数：>0.851-6热稳定详见图纸要求1-7动稳定详见图纸要求1-8配线应考虑多条电缆、母线与断路器的连接方式。1-9柜深与柜总宽度不能超过平面图所注尺寸，且进出线位置不可错位。1-10柜体框架，采用2mm厚的相当于宝钢、武钢产品的优质冷轧钢板制成，电气安装采用的安装板、底盖板须用敷铝芯板制作，并保证可靠的接地连续性。底盖板均可拆卸，便于安装接线维护。成排柜，柜与柜之间应有隔板。挂箱箱体、采用2mm厚的相当于宝钢、武钢产品的优质冷轧钢板制成，封头板厚度不低于1.5mm。柜内各种器具应安装牢固，导线排列整齐，压接牢固。全部暗箱壳体、安装功能单元及金属结构件为优质敷铝锌钢板。箱（柜）壳体外表面喷塑内部喷塑，颜色由招标人确定，投标商可提出二至三种推荐颜色所有室外柜体材质为304不锈钢。1-11低压系统三相五线制配置，母线或母排规格应严格按照规范要求选用柜门、框架及安装板等与接地间应具有良好的导电连续性，以保证操作安全柜体、柜门及二次板要有专用接地装置，并做好标识，以涮锡软铜线直接与PE排连接。1-12上进下出或其它配线应考虑多条电缆、母线与断路器的连接和进线方式。如断路器不能满足两条电缆进线或出线的以及系统图为两条或以上的应考虑在柜内加装兀接。配电柜内的相线、零线端子和接地端子的数量应确保一线一个，数量多于系统图数个（除厂家柜体使用的）留为备用。相线、零线排、接地排规格型号符合国标和进线主线相匹配的要求，当进线主线规格与开关不相匹配时，应采取有效措施满足主线接线的要求。1-13动力、照明、空调箱（柜）的尺寸须按，安置地方、元件实际要求报批，须经招标人同意方可制造。1-14柜内元器件及材料采用阻燃材料制作。1-15柜内如安装有变频器，应在柜体上考虑安装排风扇。2、配线：2-1配线应考虑多条电缆与断路器的连接方式。箱（柜）的相线、零线端子和接地端子的数量...
