格力多联机安装培训VIP专享VIP免费

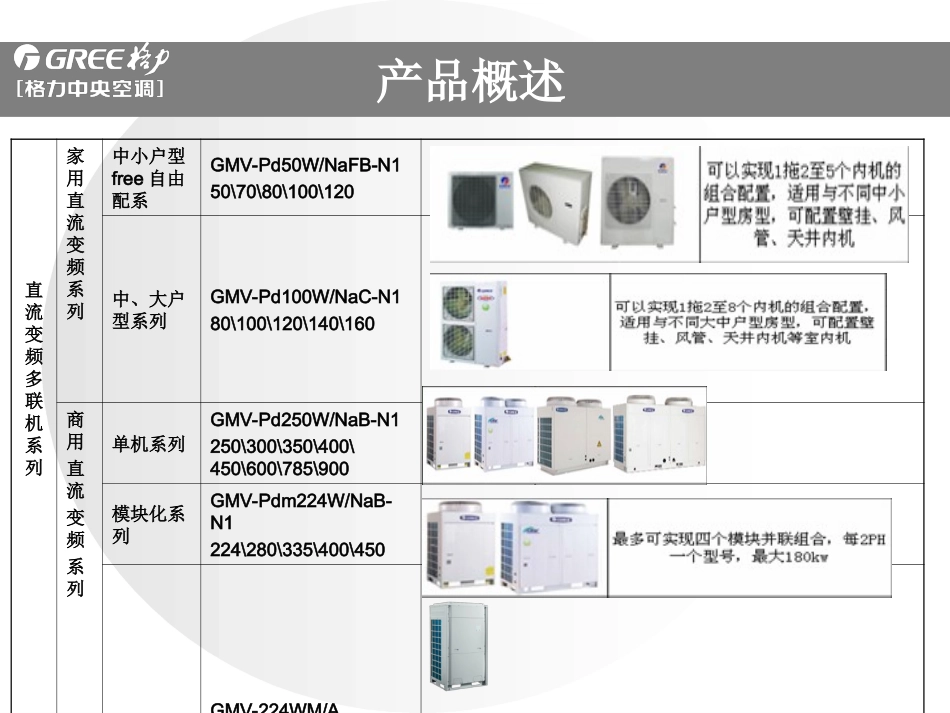

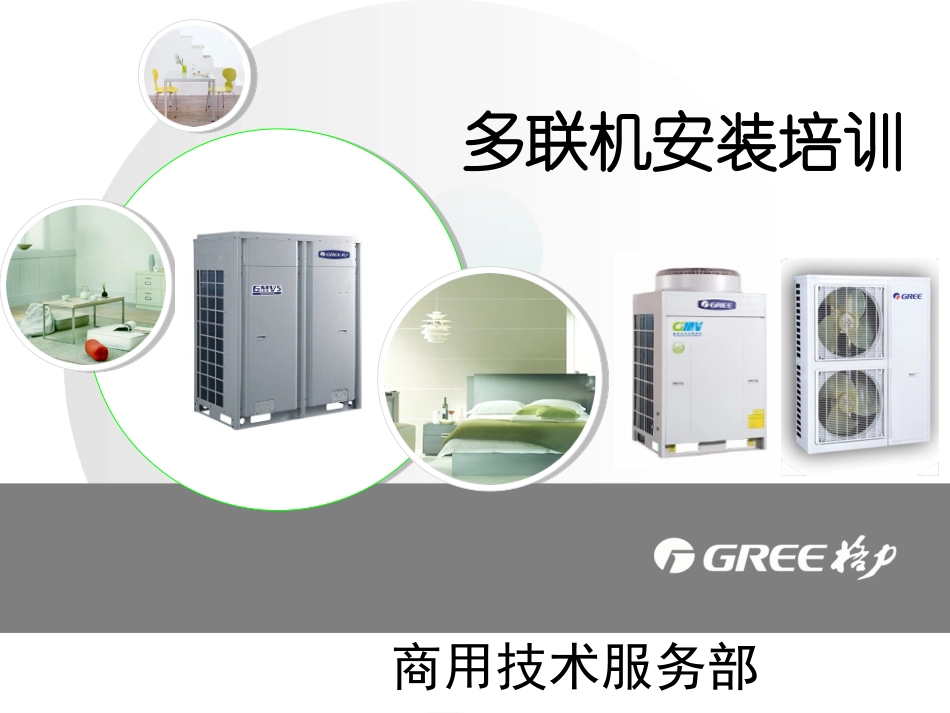

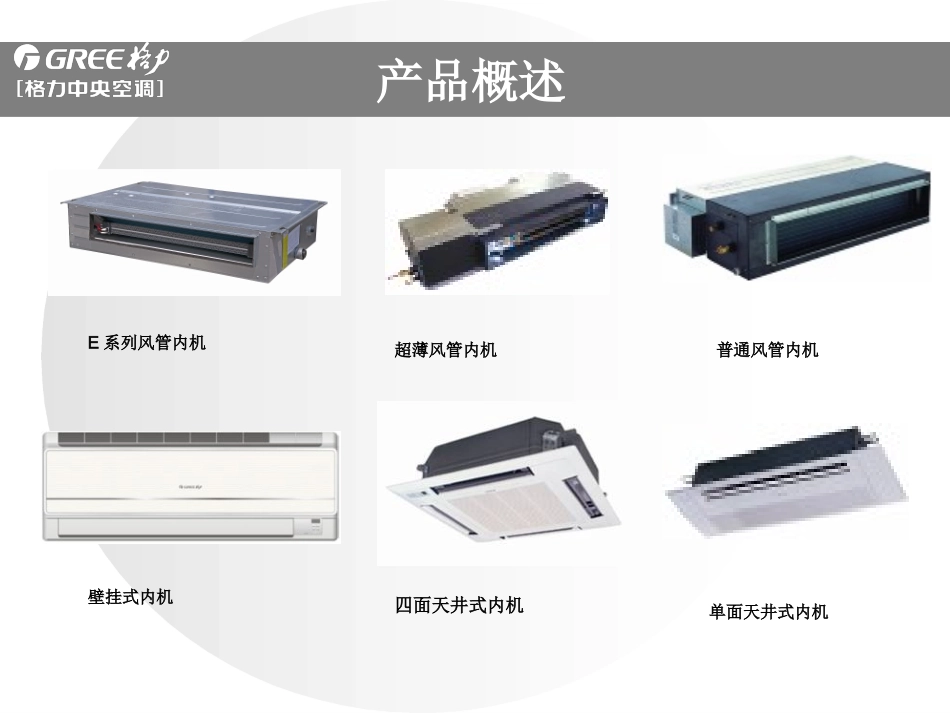

多联机安装培训商用技术服务部产品概述直流变频多联机系列家用直流变频系列中小户型free自由配系GMV-Pd50W/NaFB-N150\70\80\100\120中、大户型系列GMV-Pd100W/NaC-N180\100\120\140\160商用直流变频系列单机系列GMV-Pd250W/NaB-N1250\300\350\400\450\600\785\900模块化系列GMV-Pdm224W/NaB-N1224\280\335\400\4505代GMV-224WM/AGMV-224WM/B224\280\335\400\450E系列风管内机普通风管内机四面天井式内机壁挂式内机单面天井式内机超薄风管内机产品概述施工前准备工作11223344GMV4与GMV5/5S安装异同调试前准备工作工程安装要点55GMV5/5S通讯目录1.技术准备施工图纸的自审、会审。就安装事宜与业主、装修方进行沟通。编写施工组织设计(施工方案)。向施工人员进行技术交底，举办必要的施工人员技术培训。2.物资准备安装材料，构配件的准备。施工机具的准备。3.施工人员的准备4.现场准备施工前的准备室外机安装室内机安装冷媒铜管施工冷凝水管施工保温绝热施工配电施工工程安装要点室外机安装室外机安装要点机体本身要有可靠的接地。室外机与基础之间接触应紧密且必须水平安装,按设计要求安装减振器或减振垫，否则会产生较大的振动和噪音。安装地点要保证有足够的维修和换热空间，且应避开其他冷热源。室外机安装时要考虑冷凝水的排放，避免基础积水。在没有调试前，禁止将室外机气、液管的阀门打开。基础水平，高度需要考虑积水、积雪等情况而定。基座上必须用螺栓固定机组！室外机安装◆模块化多联机组均油及回油运行采用精确的油位控制装置和自动均油管路系统，提供机组运行的高可靠性，确保压缩机安全运行，节约电能。当室外模块间的距离超过2米时，应在系统的低压气管追加倒“U”型的阻油弯。室外机安装当室外模块间的距离超过2米时，应在系统的低压气管追加倒“U”型的阻油弯。室外机安装1.室内机检漏格力多联机内机在出厂前都会充入3.0kgf/cm2氮气做密封保护。若发现里面没有气体，则机组可能存在泄露的隐患。在工程现场，吊装机组前一定要对室内机进行是否有气体检查，若没有气体，则一定要对机组进行充氮检漏，查出漏点后进行补焊。是否泄露室内机安装2.室内机风口软接制作使用材料：拉铆枪、铆钉、白铁皮压条、手枪钻、帆布软接。帆布软接长度应该在200-300mm，中间闭合处应缝合严密，且不能做弯头、变径，制作时要保证帆布软接平整。同时还应该考虑帆布软接凝露、防火等情况。室内机安装3.室内机安装位置选择(1)合理的气流组织(2)确保排水通畅(3)机组方便维修(4)机组安装与特殊场所如厨房、卫生间时，不许直接从该房间回风。还应考虑室内机风机噪音，风口、检修口与装修造型的配合等问题，在保证良好的空调效果及检修空间的前提下实现与装修的完美配合。室内机安装4.室内机吊装（1）用重垂线对机组进行定位，用电锤打好孔，用φ8mm的全螺纹吊杆将室内机固定在天花板上。（2）必须采用双重螺母在螺杆下端加以固定，以保证室内机吊装的牢固。如采用单螺母固定，会导致室内机有可能在运行过程中发生松动，引起噪音或造成其它故障。室内机安装（3）室内机调平①、室内机固定好后要用水平尺对其调平（保持在±1°之内）。②、室内机安装必须确保水平，以减小运转噪音。③、室内机安装必须确保水平，避免冷凝水从接水盘外溢。室内机安装(4)防尘保护室内机组吊装后，应对现有工作进行保护，避免因其他施工，造成机组损坏或进入灰尘。①.灰尘进入设备，早期运行时粉尘从风机吹出来②.灰尘影响风机电机的润滑效果③.装修产生的腐蚀性气体腐蚀机组内部元器件(5)室内机安装时应注意在两侧预留足够的维修空间。留足检修口,一般为400x400mm.室内机安装常见案例室内机安装冷媒铜管施工三要素冷媒铜管施工1．铜管的选择(1)铜管必须是磷酸脱氧无缝紫铜管。(2)铜管内壁应清洁、干燥：杂质含量≤30mg/10m。(3)铜管的壁厚应符合下表的要求，并具有出厂质量合格证。序号外径壁厚材料类型1φ6.350.8O(软态)2φ9.520.8O(软态)3φ12.70.8O(软态)4φ15.91.0O(软态)5φ19.051.01/2H(半硬态)6φ22.21.21/2H(半硬态)7φ25.41.21/2H(半硬态)8...
