供电系统电气图识图VIP免费

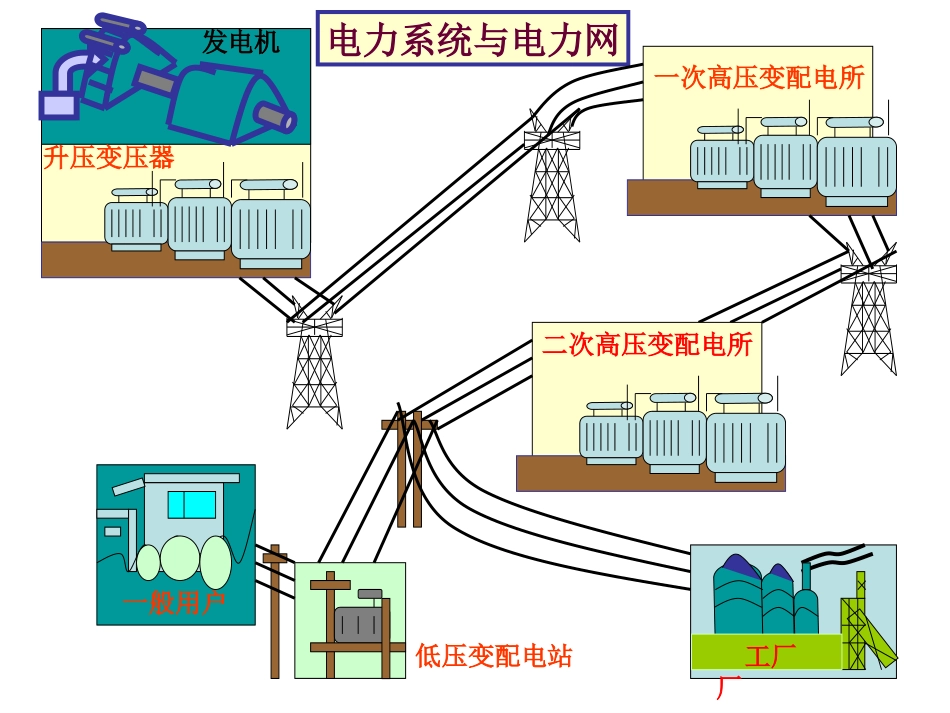

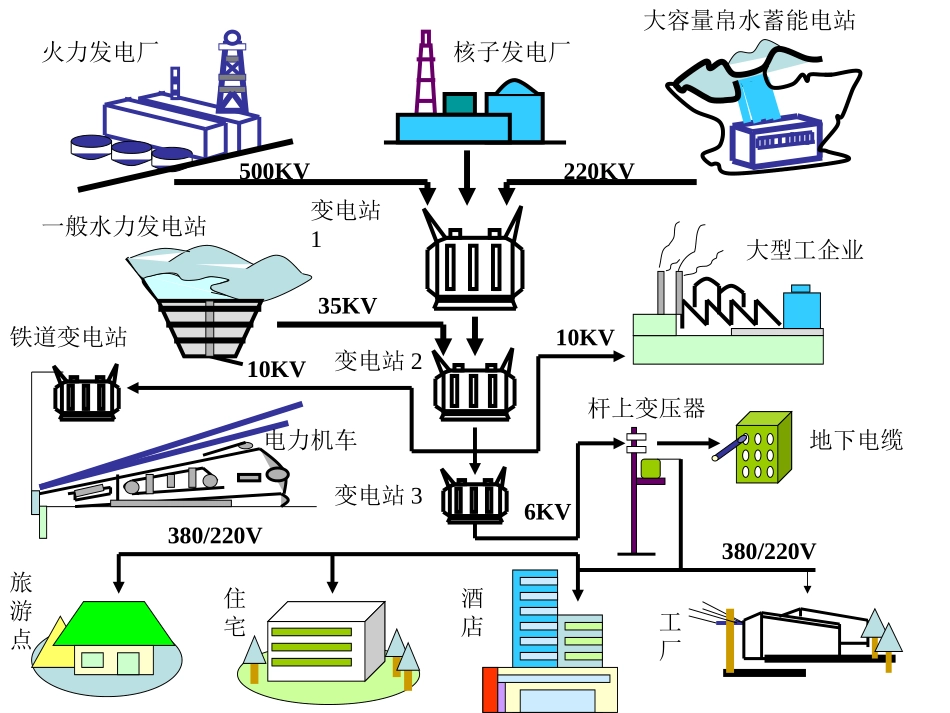

电力系统与电力网发电机升压变压器二次高压变配电所工厂低压变配电站一般用户一次高压变配电所工厂火力发电厂核子发电厂大容量帛水蓄能电站500KV220KV一般水力发电站大型工企业铁道变电站380/220V380/220V地下电缆杆上变压器10KV35KV6KV10KV旅游点住宅酒店工厂电力机车变电站1变电站2变电站3电力系统图发电厂发电厂T1T2T5T6T4T3输电线10KV380/220用户高压用户10KV6KV35～500KV35～500KV升压变压器升压变压器高压传输线降压变压器降压变压器区域变电站区域变电站区域变电站380/220用户380/220用户电力系统组成发电厂输电网（35KV以上输电线路及与其连接的变电所）配电网（10KV及以下的配电线路和配电变电所）电力网用户一级负荷二级负荷三级负荷380/220V用户电力系统就是一个由生产、输送和消费电能的多环节有机配合协调工作的整体系统负荷分类一类负荷二类负荷三类负荷负荷突然停电,会做成人身作伤亡危险和重大设备损坏,给国民经济带来重大损失。负荷突然停电,将引起主要设备损坏，产生大量废品，大量减产。所有不属于一.二类的负荷。应由两个独立电源供电，以保证供电的持续性。其中一电源为备用。由双变压器或双母线供电。无特殊要求。1.5工厂企业二次降压供电方式MMMM6－10千伏35－110千伏总降压变电所车间变电所杆上变电所独立变电所高压电动机380／220伏2.5工厂企业一次降压供电方式MMMM380/220V10千伏工厂变电站车间变电所电动机照明2.4常用接地与接零技术正常情况下，一些电器设备（如电动机、家用电器等）的金属外壳是不带电的。但由于绝缘遭到破坏或老化失效导致外壳带电，这种情况下，人触及外壳就会触电。接地与接零技术就是防止这类事故发生的有效保护措施。第一个字母表示电源端的接地状态第二个字母表示负载端接地状态第三、四个字母表示中性线与保护线是否合用TITNCS直接接地不直接接地表示电气设备金属外壳的接地与电源端接地相互独立表示负载侧接地与电源端工作接地作直接电气连接表示中性线与保护线是合用的表示中性线（N）与保护（PE）分开设置,为不同的导线表1低压配电系统型式符号的含义低压配电系统的接地型式低压配电系统意义适用TT系统电源端不接地或通过阻抗接地，电气设备的金属外壳直接接地用电环境较差的场所和对不间断供电要求较高的电气设备的供电IT系统电源端中性点直接接地，用电设备的金属外壳的接地与电源端的接地相互独立不允许部分设备采用接地保护，同时部分设备采用接零保护表2低压配电系统的分类TN系统TN-C系统电源端中性点直接接地，中性线与保护线合为一根导线PEN，用电设备的金属外壳与PEN线相连接三相负荷基本平衡的工业企业建筑TN-S系统电源中性点直接接地，中性线与保护线分别设置，用电设备的金属外壳与保护线PE相连接用于一般民用建筑以及施工现场的供电TN-C-S系统电源中性点直接接地，中性线与保护线部分合用，部分分开在民用建筑中广泛采用（1）IT系统电源端不接地或通过阻抗接地，电气设备的金属外壳直接接地IT接地系统示意图IT系统适用于用电环境较差的场所（如井下、化工厂、纺织厂等）和对不间断供电要求较高的电气设备的供电。IT系统中一般不设置中性线。适用于6－10千伏与低压三相三线制电网（2）TT系统电源端中性点直接接地，用电设备的金属外壳的接地与电源端的接地相互独立独立TT接地系统示意图TT系统中，不允许部分设备采用接地保护，同时另外一部分设备采用接零保护。（3）TN系统在TN-C系统中，电源端中性点直接接地，中性线与保护线合为一根导线PEN，用电设备的金属外壳与PEN线相连接TN-C接地系统示意图TN-C系统主要适用于三相负荷基本平衡的工业企业建筑，在一般住宅和其他民用建筑内，不应采用TN-C系统。在TN-S系统中，电源中性点直接接地，中性线与保护线分别设置，用电设备的金属外壳与保护线PE相连接。TN电系统也称作三相五线制系统TN-S接地系统示意图（4）TN-S系统TN-S系统可较安全地用于一般民用建筑以及施工现场的供电。在TN-C-S系统中，电源中性点直接接地，中性线与保护线部分合用，部分分开，系统中的一部分为TN-C系统，另一部分为TN-S系统。TN—C—S接地系统示意图TN-C-S系统是民用建筑中广泛采用的一种...
